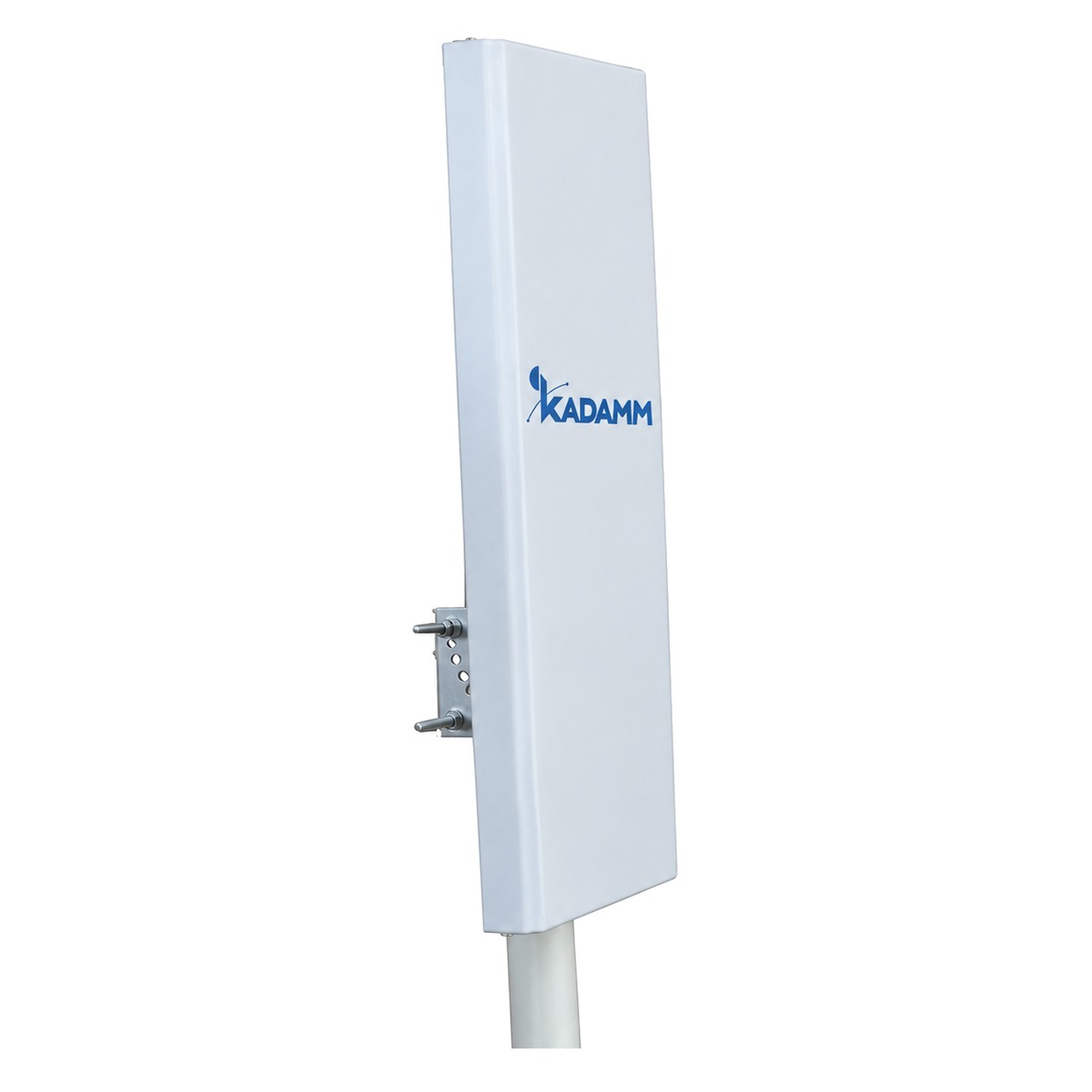

KADAMM APWD515816 — двухдиапазонная внешняя секторная антенна Wi-Fi 5150–5500 / 5500–5850 МГц, 16,5 дБи, 2 порта

Name: KADAMM APWD515816 — двухдиапазонная внешняя секторная антенна Wi-Fi 5150–5500 / 5500–5850 МГц, 16,5 дБи, 2 порта
Brand: КАДАММ
SKU: APWD515816

Производитель:КАДАММ

Артикул: APWD515816

Техническое описание KADAMM APWD515816

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Секторная антенна Wi-Fi

Секторная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APWD515816; 5150–5500 МГц и 5500–5850 МГц, усиление 16,5 дБи, луч 65°, 2 порта.

5150–5500 / 5500–5850 МГц

Диапазон

16,5 дБи

Усиление

65°

Ширина луча (Г)

Две линейные (V+H)

Поляризация

2×N

Разъёмы

460 мм

Высота

О модели

Рабочий диапазон KADAMM APWD515816 — 5150–5500 / 5500–5850 МГц. Усиление 16,5 дБи у KADAMM APWD515816 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 65°, в вертикальной — 6,5°.

Поляризация — две линейные (V+H). 2 разъёма KADAMM APWD515816 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 2×N.

Масса — 1 кг, размеры 460 × 140 × 32 мм. Крепление: Ø35–70 мм. Рабочие температуры — −40…+60 °C.

На что смотреть при подборе

Полоса 5150–5500 / 5500–5850 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для APWD515816.

Усиление 16,5 дБиДля KADAMM APWD515816 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 65°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM APWD515816.

КСВН ≤2Согласование KADAMM APWD515816 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 50 ВтПредел для KADAMM APWD515816 на один порт; суммарную мощность передатчиков сверяйте с ним.

Условия работыKADAMM APWD515816: температура −40…+60 °C.

Технические характеристики

Система 5150–5500 МГц

Параметр	Значение
Коэффициент усиления, дБи	16
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	65°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥20
КСВН	≤2
Развязка между входами, дБ	≥28

Система 5500–5850 МГц

Параметр	Значение
Коэффициент усиления, дБи	16,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	60°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	6°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥20
КСВН	≤2
Развязка между входами, дБ	≥28

Общие параметры

Параметр	Значение
Поляризация	Две линейные (V+H)
КСВН	≤2
Входное сопротивление	50 Ом
Максимальная мощность на порт	50 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	2 × розетка N (IEC 61169-16)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	460 × 140 × 32 мм
Размеры упаковки	560 × 200 × 80 мм
Масса антенны	1 кг
Максимальная скорость ветра	60 м/с
Материал радома	ABS-пластик
Механический наклон	0–10°
Рабочая температура	−40…+60 °C
Крепление на трубу	Ø35–70 мм

Вопросы по модели

На каких частотах работает KADAMM APWD515816?

Рабочий диапазон APWD515816 — 5150–5500 / 5500–5850 МГц.

Какое усиление у KADAMM APWD515816?

Коэффициент усиления APWD515816 — 16,5 дБи. Ширина луча по горизонтали — 65°.

Какой разъём у KADAMM APWD515816?

2×N. Исполнение APWD515816 с другим разъёмом — уточняйте у менеджера.

Как крепится KADAMM APWD515816?

Крепление APWD515816: Ø35–70 мм. Габариты 460 × 140 × 32 мм, масса 1 кг.

Есть ли документы на KADAMM APWD515816?

Для APWD515816 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
