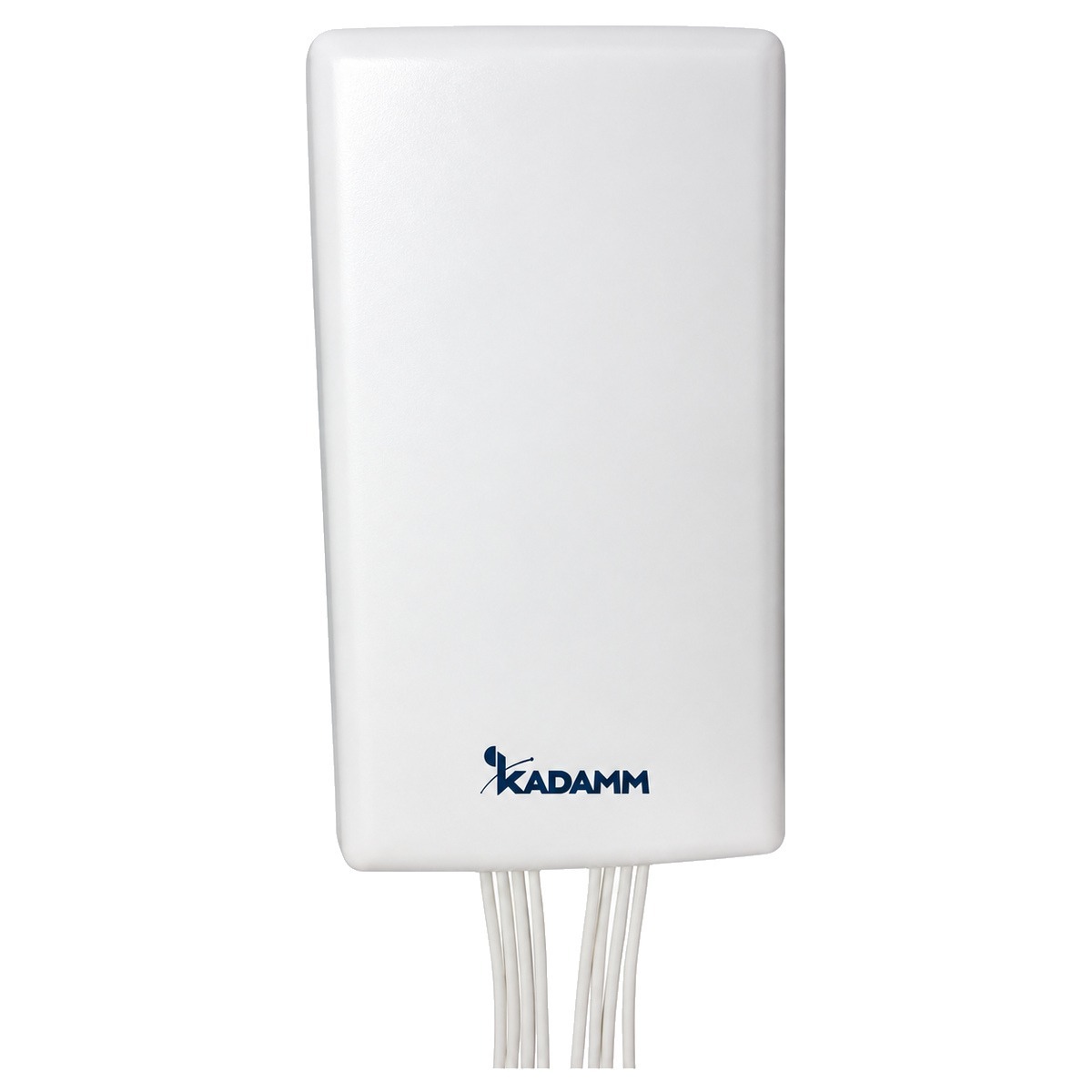

Секторная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APW2471VP6; 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц, усиление 6 дБи, луч 100°, 8 портов.
О модели
По частотам (2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц) KADAMM APW2471VP6 подходит для систем: Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц. Усиление 6 дБи у KADAMM APW2471VP6 — широкая диаграмма и ровное покрытие вблизи точки установки. Ширина луча в горизонтальной плоскости — 100°, в вертикальной — 70°.
Поляризация — вертикальная. У KADAMM APW2471VP6 8 разъёмов: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 8×RP-TNC.
Габариты — 290 × 170 × 50 мм, масса 1,1 кг. Крепление: Ø30–50 мм. Работает при температуре −40…+65 °C.
На что смотреть при подборе
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥18 |
Система 5150–5950 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × вилка RP-TNC |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 290 × 170 × 50 мм |
| Масса антенны | 1,1 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −30-+30° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
Вопросы по модели
Рабочий диапазон APW2471VP6 — 2400–2500 / 5150–5950 / 6000–7125 МГц.
Коэффициент усиления APW2471VP6 — 6 дБи. Ширина луча по горизонтали — 100°.
У APW2471VP6 — 8×RP-TNC. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APW2471VP6: Ø30–50 мм. Габариты 290 × 170 × 50 мм, масса 1,1 кг.
Для APW2471VP6 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
