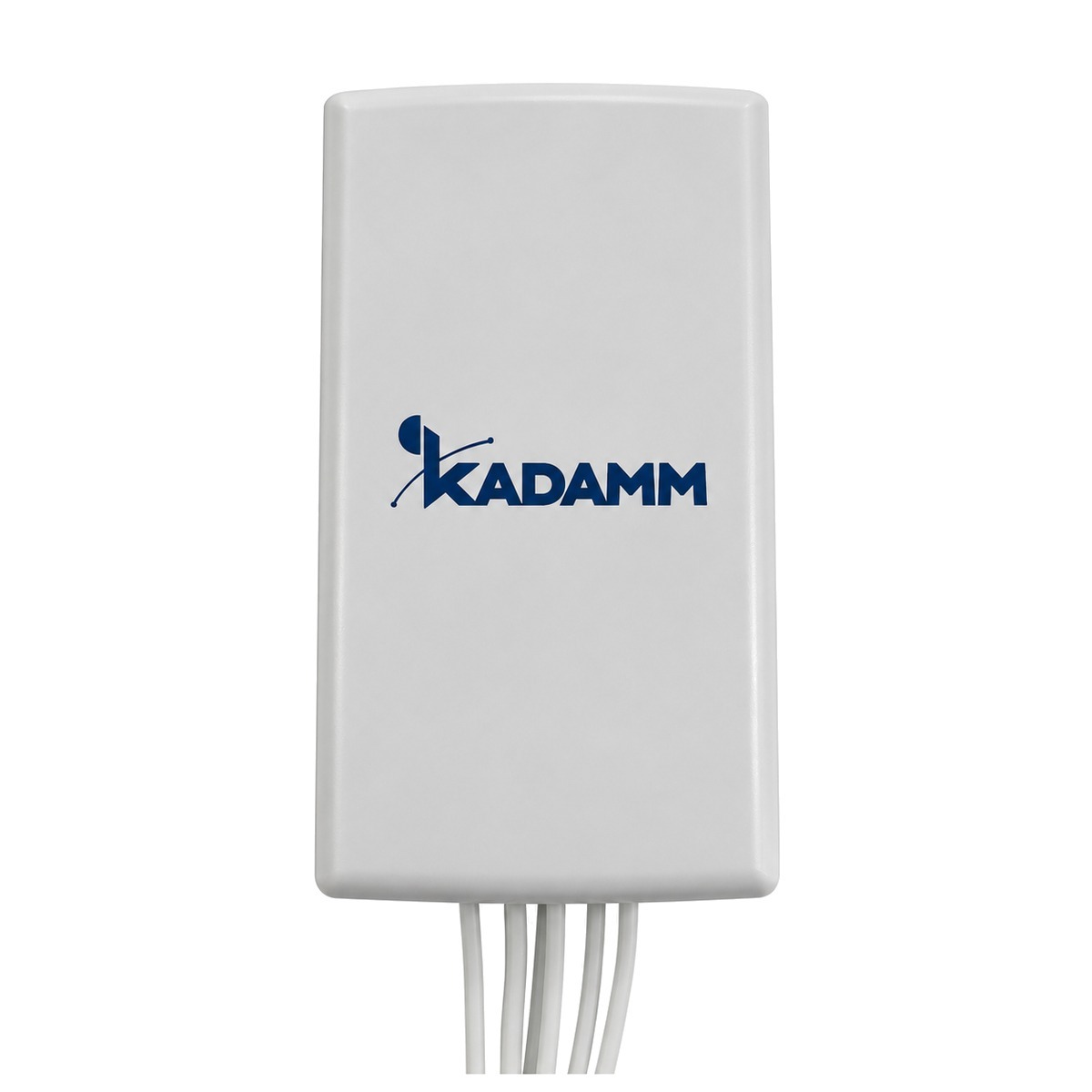

KADAMM APW24708-7 — секторная антенна Wi-Fi: 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц, усиление 8 дБи, луч 80°, 6 портов.
О модели
Полоса 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц у KADAMM APW24708-7 перекрывает Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц — на этих частотах модель и применяют. Усиление 8 дБи — у KADAMM APW24708-7 заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 80°, в вертикальной — 65°.
Поляризация — вертикальная. У KADAMM APW24708-7 6 разъёмов: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 6×RP-TNC.
Масса — 0,9 кг, размеры 290 × 170 × 50 мм. Крепление: Ø30–50 мм. Рабочие температуры — −40…+65 °C.
На что смотреть при подборе
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5950 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 45° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × вилка RP-TNC |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 290 × 170 × 50 мм |
| Масса антенны | 0,9 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −30-+30° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
Вопросы по модели
Рабочий диапазон APW24708-7 — 2400–2500 / 5150–5950 / 6000–7125 МГц.
Коэффициент усиления APW24708-7 — 8 дБи. Ширина луча по горизонтали — 80°.
6×RP-TNC. Исполнение APW24708-7 с другим разъёмом — уточняйте у менеджера.
Крепление APW24708-7: Ø30–50 мм. Габариты 290 × 170 × 50 мм, масса 0,9 кг.
Техническое описание APW24708-7 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
