KADAMM AMB — 11 магнитных оснований под штыревую антенну на крыше машины: разъёмы N, UHF, NMO, TNC и винт М6, магниты Ø75–110 мм, усиленные 240 × 230 мм и сдвоенное; 50 Ом, до 100 Вт, до 6000 МГц.
О модели
Магнитное основание держит антенну на стальной крыше, капоте или крышке багажника без отверстий в кузове. Кабель от основания уходит в салон через уплотнитель двери. Такой монтаж выбирают для служебных и арендованных машин, выездных бригад и временных постов, где антенну ставят на день или на сезон.

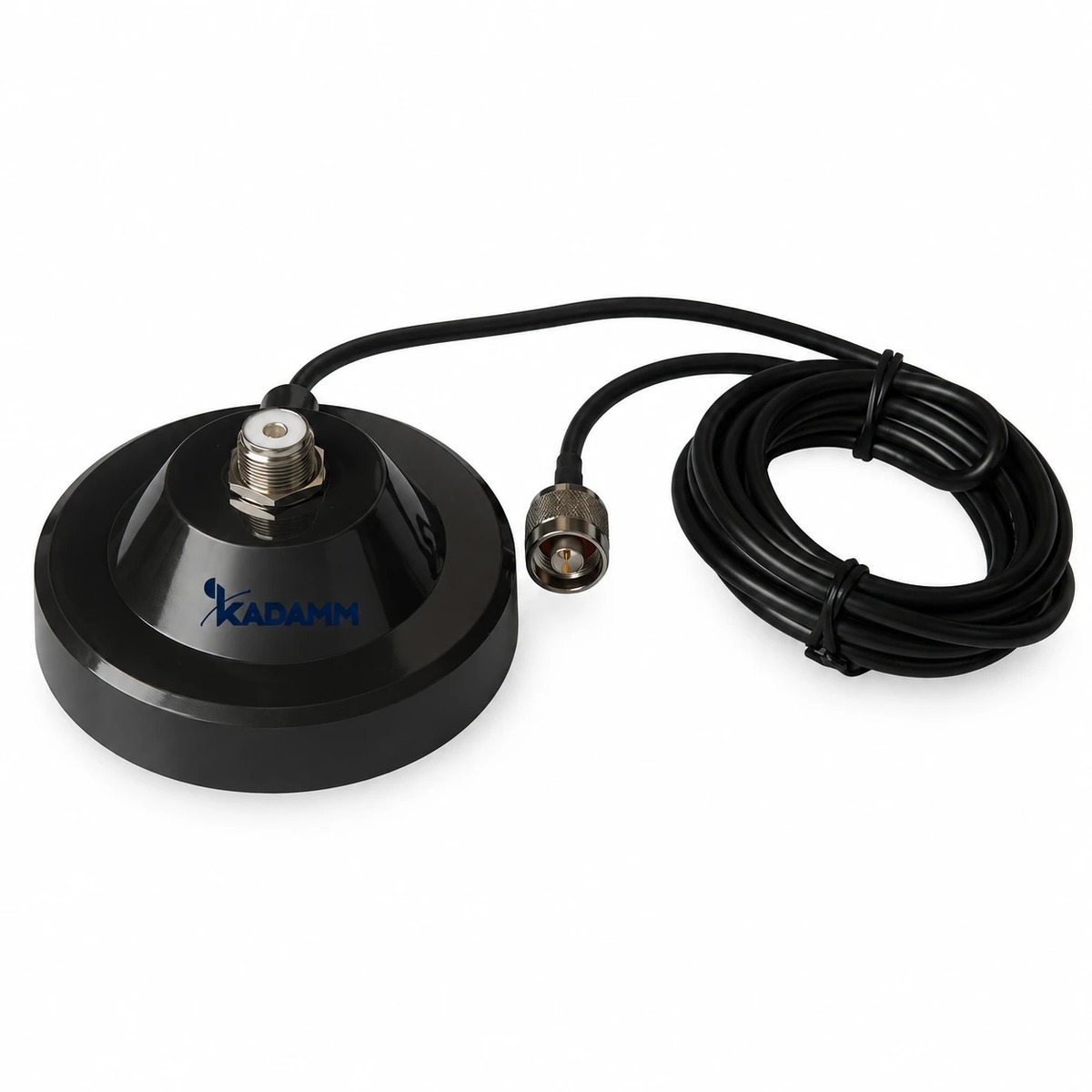

В серии 11 исполнений. 8 компактных с магнитом Ø75–110 мм идут с кабелем 3 м и вилкой N; 2 усиленных размером 240 × 230 мм — без кабеля, под длинные и тяжёлые штыри; сдвоенное — два магнита на общей пластине и кабель 2 м с вилкой SMA.
По частоте компактные основания делятся на две группы: до 500–1000 МГц (KADAMM AMB-90-UHF, KADAMM AMB-110-UHF, KADAMM AMB-110-NMO) — под радиостанции VHF и UHF, до 3000 МГц (KADAMM AMB-75-TNC, KADAMM AMB-80-M6, KADAMM AMB-80-UHF, KADAMM AMB-90-N, KADAMM AMB-110-N) — ещё и под антенны LTE. Из усиленных KADAMM AMB-240-NMO работает в полосах 800–960, 1700–2000, 2100–2500 МГц, KADAMM AMB-240-UHF — в полосе до 240 МГц. Сдвоенное работает до 6000 МГц. КСВН и затухание кабеля по каждой полосе — в таблице «Исполнения».
Металл крыши под основанием служит противовесом штыревой антенны. На стальной крыше антенна работает так, как заявлено в её паспорте; на алюминиевом или пластиковом кузове КСВН будет выше.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | до 6000 МГц, по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению и полосе (см. таблицу «Исполнения») |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт |
Исполнения
| Артикул | Разъём для антенны | Полосы, КСВН, затухание кабеля | Кабель | Размеры, масса |
|---|---|---|---|---|
| KADAMM AMB-75-TNC | розетка TNC | 0–3000 МГц — КСВН ≤1,5 | 3 м, вилка N | Ø75 × 35 мм, 0,33 кг |
| KADAMM AMB-80-M6 | гнездо М6 (под антенну с винтом М6) | 0–500 МГц — КСВН ≤1,15, кабель 0,3 дБ/м; 500–1000 МГц — КСВН ≤1,2, кабель 0,7 дБ/м; 1000–3000 МГц — КСВН ≤1,5, кабель 1,3 дБ/м | 3 м, вилка N | Ø80 × 50 мм, 0,48 кг |
| KADAMM AMB-80-UHF | розетка UHF | 0–500 МГц — КСВН ≤1,15, кабель 0,3 дБ/м; 500–1000 МГц — КСВН ≤1,2, кабель 0,7 дБ/м; 1000–3000 МГц — КСВН ≤1,5, кабель 1,3 дБ/м | 3 м, вилка N | Ø80 × 50 мм, 0,5 кг |
| KADAMM AMB-90-UHF | розетка UHF | 0–500 МГц — КСВН ≤1,2, кабель 0,3 дБ/м; 500–1000 МГц — КСВН ≤1,3, кабель 0,7 дБ/м | 3 м, вилка N | Ø90 × 50 мм, 0,47 кг |
| KADAMM AMB-90-N | розетка N | 0–500 МГц — КСВН ≤1,15, кабель 0,3 дБ/м; 500–1000 МГц — КСВН ≤1,2, кабель 0,7 дБ/м; 1000–3000 МГц — КСВН ≤1,5, кабель 1,3 дБ/м | 3 м, вилка N | Ø90 × 50 мм, 0,46 кг |
| KADAMM AMB-110-UHF | розетка UHF | 0–500 МГц — КСВН ≤1,2, кабель 0,3 дБ/м; 500–1000 МГц — КСВН ≤1,3, кабель 0,7 дБ/м | 3 м, вилка N | Ø110 × 50 мм, 0,76 кг |
| KADAMM AMB-110-N | розетка N | 0–500 МГц — КСВН ≤1,15, кабель 0,3 дБ/м; 500–1000 МГц — КСВН ≤1,2, кабель 0,7 дБ/м; 1000–3000 МГц — КСВН ≤1,5, кабель 1,3 дБ/м | 3 м, вилка N | Ø110 × 50 мм, 0,76 кг |
| KADAMM AMB-110-NMO | NMO 5/8″ | 0–500 МГц — КСВН ≤1,2, кабель 0,3 дБ/м; 500–1000 МГц — КСВН ≤1,3, кабель 0,7 дБ/м | 3 м, вилка N | Ø110 × 47 мм, 0,85 кг |
| KADAMM AMB-240-NMO | NMO (переход N–NMO) | 800–960 МГц — КСВН ≤1,2; 1700–2000 МГц — КСВН ≤1,2; 2100–2500 МГц — КСВН ≤1,2 | без кабеля, выход — розетка N | 240 × 230 × 50 мм, 3 кг |
| KADAMM AMB-240-UHF | розетка UHF | до 240 МГц — КСВН ≤1,2 | без кабеля, выход — розетка UHF | 240 × 230 × 43 мм, 2,7 кг |
| KADAMM AMB-2x86-N | розетка N | 1–1000 МГц — КСВН ≤1,2, кабель 0,6 дБ/м; 1000–6000 МГц — КСВН ≤2,0, кабель 2 дБ/м | 2 м, вилка SMA | 2 × Ø86 × 55, межосевое 110 мм, 1,35 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Крепление | магнит на стальную поверхность (крыша, капот), без сверления |
| Корпус | нержавеющая сталь или пластик ABS — по исполнению |
Вопросы по модели
По трём признакам: разъём штыревой антенны, рабочая частота и длина штыря. Разъём и частоту сверьте с таблицей «Исполнения»; для длинного штыря берите магнит больше.
Перед установкой очистите от песка крышу и подошву основания. Ставьте и снимайте его вертикально, не сдвигая по кузову.
Крыша служит противовесом штыря. На стальной крыше КСВН соответствует паспорту антенны; на алюминиевом или пластиковом кузове он выше.
У компактных оснований кабель 3 м с вилкой N, у сдвоенного — 2 м с вилкой SMA. Другую длину и разъём уточняйте у менеджера.
Техническое описание серии и каталог KADAMM — в блоке документов этой страницы. Сертификаты высылаем по запросу.
