Мобильная антенна: 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц, усиление 5 / 5 / 6 / 6 / 8,5 / 8 / 8 дБи.
Что представляет собой антенна

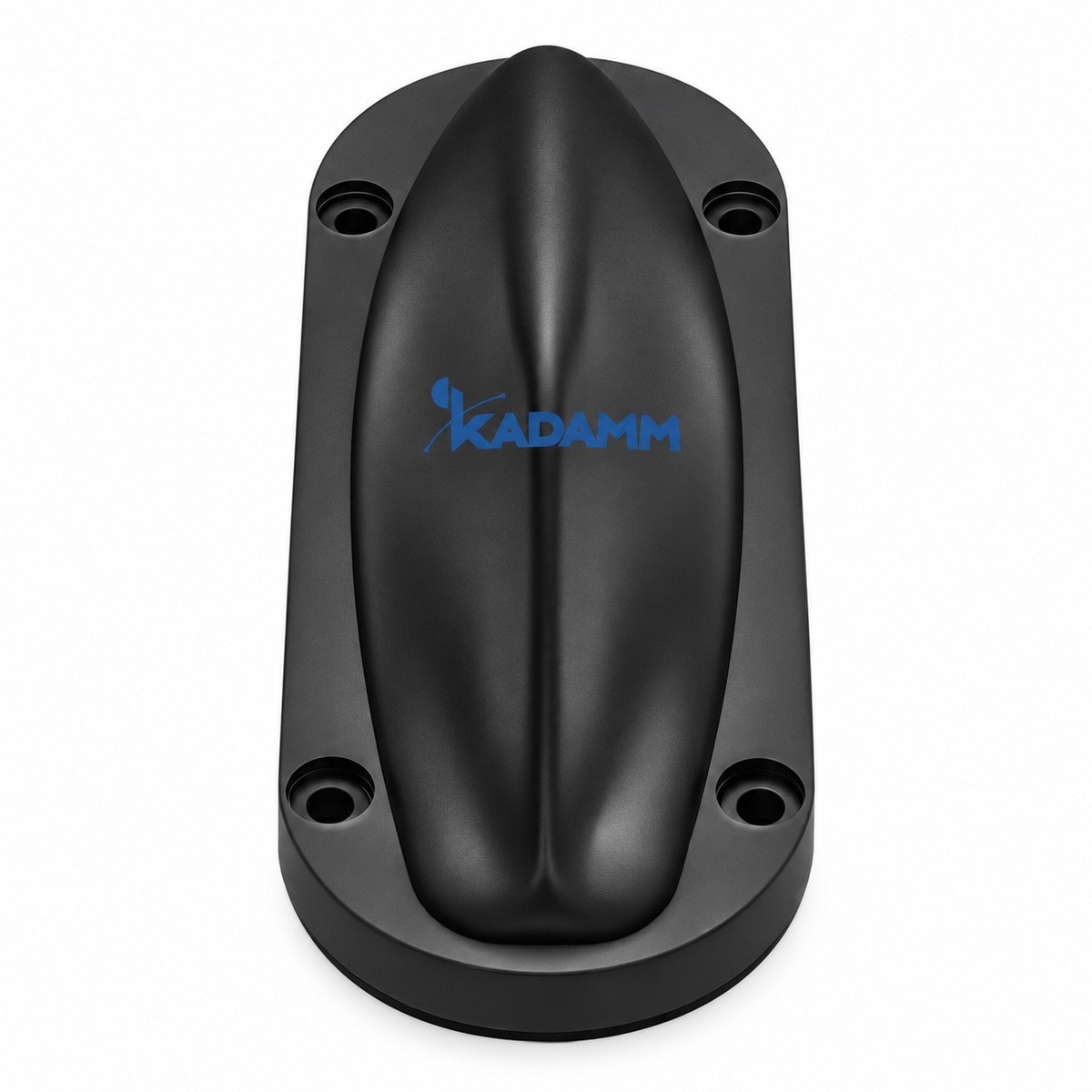

KADAMM AM-694/6425-8,5 — мобильная антенна диапазона 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Поляризация вертикальная — как у базовых станций и носимых радиостанций, поэтому потерь на рассогласование поляризаций нет.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН 2 / 1,5 / 2 / 1,5 / 1,5 / 1,7 / 1,5; допустимая мощность 350 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 90 × 100 × 260; масса ≤1,5; степень защиты IP68; рабочая температура −40…+85 °C.
Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 694–960 и 1350–6425 МГц, у AM-174/930 — 174–930 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 694–960 и 1350–6425 МГц, у AM-477/6000 — 477 и 600–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 694–960 и 1350–6425 МГц, у AMF-FM — 76–110 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AM-694/6425-8,5 с запасом по краям.
Значение AM-694/6425-8,5 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AM-694/6425-8,5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AM-694/6425-8,5.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц |
| Коэффициент усиления | 5 / 5 / 6 / 6 / 8,5 / 8 / 8 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | 2 / 1,5 / 2 / 1,5 / 1,5 / 1,7 / 1,5 |
| Максимальная мощность на порт | 350 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | 90 × 100 × 260 |
| Масса | ≤1,5 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Степень защиты | IP68 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание AM-694/6425-8,5.
- IEC 60529 — документ, на который ссылается техническое описание AM-694/6425-8,5.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AM-694/6425-8,5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 827 МГц (середина полосы 694–960 МГц): L = 32,45 + 20·lg 827 + 20·lg 1 = 90,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 90,8 = −45,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Сети и службы в полосах AM-694/6425-8,5:
Перед заказом KADAMM AM-694/6425-8,5 сверьте с проектом:
- Частоты оборудования — внутри 694–960 и 1350–6425 МГц
- Мощность на порт — не выше 350 Вт
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения AM-694/6425-8,5 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AM-694/6425-8,5 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ AM-694/6425-8
- 5 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание AM-694/6425-8,5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AM-694/6425-8,5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AM-694/6425-8,5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AM-694/6425-8,5 | KADAMM AM-174/930 | KADAMM AM-477/6000 | KADAMM AMF-FM |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 694–960 и 1350–6425 МГц | 174–930 МГц | 477 и 600–6000 МГц | 76–110 МГц |
| Усиление | 5–8,5 дБи | 5–8 дБи | 5,5–6,5 дБи | — |
| Поляризация | вертикальная | вертикальная | — | вертикальная |
| Порты | — | — | 1 | — |
| Масса | ≤1,5 | по модели — см. таблицу | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
