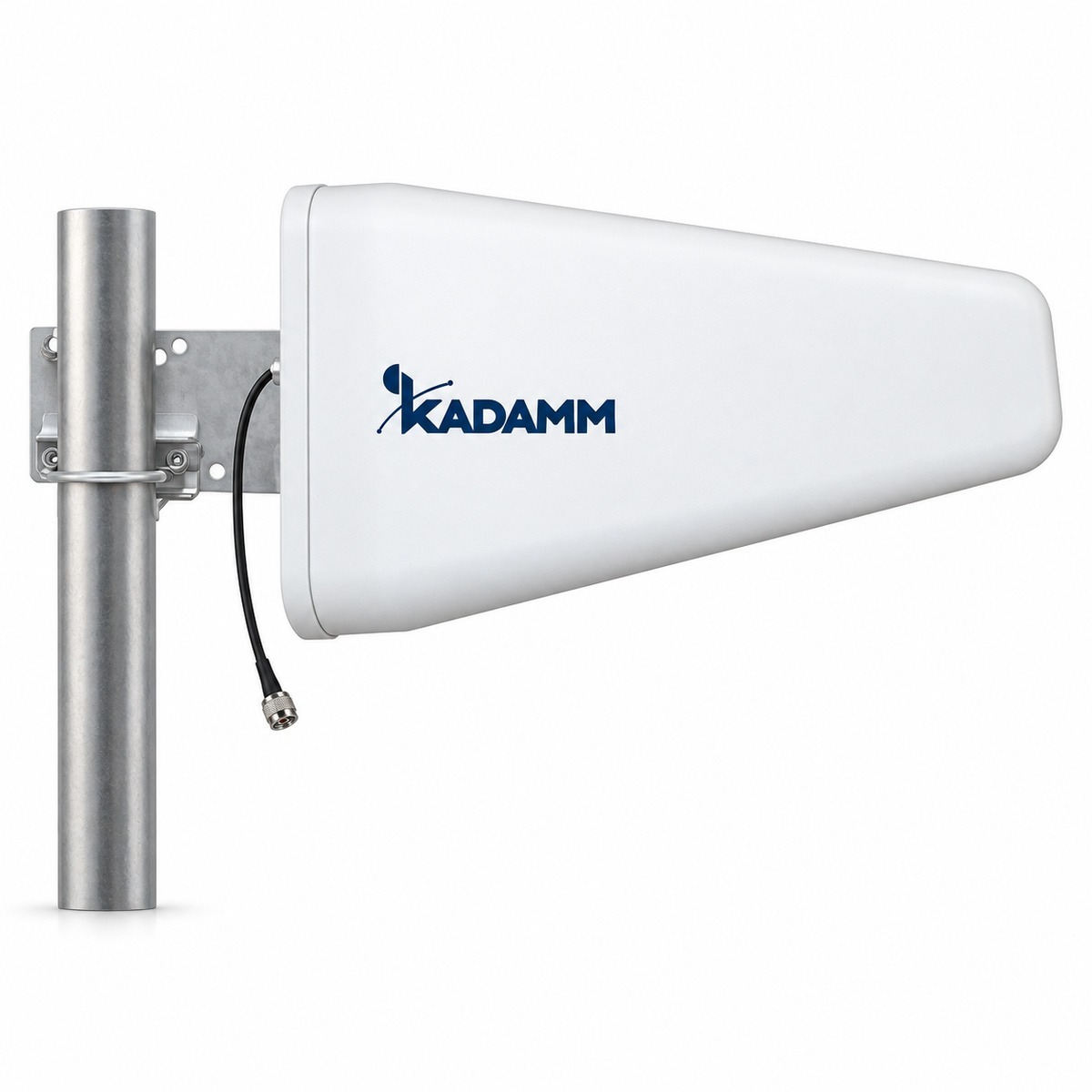

Логопериодическая антенна от производителя KADAMM (КАДАММ) — KADAMM ALP-0738V09KB; 698–3800 МГц, усиление 9 дБи, луч 85°/80°/75°.
О модели
В рабочую полосу KADAMM ALP-0738V09KB (698–3800 МГц) попадают LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и L-диапазон 1,5 ГГц. Усиление 9 дБи — у KADAMM ALP-0738V09KB заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 85°/80°/75°, в вертикальной — 60° / 65° / 60°.
Поляризация — вертикальная. Разъёмы: 1×N.
Габариты — 512 × 210 × 64 мм, масса 1 кг. Крепление: на мачту (трубу). Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 9 ± 1 | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 80 ± 15° | 75 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° | 65° | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 512 × 210 × 64 мм |
| Масса антенны | 1 кг |
| Материал радома | ударопрочный полистирол |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление | на мачту (трубу) |
Вопросы по модели
Рабочий диапазон ALP-0738V09KB — 698–960 / 1710–2700 / 3300–3800 МГц.
Коэффициент усиления ALP-0738V09KB — 9 дБи. Ширина луча по горизонтали — 85°/80°/75°.
У ALP-0738V09KB — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление ALP-0738V09KB: на мачту (трубу). Габариты 512 × 210 × 64 мм, масса 1 кг.
Для ALP-0738V09KB доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
