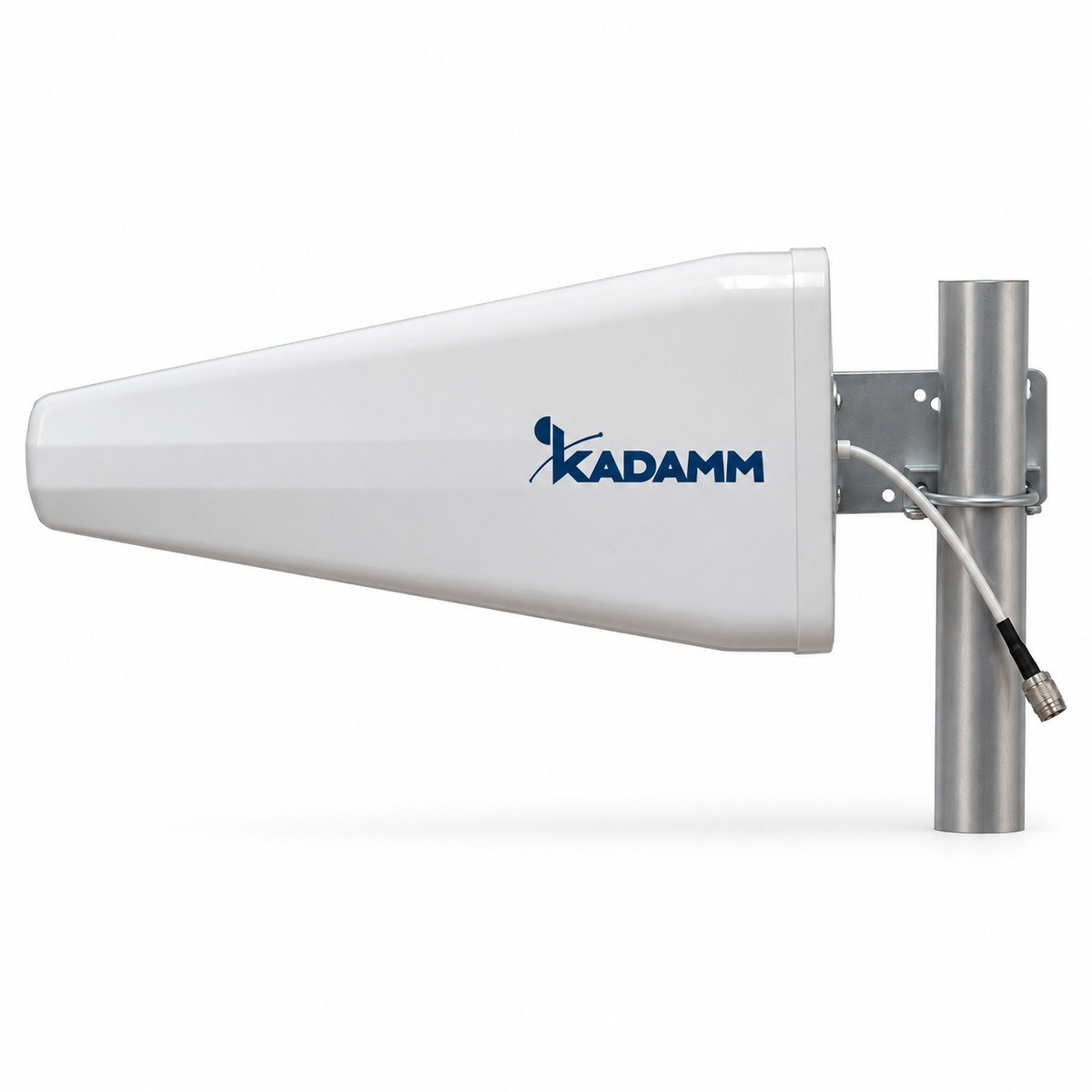

Модель KADAMM ALP-0727V11KB: логопериодическая антенна, 698–2700 МГц, усиление 11 дБи, луч 75°/60°.
О модели
В рабочую полосу KADAMM ALP-0727V11KB (698–2700 МГц) попадают LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и L-диапазон 1,5 ГГц. При усилении 11 дБи модель ALP-0727V11KB подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 75°/60°, в вертикальной — 50° / 50° / 40°.
Поляризация — вертикальная. Разъёмы: 1×N.
Габариты — 442 × 205 × 65 мм, масса 1 кг. Крепление: Ø40–Ø50 мм.
На что смотреть при подборе
Технические характеристики
| Параметр | 698–960 МГц | 1710–2500 МГц | 2500–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 10 | 10 | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 75° | 75° | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° | 50° | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ≥15 | ≥18 |
| КСВН | ≤1,5 | ≤1,5 | ≤1,8 |
| Поляризация | Вертикальная | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 442 × 205 × 65 мм |
| Масса антенны | 1 кг |
| Крепление на трубу | Ø40–Ø50 мм |
Вопросы по модели
Рабочий диапазон ALP-0727V11KB — 698–960 / 1710–2700 МГц.
Коэффициент усиления ALP-0727V11KB — 11 дБи. Ширина луча по горизонтали — 75°/60°.
У ALP-0727V11KB — 1×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление ALP-0727V11KB: Ø40–Ø50 мм. Габариты 442 × 205 × 65 мм, масса 1 кг.
Техническое описание ALP-0727V11KB и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
