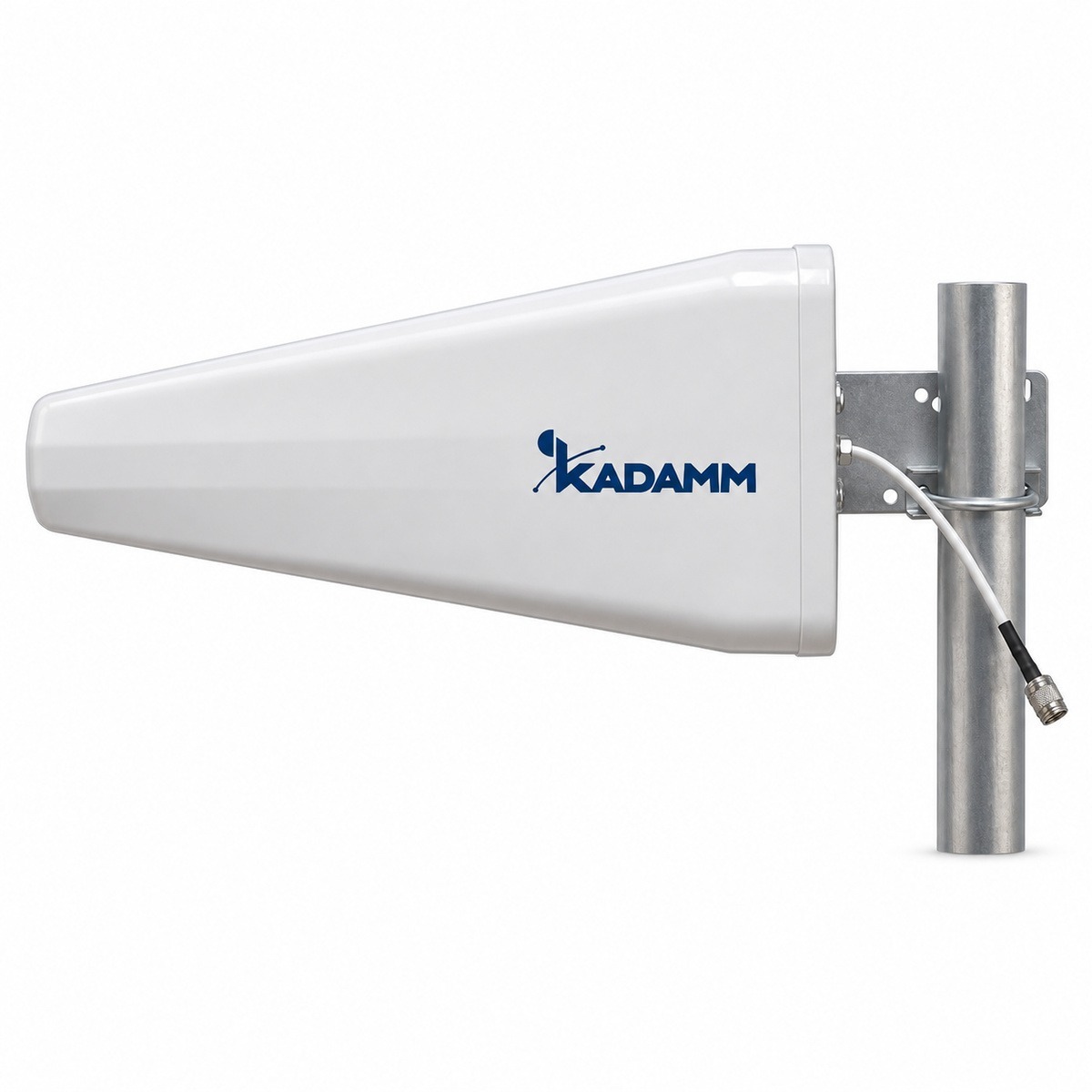

Модель KADAMM ALP-0727V10FLKB: логопериодическая антенна, 698–2700 МГц, усиление 10 дБи, луч 75°/65°.
О модели
Полоса 698–2700 МГц у KADAMM ALP-0727V10FLKB перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и L-диапазон 1,5 ГГц — на этих частотах модель и применяют. При усилении 10 дБи модель ALP-0727V10FLKB подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 75°/65°, в вертикальной — 55° / 50°.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 1 кг, размеры 442 × 205 × 65 мм. Крепление: Ø40–Ø50 мм.
На что смотреть при подборе
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 9,5 ± 1 | 10 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 75 ± 12° | 65 ± 12° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 55° | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 | ≥18 |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 442 × 205 × 65 мм |
| Масса антенны | 1 кг |
| Крепление на трубу | Ø40–Ø50 мм |
Вопросы по модели
Рабочий диапазон ALP-0727V10FLKB — 698–960 / 1710–2700 МГц.
Коэффициент усиления ALP-0727V10FLKB — 10 дБи. Ширина луча по горизонтали — 75°/65°.
1×N. Исполнение ALP-0727V10FLKB с другим разъёмом — уточняйте у менеджера.
Крепление ALP-0727V10FLKB: Ø40–Ø50 мм. Габариты 442 × 205 × 65 мм, масса 1 кг.
Техническое описание ALP-0727V10FLKB и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
