Секторные антенны базовых станций 698–2700 МГц (по модели — см. таблицу); KADAMM O-ATP13-698/2700S — две полосы, 698–960 и 1710–2700 МГц, один вход: луч —, усиление 8–16 дБи.
Что представляет собой панель

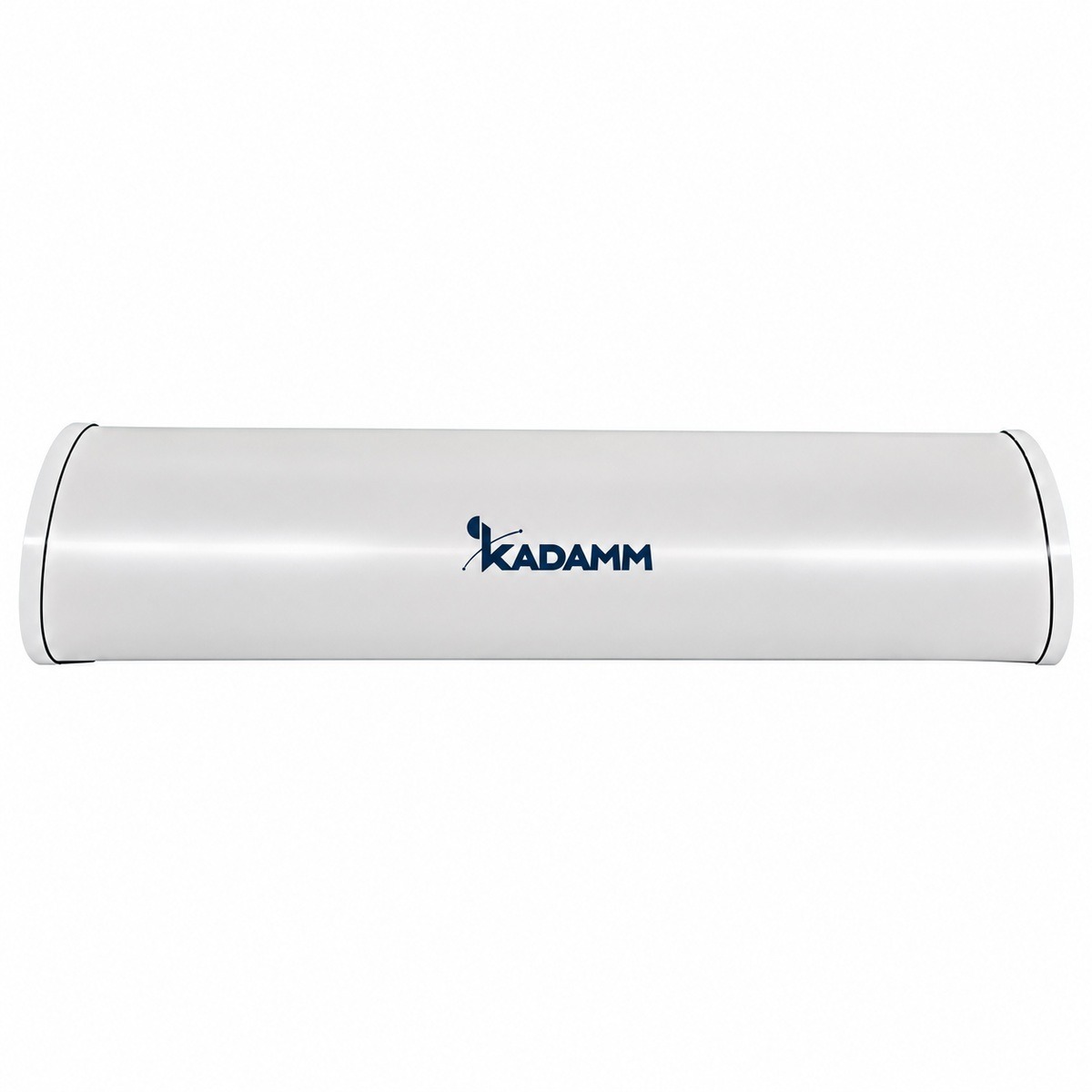

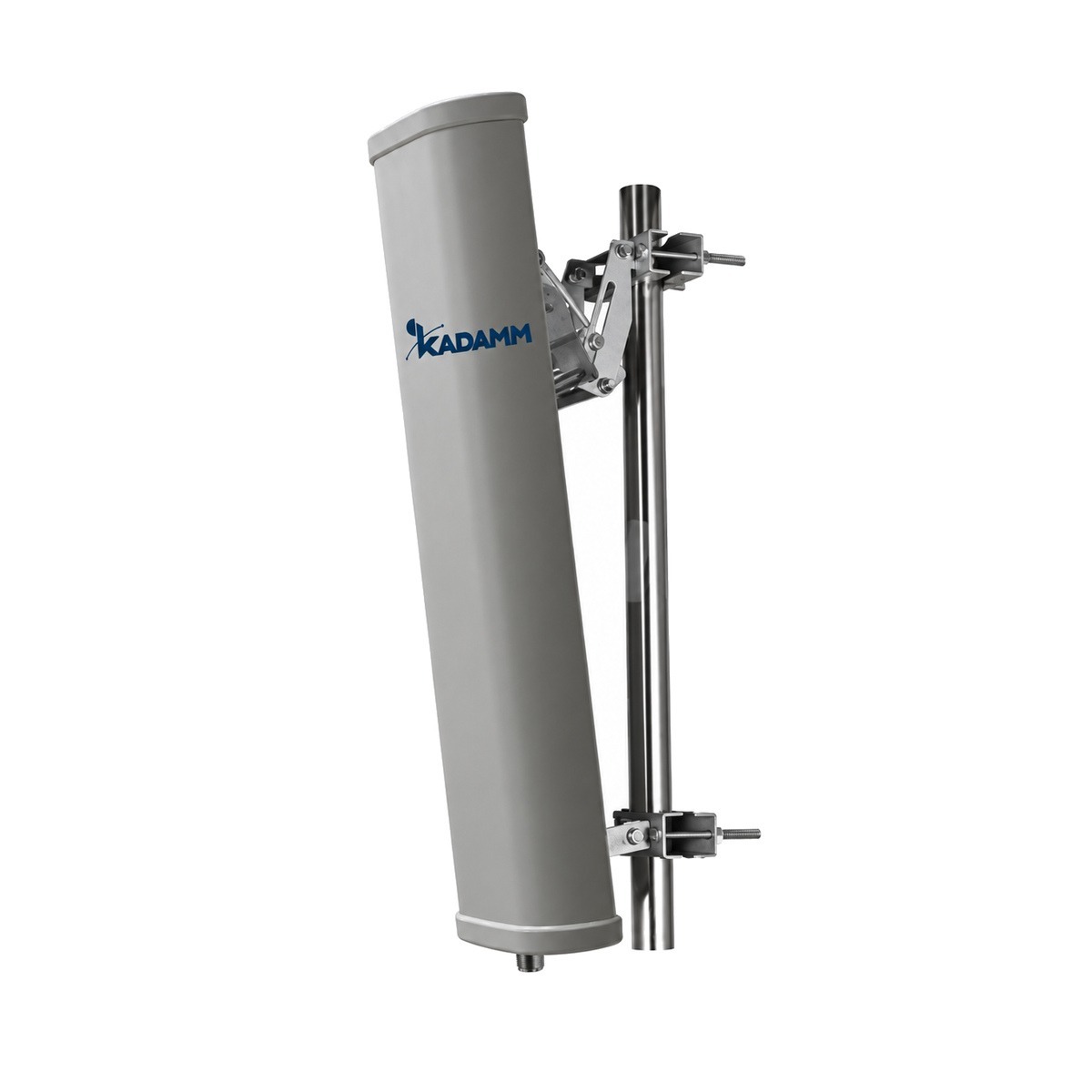

KADAMM O-ATP-698/2700 — секторные антенны базовых станций диапазона 698–2700 МГц (по модели — см. таблицу); KADAMM O-ATP13-698/2700S — две полосы, 698–960 и 1710–2700 МГц, один вход. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Поляризация вертикальная, вход один — панель рассчитана на одну систему без MIMO; так проще и дешевле там, где нужна ровная зона, а не пиковая скорость.
Из параметров диаграммы: усиление — до 8–16 дБи.
Механика: масса по модели — см. таблицу; рабочая температура по модели — см. таблицу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM
- Полосы 698–2700 МГц, у O-ATP-698/4200-S — 698–4200 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–2700 МГц, у O-ATP9-600/6000S — 600–960, 1710–2700, 3300–4000 и 4900–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Сравните таблицы характеристик KADAMM O-ATP-698/2700 и KADAMM ALP-0727V10FLKB: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу O-ATP-698/2700 с запасом по краям.
Значение O-ATP-698/2700 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование O-ATP-698/2700 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт O-ATP-698/2700.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц (по модели — см. таблицу); KADAMM O-ATP13-698/2700S — две полосы, 698–960 и 1710–2700 МГц, один вход |
| Коэффициент усиления | 8–16 дБи (по модели); KADAMM O-ATP13-698/2700S — 12,5 дБи (698–960 МГц), не менее 13,4 дБи (1710–2700 МГц; 13,4 дБи на 1710 МГц, 14,8–15,7 дБи на 2170–2700 МГц) |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу; KADAMM O-ATP13-698/2700S — не более 2,0 в обеих полосах |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина диаграммы направленности по уровню −3 дБ | KADAMM O-ATP13-698/2700S — горизонтальная 87,5–105,6°, вертикальная 12,1–19,1° (698–960 МГц); горизонтальная 69,5–81,2°, вертикальная 8,7–13,3° (1710–2700 МГц); остальные исполнения — см. таблицу |
| Отношение излучения вперёд/назад | KADAMM O-ATP13-698/2700S — не менее 14,8 дБ (698–960 МГц), не менее 19,2 дБ (1710–2700 МГц); остальные исполнения — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |

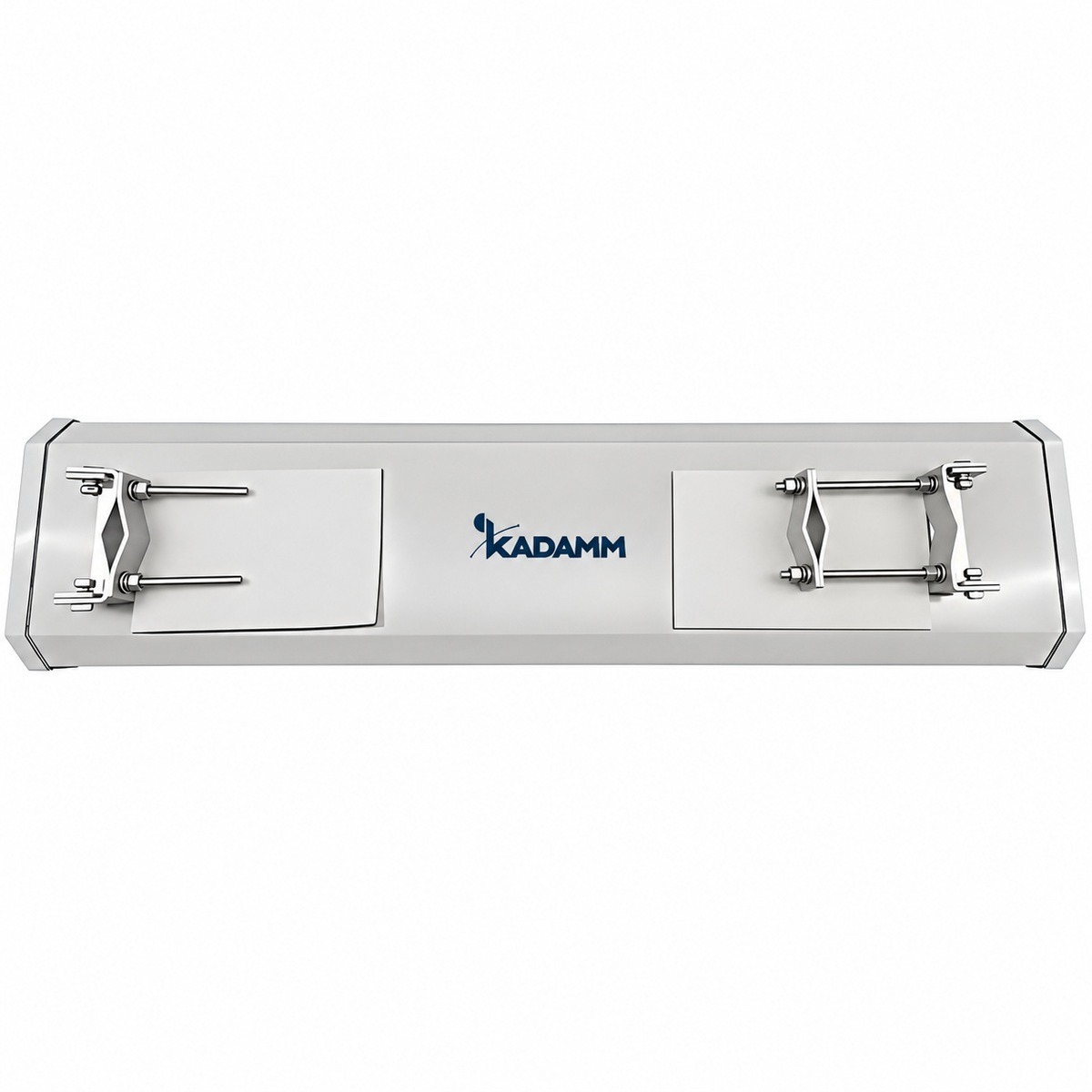

| Крепление | KADAMM O-ATP13-698/2700S — на трубу диаметром до 80 мм хомутами или кронштейном с механическим наклоном до 20,7° (поворот влево-вправо в пределах 170°); остальные исполнения — уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
| Степень защиты (IEC 60529) | KADAMM O-ATP13-698/2700S — IP66; остальные исполнения — уточняйте у менеджера |
| Обтекатель, ветровая нагрузка | KADAMM O-ATP13-698/2700S — ПВХ, до 60 м/с |
| Грозозащита | KADAMM O-ATP13-698/2700S — заземление по постоянному току |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP12-698/2700S | 698–960 / 1710–2700 | 8/12 дБи | 1 | вертикальная | 65° / 45° | 100 | N | 300 × 280 × 125 | 2 | — | ≤2,0 |
| KADAMM O-ATP15-806/960S | 806–960 | 15 дБи | 1 | вертикальная | 65° / 15° | 100 Вт | N (розетка) | 1300 × 280 × 125 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
| KADAMM O-ATP12-1710/1880S | 1710–1880 | 12 дБи / 12 дБи | 1 | вертикальная | 65° / 30° | 100 Вт | N (розетка) | 350 × 180 × 90 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
| KADAMM O-ATP16-1850/1990S | 1850–1990 | 16 дБи | 1 | вертикальная | 120° / 8° | 100 Вт | N (розетка) | 1200 × 180 × 90 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
| KADAMM O-ATP12-2300/2700S | 2300–2700 | 12 дБи | 1 | вертикальная | 120° / 15° | 100 Вт | N (розетка) | 600 × 180 × 60 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
| KADAMM O-ATP13-698/2700S | 698–960 / 1710–2700 | 12,5 / 13,4 дБи | 1 | вертикальная | 87,5–105,6° / 12,1–19,1°; 69,5–81,2° / 8,7–13,3° | 100 Вт | N (розетка) | 1200 × 280 × 130 мм | 6 кг | −40…+80 °C | ≤2,0 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание O-ATP-698/2700.
- IEC 60529 — документ, на который ссылается техническое описание O-ATP-698/2700.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP-698/2700 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 8 = 48 дБм, то есть около 63 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1699 МГц (середина полосы 698–2700 МГц): L = 32,45 + 20·lg 1699 + 20·lg 1 = 97,1 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 48 − 97,1 = −49,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
O-ATP-698/2700 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
Сети и службы в полосах O-ATP-698/2700:
Перед заказом KADAMM O-ATP-698/2700 сверьте с проектом:
- Частоты оборудования — внутри 698–2700 МГц
- Мощность на порт — не выше 100 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение

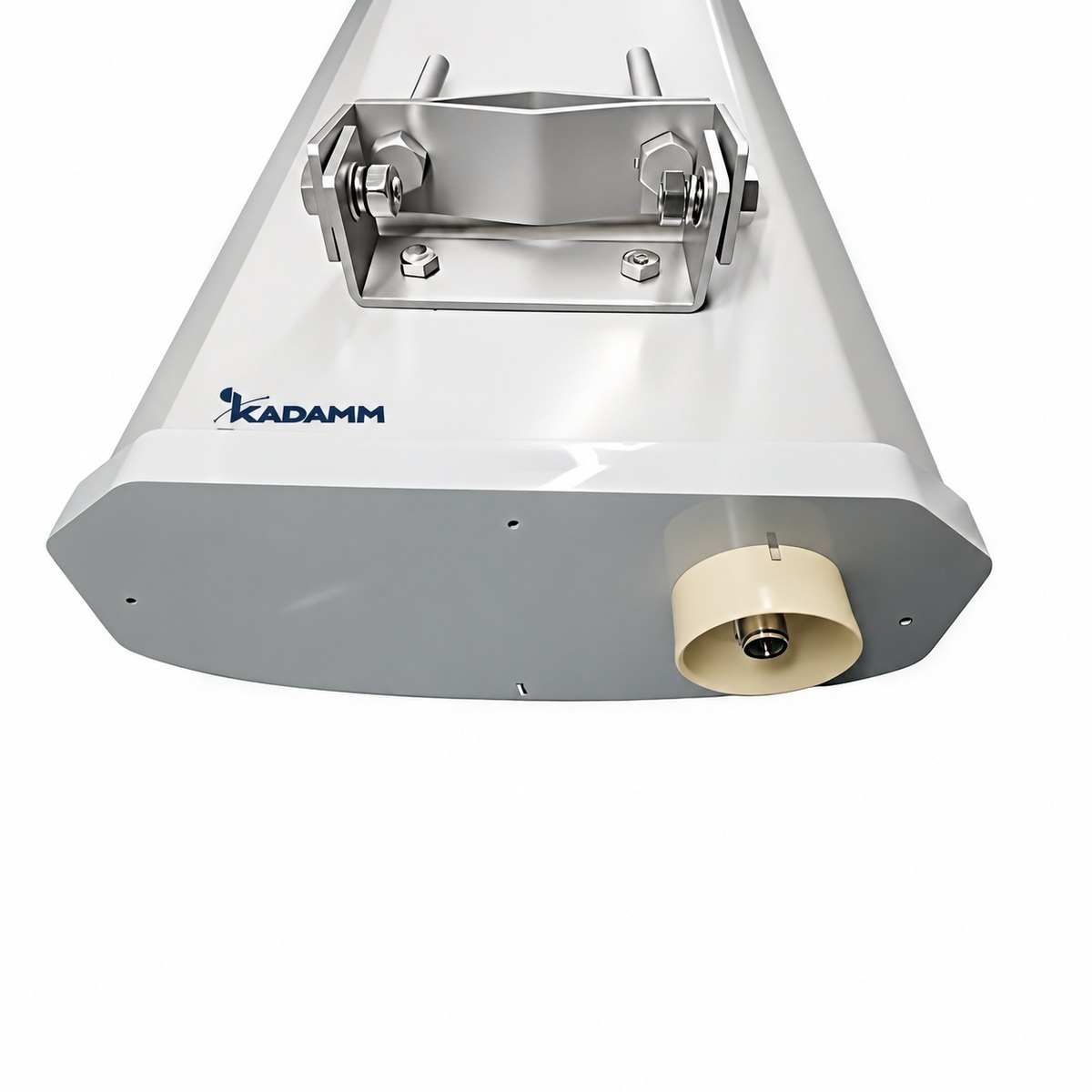

- Разъёмы — по модели — см. таблицу.
- Уличные соединения O-ATP-698/2700 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление O-ATP-698/2700 включают в контур заземления и молниезащиты опоры по проекту; параметры грозозащиты — в таблице характеристик.
Комплект поставки
- Антенна КАДАММ O-ATP-698/2700 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание O-ATP-698/2700 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM O-ATP-698/2700 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора O-ATP-698/2700 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM O-ATP-698/2700 | KADAMM O-ATP-698/4200-S | KADAMM O-ATP9-600/6000S | KADAMM ALP-0727V10FLKB |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–2700 МГц | 698–4200 МГц | 600–960, 1710–2700, 3300–4000 и 4900–6000 МГц | 698–2700 МГц |
| Усиление | 8–16 дБи | 7,5–18 дБи | 5–8,5 дБи | 10 дБи |
| Луч по горизонтали | — | — | — | 65–75° |
| Поляризация | вертикальная | ±45° | вертикальная | Вертикальная |
| Электрический наклон | — | 0 | — | — |
| Порты | — | — | — | 1 |
| Габариты | — | — | — | 442 × 205 × 65 мм |
| Масса | по модели — см. таблицу | по модели — см. таблицу | 0,4 кг | 1 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
