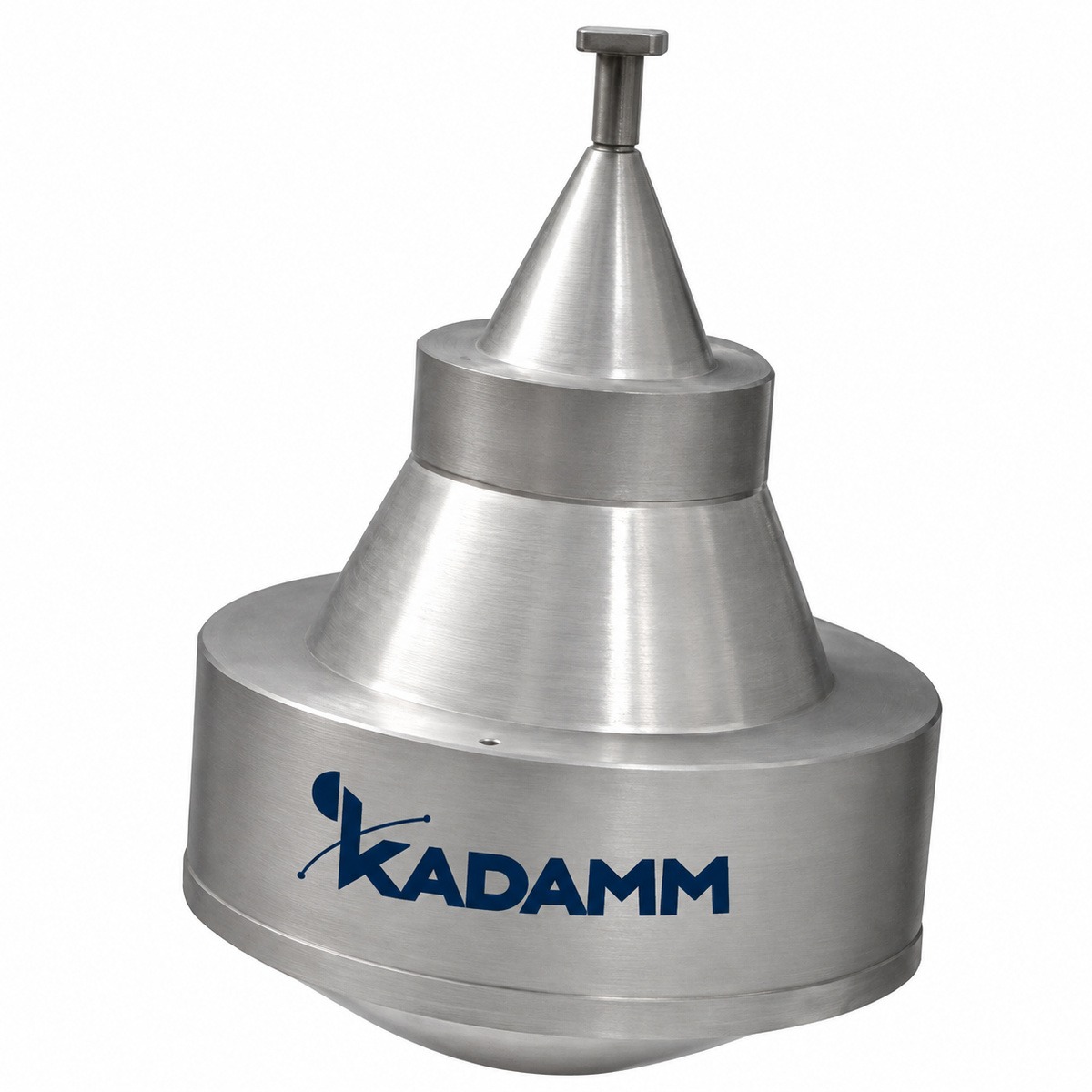

Линзовые антенны фокусирующие KADAMM АЛ-Ф

Name: Линзовые антенны фокусирующие KADAMM АЛ-Ф
Brand: КАДАММ
SKU: KADAMM АЛ-Ф

Производитель:КАДАММ

Артикул: KADAMM АЛ-Ф

Техническое описание серии KADAMM АЛ-Ф

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Линзовые антенны

KADAMM АЛ-Ф — серия производства KADAMM (КАДАММ): 13 моделей, 2,6 – 40 ГГц, соединители по таблице исполнений.

Линзовые антенны фокусирующие KADAMM АЛ-Ф

2,6 – 40 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM АЛ-Ф фокусируют излучение рупора диэлектрической линзой и сужают луч без громоздкого зеркала. Состав серии АЛ-Ф: 13 моделей, общий диапазон 2,6 – 40 ГГц, соединители по таблице исполнений.

Исполнения АЛ-Ф различаются по параметрам: частоты, соединители, волновод, диаметр, фокусное расстояние, диаметр пятна фокусировки. Общее для всех моделей АЛ-Ф: КСВН, не более — 2,5.

Где применяют KADAMM АЛ-Ф: измерения в ближней и дальней зоне; радиолокационные датчики; квазиоптические измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АЛ-Ф.

На что смотреть при подборе

Диапазон 2,6 – 40 ГГцВесь диапазон серии АЛ-Ф закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель АЛ-Ф, сверьте её полосу с крайними частотами вашей системы.

СоединителиТип соединителя АЛ-Ф задаёт и верхнюю частоту: на миллиметровых волнах нужны прецизионные серии.

ВолноводСечение волновода у модели АЛ-Ф выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ДиаметрГабариты модели АЛ-Ф проверьте по месту установки заранее.

Технические характеристики

Общие характеристики серии

Параметр	Значение
КСВН, не более	2,5

Исполнения серии

Артикул	Частоты, ГГц	Соединитель	Волновод	Диаметр, мм	Фокусное расстояние, мм	Диаметр пятна фокусировки, мм
KADAMM АЛ-WR112-Ф	6,57-9,99	FBP-84	WR112	250	500	≤60
KADAMM АЛ-WR137-Ф	5,38-8,17	FDP-70	WR137	250	500	≤80
KADAMM АЛ-WR159-Ф	4,9-7,0	FDP-58	WR159	250	500	≤80
KADAMM АЛ-WR187-Ф	4-6	FDP-48	WR187	300	500	≤120
KADAMM АЛ-WR229-Ф	3,3-4,9	FDP-40	WR229	300	500	≤200
KADAMM АЛ-WR28-Ф	26,5-40,0	FBP-320	WR28	100	100	≤25
KADAMM АЛ-WR284-Ф	2,6-4	FDP-32	WR284	300	500	≤200
KADAMM АЛ-WR34-Ф	21,7-33,0	FBP-260	WR34	100	100	≤30
KADAMM АЛ-WR42-Ф	17,6-26,7	FBP-220	WR42	100	200	≤35
KADAMM АЛ-WR51-Ф	14,5-22,0	FBP-180	WR51	100	200	≤40
KADAMM АЛ-WR62-Ф	11,9-18,0	FBP-140	WR62	200	300	≤50
KADAMM АЛ-WR75-Ф	9,84-15,0	FBP-120	WR75	200	300	≤60
KADAMM АЛ-WR90-Ф	8,2-12,4	FBP-100	WR90	200	300	≤60

Вопросы по серии

В каком диапазоне работает серия KADAMM АЛ-Ф?

Общий диапазон серии АЛ-Ф — 2,6 – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM АЛ-Ф?

В серии АЛ-Ф — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM АЛ-Ф?

Назовите артикул исполнения из таблицы, например «KADAMM АЛ-WR112-Ф», и количество.

Какие документы есть на серию KADAMM АЛ-Ф?

Техническое описание серии АЛ-Ф и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
