KADAMM · Гибкая встраиваемая антенна Wi-Fi

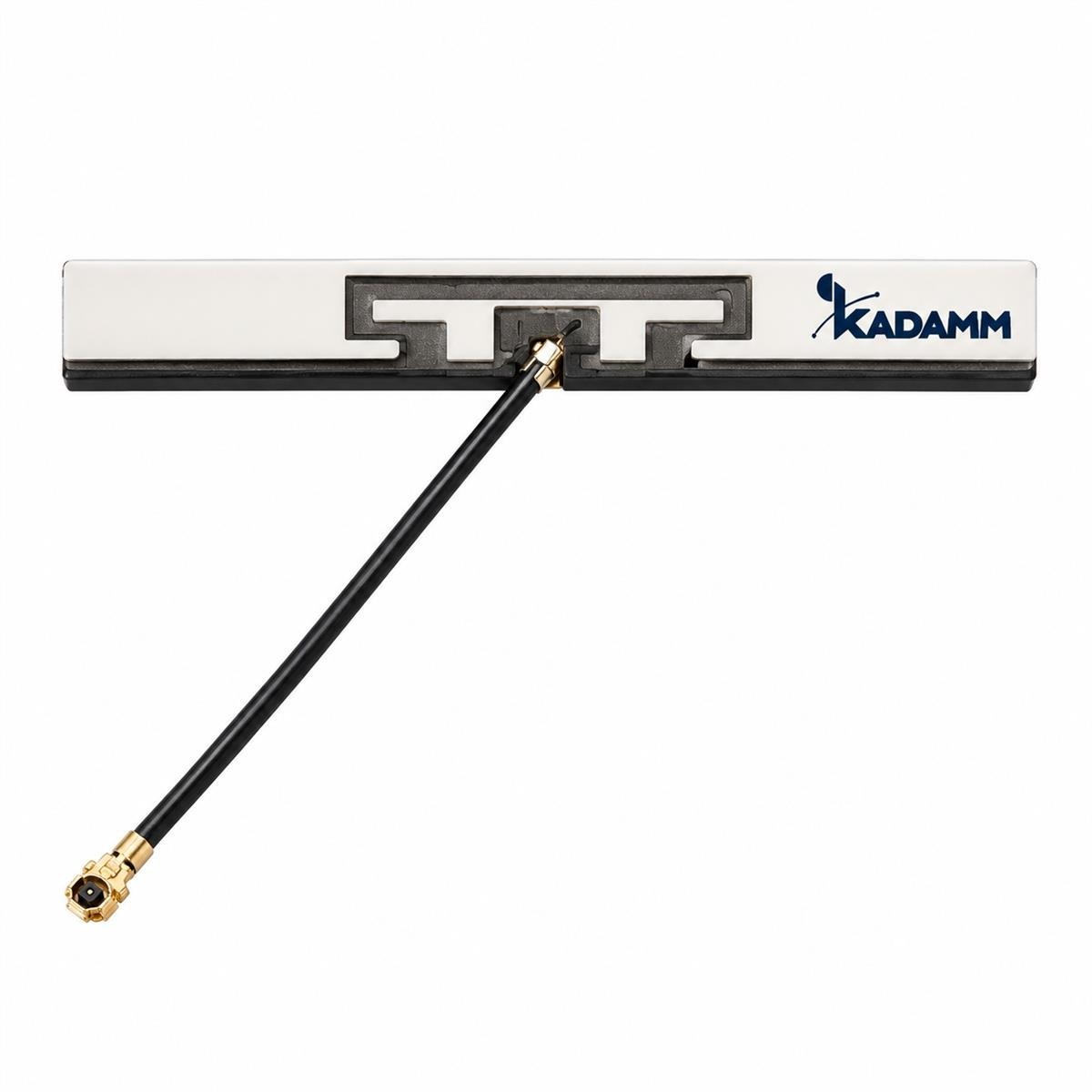

Гибкая встраиваемая антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM AFP-24-240; 2400 МГц, усиление 2,0 дБи.
2,4 ГГц
Диапазон
2,0 дБи
Усиление
≤2,0
КСВН
IPEX (U.FL)
Разъём
длина 240 мм
Кабель
45,8 ± 0,2 мм
Длина
О модели
Рабочий диапазон KADAMM AFP-24-240 — 2,4 ГГц. Усиление 2,0 дБи у KADAMM AFP-24-240 — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — горизонтальная.
Работает при температуре −35…+75 °C.
На что смотреть при подборе
Полоса 2,4 ГГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AFP-24-240.
Усиление 2,0 дБиДля KADAMM AFP-24-240 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤2,0Согласование KADAMM AFP-24-240 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 10 ВтПредел для KADAMM AFP-24-240 на один порт; суммарную мощность передатчиков сверяйте с ним.
Условия работыKADAMM AFP-24-240: температура −35…+75 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2,4 ГГц |
| Полоса | 100 МГц |
| КСВН | ≤2,0 |
| Усиление | 2,0 дБи |
| Поляризация | горизонтальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 10 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | гибкая печатная антенна (FPC) на клеевом слое 3M 300LSE |
| Длина полотна | 45,8 ± 0,2 мм |
| Кабель | микрокоаксиальный 1,13 мм, длина 240 мм |
| Разъём | IPEX (U.FL) |
| Рабочая температура | −35…+75 °C |
Вопросы по модели
На каких частотах работает KADAMM AFP-24-240?
Рабочий диапазон AFP-24-240 — 2,4 ГГц.
Какое усиление у KADAMM AFP-24-240?
Коэффициент усиления AFP-24-240 — 2,0 дБи.
Есть ли документы на KADAMM AFP-24-240?
Техническое описание AFP-24-240 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
