KADAMM · Гибкая встраиваемая антенна Wi-Fi

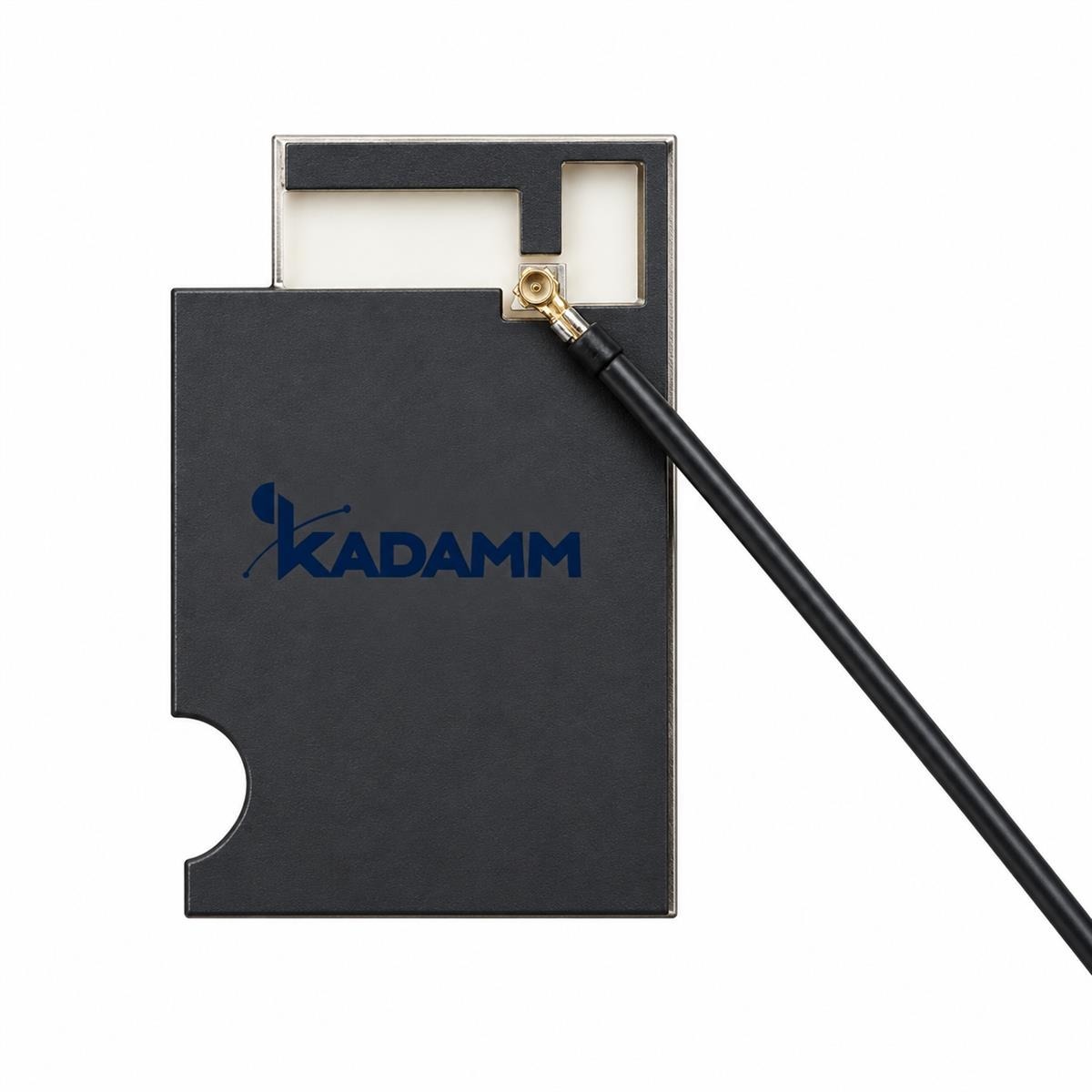

Гибкая встраиваемая антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM AFP-24-100; 2400–2500 МГц, усиление 5 дБи.
2400–2500 МГц
Диапазон
5 дБи
Усиление
≤2,0
КСВН
IPEX (U.FL)
Разъём
длина 100 мм
Кабель
32 × 49 мм
Размеры
О модели
Полоса 2400–2500 МГц у KADAMM AFP-24-100 перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. Усиление 5 дБи у KADAMM AFP-24-100 — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — горизонтальная.
Габариты — 32 × 49 мм. Работает при температуре −35…+75 °C.
На что смотреть при подборе
Полоса 2400–2500 МГцПроверьте, что частоты вашей системы лежат внутри полосы AFP-24-100 с запасом по краям.
Усиление 5 дБиДля KADAMM AFP-24-100 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤2,0Согласование KADAMM AFP-24-100 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 10 ВтПредел для KADAMM AFP-24-100 на один порт; суммарную мощность передатчиков сверяйте с ним.
Условия работыKADAMM AFP-24-100: температура −35…+75 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц |
| Полоса | 100 МГц |
| КСВН | ≤2,0 |
| Усиление | 5 дБи |
| Поляризация | горизонтальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 10 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | гибкая печатная антенна (FPC) на клеевом слое 3M 300LSE |
| Размеры полотна | 32 × 49 мм |
| Кабель | микрокоаксиальный 1,13 мм, длина 100 мм |
| Разъём | IPEX (U.FL) |
| Рабочая температура | −35…+75 °C |
Вопросы по модели
На каких частотах работает KADAMM AFP-24-100?
Рабочий диапазон AFP-24-100 — 2400–2500 МГц.
Какое усиление у KADAMM AFP-24-100?
Коэффициент усиления AFP-24-100 — 5 дБи.
Как крепится KADAMM AFP-24-100?
Габариты 32 × 49 мм.
Есть ли документы на KADAMM AFP-24-100?
Для AFP-24-100 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
