Печатные встраиваемые антенны Wi-Fi: 2400–2500 / 5150–5850 МГц, усиление 2–3,5 дБи.
Что представляет собой антенна

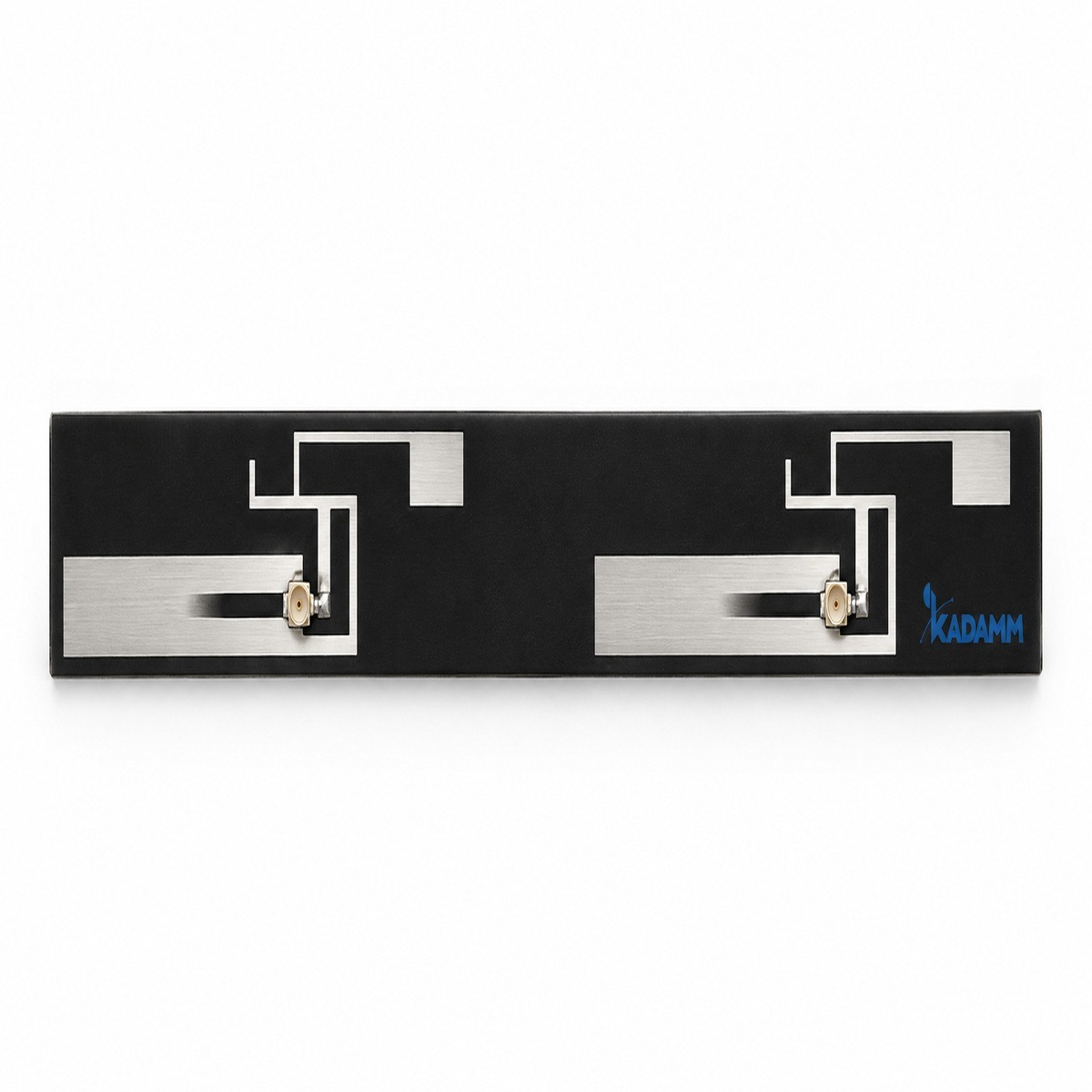

KADAMM APCB-2458-3.5 — встраиваемая антенна Wi-Fi, которая ставится внутрь корпуса устройства. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 2400–2500 / 5150–5850 МГц.
Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.
Характеристики встраиваемой антенны зависят от изделия: размера «земли» на плате, расстояния до металлических деталей, экранов и аккумулятора. Поэтому место установки выбирают по рекомендациям и проверяют согласование уже в готовом корпусе.
Чем отличается от похожих моделей KADAMM
- Габариты уточняйте у менеджера, у AFP-24-100 — по исполнению
Между APCB-2458-3.5 и AFP-24-100 решают габариты, масса и способ крепления на конкретной опоре.
- Полосы 2400–2500 и 5150–5850 МГц, у AEP-W — 2400–2500 и 4900–5850 МГц
- Габариты уточняйте у менеджера, у AEP-W — по исполнению (см. таблицу «Исполнения»)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 2400–2500 и 5150–5850 МГц, у APCB-LTE-5 — 600–3800 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APCB-2458-3.5 с запасом по краям.
Значение APCB-2458-3.5 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APCB-2458-3.5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | по исполнению (см. таблицу «Исполнения») |
| Усиление | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | печатная антенна на плате (PCB) для установки в корпус |
| Подключение | уточняйте у менеджера |
| Размеры | уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | КСВН | Размер, мм | Кабель, разъём | Монтаж |
|---|---|---|---|---|---|---|
| KADAMM APCB-2458-3.5 | 2400–2500 / 5200–5800 МГц | 2,0 / 3,5 дБи (тип.) | 2,0 (тип.) | уточняйте у менеджера | уточняйте у менеджера | установка в корпус |

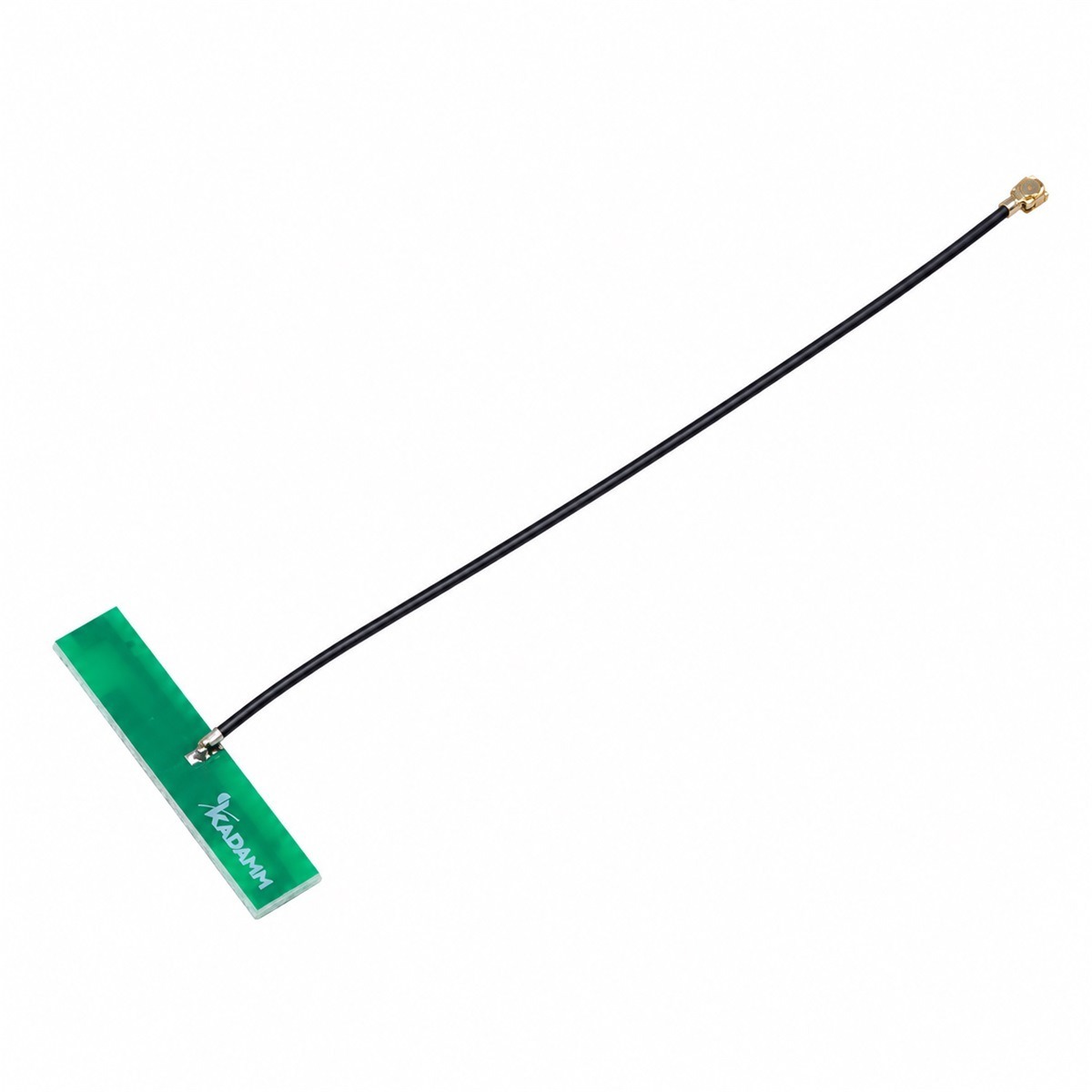

| KADAMM APCB-2458-408 | 2400–2500 / 5150–5850 МГц | 2,9 дБи | ≤1,8 | 40 × 8 | RG1.13, 120 мм; IPEX-1 / U.FL (другие — по заказу) | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры APCB-2458-3.5 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APCB-2458-3.5 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 100,2 = −58,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.
Сети и службы в полосах APCB-2458-3.5:
Перед заказом KADAMM APCB-2458-3.5 сверьте с проектом:
- Частоты оборудования — внутри 2400–2500 и 5150–5850 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Уличные соединения APCB-2458-3.5 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление APCB-2458-3.5 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APCB-2458-3.5
Документация и поставка
Документы
Техописание и каталог
Техническое описание APCB-2458-3.5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APCB-2458-3.5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APCB-2458-3.5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APCB-2458-3.5 | KADAMM AFP-24-100 | KADAMM AEP-W | KADAMM APCB-LTE-5 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2400–2500 и 5150–5850 МГц | 2400–2500 и 5150–5850 МГц | 2400–2500 и 4900–5850 МГц | 600–3800 МГц |
| Усиление | 2–3,5 дБи | 0,8–5 дБи | 1,7–4 дБи | 1,6–5 дБи |
| Поляризация | линейная | горизонтальная; KADAMM AFP-24-259, KADAMM AFP-24-4212, KADAMM AFP-2458-508 — вертикальная | линейная | линейная |
| Порты | — | — | 1 | — |
| Габариты | уточняйте у менеджера | по исполнению | по исполнению (см. таблицу «Исполнения») | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
