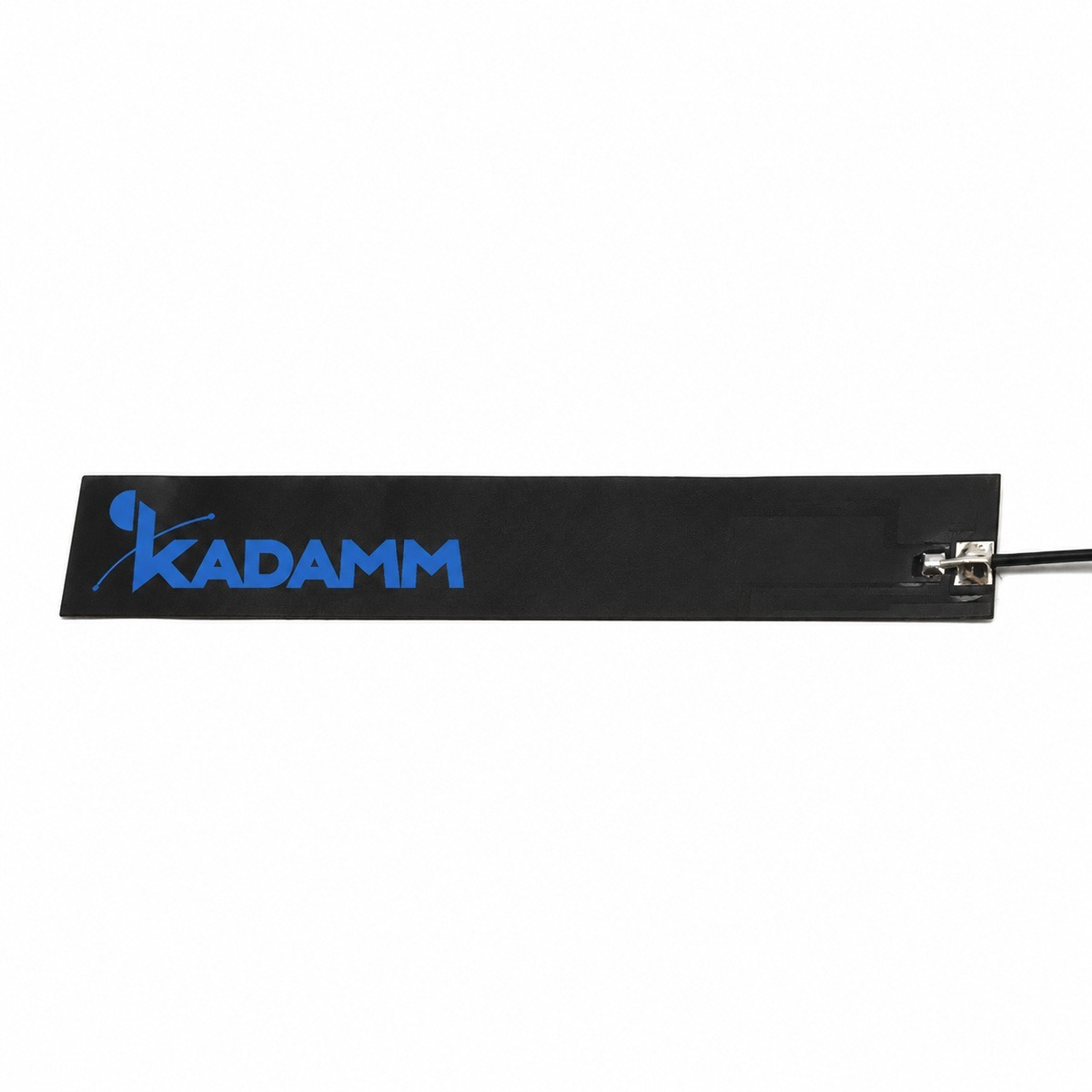

KADAMM AFP-LTE — гибкие FPC-антенны 4G/5G 698–6000 МГц для встраивания, IPEX или MMCX

KADAMM AFP-LTE — гибкие FPC-антенны диапазона 698–6000 МГц. Встраиваемую антенну ставят внутрь корпуса устройства: печатную и гибкую FPC клеят на стенку корпуса, чип-антенну и пружинную паяют на плату, патч-антенну размещают на «земле» платы.

Характеристики встраиваемой антенны в техническом описании измерены на эталонной плате. В изделии на них влияют размер «земли», расстояние до металлических деталей, экранов и аккумулятора, материал корпуса. Поэтому место установки выбирают по рекомендациям, оставляют свободную от меди зону вокруг антенны и проверяют согласование уже в готовом корпусе — при необходимости подстраивают согласующую цепь.

Усиление по техническому описанию — 1,2–5,2 дБи; в корпусе оно обычно ниже на величину потерь на окружение.

Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Разъём — MMCX, IPEX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AFP-LTE в таблицах выше.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AFP-LTE подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 1,2 = 41,2 дБм, то есть около 13 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3349 МГц (середина полосы 698–6000 МГц): L = 32,45 + 20·lg 3349 + 20·lg 1 = 102,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 41,2 − 102,9 = −61,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Встраиваемые антенны применяют в трекерах, счётчиках, датчиках интернета вещей, модемах, терминалах и носимых устройствах.

Сети и службы в полосах AFP-LTE:

Перед заказом KADAMM AFP-LTE сверьте с проектом:

• Частоты оборудования — внутри 698–6000 МГц
• Разъёмы — MMCX, IPEX
• Опора и крепление — по исполнению (см. таблицу «Исполнения»)

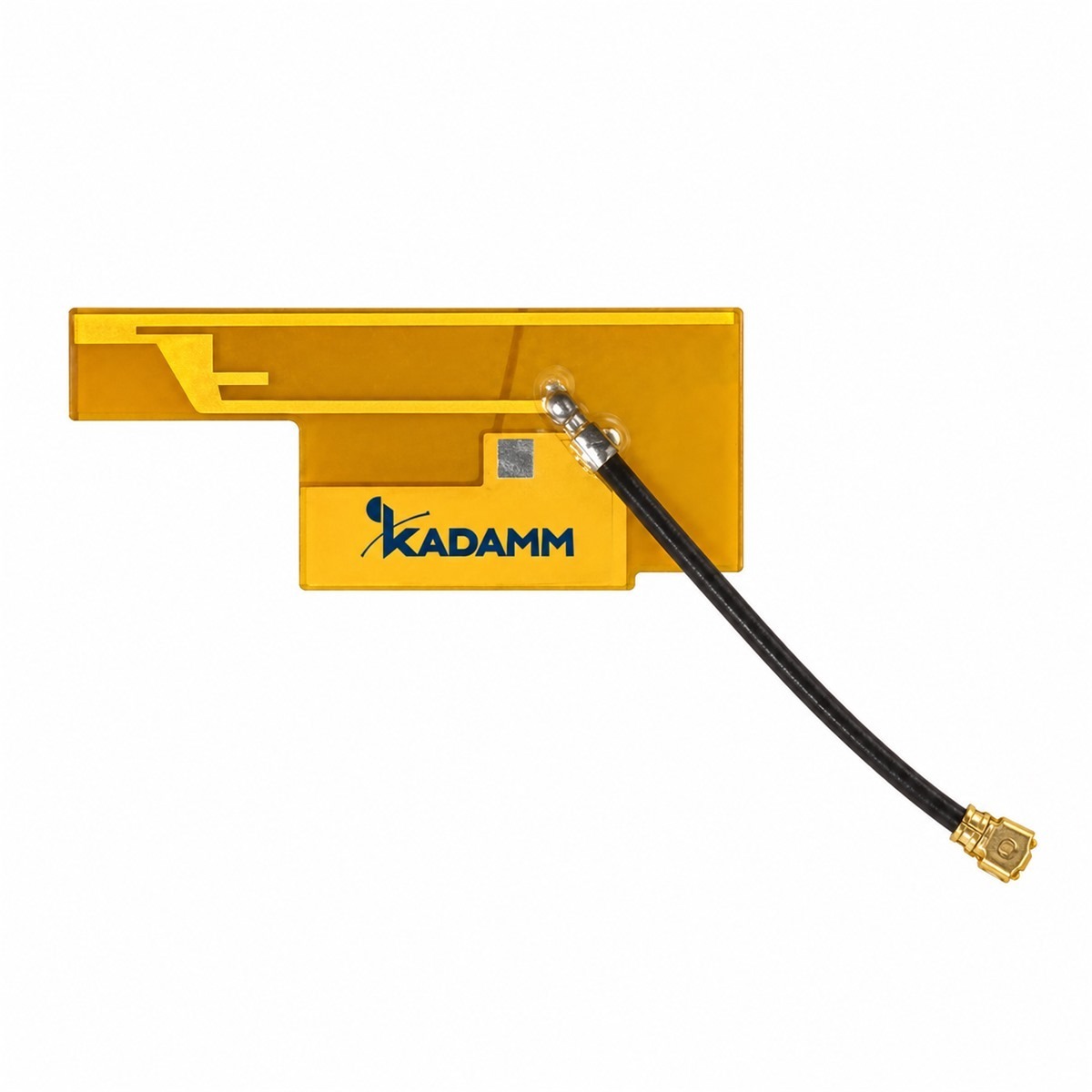

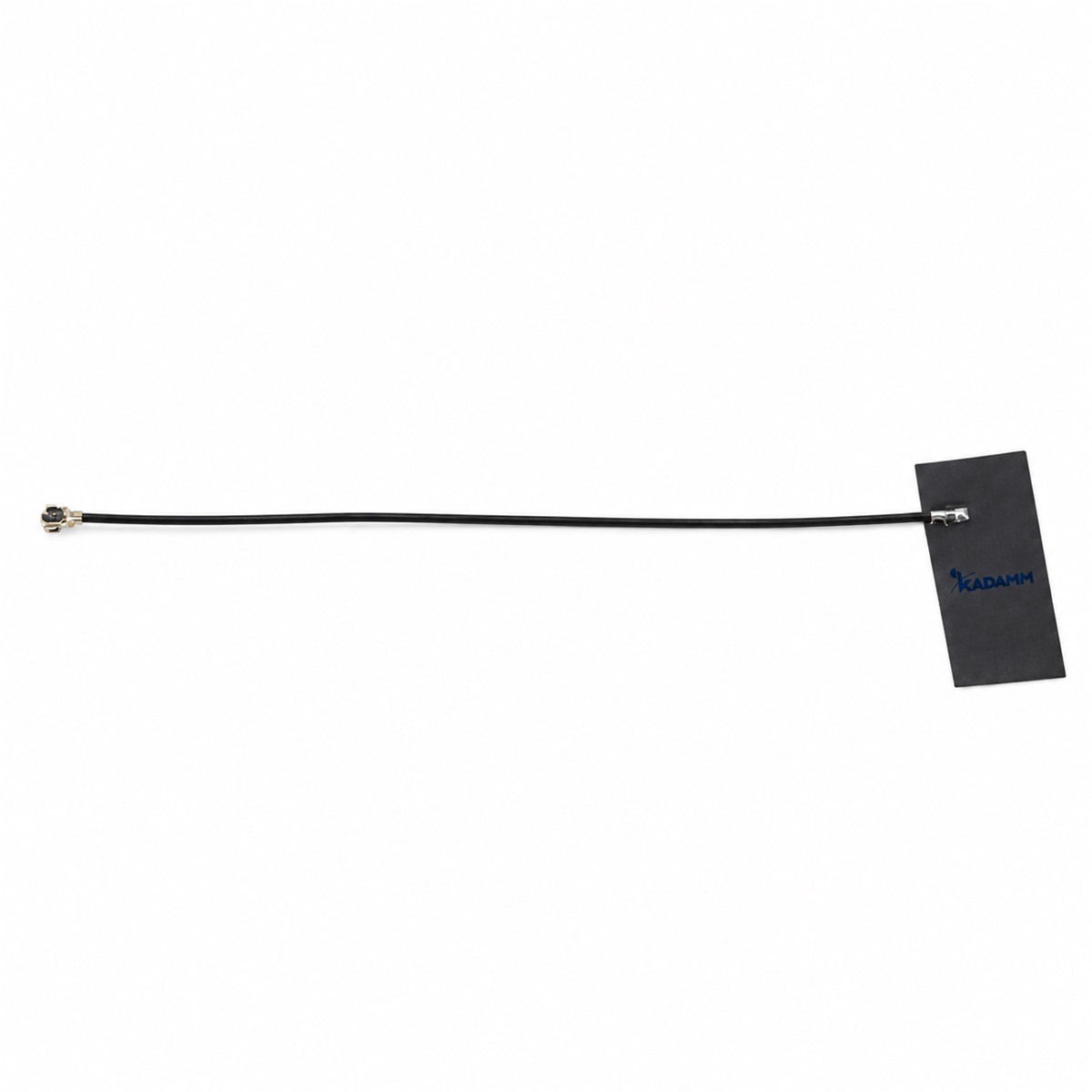

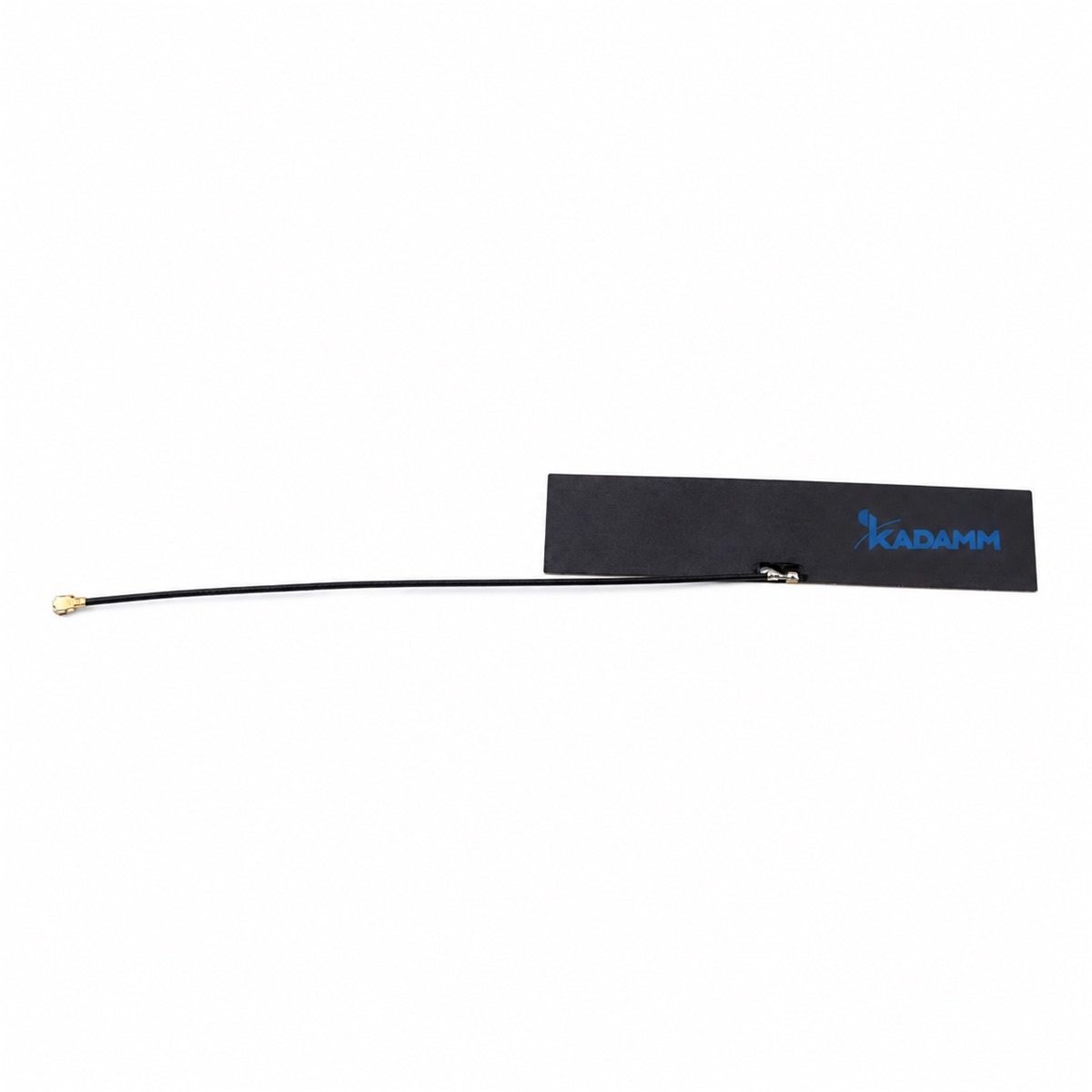

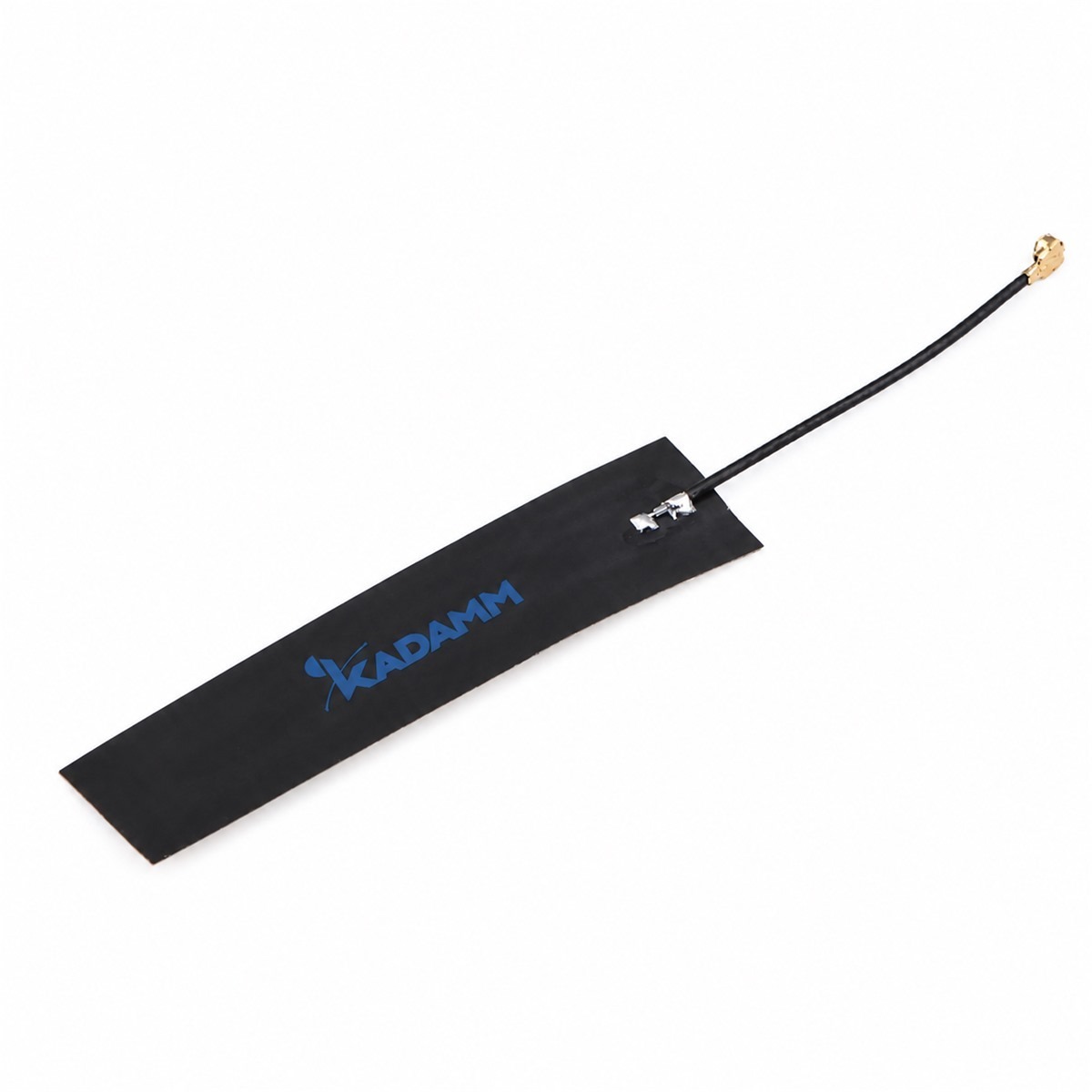

• Климат площадки — в пределах −40…+85 °C; KADAMM AFP-GSM-3515, KADAMM AFP-LTE-3915-2, KADAMM AFP-LTE-6615, KADAMM AFP-LTE-8021 — −45…+85 °C

• Крепление AFP-LTE — по исполнению (см. таблицу «Исполнения»).
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• После затяжки соединения AFP-LTE на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление AFP-LTE включают в контур заземления и молниезащиты опоры по проекту.
