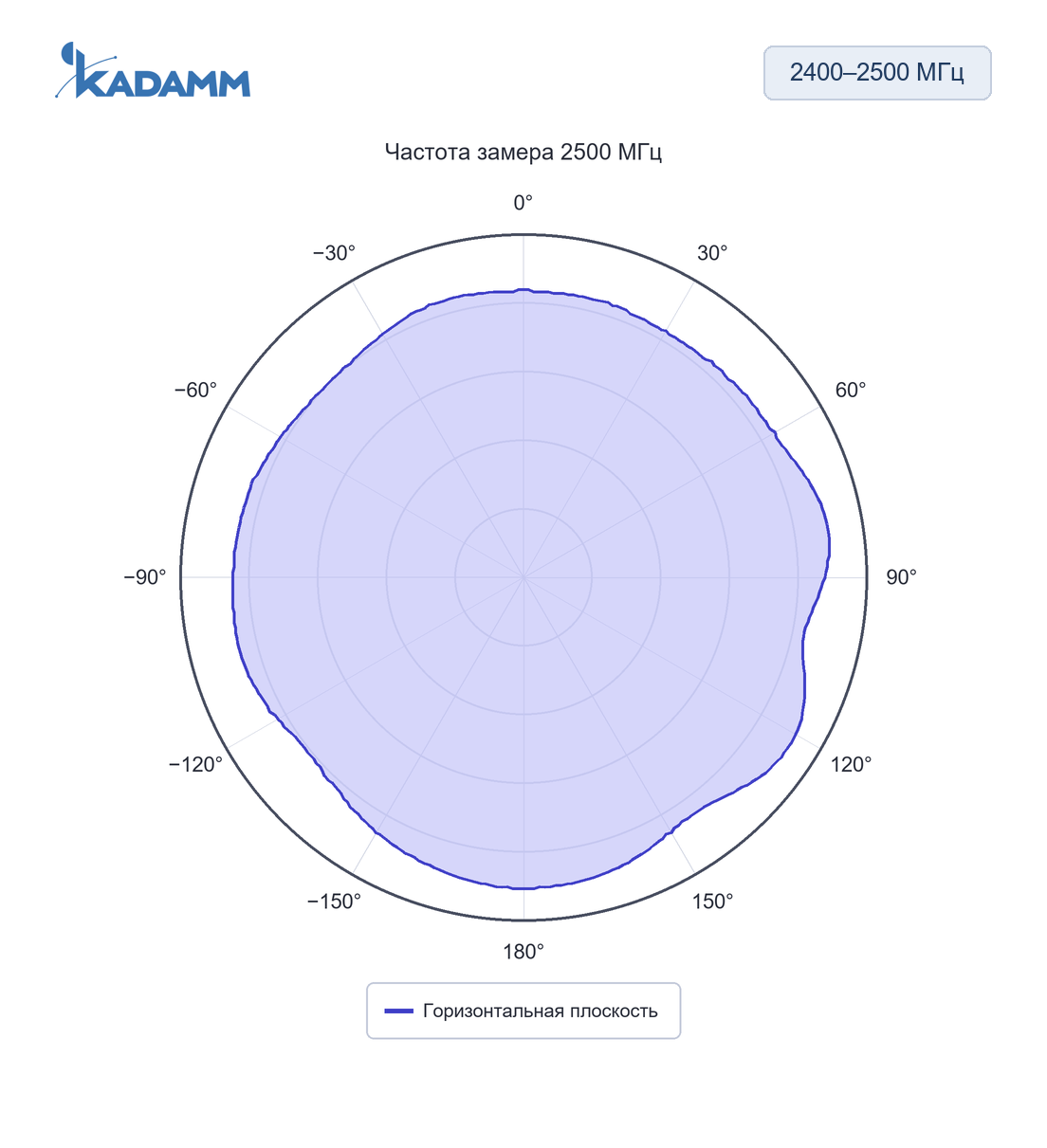

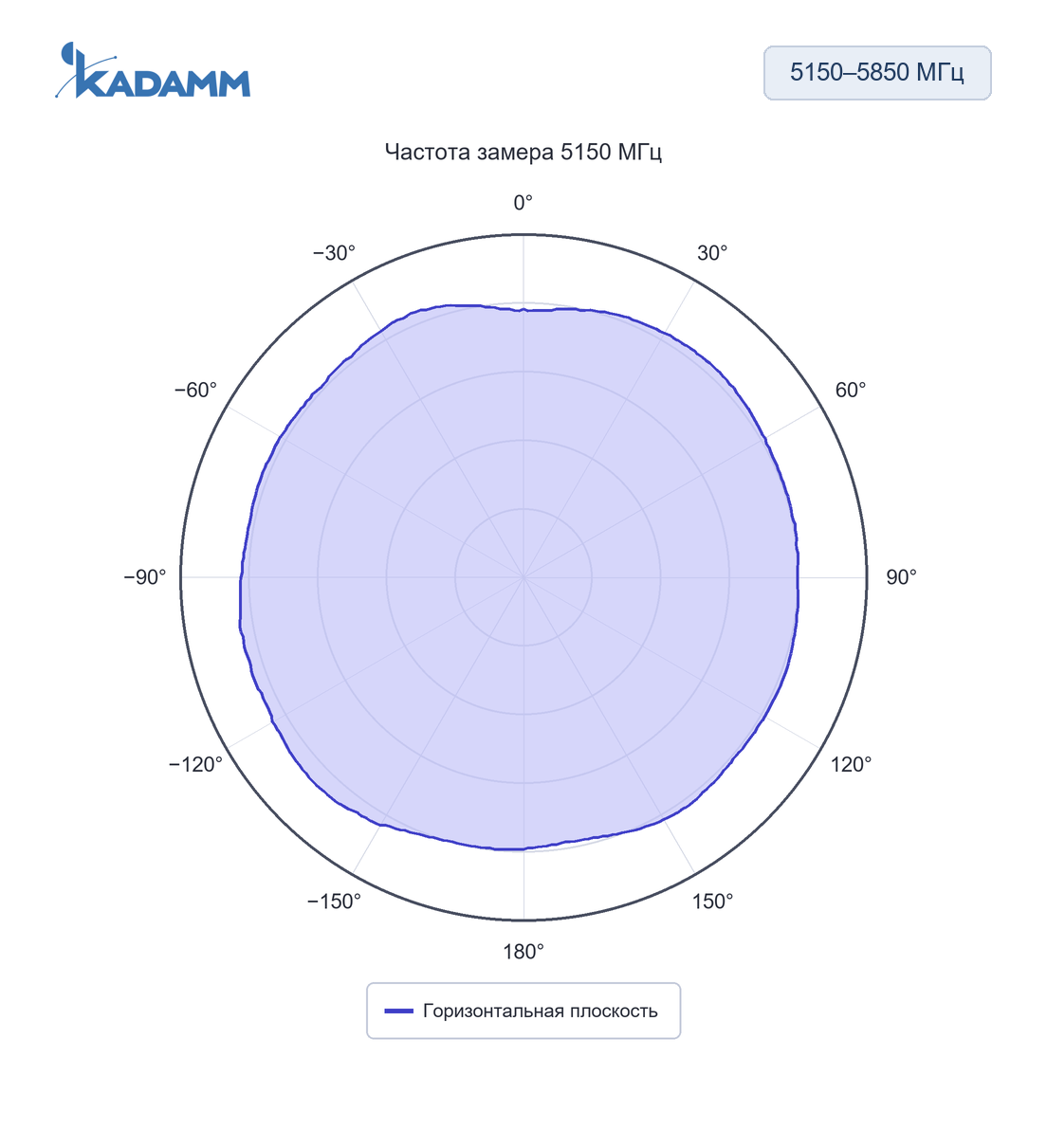

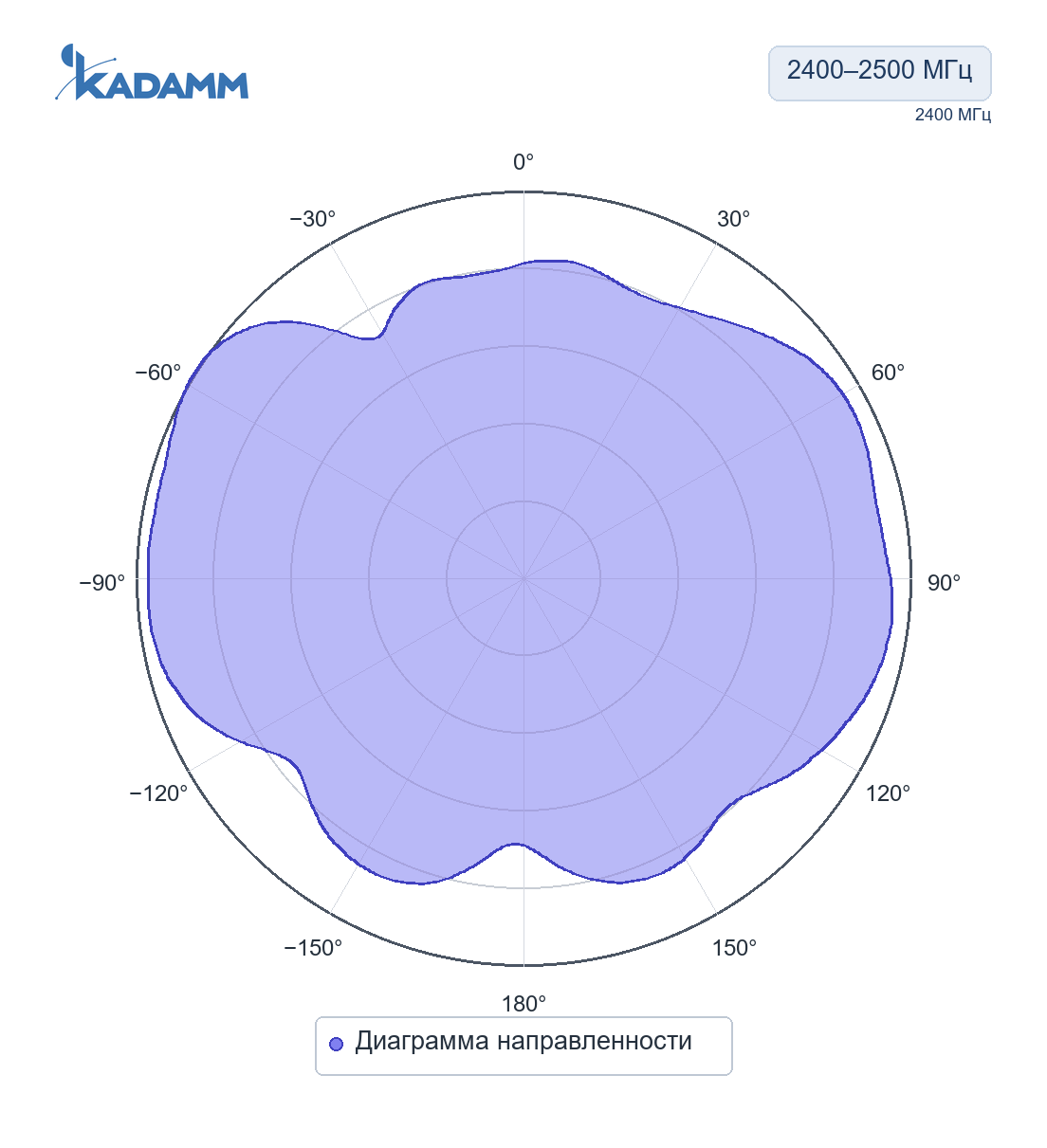

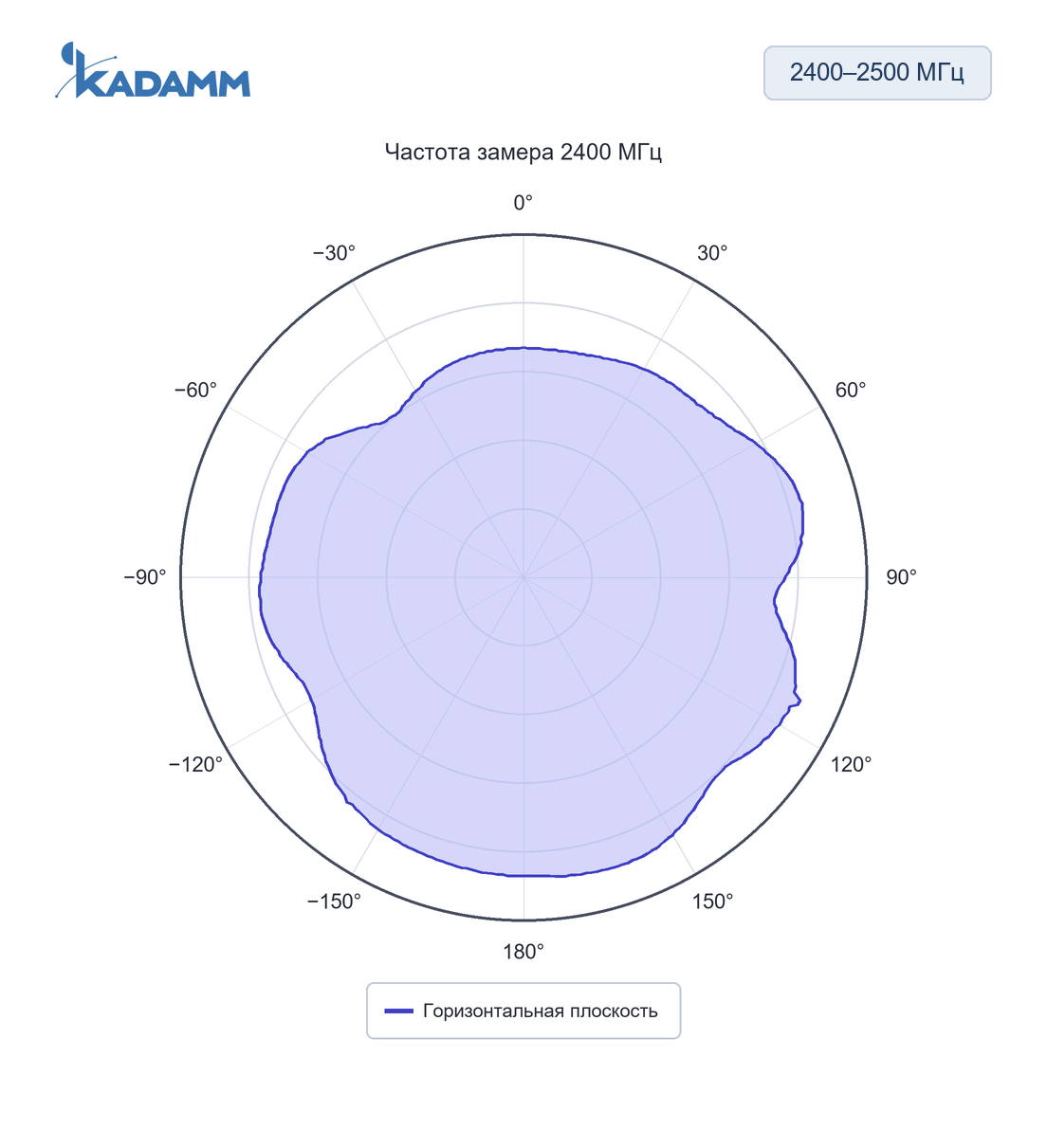

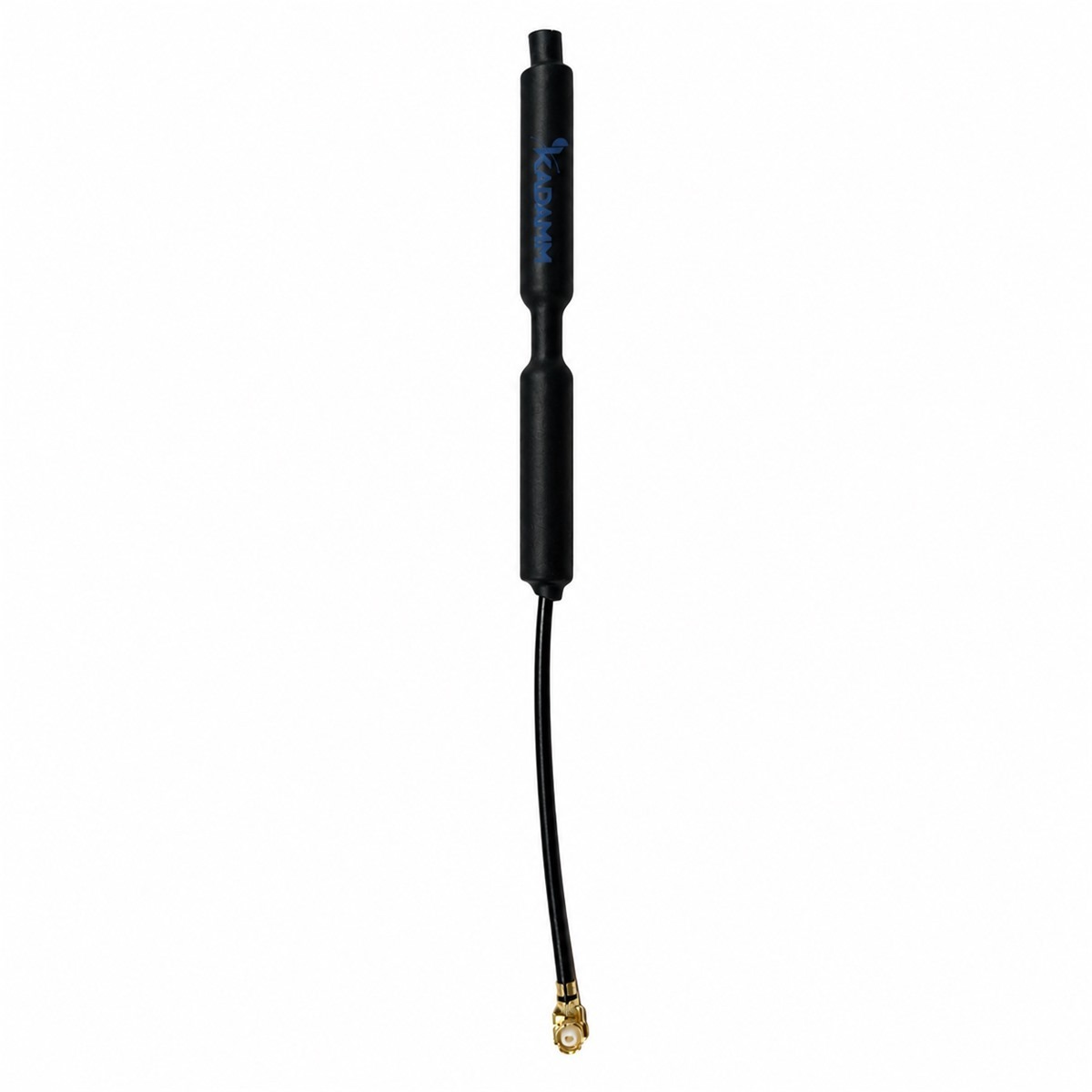

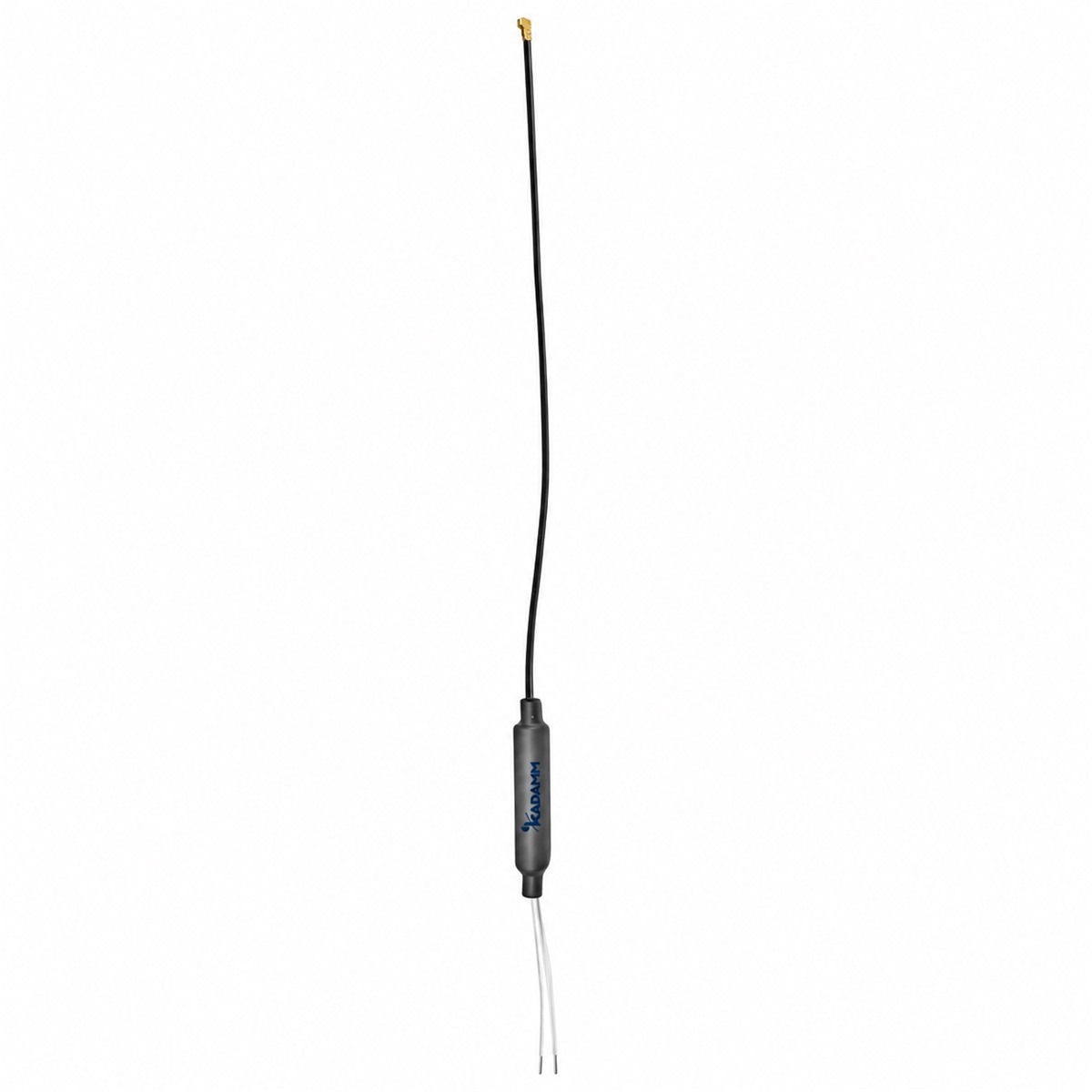

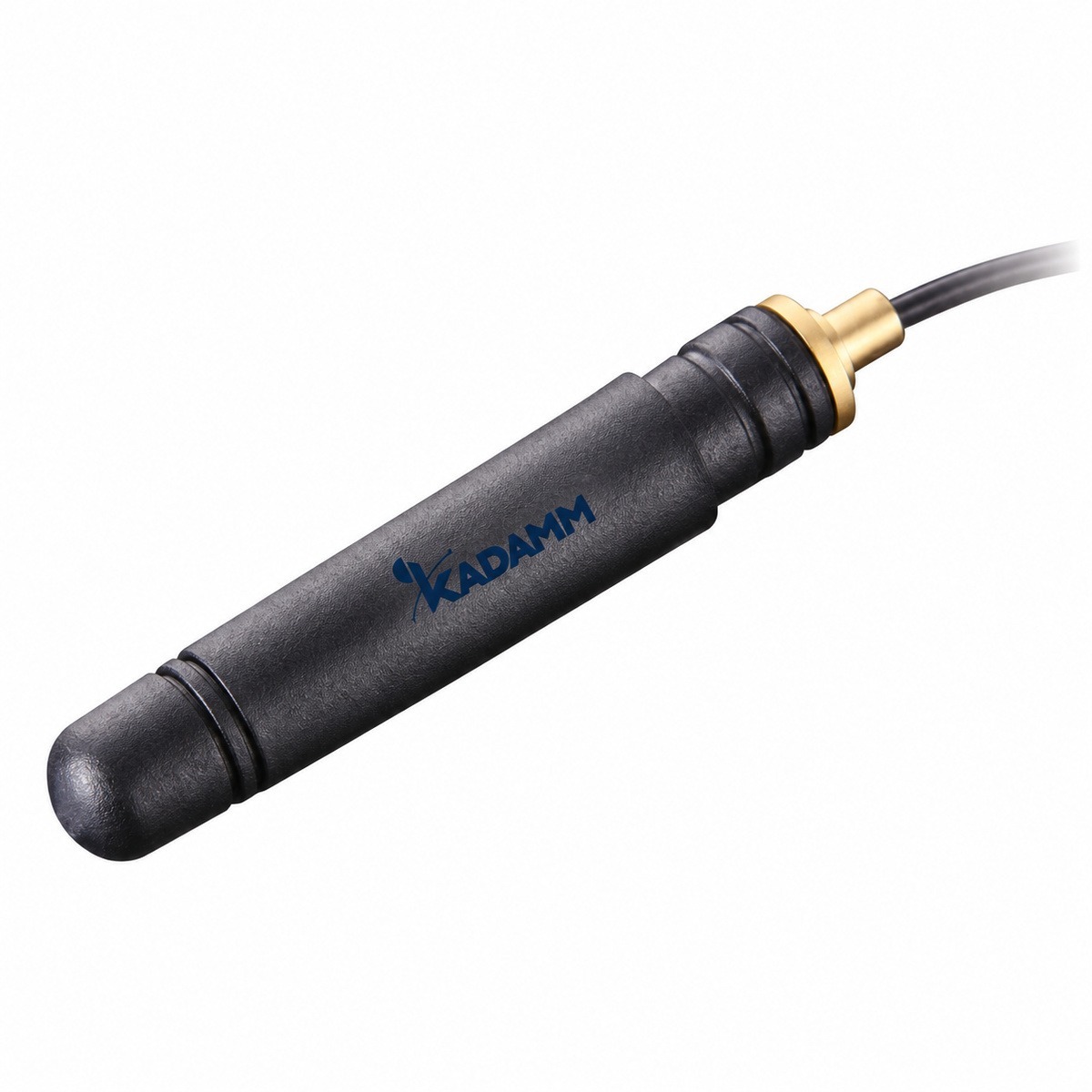

KADAMM AEP-W — встраиваемые антенны Wi-Fi 2,4 и 2,4/5 ГГц: печатные платы и внутренние элементы, 2–3 дБи

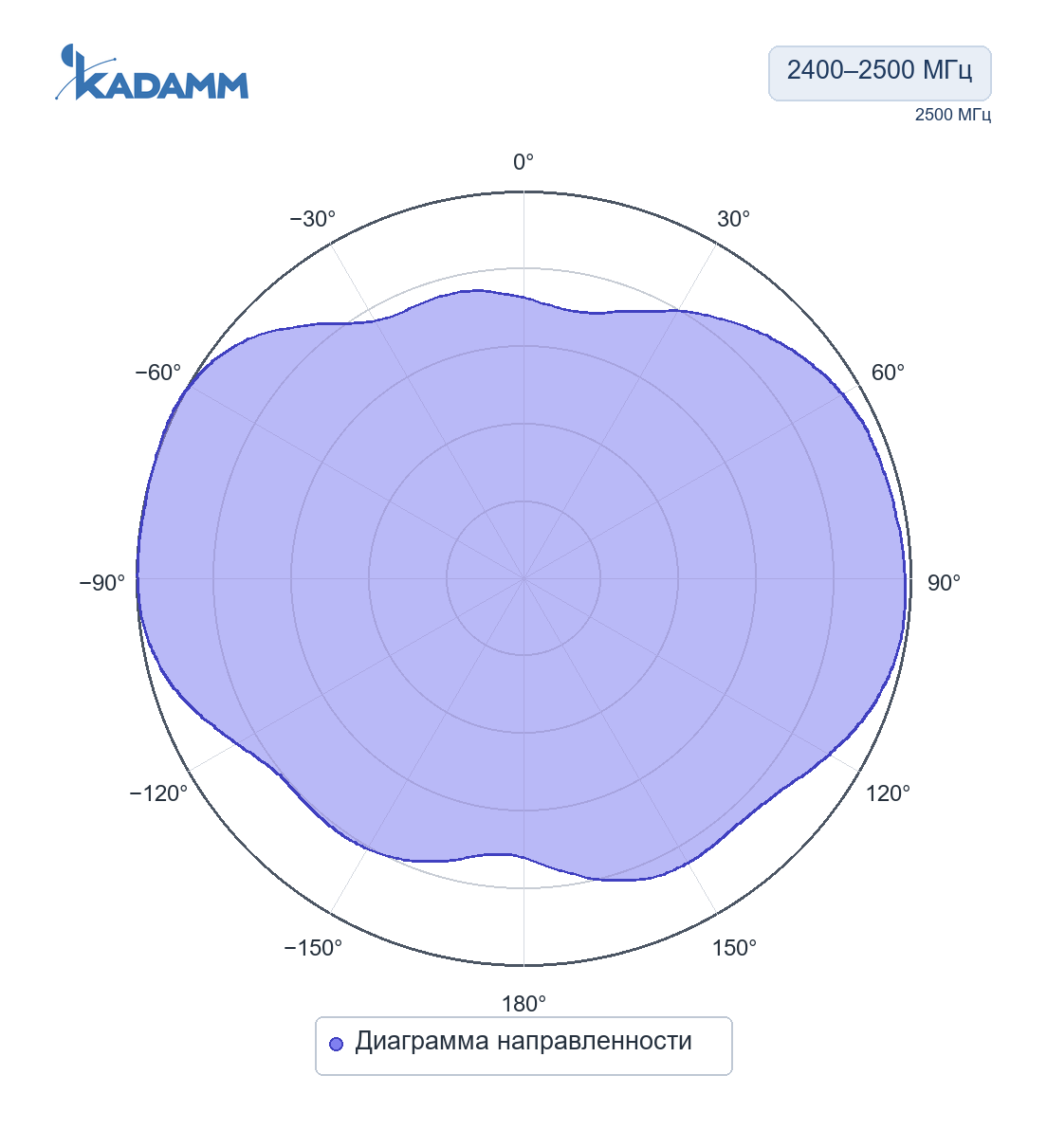

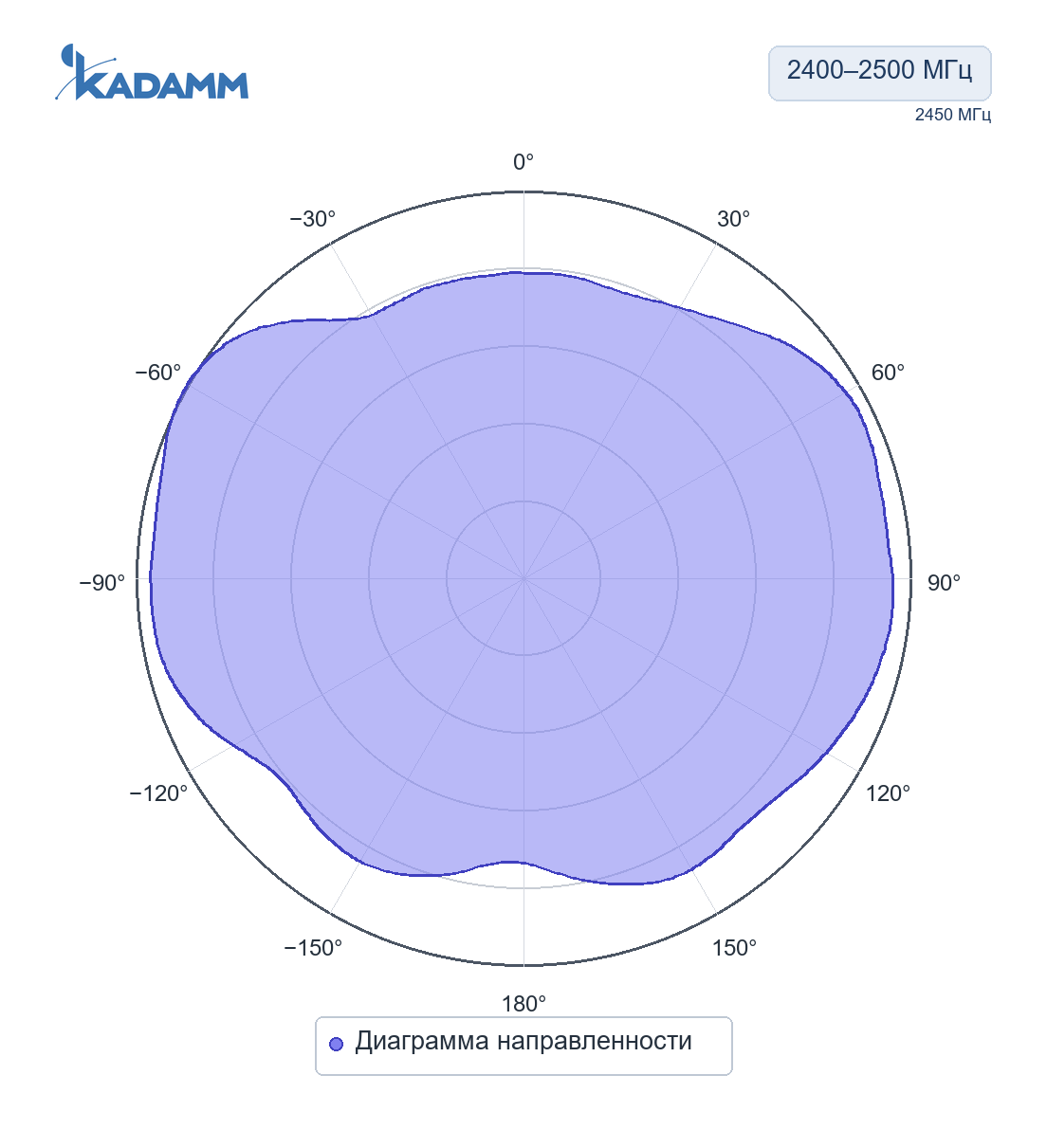

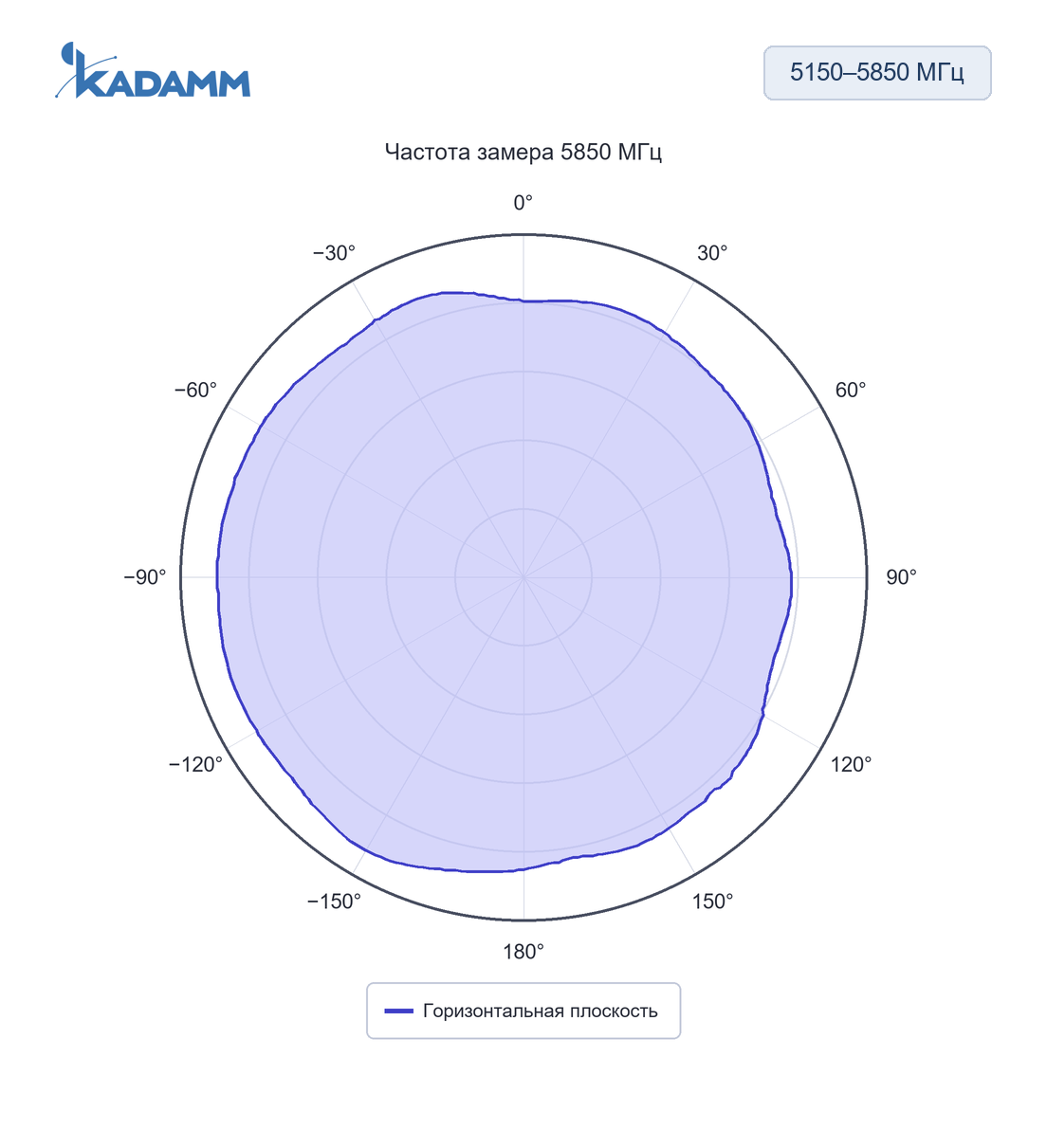

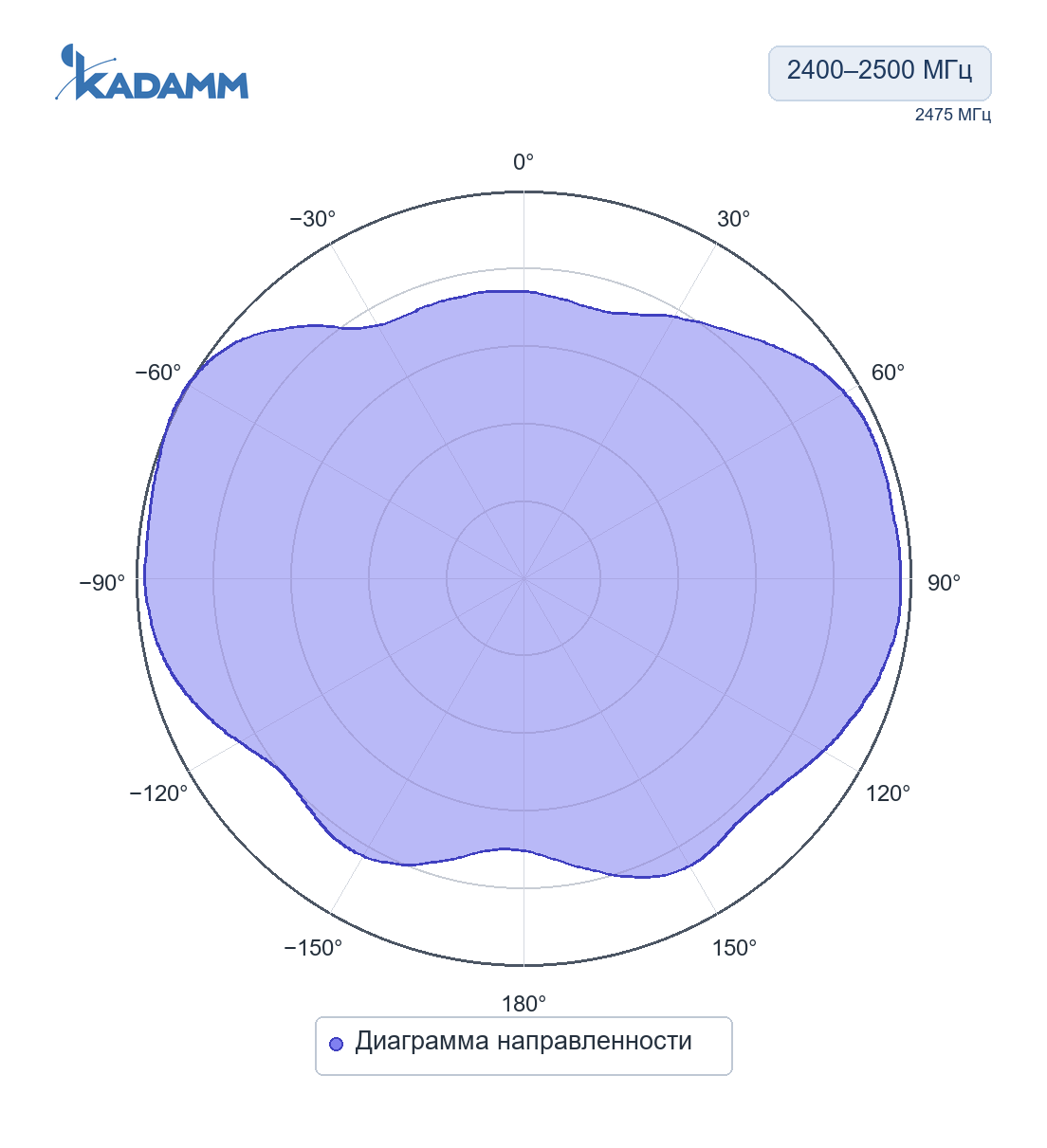

KADAMM AEP-W — встраиваемая антенна Wi-Fi, которая ставится внутрь корпуса устройства. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 2400–2500 / 4900–5850 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.

Характеристики встраиваемой антенны зависят от изделия: размера «земли» на плате, расстояния до металлических деталей, экранов и аккумулятора. Поэтому место установки выбирают по рекомендациям и проверяют согласование уже в готовом корпусе.

Разъём — SMA, SMB, IPEX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AEP-W в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание AEP-W.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AEP-W подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1,7 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 1,7 = 41,7 дБм, то есть около 15 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 41,7 − 100,2 = −58,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах AEP-W:

Перед заказом KADAMM AEP-W сверьте с проектом:

• Частоты оборудования — внутри 2400–2500 и 4900–5850 МГц
• Разъёмы — SMA, SMB, IPEX
• Опора и крепление — по исполнению (см. таблицу «Исполнения»)
• Климат площадки — в пределах −40…+85 °C; KADAMM AEP-24-170, KADAMM AEP-2458-50 — −45…+85 °C

• Крепление AEP-W — по исполнению (см. таблицу «Исполнения»).
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• Уличные соединения AEP-W после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление AEP-W включают в контур заземления и молниезащиты опоры по проекту.
