Антенны Яги: 600–960 МГц, усиление 8–16 дБи.
Что представляет собой антенна

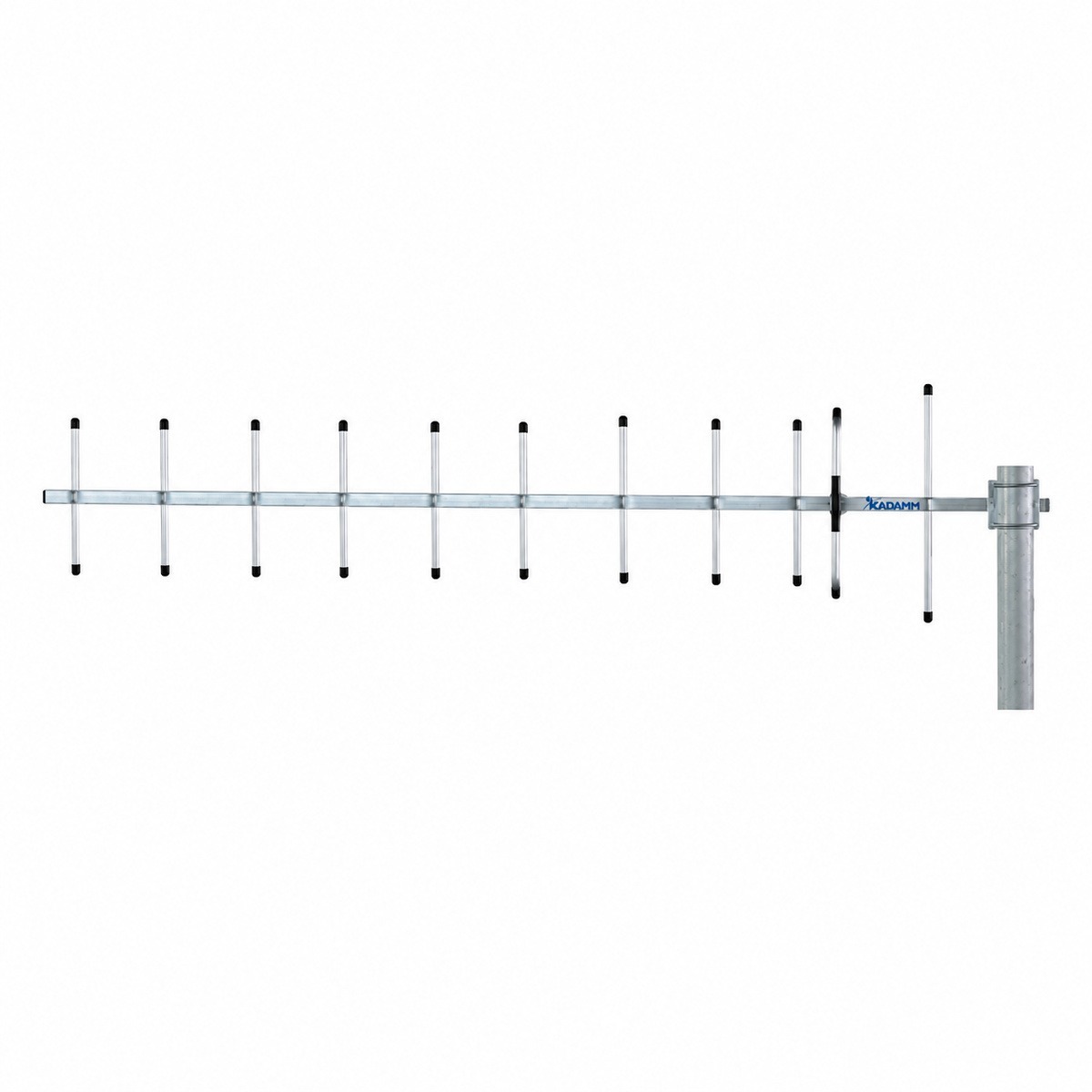

KADAMM YGC — антенны Яги диапазона 600–960 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 8–16 дБи.
Пример расчёта: на 780 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 780 + 20·lg 10 ≈ 110,3 дБ. Антенна с усилением 8 дБи сокращает их на 8 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −63,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100, 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,7 кг, 0,8 кг, 0,9 кг, 1,1; крепление: мачта Ø40–Ø60, мачта Ø40–Ø60 мм; рабочая температура −40…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 600–960 МГц, у SCTC — 698–960 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 600–960 МГц, у PNC — 617–7125 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 600–960 МГц, у YG900 — 860–870 и 902–928 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу YGC с запасом по краям.
Значение YGC по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование YGC с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт YGC.
Крепление: мачта Ø40–Ø60, мачта Ø40–Ø60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 600–960 МГц (2G–5G, LTE, 5G NR) |
| Усиление | 8–16 дБи |
| Порты | 1 порт |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100, 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60, мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 0,7 кг, 0,8 кг, 0,9 кг, 1,1 |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM YGC-14 | 890-960 МГц | 14 | 31°/29° | 1 (вертикальная) | N (розетка) | 1080×185×55 мм |
| KADAMM YGC-16 | 890-960 МГц | 16 | 30°/27° | 1 (вертикальная) | N (розетка) | 1400×185×55 |
| KADAMM YGC-8 | 698-960 МГц | 8 | 68°/65° | 1 (вертикальная) | N (розетка) | 310×207×65 мм |
| KADAMM YGC-9 | 600-960 МГц | 9 | 58°/52° | 1 (вертикальная) | N (розетка) | 460×207×65 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры YGC в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание YGC.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход YGC подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 8 = 48 дБм, то есть около 63 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 780 МГц (середина полосы 600–960 МГц): L = 32,45 + 20·lg 780 + 20·lg 1 = 90,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 48 − 90,3 = −42,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.
Сети и службы в полосах YGC:
Перед заказом KADAMM YGC сверьте с проектом:
- Частоты оборудования — внутри 600–960 МГц
- Мощность на порт — не выше 100, 100 Вт
- Опора и крепление — мачта Ø40–Ø60, мачта Ø40–Ø60 мм
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление YGC — мачта Ø40–Ø60, мачта Ø40–Ø60 мм.
- Уличные соединения YGC после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление YGC включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна выбранной модели и крепёж (по модели)
Документация и поставка
Документы
Техописание и каталог
Техническое описание YGC и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM YGC и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора YGC пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM YGC | KADAMM SCTC | KADAMM PNC | KADAMM YG900 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 600–960 МГц | 698–960 МГц | 617–7125 МГц | 860–870 и 902–928 МГц |
| Усиление | 8–16 дБи | 12 дБи | 9–18 дБи | 14–16 дБи |
| Масса | 0,7 кг, 0,8 кг, 0,9 кг, 1,1 | 4 кг | 0,5 кг, 0,7 кг, 1,1 кг, 2,9 кг | 0,7 кг, 1,1 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
