Что представляет собой панель

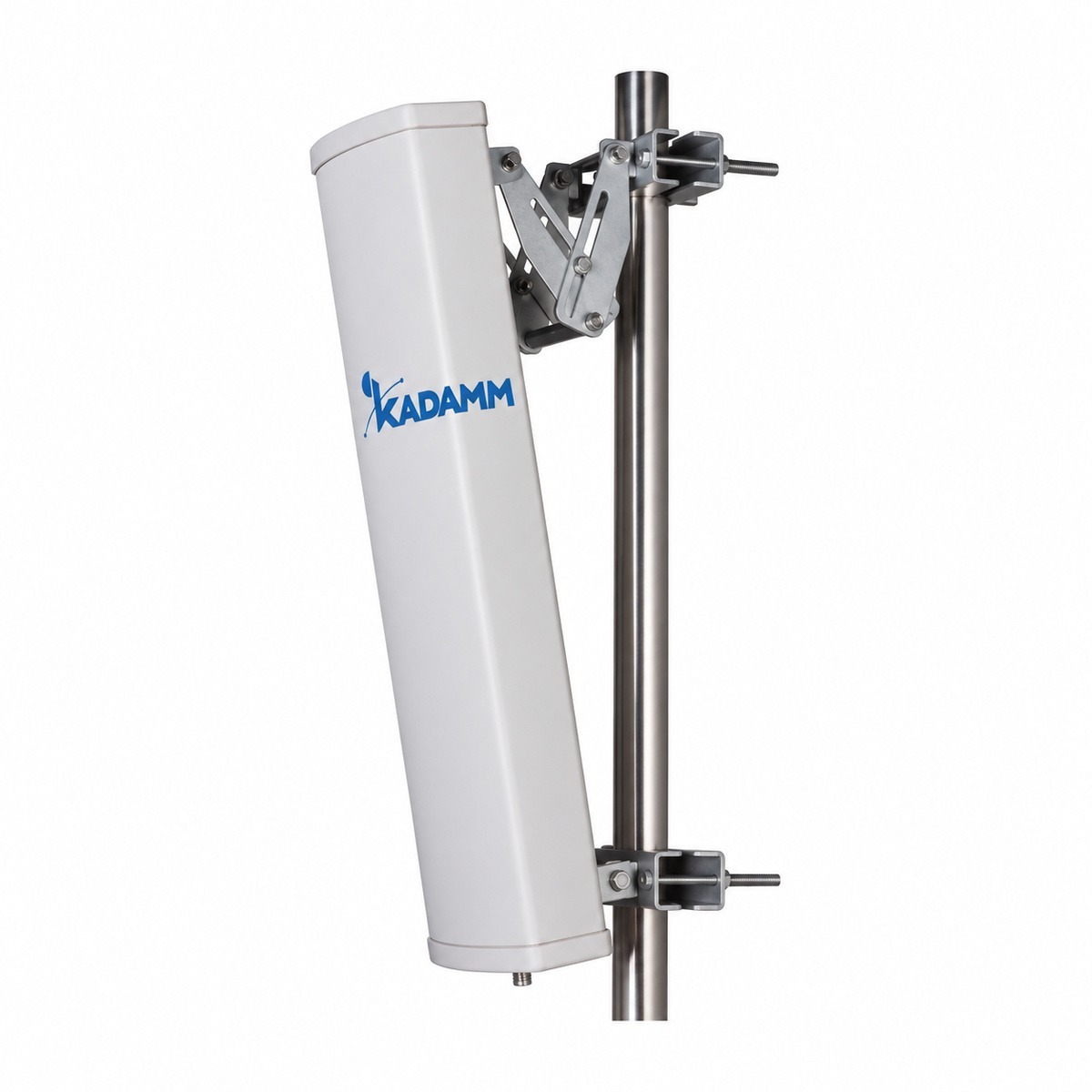

KADAMM SCTC — секторные антенны диапазона 698–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Из параметров диаграммы: усиление — до 12 дБи.
Механика: масса 4 кг; крепление на трубу мачта Ø40–Ø60 мм; рабочая температура −40…+65 °C. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM
- Полосы 698–960 МГц, у YGC — 600–960 МГц
- Усиление 12 дБи, у YGC — 8–16 дБи (больше на 4 дБ)
Запас по дальности больше у KADAMM SCTC; KADAMM YGC легче и проще в монтаже.
- Полосы 698–960 МГц, у YG900 — 860–870 и 902–928 МГц
- Усиление 12 дБи, у YG900 — 14–16 дБи (меньше на 2 дБ)
- Тяжелее на 3,3 кг (4 кг и 0,7 кг, 1,1 кг)
KADAMM YG900 даёт больше усиления; у KADAMM SCTC в пользу выбора — свой набор полос.
- Полосы 698–960 МГц, у PNC — 617–7125 МГц
- Усиление 12 дБи, у PNC — 9–18 дБи (больше на 3 дБ)
- Тяжелее на 3,5 кг (4 кг и 0,5 кг, 0,7 кг, 1,1 кг, 2,9 кг)
Запас по дальности больше у KADAMM SCTC; KADAMM PNC легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу SCTC с запасом по краям.
Значение SCTC по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование SCTC с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт SCTC.
Крепление: мачта Ø40–Ø60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 698–960 МГц (2G–5G, LTE, 5G NR) |
| Усиление | 12 дБи |
| Порты | 1 порт |
| КСВН | ≤2 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 4 кг |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры SCTC в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание SCTC.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход SCTC подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 52 − 90,8 = −38,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
SCTC ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
Сети и службы в полосах SCTC:
Перед заказом KADAMM SCTC сверьте с проектом:
- Частоты оборудования — внутри 698–960 МГц
- Мощность на порт — не выше 100 Вт
- Опора и крепление — мачта Ø40–Ø60 мм
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление SCTC — мачта Ø40–Ø60 мм.
- После затяжки соединения SCTC на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление SCTC включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна выбранной модели и крепёж (по модели)
Документация и поставка
Документы
Техописание и каталог
Техническое описание SCTC и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM SCTC и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора SCTC пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

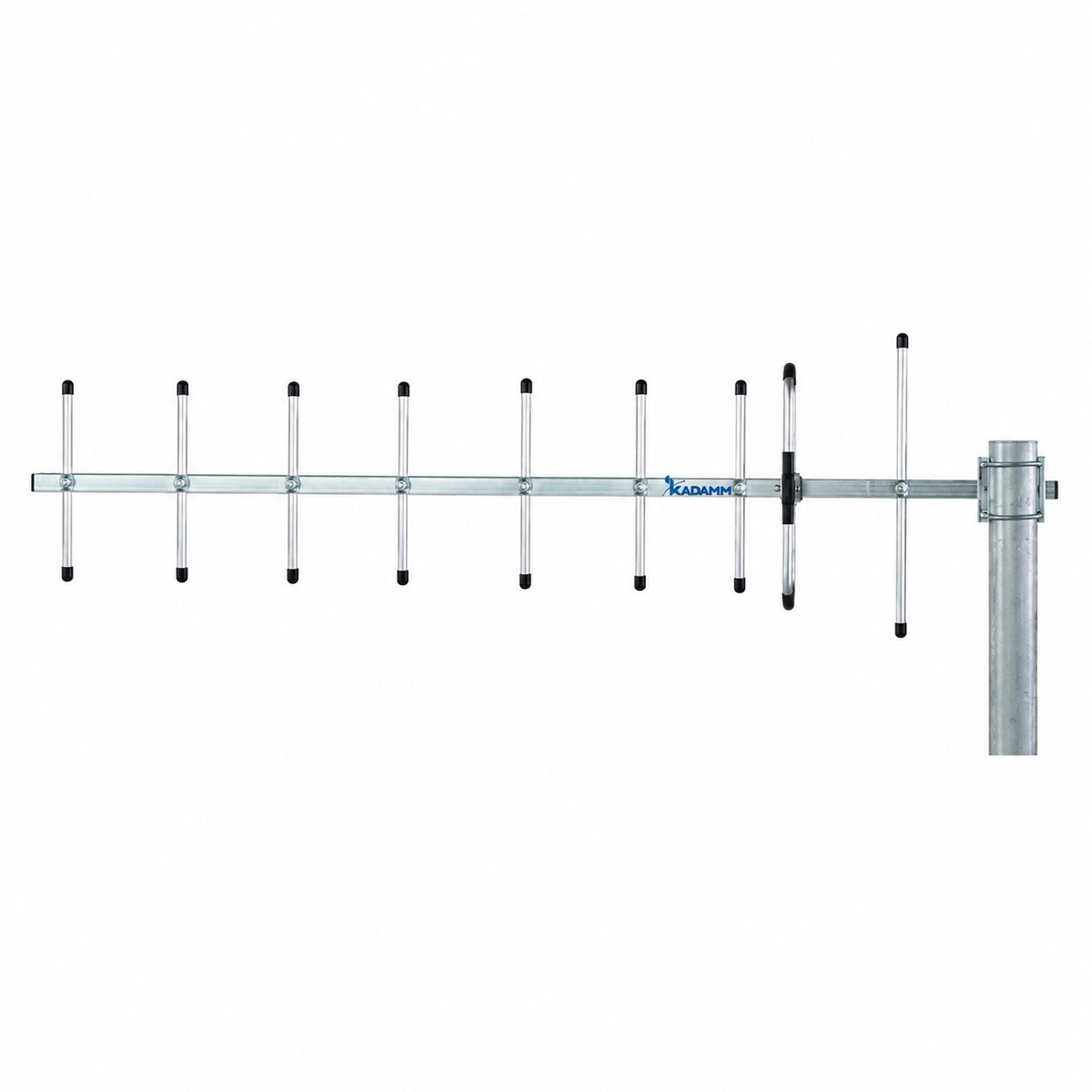

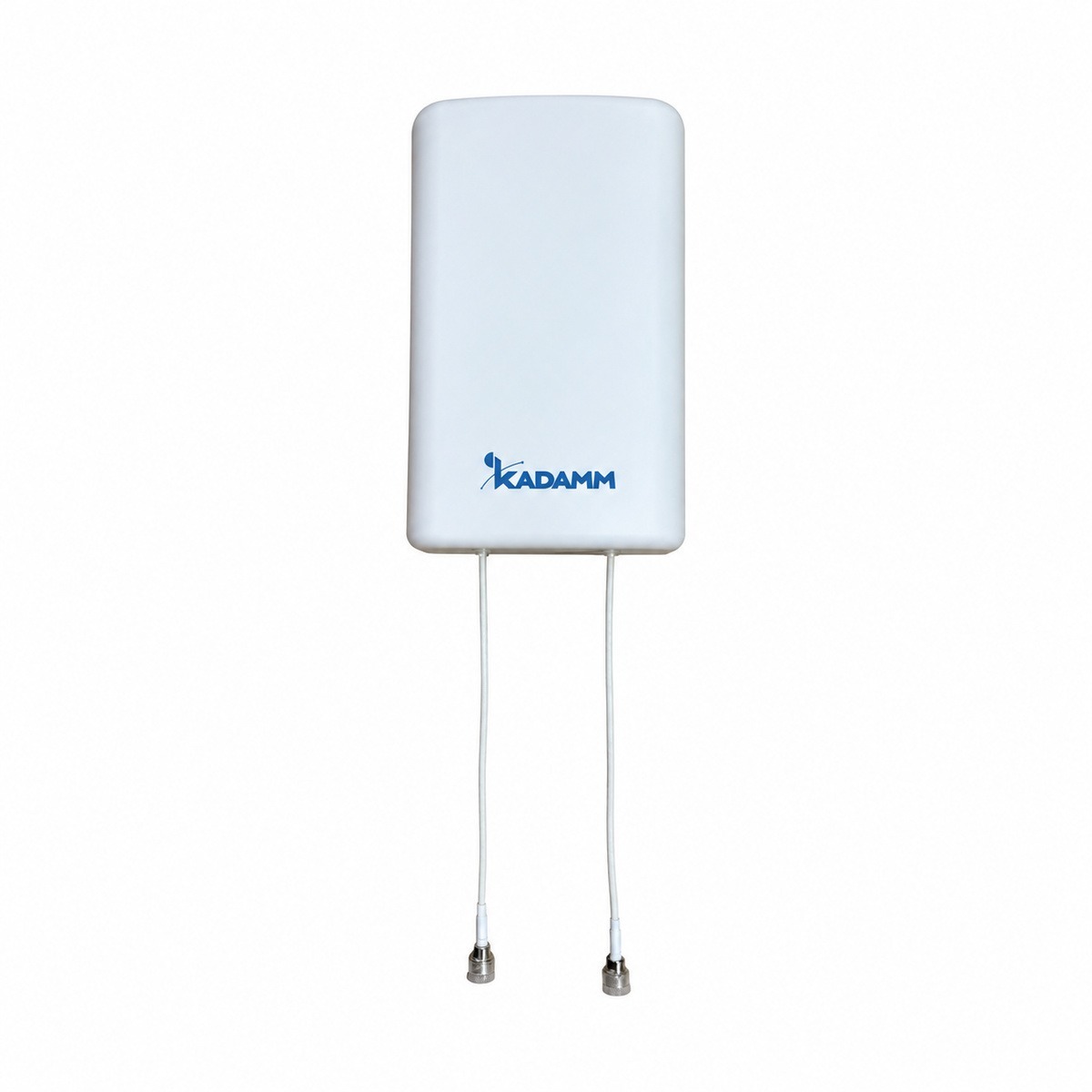

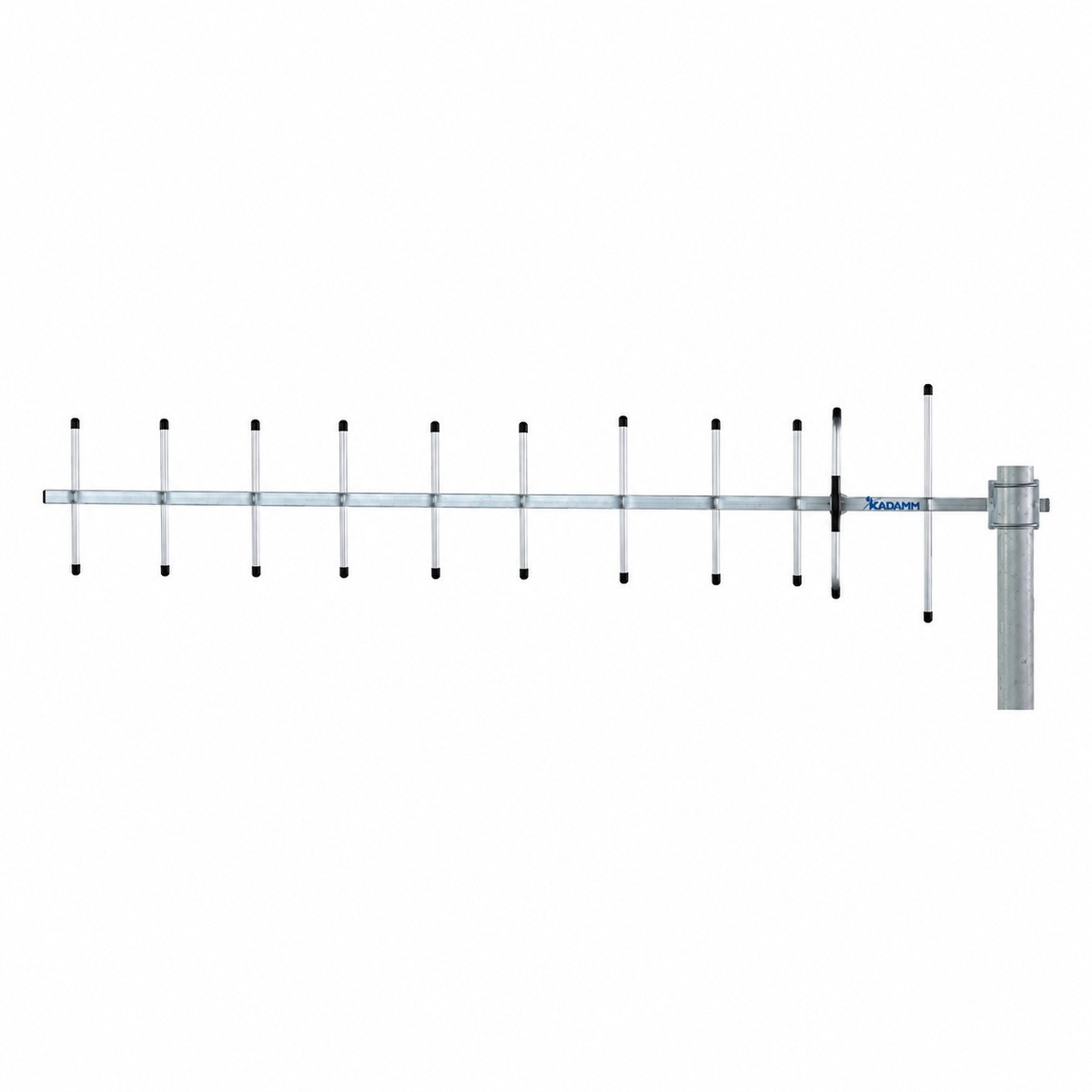

| Параметр | KADAMM SCTC | KADAMM YGC | KADAMM YG900 | KADAMM PNC |
|---|---|---|---|---|
