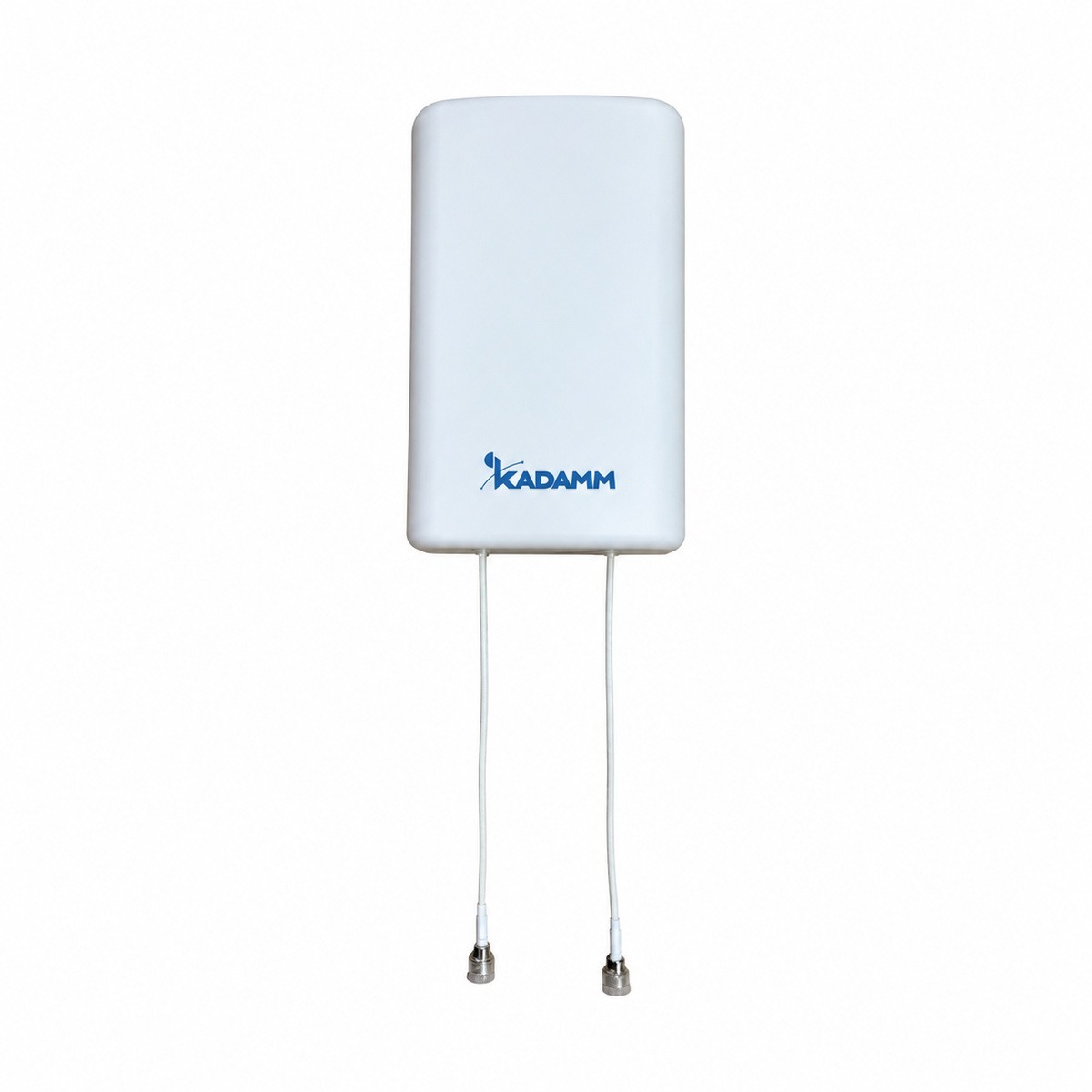

KADAMM PNC — панельные направленные антенны 617–7125 МГц: 9–18 дБи, 8 моделей

KADAMM PNC — панельные направленные антенны диапазона 617–7125 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор, а назад — ослабленно.

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 3871 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 3871 + 20·lg 3 ≈ 113,7 дБ. Антенна с усилением 9 дБи сокращает их на 9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −64,7 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5, ≤1,8, ≤2, ≤2,5; допустимая мощность 100, 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: масса 0,5 кг, 0,7 кг, 1,1 кг, 2,9 кг; крепление: мачта Ø30–Ø50, мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм; рабочая температура −40…+65 °C.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры PNC в таблицах выше.
• IEC 60529 — документ, на который ссылается техническое описание PNC.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход PNC подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3871 МГц (середина полосы 617–7125 МГц): L = 32,45 + 20·lg 3871 + 20·lg 1 = 104,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 49 − 104,2 = −55,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах PNC:

Перед заказом KADAMM PNC сверьте с проектом:

• Частоты оборудования — внутри 617–7125 МГц
• Мощность на порт — не выше 100, 100 Вт
• Опора и крепление — мачта Ø30–Ø50, мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление PNC — мачта Ø30–Ø50, мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм.
• После затяжки соединения PNC на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление PNC включают в контур заземления и молниезащиты опоры по проекту.
