KADAMM YG900 — антенны Яги 860–870 / 902–928 МГц: 14–16 дБи, 4 модели

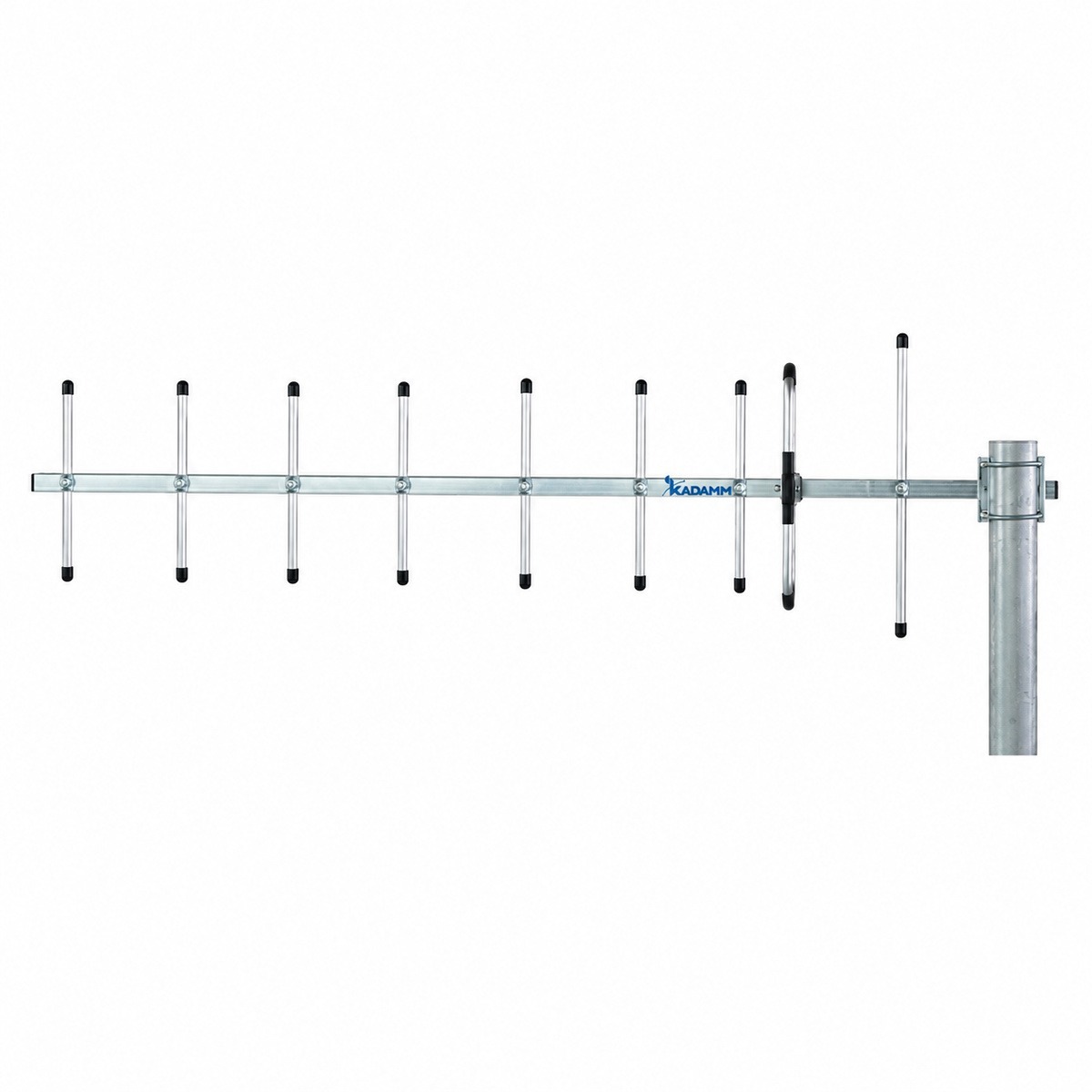

KADAMM YG900 — антенны Яги диапазона 860–870 / 902–928 МГц. Это антенна «волновой канал»: на общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Директоры «подтягивают» излучение вперёд, рефлектор отражает его, и антенна работает как прожектор: чем больше директоров и длиннее траверса, тем уже луч и выше усиление — у этой модели 14–16 дБи.

Пример расчёта: на 865 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 865 + 20·lg 10 ≈ 111,2 дБ. Антенна с усилением 14 дБи сокращает их на 14 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −52,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: масса 0,7 кг, 1,1 кг; крепление: мачта Ø40–Ø60 мм; рабочая температура −40…+65 °C.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры YG900 в таблицах выше.
• IEC 60529 — документ, на который ссылается техническое описание YG900.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход YG900 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 865 МГц (середина полосы 860–870 МГц): L = 32,45 + 20·lg 865 + 20·lg 1 = 91,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54 − 91,2 = −37,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Яги применяют для связи с удалённой базовой станцией или ретранслятором, как донорские антенны репитеров, для радиоканалов телеметрии и приёма на краю зоны покрытия.

Сети и службы в полосах YG900:

Перед заказом KADAMM YG900 сверьте с проектом:

• Частоты оборудования — внутри 860–870 и 902–928 МГц
• Мощность на порт — не выше 100 Вт
• Опора и крепление — мачта Ø40–Ø60 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление YG900 — мачта Ø40–Ø60 мм.
• После затяжки соединения YG900 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление YG900 включают в контур заземления и молниезащиты опоры по проекту.

Другие модели этого раздела каталога KADAMM: Направленные антенны: Яги и логопериодические →
