КАДАММ (KADAMM) · Серия ТЛ40xx
Аналоговый аппарат в нержавеющем корпусе AISI 304: дополнительная клавиша регулировки громкости и окошко под бумажную табличку с номерами экстренных служб. Клавиатура на 12 кнопок из цинкового сплава, антивандальная трубка с бронерукавом, IP54 (опц. IP65), IK9. Стальная пластина толщиной 2 мм. Питание идёт от телефонной линии 48 В.
Аналоговый · DTMF
12 кнопок + клавиша громкости
Окошко под табличку служб
Нержавейка AISI 304 · 2 мм
IP54 (опц. IP65) · IK9
DTMF
Тональный набор
AISI 304
Нержавейка
2 мм
Сталь, толщина
IP54
Защита (опц. IP65)
IK9
Ударопрочность 10 Дж
3,8 кг
Вес
О модели

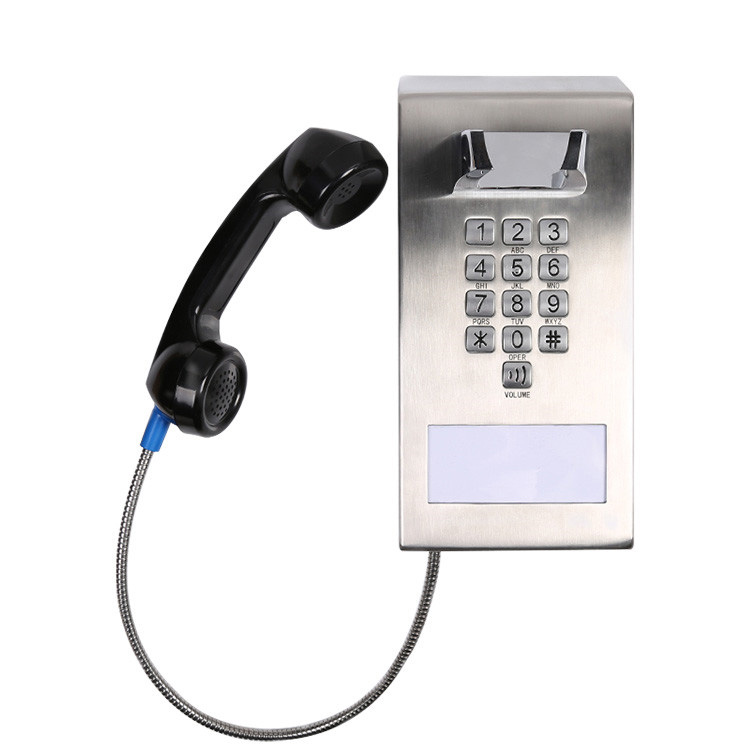

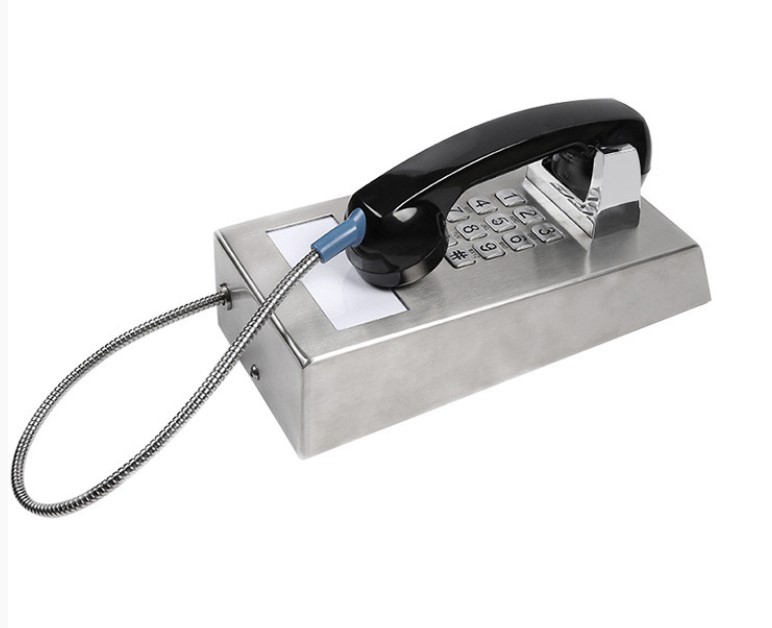

КАДАММ ТЛ4033 — промышленный антивандальный телефон в нержавеющем корпусе AISI 304. Это расширенная версия ТЛ4030 с двумя важными дополнениями: отдельная клавиша регулировки громкости прямо на аппарате и окошко под табличку, куда вставляется бумажная вкладка с номерами экстренных служб (пожарная, скорая, полиция, охрана, диспетчер). Стальная пластина имеет толщину 2 мм. Трубка антивандальная, шнур бронированный, питание — от стандартной телефонной линии 48 В.
Окошко с табличкой — главная особенность модели. На постах экстренной связи пользователю не нужно ничего вспоминать: необходимые номера всегда перед глазами под защитной плёнкой. Бумажную вкладку можно в любой момент перепечатать и заменить. Решение под общественные места — вокзалы, парки, метро, проходные, медицинские учреждения.
Ключевые преимущества

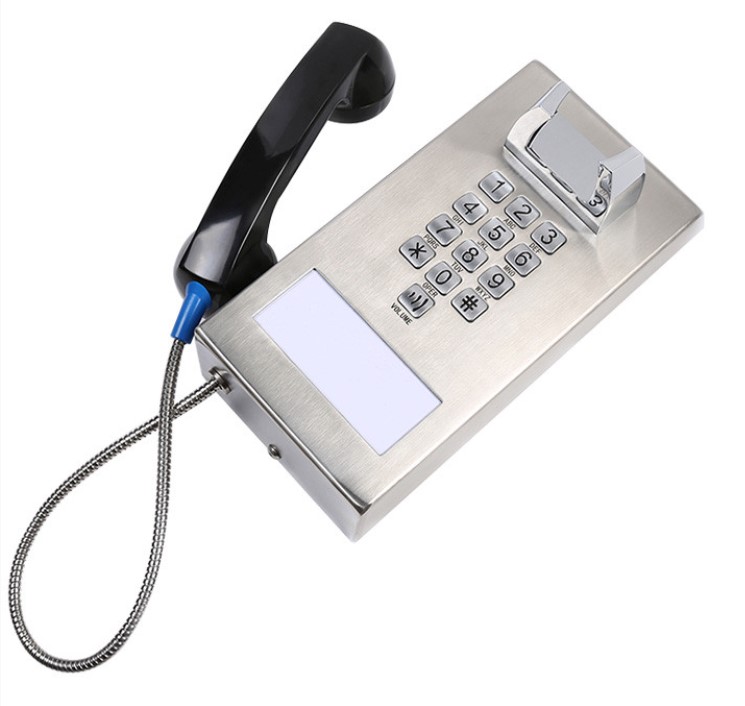

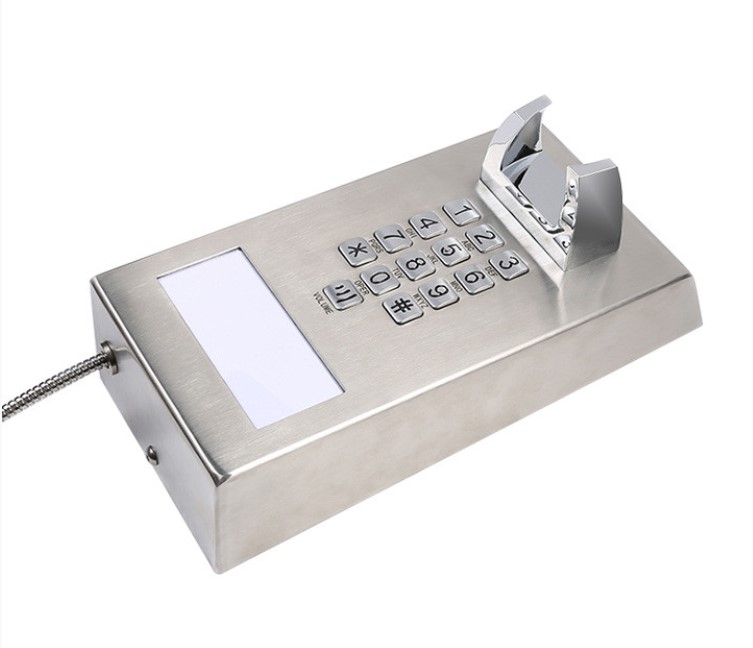

Окошко под табличку с номерами служб
Прозрачное окошко на лицевой панели под бумажную вкладку с номерами экстренных служб. Вкладку можно перепечатать и заменить в любой момент — гравировка или специальная табличка не потребуются.
Отдельная клавиша регулировки громкости
Здесь, в отличие от базового ТЛ4030, добавлена отдельная клавиша: громкость разговора подстраивается прямо с аппарата. Полезно там, где фоновый шум меняется на протяжении смены.
12 кнопок из цинкового сплава
Набор цифр в полном объёме: 0–9, * и #. Литые цинковые клавиши устойчивы к ударам, не залипают от грязи и не пропускают влагу.
Корпус из нержавейки AISI 304, сталь 2 мм
Антикоррозийный материал с прямо заявленной толщиной стальной пластины 2 мм. Стандарт пищевой, фармацевтической и медицинской промышленности — санитарная мойка разрешена.
Антивандальная трубка с бронерукавом
Трубка усиленной конструкции и бронированный шнур из плетёной стали противостоят попыткам перерезания. Для общественных мест с высоким риском вандализма.
Питание от телефонной линии 48 В
Отдельный блок питания не требуется: аппарат запитывается стандартной парой 48 В (диапазон 20–75 В). Совместим с любой аналоговой АТС и мини-АТС.
Что означают стандарты защиты
IP54 / IP65
В базе — защита от пыли и от брызг воды (IP54). Опционально — полная пылезащита и защита от струй воды (IP65) под уличный монтаж с навесом.
IK9 (10 Дж)
Трубка и корпус держат удар стальной болванкой массой 5 кг с высоты 200 мм. Этого хватает для производственных цехов и общественных мест.
DTMF
Тональный набор — стандарт всех современных АТС. Работает с голосовыми меню (IVR), переадресацией и конференц-связью.
WF1
Противокоррозионная защита лёгкого исполнения. Годится для прибрежных и слабоагрессивных сред (влажность 95%, солевой туман).
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | антивандальный с клавиатурой |
| Режим связи | аналоговый |
| Способ набора | тоновый (DTMF) |
| Клавиатура | 12 кнопок из цинкового сплава |
| Доп. клавиша | регулировка громкости |
| Окошко под табличку служб | есть |
| Питание | от телефонной линии 48 В (20–75 В) |
| Громкость звонка (1 м) | не менее 80 дБ (A) |
| Защита и климат | |
|---|---|
| Степень защиты | IP54 (опционально IP65) |
| Ударопрочность | IK9 (10 Дж) |
| Степень коррозии | WF1 |
| Материал корпуса | нержавеющая сталь AISI 304 |
| Толщина стальной пластины | 2 мм |
| Шнур трубки | бронированный, антивандальный |
| Температура эксплуатации | от −40 до +70 °C |
| Относительная влажность | до 95 % |
| Габариты и крепление | |
|---|---|
| Габариты (В×Ш×Г) | 287,5 × 135 × 134,2 мм |
| Размер упаковки | 530 × 350 × 350 мм |
| Вес аппарата (прибл.) | 3,8 кг |
| Крепление | к вертикальной поверхности (настенное) |
| Точки крепления | 4 отверстия ∅10,5 мм |
| Подключение | телефонный кабель с разъёмом RJ11 (в комплекте) |
| Полоса частот микрофона | 250–3000 Гц |
| Ток в режиме ожидания | не более 0,1 А |
| Надёжность и поставка | |
|---|---|
| Среднее время безотказной работы | 10 000 часов |
| Среднее время восстановления | не более 30 минут |
| Цвет (стандарт) | натуральная нержавейка |
| Опционально | жёлтый, красный или другой цвет |
| Производитель | КАДАММ |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Гарантия | 36 месяцев со дня ввода |
Сравнение с похожими моделями
ТЛ4033 — универсальный антивандальный аппарат с табличкой служб. Ниже — как он соотносится с другими моделями серии 40xx.
| Параметр | ТЛ4033 ◀ | ТЛ4030 | ТЛ4032 | ТЛ4023 |
|---|---|---|---|---|
| Фото | |  |  |  |
| Связь | Аналоговая | Аналоговая | Аналоговая | Аналоговая ЦБ |
| Клавиатура | 12 кнопок | 12 кнопок | 12 кнопок | Нет (hot-line) |
| Клавиша громкости | Есть | Нет | Нет | Нет |
| Окошко под табличку | Есть | Нет | Нет | Нет |
| Материал клавиш | Цинковый сплав | Цинковый сплав | Хромированный металл | — |
| Корпус | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 |
| Степень защиты | IP54 (опц. IP65) | IP54 (опц. IP65) | IP54 | IP54 |
| Габариты | 287,5×135×134,2 мм | 287,5×135×75 мм | 150×110×45 мм | 118×116×59,5 мм |
| Вес | 3,8 кг | 3,5 кг | 2 кг | 2 кг |
| MTBF | 10 000 ч | 10 000 ч | — | — |
| Питание | От линии 48 В | От линии 48 В | От линии | От линии (ЦБ) |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ4033Номера экстренных служб должны быть выведены прямо на аппарат (окошко под табличку)
Громкость должна регулироваться пользователем с самого аппарата
Сценарий — общественный пост связи с несколькими типовыми адресатами
Если табличка и регулировка громкости не нужны — берите базовый ТЛ4030 (есть и SIP-вариант)
Громкость должна регулироваться пользователем с самого аппарата
Сценарий — общественный пост связи с несколькими типовыми адресатами
Если табличка и регулировка громкости не нужны — берите базовый ТЛ4030 (есть и SIP-вариант)
Области применения
Транспортные узлы
Аэропорты, вокзалы, автостанции, метрополитен. В табличке — диспетчер вокзала, медпункт, полиция, такси. Универсальный пост связи для пассажиров.
Парки и общественные места
Набережные, городские парки, спортплощадки. В табличке — скорая, полиция, пожарная, служба парка. Понятный сценарий связи для посетителей.
Медицинские учреждения
Поликлиники, больницы, диспансеры. В табличке — дежурный врач, пост медсестры, реанимация, охрана. AISI 304 допускает санитарную обработку.
Образовательные учреждения
ВУЗы, школы, общежития. В табличке — охрана, администрация, дежурный, медпункт. Антивандальная конструкция держит интенсивную эксплуатацию.
Гостиницы и хостелы
Общие зоны, лифтовые холлы. В табличке — охрана, ресепшен, ресторан, инженерная служба. Нержавеющий корпус вписывается в интерьер.
Производственные предприятия
Проходные, склады, цеха. В табличке — мастер смены, диспетчер, медпункт, охрана. Питание от стандартной АТС, подключение простое.
Монтаж и настройка
- 1Вскройте упаковку и сверьте комплектность по упаковочному листу. Бумажную вкладку с номерами служб подготовьте заранее — распечатайте по размеру окошка.
- 2Подготовьте АТС: заведите абонентскую линию под этот аппарат. Проверьте номера, которые пойдут на табличку.
- 3Разметьте 4 крепёжных отверстия по габаритам корпуса. Трубку обычно размещают на высоте 1400–1500 мм от пола.
- 4Смонтируйте аппарат на вертикальной поверхности, используя крепёж из комплекта.
- 5Заведите телефонный кабель и подключите к клемме RJ11.
- 6Заложите бумажную вкладку с номерами служб в окошко под табличку. Установите защитную плёнку/стекло согласно инструкции.
- 7Подсоедините линию. Снимите трубку — должен появиться сигнал станции.
- 8Наберите тестовый номер, оцените громкость и подстройте её клавишей регулировки.
Опции по запросу
Стоимость опций и сроки их изготовления сообщит менеджер по запросу.
Исполнение IP65
Полная пылезащита и защита от струй воды под уличную установку с небольшим козырьком. Заказывается при оформлении.
Цвет корпуса по запросу
Базово — натуральная нержавейка. По запросу: красный, жёлтый либо иной цвет RAL. Срок поставки 4–8 недель.
Трубка с PTT-кнопкой
Кнопка «нажми и говори», активирующая передачу голоса. Полезна там, где фоновый шум высок.
Дополнительный микрофон с шумоподавлением
Активный фильтр для шумных помещений: фоновый шум снижается на 15–20 дБ.
Печать таблички по дизайну заказчика
По запросу печатаем бумажную вкладку с логотипом и фирменным дизайном. Детали — у менеджера.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с RJ11 | ✓ |
| Монтажный комплект | ✓ |
| Паспорт | ✓ |
| Руководство по эксплуатации* | ✓ |
* Руководство прикладывается на каждые 10 или менее аппаратов в один адрес. Бумажную вкладку для окошка под табличку заказчик готовит отдельно (по запросу — печать по дизайну).
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Что вставляется в окошко под табличку?Бумажная вкладка с номерами экстренных служб: скорая, пожарная, полиция, охрана, диспетчер и т.д. Заказчик может подготовить её сам — распечатать на принтере по размеру окошка — либо заказать печать у поставщика по фирменному дизайну. Прозрачная плёнка/стекло защищает вкладку от влаги и загрязнения.
Как заменить табличку?Защитная плёнка/стекло окошка снимается (обычно через фиксаторы или винты), на её место ставится новая бумажная вкладка, после чего плёнка/стекло возвращается. Операция выполняется прямо на месте установки, снимать аппарат со стены не требуется.
Чем ТЛ4033 отличается от ТЛ4030?ТЛ4030 — базовое исполнение без окошка под табличку и клавиши громкости, чуть легче (3,5 кг vs 3,8 кг) и с меньшей глубиной (75 мм vs 134,2 мм). ТЛ4033 — расширенное: добавлены окошко с табличкой служб и клавиша регулировки громкости. Материалы, корпус и защита совпадают.
Как работает клавиша регулировки громкости?Это отдельная клавиша на корпусе, расположенная под цифровой клавиатурой. Нажатиями громкость звонка и разговора подстраивается под фоновый шум конкретной точки. Пользователю удобно — обращаться к администратору АТС не нужно.
Есть ли SIP-версия?ТЛ4033-IP — самостоятельный артикул в IP/SIP-исполнении. В этом материале его данных нет: за характеристиками и для заказа обращайтесь к менеджеру КАДАММ.
Можно ли использовать в SIP-телефонии напрямую?К SIP-АТС аналоговый ТЛ4033 подключается только через ATA-шлюз (Analog Telephone Adapter). Прямое подключение к SIP даёт версия ТЛ4033-IP либо другие IP-аппараты КАДАММ.
Подходит ли для уличной установки?В базовом IP54 — исключительно внутри помещений или под навесом. Для открытого уличного монтажа заказывайте исполнение IP65. Самые жёсткие условия (нефтехимия, порты, прямой дождь) закрывают всепогодные модели в литом алюминии (1830/1840).
Какие гарантийные обязательства?Гарантия составляет 36 месяцев со дня ввода в эксплуатацию и не более 40 месяцев со дня отгрузки. Это стандартные условия для промышленной техники КАДАММ.
Гарантии и сервис
Гарантия
36 месяцев
Со дня ввода в эксплуатацию, но не свыше 40 месяцев со дня отгрузки.
MTBF
10 000 часов
Средняя наработка на отказ при штатной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
