КАДАММ (KADAMM) · Серия ТЛ40xx
Малогабаритный аналоговый аппарат для горячей линии экстренной связи. Номеронабиратель отсутствует: снятая трубка автоматически соединяет с заранее заданным абонентом АТС. Корпус выполнен из нержавеющей стали AISI 304, шнур трубки защищён бронерукавом, класс IP54. Питание поступает от абонентской линии.
Аналоговый ЦБ · hot-line
Без номеронабирателя
Нержавейка AISI 304
IP54 · настенный
От телефонной линии 48 В
Hot-line
Автонабор АТС
AISI 304
Нержавейка
IP54
Степень защиты
118×116
Габариты, мм
2 кг
Вес
48 В
От линии
О модели

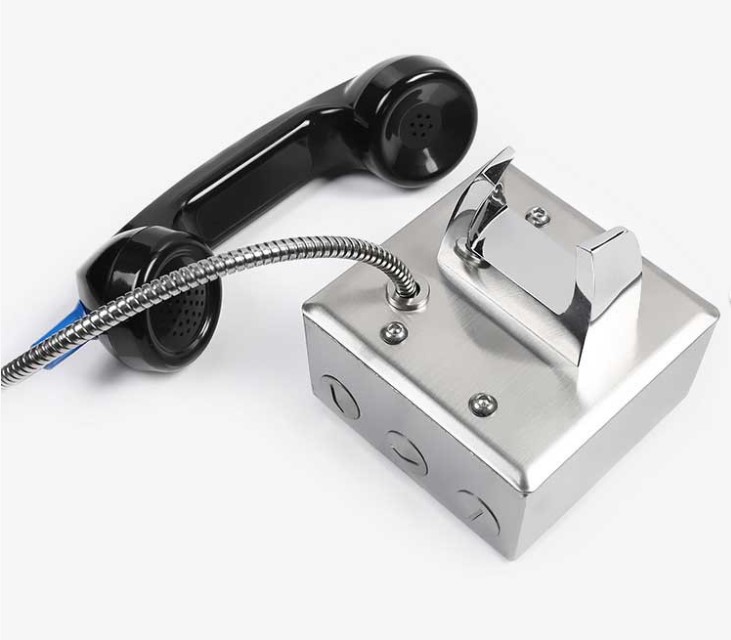

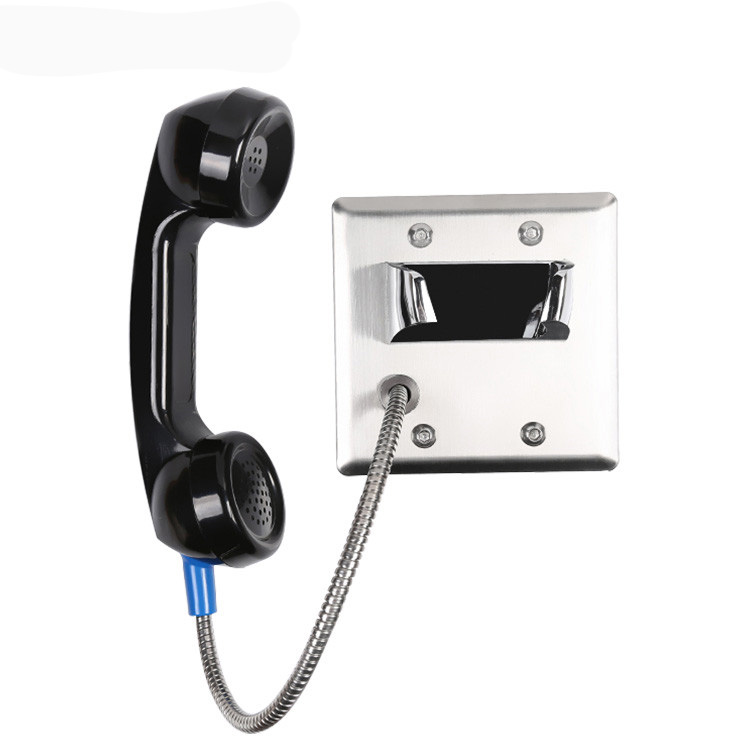

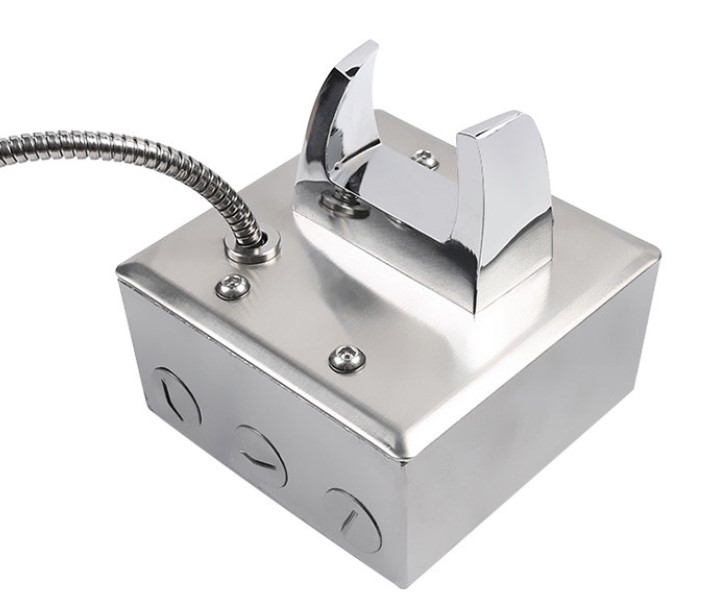

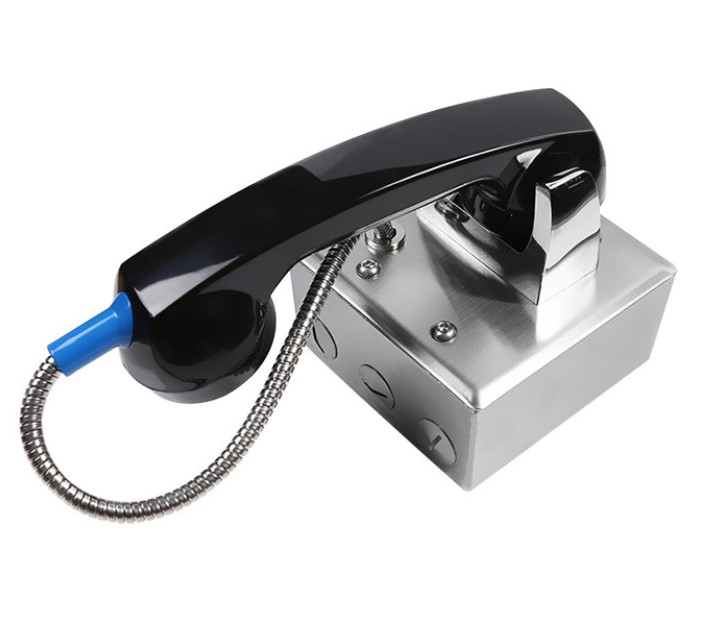

КАДАММ ТЛ4023 — антивандальный телефон системы центральной батареи (ЦБ) для горячей линии экстренной связи. Номеронабиратель в конструкции не предусмотрен: стоит снять телефонную трубку, и АТС автоматически соединяет с заранее заданным номером. Так работает классическая схема «ЦБ»: питание и логика hot-line формируются на стороне АТС, а сам аппарат остаётся простым и надёжным. Корпус — нержавеющая сталь 304, шнур трубки бронированный, класс IP54.
Это самая компактная hot-line модель КАДАММ: габариты всего 118 × 116 × 59,5 мм при массе 2 кг. Такой аппарат встаёт там, где места под монтаж мало: ниши лифтов, опорные стойки, узкие проёмы, соседство с другим оборудованием. Сценарий «поднял трубку — пошёл вызов диспетчеру» реализуется настройками АТС.
Ключевые преимущества
Hot-line — одно действие, один вызов
Достаточно снять трубку — соединение с диспетчером устанавливается само. Ни набора номера, ни обучения пользователя не требуется. Для постов экстренной связи схема предельно простая и надёжная.
Корпус из нержавейки AISI 304
Коррозии не подвержена, не магнитится, переносит санитарную мойку. Стандарт для пищевой, фармацевтической и медицинской промышленности.
Вандалозащищённая трубка с бронерукавом
Плетёная стальная оплётка шнура не даёт его перерезать. Сама трубка усилена под общественные места с высоким риском вандализма.
Компактные габариты 118 × 116 × 59,5 мм
В линейке КАДАММ это один из самых компактных аппаратов. Годится для нишевого монтажа: лифты, опорные стойки, шкафы автоматики, соседство с другим оборудованием.
Питание от абонентской линии
Ни отдельный блок питания, ни PoE-инжектор не понадобятся. Питание и обслуживание идут по стандартной телефонной линии 48 В (20–75 В). Логика hot-line задаётся на АТС.
Магнитный переключатель с герконом
Снятие трубки фиксирует бесконтактный датчик. Окисление и износ контактов ему не грозят — в отличие от классического кнопочного рычага.
Что означают стандарты защиты
IP54
Пыль проникает лишь ограниченно, брызги воды с любых направлений не вредят. Базовое промышленное исполнение, покрывающее большинство внутренних применений.
Антивандальное исполнение
Нержавеющая сталь AISI 304 в корпусе, антивандальная трубка с бронированным шнуром, винтовая клемма RJ11 без выступающих элементов.
ЦБ (Центральная Батарея)
Питание и сигнализацию формирует АТС «центральной батареи». За счёт этого конструкция предельно проста: ни звонка с собственным питанием, ни блока питания.
Hot-line / Автонабор
Логику прямого вызова реализует АТС: как только трубка снята, станция автоматически соединяет с заранее заданным номером.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | антивандальный ЦБ, прямой вызов |
| Режим связи | аналоговый |
| Способ набора | автонабор (без номеронабирателя) |
| Подключение | кабель с винтовой клеммой RJ11 |
| Питание | от абонентской линии |
| Подключение микрофона | доступен дополнительный с шумоподавлением |
| Переключатель трубки | магнитный, с герконом |
| Шнур трубки | защищён бронерукавом |
| Корпус и защита | |
|---|---|
| Материал корпуса | нержавеющая сталь AISI 304 |
| Степень защиты | IP54 |
| Антивандальная конструкция | трубка усилена, шнур в бронерукаве |
| Крепление | к вертикальной поверхности (настенное) |
| Установка | винты M20, центральное отверстие |
| Цвет | натуральная нержавейка |
| Среда применения | общественная, промышленная |
| Стойкость к коррозии | высокая (AISI 304) |
| Габариты и комплектация | |
|---|---|
| Габариты (В×Ш×Г) | 118 × 116 × 59,5 мм |
| Габариты с трубкой | до 130 мм |
| Вес аппарата | 2 кг |
| Производитель | КАДАММ |
| Страна производства | Китай |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
| Срок поставки со склада | по запросу |
| Гарантия | по согласованию |
| Применение | |
|---|---|
| Тип сценария | Hot-line горячей линии |
| Кто настраивает hot-line | АТС-инженер на стороне станции |
| Возможность изменить адресата | перенастройка АТС, без вмешательства в аппарат |
| Безопасность | пользователь не может набрать другой номер |
| Объекты | лифты, посты эвакуации, узкие ниши, мед. учреждения |
| Совместимость с АТС | любая аналоговая АТС с поддержкой ЦБ-аппаратов |
| Совместимость с SIP | через ATA-шлюз (ATá) |
| Аналог в IP-исполнении | ТЛ3035 (SIP, нержавейка) |
Сравнение с похожими моделями
Среди hot-line моделей КАДАММ у ТЛ4023 наименьшие габариты. Далее — отличия от близких аппаратов прямого вызова из разных линеек.
| Параметр | ТЛ4023 ◀ | ТЛ1012-БН | ТЛ3035 | ТЛ4030 |
|---|---|---|---|---|
| Фото | |  | — |  |
| Связь | Аналоговая ЦБ | Аналоговая | IP (SIP) | Аналоговая |
| Сценарий | Hot-line | Hot-line | Hot-line | Полноценный набор |
| Клавиатура | Нет | Нет | Нет (1 кн.) | 12 кнопок |
| Корпус | Нержавейка AISI 304 | Литой алюминий | Нержавейка AISI 304 | Нержавейка AISI 304 |
| Степень защиты | IP54 | IP66 | IP54 (опц. IP65) | IP54 (опц. IP65) |
| Габариты | 118×116×59,5 мм | 200×332×143 мм | 165×110×45 мм | 287,5×135×75 мм |
| Вес | 2 кг | 5 кг | 2 кг | 3,5 кг |
| Питание | От линии (ЦБ) | От линии 48 В | PoE / DC 12 В | От линии 48 В |
| Применение | Компактные ниши | Тяжёлая промышленность | IP-сети | Универсальный |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ4023Нужны минимальные габариты — под нишевый монтаж в стеснённых пространствах
Подходит hot-line: один вызов кнопкой или снятием трубки
Имеется стандартная аналоговая АТС с поддержкой ЦБ, SIP не требуется
Повышенная защита не нужна: для внутренней установки хватает IP54
Подходит hot-line: один вызов кнопкой или снятием трубки
Имеется стандартная аналоговая АТС с поддержкой ЦБ, SIP не требуется
Повышенная защита не нужна: для внутренней установки хватает IP54
Области применения
Лифты и эскалаторы
Пассажирские лифтовые кабины, площадки эскалаторов. Небольшие габариты позволяют встроить аппарат в нишу панели управления. Hot-line даёт прямой выход на диспетчера лифтового хозяйства.
Эвакуационные пути
Переходы между зданиями, аварийные лестницы. В ЧС hot-line даёт максимально простую связь, доступную любому человеку без обучения.
Медицинские учреждения
Реанимация, изоляторы, палаты. Пациент связывается с постом медсестры одной кнопкой. Нержавейка AISI 304 допускает санитарную обработку любыми реагентами.
Общественные транспортные узлы
Аэропорты, вокзалы, метрополитен. Точки экстренной связи размещаются в нишах и узких проходах. Интенсивный поток людей антивандальная конструкция выдерживает.
Гостиницы и хостелы
Лестничные клетки, лифтовые холлы. Тревожная связь с охраной или ресепшеном. Компактный формат не перегружает визуальный ряд интерьера.
Образовательные учреждения
Общежития, ВУЗы, школы. Тревожные точки связи в коридорах. Hot-line служит для прямого вызова администрации или охраны.
Монтаж и настройка
- 1Вскройте упаковку и сверьте комплектность. Габариты допускают монтаж в узких местах, поэтому точку установки определите заранее.
- 2АТС настройте заблаговременно: на абонентской паре, к которой подключается аппарат, включите функцию hot-line с целевым номером диспетчера.
- 3Нанесите разметку крепёжных отверстий: центральное M20 под гермоввод и боковые точки крепления.
- 4Пропустите телефонный кабель в центральное отверстие. Сняв крышку, подключите его к винтовой клемме RJ11 либо напрямую к проводам в клемме.
- 5Зафиксируйте корпус на стене либо иной вертикальной поверхности.
- 6Верните трубку на держатель и убедитесь, что магнитный датчик снятия трубки срабатывает.
- 7Снимите трубку: соединение с заранее настроенным номером АТС должно установиться.
- 8Опустите трубку — соединение должно разорваться. Качество связи оцените так: попросите коллегу принять входящий и сверить уровень громкости.
Опции по запросу
Стоимость опций и сроки их изготовления менеджер называет по запросу.
Дополнительный микрофон с шумоподавлением
Активный фильтр рассчитан на шумные помещения и убирает 15–20 дБ фонового шума. Пригодится на шумных вокзалах и в производственных зонах.
Цвет корпуса по запросу
Стандарт — натуральная нержавейка. По запросу порошковая окраска в любой цвет RAL. Срок поставки 4–8 недель.
Усиленное исполнение для агрессивных сред
Дополнительная антикоррозийная обработка под морские, прибрежные и химические применения. Согласовывается при заказе.
Кабель увеличенной длины
В комплект входит стандартный кабель. По запросу поставляется кабель увеличенной длины для удалённого подключения к клемме.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель с винтовой клеммой RJ11 | ✓ |
| Монтажный комплект | ✓ |
| Паспорт* | ✓ |
* Одно руководство по эксплуатации прилагается к каждым 10 или менее аппаратам, поставляемым в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Что такое «ЦБ» в названии?Центральная Батарея — это классическая схема: питание и сигнализация формируются на стороне АТС, а аппарат остаётся предельно простым. Отказов на стороне аппарата становится меньше (блок питания и встроенный звонок отсутствуют), эксплуатация упрощается.
Как настроить hot-line на разные номера?Встроенной памяти у ТЛ4023 нет: целевой номер прописывается на стороне АТС для абонентской пары, к которой подключён аппарат. Номер меняют настройкой АТС, не трогая сам аппарат. Для централизованного администрирования множества постов это удобно.
Можно ли использовать в IP-телефонии?Напрямую подключить не получится: ТЛ4023 — аналоговый ЦБ-аппарат, и для SIP-АТС потребуется ATA-шлюз. Когда инфраструктура изначально построена на IP, разумнее взять ТЛ3035 (IP hot-line в похожем корпусе).
Чем ТЛ4023 отличается от ТЛ4030?ТЛ4030 — аппарат крупнее (287,5×135×75 мм, 3,5 кг) и снабжён 12-кнопочной клавиатурой для набора любых номеров. ТЛ4023 компактен (118×116×59,5 мм, 2 кг), клавиатуры не имеет и работает только в режиме hot-line.
Что входит в комплект поставки?Сам аппарат, кабель с винтовой клеммой RJ11, монтажный комплект и паспорт. Руководство по эксплуатации прилагается на каждые 10 или менее аппаратов в один адрес.
Можно ли поставить в лифт?Да, применение типовое. Небольшие габариты дают возможность встроить аппарат в стандартную нишу панели управления лифта. Сценарий hot-line связывает пассажиров с диспетчером лифтового хозяйства при остановке или ЧС.
Подходит ли для уличной установки?Базовый класс IP54 предполагает монтаж внутри помещений либо под навесом. Открытым уличным площадкам нужны всепогодные модели — к примеру, ТЛ1012-БН (литой алюминий IP66, аналоговый hot-line).
Какая громкость звонка?Вызывной сигнал формирует АТС, поэтому его уровень определяется настройками станции и параметрами абонентской линии. Внутри аппарата стоит электромагнитный звонок с громкостью, типовой для антивандальных моделей этой категории.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
