КАДАММ (KADAMM) · Серия ТЛ38xx
Всепогодный аппарат SIP-телефонии в стальном корпусе с порошковым покрытием. Клавиатура антивандальная, 16-кнопочная: 12 цифровых плюс 4 свободно программируемые. На ЖК-дисплей выводятся дата, номер и длительность вызова. Защита IP65 (опц. IP66), питание от PoE либо DC 12 В.
SIP 2.0 · 2 аккаунта
С ЖК-дисплеем
16 клавиш · 4 программируемые
Жёлтый корпус · стальной
IP65 (опц. IP66) · −40…+70 °C
LCD
ЖК-дисплей
16+4
Клавиш / F-ключей
IP65
Защита (опц. IP66)
2,4 Вт
Аудиоусилитель
PoE / 12В
Питание
SIP
2.0 (RFC3261)
О модели

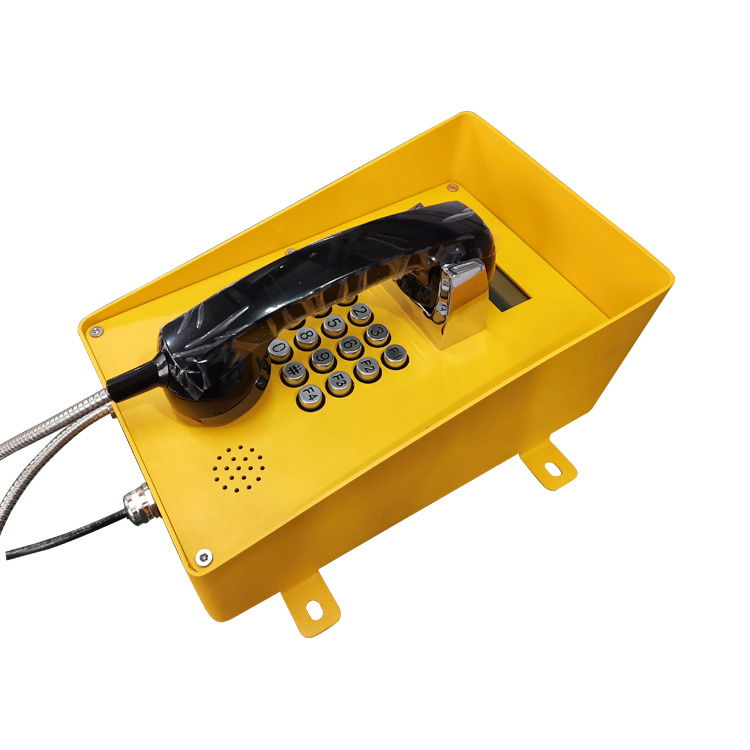

КАДАММ ТЛ3845 — общепромышленный телефонный аппарат IP (SIP) с ЖК-дисплеем в жёлтом стальном корпусе с порошковым покрытием. Клавиатура антивандальная, на 16 кнопок: 12 стандартных цифровых и 4 свободно программируемые. F-клавиши задаются под прямой набор разных номеров, повторный набор, регулировку громкости, отключение микрофона. На дисплей выводятся дата, собственный либо набираемый номер, номер вызывающего абонента и длительность разговора. Материал корпуса — холоднокатаная сталь с порошковым покрытием, степень защиты IP65 (опционально IP66), кабельный ввод PG11. Шнур трубки бронированный, из нержавейки.
Жёлтый корпус — типовое промышленное исполнение, обеспечивающее лучшую видимость в производственных условиях. По функциональной начинке аппарат близок к ТЛ3216X-4С (вандалоустойчивая красная версия), однако жёлтый цвет универсальнее и рассчитан на типовые промышленные посты.
Ключевые преимущества
ЖК-дисплей с расширенной индикацией
Выводит текущую дату, собственный номер аппарата, набираемый номер, номер вызывающего абонента и длительность разговора. Каждый вызов под полным визуальным контролем.

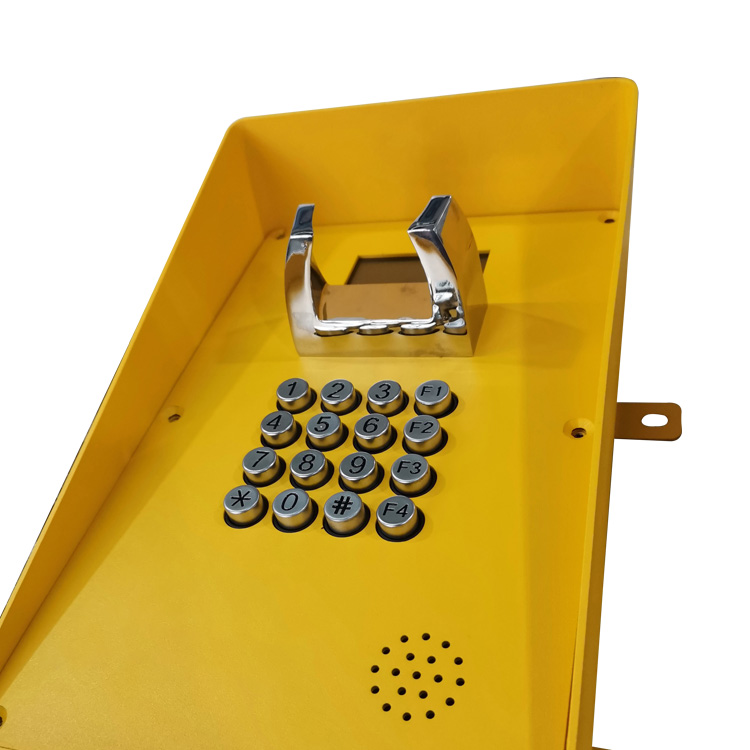

16 кнопок: 12 цифровых + 4 программируемые
Цифровой набор в полном объёме плюс 4 функциональные клавиши. F-клавиши свободно программируются на прямой набор, повтор, регулировку громкости, отключение микрофона. Программирование ведётся через веб-интерфейс.
Стальной корпус с порошковым покрытием
Холоднокатаная сталь под антикоррозийным порошковым покрытием. Клавиатура антивандальная, из цинкового сплава; шнур трубки бронированный, из нержавейки.
IP65 базово, IP66 опционально
В базовом исполнении аппарат защищён от пыли и струй воды (IP65). По заказу поставляется IP66 — со стойкостью к мощным струям для уличной установки без козырьков.
Питание PoE или DC 12 В
PoE 802.3af подходит для централизованных установок: один Ethernet-кабель несёт всё. DC 12 В — для автономных постов с резервным питанием.
Аудиоусилитель 2,4 Вт
Звук громкий и разборчивый. Громкость звонка на расстоянии 1 м — не менее 80 дБ, слышно в производственной среде. Опционально доступна громкая связь через встроенный динамик (от 10 шт.).
Что означают стандарты защиты
IP65 / IP66
Базово — полная защита от пыли и от струй воды (IP65). Опционально — IP66, защита от мощных струй с любого направления для уличной установки без козырьков.
Антивандальное исполнение
Корпус стальной с порошковым покрытием, клавиатура антивандальная из цинкового сплава, шнур трубки бронированный из нержавеющей стали.
SIP 2.0 (RFC3261)
Промышленный стандарт IP-телефонии. Поддерживает 2 SIP-аккаунта и работает со всеми современными SIP-АТС (Asterisk, FreePBX, 3CX, Cisco, Avaya и др.).
PoE 802.3af
Питание подаётся по сетевому кабелю Ethernet по стандарту IEEE 802.3af. Совместимо с любыми PoE-коммутаторами и инжекторами.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | общепромышленный IP (SIP) с дисплеем |
| Связь | SIP 2.0 (RFC3261) |
| Количество SIP-аккаунтов | 2 |
| Клавиатура | 16 кнопок: 12 цифровых + 4 программируемые |
| Материал клавиш | цинковый сплав, антивандальная |
| Дисплей | ЖК (дата, номер, длительность, ID вызывающего) |
| Питание | PoE 802.3af или DC 12 В / 1 А (по выбору) |
| Ток в режиме ожидания | ≤ 0,1 А |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP65 (опционально IP66) |
| Материал корпуса | холоднокатаная сталь с порошковым покрытием |
| Цвет корпуса | жёлтый (стандарт) |
| Шнур трубки | бронированный, из нержавеющей стали |
| Держатель трубки | магнитогерконовый датчик |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % (опц. до 98 %) |
| Звук и сеть | |
|---|---|
| Громкость звонка (1 м) | не менее 80 дБ (A) |
| Аудиоусилитель | 2,4 Вт |
| Полоса частот микрофона | 250–3500 Гц |
| Аудиокодеки | G.711, G.722, G.723, G.726, G.729 |
| LAN | 10/100BASE-TX, Auto-MDIX, RJ-45 |
| WAN | 10/100BASE-TX, Auto-MDIX, RJ-45 |
| Протокол передачи | RTP, поддержка полного дуплекса |
| Эхоподавление | есть |
| Габариты и надёжность | |
|---|---|
| Габариты (В×Ш×Г) | 289 × 182 × 127 мм (с трубкой 153,8) |
| Установочные размеры | 210,5 × 194 мм (4 точки) |
| Вес аппарата (прибл.) | 5 кг |
| Кабельный ввод | PG11 (для версии IP65) |
| Крепление | к вертикальной поверхности |
| Среднее время до отказа (MTTF) | 10 000 часов |
| Среднее время восстановления | не более 30 минут |
| Гарантия | 36 месяцев со дня ввода |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
G.711 (a/u-law)
G.722 (HD voice)
G.723
G.726
G.729
RTP
Эхоподавление
Полный дуплекс
LAN 10/100BASE-TX
WAN 10/100BASE-TX
Auto-MDIX
RJ-45
Сравнение с похожими моделями
ТЛ3845 — промышленный IP-телефон с ЖК-дисплеем в стандартном жёлтом исполнении. Далее — сопоставление с близкими моделями линеек 38xx и 32xx.
| Параметр | ТЛ3845 ◀ | ТЛ3216X-4С | ТЛ3840 | ТЛ3116-Д |
|---|---|---|---|---|
| Фото | |  |  | — |
| Связь | IP (SIP) | IP (SIP) | IP (SIP) | IP (SIP) |
| ЖК-дисплей | Есть | Есть | Есть | Есть |
| Клавиатура | 12 + 4 программируемые | 12 + 4 программируемые | 12 + 4 программируемые | 12 + 10 памяти |
| Программируемые F-клавиши | 4 (F1–F4) | 4 (F1–F4) | 4 (F1–F4) | Нет (10 памяти) |
| INTERCOM | Нет | Нет | Нет | Да |
| Цвет (стандарт) | Жёлтый | Красный | Жёлтый | Стандарт. сталь |
| Корпус | Сталь, порошковая окраска | Сталь, вандалоустойчивый | Литой алюминий | Холоднокатаная сталь |
| Степень защиты | IP65 (опц. IP66) | IP65 (опц. IP66) | IP66/IP67 | IP65 |
| Питание | PoE / DC 12 В | PoE / DC 12 В | PoE / DC 12 В | PoE / DC 12 В / 220 В |
| MTBF | 10 000 ч | 10 000 ч | 30 000 ч | 20 000 ч |
| Громкая связь (опц.) | Да, от 10 шт. | Да, от 10 шт. | Опция | Нет |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ3845Промышленный пост, которому нужны IP-телефония, дисплей и 4 программируемые клавиши
Типовое жёлтое исполнение, лучше заметное в производственной среде
Хватает базовой защиты IP65 (объект под крышей либо с козырьком)
INTERCOM не требуется (для INTERCOM-сети — ТЛ3116-Д)
Повышенная защита IP66/IP67 не нужна (для жёстких условий берут ТЛ3840 в литом алюминии)
Типовое жёлтое исполнение, лучше заметное в производственной среде
Хватает базовой защиты IP65 (объект под крышей либо с козырьком)
INTERCOM не требуется (для INTERCOM-сети — ТЛ3116-Д)
Повышенная защита IP66/IP67 не нужна (для жёстких условий берут ТЛ3840 в литом алюминии)
Области применения
Промышленные диспетчерские
Связь оператора сразу с несколькими постами. F-клавиши раскладываются под структуру связей конкретного цеха. Каждый вызов виден на дисплее.
Производственные посты
Мастерские, бригадирские пункты, контрольные посты. В производственной среде жёлтый корпус хорошо заметен.
Транспортные узлы
Аэропорты, вокзалы, грузовые терминалы. Антивандальный корпус, ЖК-дисплей и быстрые F-кнопки дают готовое рабочее место связи.
Логистические центры
Грузовые терминалы, распределительные склады. F-клавиши обеспечивают быструю связь с диспетчером, охраной, отделами комплектации.
Энергетические объекты
Котельные, подстанции, насосные станции. Контролировать вызовы и время разговоров помогает ЖК-дисплей.
Машиностроение
Испытательные стенды, ремонтные мастерские, заводские цехи. Производственную среду стальной корпус переносит устойчиво.
Монтаж и настройка
- 1Вскройте упаковку и проверьте комплектность. Осмотрите ЖК-дисплей на предмет повреждений. Сверьте заказанные опции защиты (IP65 или IP66) и питания (PoE / DC 12V).
- 2Подготовьте SIP-АТС заранее: заведите на ней 1–2 SIP-аккаунта для этого аппарата.
- 3Разметьте 4 крепёжных отверстия по установочным размерам 210,5 × 194 мм. Трубку обычно размещают на высоте 1400–1500 мм от пола.
- 4Смонтируйте аппарат на вертикальной поверхности при помощи монтажного комплекта из упаковки.

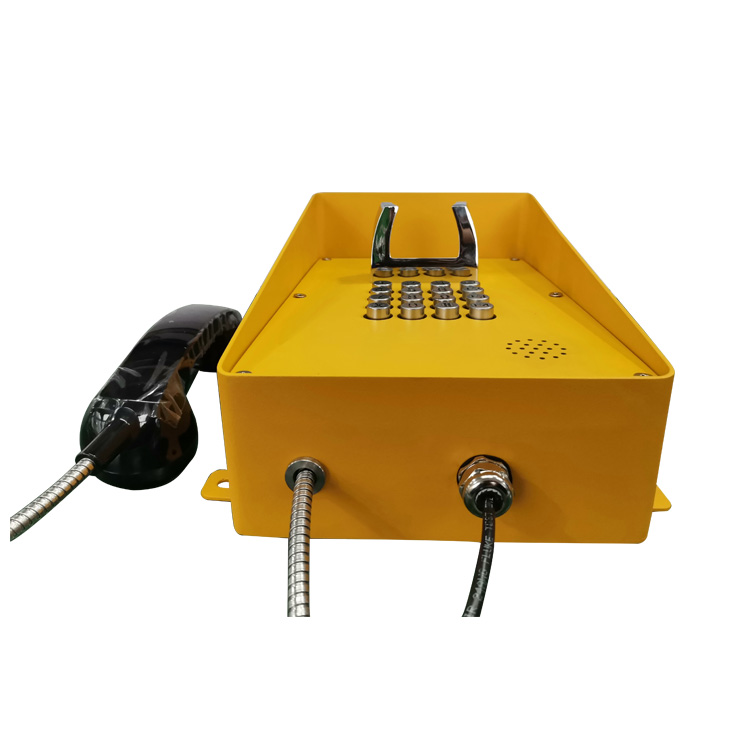

- 5Заведите кабели: под PoE — 1 Ethernet-кабель через PG11; под DC 12V — Ethernet плюс отдельный кабель питания.
- 6Затяните гермоввод. Убедитесь, что кабель не натянут и оставлена монтажная петля с запасом 100–150 мм.
- 7Подайте питание. Дисплей должен перейти в рабочий режим. IP-адрес аппарат получит по DHCP и зарегистрирует SIP-аккаунты на АТС.
- 8В веб-интерфейсе пропишите нужные номера на 4 программируемые клавиши F1–F4. Протестируйте каждую — вызываемый номер должен появиться на дисплее.
Опции по запросу
Сроки изготовления и стоимость опций уточняйте у менеджера.
Исполнение IP66
Повышенная стойкость к мощным струям воды с любого направления. Заказывается отдельно для уличной установки на открытых площадках без козырьков.
Громкая связь через встроенный динамик
Опция доступна при заказе от 10 шт. Добавляет встроенный громкоговоритель, позволяющий говорить, не снимая трубку. Пригодится для оперативных сценариев и громкого оповещения.
Трубка с PTT-кнопкой
Кнопка «нажми и говори», активирующая передачу голоса. Удобна в зонах высокого фонового шума: микрофон включается только при нажатии.
Дополнительный микрофон с шумоподавлением
Активный фильтр на отдельном чувствительном элементе. Уменьшает захват микрофоном фонового шума в особо шумных помещениях.
Цвет корпуса по запросу
Стандартный цвет — жёлтый. По запросу — красный (см. ТЛ3216X-4С), синий, оранжевый, серый и прочие цвета RAL. Срок поставки 4–8 недель.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный | ✓ | ✓ |
| Кабель патч-корд RJ45 | ✓ | ✓ |
| Монтажный комплект | ✓ | ✓ |
| PoE-инжектор 48 В, 0,5 А | опция | — |
| Адаптер DC 12 В / 1 А | — | ✓ |
| Паспорт / Руководство* | ✓ | ✓ |
| Инструкция по веб-настройке (англ.)* | ✓ | ✓ |
* На каждые 10 или менее аппаратов, поставляемых в один адрес, выдаются руководство и инструкция.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Чем ТЛ3845 отличается от ТЛ3216X-4С?Главное отличие — цвет и позиционирование. ТЛ3216X-4С — красное вандалоустойчивое исполнение, предназначенное постам экстренной связи. ТЛ3845 же — типовое жёлтое промышленное исполнение для обычных производственных постов. Габариты, электроника, защита, клавиатура и SIP-функции у моделей совпадают.
Что можно записать в 4 программируемые клавиши F1–F4?Программирование свободное. Типовые варианты: прямой автонабор разных номеров (по одному на клавишу), повтор последнего набранного, регулировка громкости, отключение микрофона (mute). Задаётся всё через веб-интерфейс.
Что именно отображается на дисплее?Дата, собственный номер аппарата (его SIP-логин), набираемый номер по мере нажатия клавиш, номер вызывающего абонента при входящем, длительность текущего разговора. Индикация полная, каждый вызов под контролем.
Чем ТЛ3845 отличается от ТЛ3840?ТЛ3840 — модель защищённее: литой алюминиевый корпус, IP66/IP67, MTBF 30 000 ч и расширенное управление (VLAN, SNMP, TR-069). У ТЛ3845 корпус стальной, защита IP65, MTBF 10 000 ч, VLAN/SNMP отсутствуют. Выбирают по условиям эксплуатации и требованиям к корпоративной интеграции.
Чем ТЛ3845 отличается от ТЛ1840?ТЛ1840 — аналоговая модель (питание от телефонной линии 48 В) в литом алюминиевом корпусе, с той же 16-кнопочной клавиатурой и F1–F4. ТЛ3845 представляет IP-вариант (SIP 2.0): стальной корпус, питание PoE/DC. Решает инфраструктура объекта — аналоговая АТС или SIP.
Какие SIP-АТС поддерживаются?Поддерживается стандартный SIP 2.0 (RFC3261) с кодеками G.711/G.722/G.723/G.726/G.729. Аппарат стыкуется со всеми современными SIP-АТС: Asterisk, FreePBX, 3CX, MikoPBX, Cisco Call Manager, Avaya Aura, Mitel и др.
Зачем нужна громкая связь и как её заказать?Благодаря встроенному динамику разговор ведётся без снятия трубки — это удобно в оперативных сценариях, когда руки заняты, и при громком оповещении. Опция предоставляется при заказе партии от 10 шт. Уточняйте у менеджера.
Подходит ли для уличной установки?Версия IP65 годится для уличной установки под небольшим козырьком. Если козырьков нет и установка открытая, заказывайте IP66 — усиленную защиту от мощных струй воды. Под самые жёсткие условия рассмотрите ТЛ3840 в литом алюминии с IP66/IP67.
Гарантии и сервис
Гарантия
36 месяцев
Отсчёт идёт с даты ввода в эксплуатацию и ограничен 40 месяцами со дня отгрузки.
MTTF
10 000 часов
Среднее время до отказа при нормальной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
