КАДАММ (KADAMM) · Серия ТЛ32xx
IP-телефон в вандалоустойчивом стальном корпусе. Антивандальная клавиатура на 16 кнопок: 12 цифровых плюс 4 свободно программируемые (прямой набор, повтор, регулировка громкости, отключение микрофона). Шнур трубки бронированный из нержавейки, ЖК-дисплей, IP65 (опц. IP66). Питание — PoE либо DC 12 В.
SIP 2.0 · 2 аккаунта
С ЖК-дисплеем
16 клавиш · 4 программируемые
Антивандальный корпус
IP65 (опц. IP66) · −40…+70 °C
LCD
ЖК-дисплей
16+4
Клавиш / F-ключей
IP65
Защита (опц. IP66)
2,4 Вт
Аудиоусилитель
PoE / 12В
Питание
SIP
2.0 (RFC3261)
О модели

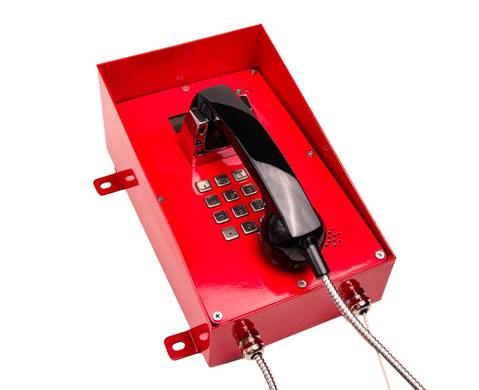

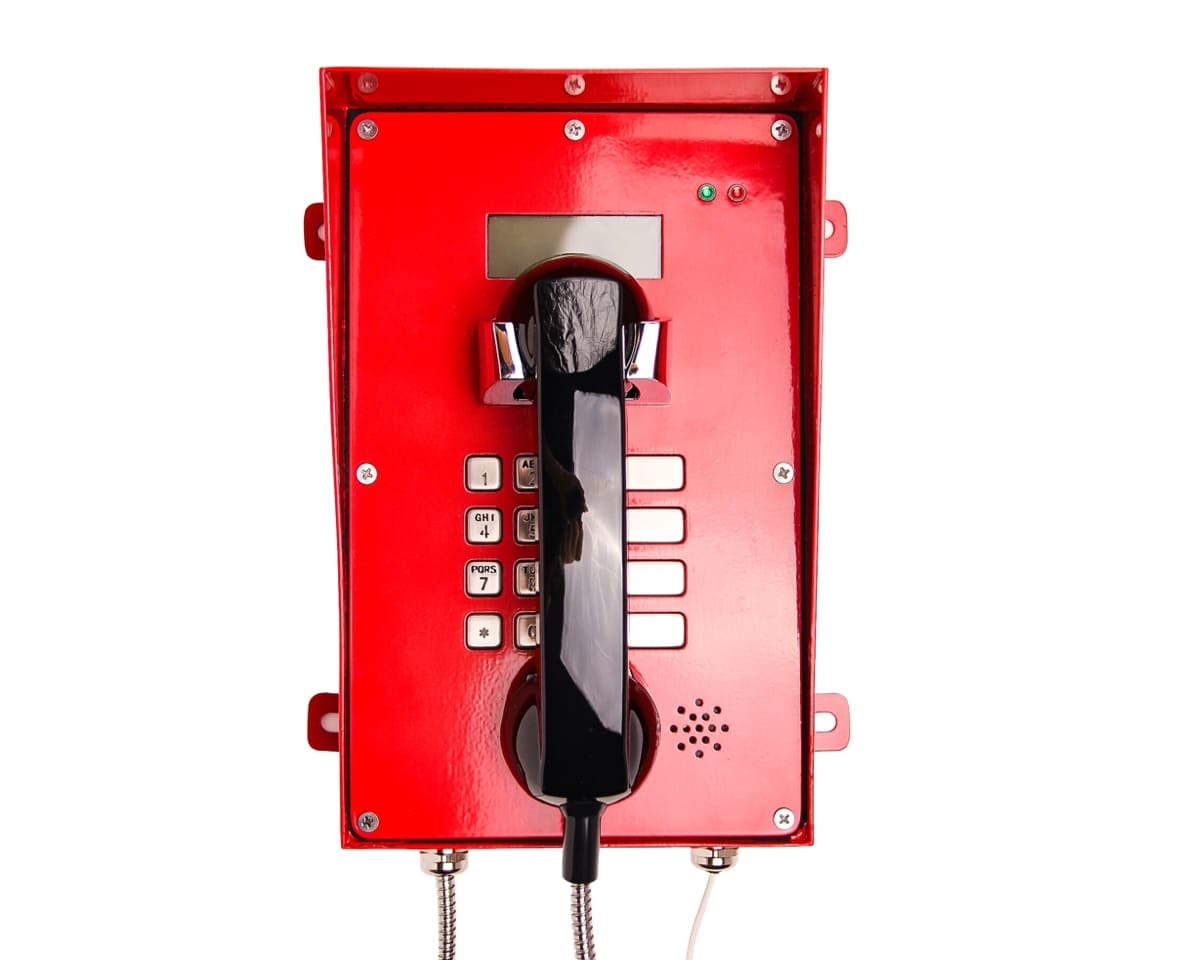

КАДАММ ТЛ3216X-4С — это общепромышленный телефонный аппарат стандарта IP (SIP) с ЖК-дисплеем и расширенной 16-кнопочной клавиатурой. Кроме 12 стандартных цифровых кнопок предусмотрены 4 свободно программируемые: прямой набор до 4 разных номеров, повторный набор, регулировка громкости, отключение микрофона и иные команды. На дисплее выводятся дата, собственный либо набираемый номер, номер вызывающего абонента и продолжительность разговора. Корпус вандалоустойчивый стальной, размеры 289 × 182 × 127 мм, защита IP65 (опционально IP66). Шнур трубки бронированный, из нержавейки.
Эта модель объединяет лучшее из трёх линеек КАДАММ: корпус серии 31xx (антивандальный стальной), 4 программируемых F-клавиши (как у ТЛ1830/1840) и дисплей с расширенным отображением. Применим на постах экстренной связи, где требуются визуальный контроль вызовов и быстрые кнопки для разных служб.
Ключевые преимущества

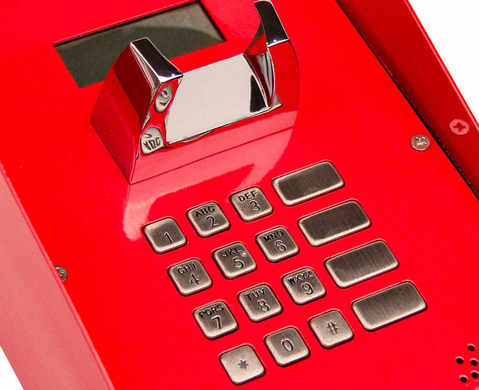

16 кнопок: 12 цифровых + 4 программируемые
К 12 стандартным клавишам добавлены 4 функциональные. F-клавиши свободно программируются: прямой вызов одного из 4 номеров, повтор последнего, регулировка громкости, отключение микрофона и иные команды. Для постов экстренной связи это особенно ценно.
ЖК-дисплей с расширенной индикацией
Выводит дату, собственный либо набираемый номер, номер вызывающего абонента и продолжительность разговора. Каждый вызов под полным визуальным контролем — для экстренных служб и диспетчерских это критично.

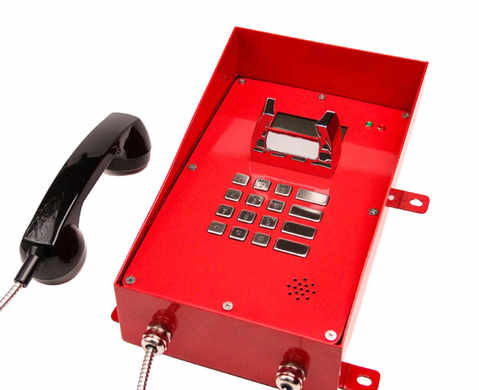

Стальной вандалоустойчивый корпус
Сталь холоднокатаная с порошковым покрытием. Клавиатура антивандальная из цинкового сплава, шнур трубки бронированный из нержавейки. Удары и попытки вскрытия корпус выдерживает.
IP65 базово, IP66 опционально
Базовая версия защищена от струй воды и пыли (IP65). По заказу поставляется IP66 — с защитой от мощных струй, для уличного монтажа без козырьков.
Питание PoE или DC 12 В
PoE 802.3af подходит для централизованной инфраструктуры (единственный кабель Ethernet несёт всё). DC 12 В — для автономных постов с резервным питанием от аккумулятора.
Аудиоусилитель 2,4 Вт
Разборчивое и громкое звучание. Громкость звонка не менее 80 дБ на расстоянии 1 м — слышно в любой производственной обстановке. Опционально предусмотрена громкая связь через встроенный динамик.
Что означают стандарты защиты
IP65 / IP66
В базе — полная защита от пыли и от струй воды с любого направления (IP65). Опционально — IP66, защита от волн и мощных струй для наиболее жёстких условий.
Антивандальное исполнение
Корпус стальной, клавиатура антивандальная из цинкового сплава, шнур трубки бронированный из нержавеющей стали. Применим в общественных местах, где риск вандализма высок.
SIP 2.0 (RFC3261)
Принятый в отрасли стандарт IP-телефонии. 2 SIP-аккаунта, работа с любыми современными SIP-АТС (Asterisk, FreePBX, 3CX, Cisco, Avaya и др.).
PoE 802.3af
Питание идёт по сетевому кабелю Ethernet по стандарту IEEE 802.3af. Работает с любыми инжекторами и PoE-коммутаторами.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | общепромышленный IP (SIP) с дисплеем |
| Связь | SIP 2.0 (RFC3261) |
| Количество SIP-аккаунтов | 2 |
| Клавиатура | 16 кнопок: 12 цифровых + 4 программируемые |
| Материал клавиш | цинковый сплав, антивандальный |
| Дисплей | ЖК (дата, номер, длительность, ID вызывающего) |
| Питание | PoE 802.3af или DC 12 В / 1 А (по выбору) |
| Ток в режиме ожидания | ≤ 0,1 А |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP65 (опционально IP66) |
| Материал корпуса | сталь с порошковым покрытием, вандалоустойчивый |
| Шнур трубки | бронированный, из нержавеющей стали |
| Держатель трубки | магнитогерконовый датчик |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % (опц. до 98 %) |
| Кабельный ввод | PG11 (для версии IP65) |
| Звук и сеть | |
|---|---|
| Громкость звонка (1 м) | не менее 80 дБ (A) |
| Аудиоусилитель | 2,4 Вт |
| Полоса частот микрофона | 250–3500 Гц |
| Аудиокодеки | G.711, G.722, G.723, G.726, G.729 |
| LAN | 10/100BASE-TX, Auto-MDIX, RJ-45 |
| WAN | 10/100BASE-TX, Auto-MDIX, RJ-45 |
| Протокол передачи | RTP, поддержка полного дуплекса |
| Эхоподавление | есть |
| Габариты и надёжность | |
|---|---|
| Габариты (В×Ш×Г) | 289 × 182 × 127 мм (с трубкой 153,8) |
| Установочные размеры | 210,5 × 194 мм (4 точки) |
| Вес аппарата (прибл.) | 5 кг |
| Крепление | к вертикальной поверхности |
| Среднее время до отказа (MTTF) | 10 000 часов |
| Среднее время восстановления | не более 30 минут |
| Гарантия | 36 месяцев со дня ввода |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
G.711 (a/u-law)
G.722 (HD voice)
G.723
G.726
G.729
RTP
Эхоподавление
Полный дуплекс
LAN 10/100BASE-TX
WAN 10/100BASE-TX
Auto-MDIX
RJ-45
Сравнение с похожими моделями
В ТЛ3216X-4С антивандальный корпус 31xx дополнен дисплеем и расширенной клавиатурой. Далее — сопоставление с ближайшими IP-аналогами и с аналоговой моделью, где те же F-клавиши.
| Параметр | ТЛ3216X-4С ◀ | ТЛ3116-Д | ТЛ3037 | ТЛ1840 |
|---|---|---|---|---|
| Фото | | — |  |  |
| Связь | IP (SIP) | IP (SIP) | IP (SIP) | Аналоговая |
| ЖК-дисплей | Есть | Есть | Нет | Есть |
| Клавиатура | 12 + 4 программируемые | 12 + 10 памяти | 12 + VOL | 12 + 4 программируемые |
| Программируемые F-клавиши | 4 (F1–F4) | Нет (10 памяти) | Нет | 4 (F1–F4) |
| INTERCOM | Нет | Да | Нет | Нет |
| Корпус | Сталь, вандалоустойчивый | Холоднокатаная сталь | Нержавейка AISI 304 | Литой алюминий |
| Степень защиты | IP65 (опц. IP66) | IP65 | IP54 (опц. IP65) | IP66 |
| Питание | PoE / DC 12 В | PoE / DC 12 В / 220 В | PoE / DC 12 В | От линии 48 В |
| MTTF | 10 000 ч | 20 000 ч | 10 000 ч | 10 000 ч |
| Громкая связь (опц.) | Да, от 10 шт. | Нет | Нет | Опция -С |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ3216X-4СТребуются IP-телефония и 4 программируемые клавиши, чтобы быстро вызывать разные службы (прежде всего для постов экстренной связи)
Требуется ЖК-дисплей, чтобы контролировать номера и продолжительность разговоров
Антивандальный стальной корпус предпочтительнее литого алюминия или нержавейки
Монтаж идёт там, где требуется защита IP66 (опционально)
Требуется ЖК-дисплей, чтобы контролировать номера и продолжительность разговоров
Антивандальный стальной корпус предпочтительнее литого алюминия или нержавейки
Монтаж идёт там, где требуется защита IP66 (опционально)
Области применения
Посты экстренной связи
Общественные пространства, промышленные предприятия. 4 программируемые клавиши служат для оперативного вызова охраны, диспетчера, скорой помощи, аварийной службы.
Транспортные узлы
Метрополитен, аэропорты, вокзалы. Быстрые кнопки + ЖК-дисплей + антивандальный корпус дают полноценный пост связи для пассажиров.
Промышленные диспетчерские
Связь между оператором и несколькими постами. F-клавиши программируются под схему связей конкретного цеха.
Производственные площадки
КПП, погрузочные эстакады, заводские дворы. IP-телефония поверх существующей сети предприятия, корпус антивандальный для наружных условий.
Социальные объекты
Набережные, парки, учреждения культуры, спортивные сооружения. Стальной корпус переносит уличные условия и попытки вандализма.
Складские комплексы
Грузовые терминалы, логистические центры. F-клавиши обеспечивают оперативную связь с охраной, диспетчером, отделами комплектации.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность с упаковочным листом. Осмотрите ЖК-дисплей на предмет видимых повреждений. Сверьте опцию питания (PoE / DC12V) и класс защиты (IP65 или IP66).
- 2Заблаговременно подготовьте SIP-АТС: заведите 1–2 SIP-аккаунта под этот аппарат.
- 3Нанесите разметку 4 крепёжных отверстий по установочным размерам 210,5 × 194 мм. Трубку обычно размещают на высоте 1400–1500 мм от пола.
- 4Смонтируйте аппарат на вертикальной поверхности монтажным комплектом из упаковки.
- 5Проведите кабели: при PoE — 1 Ethernet-кабель сквозь PG11; при DC 12V — Ethernet и обособленный кабель питания.
- 6Затяните гермоввод. Убедитесь, что кабель не натянут и есть монтажная петля (запас 100–150 мм).
- 7Включите питание. Дисплей должен перейти в рабочий режим. Аппарат получит IP-адрес по DHCP и зарегистрирует SIP-аккаунты на АТС.
- 8В веб-интерфейсе назначьте нужные номера на 4 программируемые клавиши F1–F4. Протестируйте каждую — вызываемый номер должен появиться на дисплее.
Опции по запросу
Цены на опции и сроки их изготовления уточняйте у менеджера.
Исполнение IP66
Усиленная защита от волн и мощных струй воды. Заказывается отдельно, когда монтаж идёт на открытых площадках без козырьков.
Громкая связь через встроенный динамик
Опция при заказе от 10 шт. Встроенный громкоговоритель позволяет разговаривать, не снимая трубку. Полезно для громкого оповещения и постов экстренной связи.
Трубка с PTT-кнопкой
Кнопка включения передачи голоса «нажми и говори». Удобна там, где велик фоновый шум: микрофон включается только на время нажатия.
Дополнительный микрофон с шумоподавлением
Активный фильтр на обособленном чувствительном элементе. Уменьшает попадание фонового шума в микрофон.
Цвет корпуса по запросу
Стандартное исполнение — красное (для экстренной связи). По запросу доступны синий, жёлтый, оранжевый, серый и прочие цвета RAL. Срок поставки 4–8 недель.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный | ✓ | ✓ |
| Кабель патч-корд RJ45 | ✓ | ✓ |
| Монтажный комплект | ✓ | ✓ |
| PoE-инжектор 48 В, 0,5 А | опция | — |
| Адаптер DC 12 В / 1 А | — | ✓ |
| Паспорт / Руководство* | ✓ | ✓ |
| Инструкция по веб-настройке (англ.)* | ✓ | ✓ |
* Руководство и инструкция по веб-настройке выдаются на каждые 10 или менее аппаратов, отгружаемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Что можно записать в 4 программируемые клавиши F1–F4?Программирование свободное. Типовые варианты: прямой автонабор до 4 разных номеров (по номеру на клавишу), повтор последнего набранного, регулировка громкости, отключение микрофона (mute). Настройка выполняется в веб-интерфейсе.
Что именно отображается на дисплее?Дата, собственный номер аппарата (его SIP-логин), набираемый номер по ходу нажатия клавиш, номер вызывающего абонента (при входящем), продолжительность текущего разговора. Индикация полная, каждый вызов под контролем.
Чем ТЛ3216X-4С отличается от ТЛ3116-Д?ТЛ3116-Д — 10 кнопок памяти для быстрого набора (задаются в веб-интерфейсе) плюс INTERCOM. В ТЛ3216X-4С — 4 программируемые F-клавиши, они гибче и выполняют разные функции, а не только набор. INTERCOM у ТЛ3216X-4С отсутствует. По MTTF ТЛ3116-Д превосходит вдвое (20 000 ч vs 10 000 ч).
Чем ТЛ3216X-4С отличается от ТЛ1840?ТЛ1840 — исполнение аналоговое (питание от телефонной линии 48 В), корпус литой алюминиевый, клавиатура та же, 16-кнопочная. ТЛ3216X-4С — исполнение IP (SIP 2.0), корпус стальной антивандальный, питание PoE/DC. Что выбрать, определяет инфраструктура объекта.
Какие SIP-АТС поддерживаются?Стандарт SIP 2.0 (RFC3261), кодеки G.711/G.722/G.723/G.726/G.729. Обеспечена совместимость со всеми современными SIP-АТС: Asterisk, FreePBX, 3CX, MikoPBX, Cisco Call Manager, Avaya Aura, Mitel и др.
Зачем нужна громкая связь и как её заказать?Разговор без снятия трубки обеспечивает встроенный динамик — это удобно на постах экстренной связи (руки бывают заняты) и при громком оповещении. Опция предоставляется при заказе партии от 10 шт. Подробности уточняйте у менеджера.
Подходит ли для уличной установки?Базового исполнения IP65 достаточно для уличного монтажа под небольшим козырьком. Если козырька нет, заказывайте версию IP66 — у неё усилена защита от волн и мощных струй воды.
Почему стандартный цвет красный?Красный цвет заметен в любой обстановке и прочно связан с экстренной связью. Это типовое исполнение для аварийной и пожарной связи, а также для постов экстренного вызова. По запросу возможен иной цвет — синий, жёлтый, серый и т.д.
Гарантии и сервис
Гарантия
36 месяцев
Отсчёт с даты ввода в эксплуатацию, но не более 40 месяцев со дня отгрузки.
MTTF
10 000 часов
Среднее время до отказа при нормальной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
