КАДАММ (KADAMM) · Серия ТЛ30xx
IP-телефон с полной 12-кнопочной клавиатурой и вынесенной отдельно кнопкой регулировки громкости. Корпус выполнен из нержавеющей стали AISI 304, защита IP54 (опц. IP65). Питание — PoE либо DC 12 В. SIP 2.0, 2 аккаунта, кодеки G.711–G.729.
SIP 2.0 · 2 аккаунта
12 кнопок + регулировка громкости
Нержавейка AISI 304
IP54 (опц. IP65) · −40…+70 °C
Гарантия 36 мес.
SIP
2.0 (RFC3261)
12+VOL
Клавиш
PoE / 12В
Питание
IP54
Защита (опц. IP65)
AISI 304
Нержавейка
3 кг
Вес
О модели

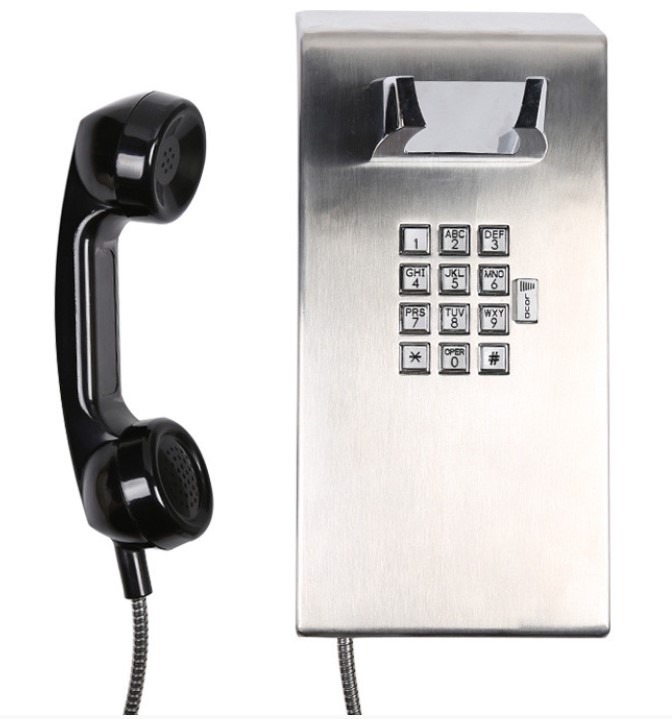

КАДАММ ТЛ3037 — общепромышленный IP (SIP) телефонный аппарат, корпус которого изготовлен из нержавеющей стали AISI 304. Особенность модели — отдельная кнопка регулировки громкости на клавиатурном модуле. Для антивандальных IP-телефонов это редкость: обычно громкость задаётся только со стороны SIP-АТС либо не регулируется вовсе. Подстройка громкости прямо с аппарата особенно полезна там, где уровень фонового шума переменный: операторские, связь персонала, переговорные точки в шумных цехах.
Корпус крупнее, чем у ТЛ3035 / 3045: 287,5 × 136,5 × 75 мм. Больший размер дал читаемую клавиатуру и удобную посадку крупной трубки. Растёт и вес: 3 кг против 2 кг у компактных собратьев.
Ключевые преимущества
Регулировка громкости прямо с аппарата
На клавиатуре есть отдельная кнопка. Пользователь сам подстраивает громкость трубки под текущий фоновый шум, не обращаясь к администратору АТС.

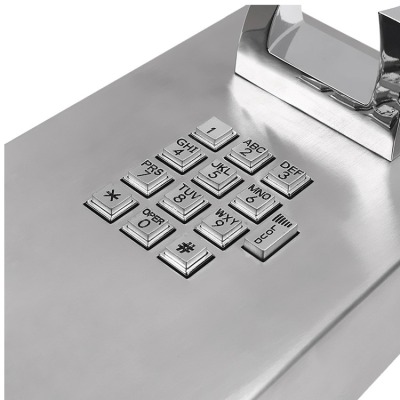

12-кнопочная клавиатура из цинкового сплава
Полный набор клавиш (0–9, *, #) дополнен кнопкой VOL. Литые цинковые клавиши не ломаются от ударов и не залипают от грязи.
Корпус из нержавейки AISI 304
Материал не корродирует и не магнитится, переносит санитарную мойку любыми реагентами. Это стандарт для медицинской, фармацевтической и пищевой промышленности.
Бронированный шнур трубки из нержавейки
Плетёная стальная оплётка шнура противостоит попыткам перерезания. Весь узел трубки выполнен антивандальным.
Питание PoE или DC 12 В
Схема питания подбирается под инфраструктуру объекта: PoE 802.3af — для централизованных установок, DC 12 В — для автономных постов.
Магнитогерконовый держатель трубки
Датчик бесконтактный, поэтому окисление и износ ему не грозят. Ресурс — миллионы циклов снятия и установки трубки.
Что означают стандарты защиты
AISI 304
Нержавеющая сталь, где 18% хрома и 8% никеля. Стандарт для медицинской, фармацевтической и пищевой промышленности. В нормальной атмосфере и большинстве пищевых сред коррозия не возникает.
IP54 / IP65
В базе — защита от пыли и брызг (IP54). Опционально доступна IP65: полная пыленепроницаемость плюс защита от струй воды. Заказывается отдельно.
SIP 2.0
Промышленный стандарт IP-телефонии (RFC3261). На аппарате 2 SIP-аккаунта; совместимость со всеми современными SIP-АТС (Asterisk, FreePBX, 3CX, MikoPBX, Cisco, Avaya и др.).
PoE / DC12V
Заказчик выбирает питание: PoE 802.3af по сетевому кабелю либо внешний адаптер DC 12V/1A. Для централизованной инфраструктуры удобнее PoE, для автономных постов — DC.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | общепромышленный IP (SIP) с клавиатурой |
| Клавиатура | 12 кнопок + кнопка регулировки громкости |
| Материал клавиш | цинковый сплав |
| Питание | PoE 802.3af или DC 12 В / 1 А (по выбору) |
| Подключение | Ethernet LAN/WAN, RJ-45 |
| Громкость звонка (1 м) | не менее 80 дБ (A) |
| Ток в режиме ожидания | не более 0,1 А |
| Полоса частот микрофона | 250–3500 Гц |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP54 (опционально IP65) |
| Материал корпуса | нержавеющая сталь AISI 304 |
| Шнур трубки | бронированный, из нержавейки |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % (опц. до 98 %) |
| Кабельный ввод | PG11 (для версии IP65) |
| Стойкость к вандализму | бронированный шнур, литая клавиатура |
| SIP и сеть | |
|---|---|
| Стандарт SIP | SIP 2.0 (RFC3261) |
| Количество SIP-аккаунтов | 2 |
| Аудиокодеки | G.711, G.722, G.723, G.726, G.729 |
| IP-протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Сетевой интерфейс | 10/100BASE-TX, Auto-MDIX, RJ-45 |
| Эхоподавление | есть |
| Дуплекс | полный |
| Совместимость АТС | Asterisk, FreePBX, 3CX, Cisco, Avaya и др. |
| Габариты и надёжность | |
|---|---|
| Габариты (В×Ш×Г) | 287,5 × 136,5 × 75 мм (без трубки) |
| Вес аппарата | около 3 кг |
| Размер упаковки | 530 × 350 × 350 мм |
| Крепление | к вертикальной поверхности |
| Среднее время безотказной работы | 10 000 часов (MTTF) |
| Среднее время восстановления | не более 30 минут |
| Гарантия | 36 месяцев со дня ввода |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
G.711 (a/u-law)
G.722 (HD voice)
G.723
G.726
G.729
IPv4 / TCP / UDP
TFTP / RTP / RTCP
DHCP / DNS
10/100BASE-TX
Auto-MDIX
Эхоподавление
Full duplex
Сравнение с похожими моделями
ТЛ3037 — крупнейшая и наиболее полная по функциям модель семейства 30xx. Далее — сопоставление с двумя более компактными собратьями и с альтернативой в аналоговом корпусе.
| Параметр | ТЛ3037 ◀ | ТЛ3045 | ТЛ3035 | ТЛ1109 |
|---|---|---|---|---|
| Фото | | — | — |  |
| Связь | IP (SIP) | IP (SIP) | IP (SIP) | Аналоговая |
| Клавиатура | 12 + регулировка громкости | 12 кнопок | Нет (1 кнопка) | 12 + спид-дайл |
| Регулировка громкости | Кнопка на аппарате | Через АТС | — | Через АТС |
| Корпус | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 |
| Степень защиты | IP54 (опц. IP65) | IP54 (опц. IP65) | IP54 (опц. IP65) | IP54 (опц. IP65) |
| Габариты | 287,5×136,5×75 мм | 165×110×45 мм | 165×110×45 мм | 301×190×80 мм |
| Вес | 3 кг | 2 кг | 2 кг | 4,5 кг |
| Питание | PoE / DC 12 В | PoE / DC 12 В | PoE / DC 12 В | От линии 48 В |
| Полоса микрофона | 250–3500 Гц | 250–3500 Гц | 250–3500 Гц | 250–3000 Гц |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ3037Аппарат размещается в зонах с переменным фоновым шумом — требуется подстройка громкости
Удобство пользователя приоритетнее компактности (крупная клавиатура, увесистая трубка)
Инфраструктура объекта на IP-телефонии (SIP-АТС)
Требуется нержавейка, выдерживающая пищевую или медицинскую санобработку
Удобство пользователя приоритетнее компактности (крупная клавиатура, увесистая трубка)
Инфраструктура объекта на IP-телефонии (SIP-АТС)
Требуется нержавейка, выдерживающая пищевую или медицинскую санобработку
Области применения
Операторские и пульты
Посты охраны, диспетчерские пункты, АСУ ТП. Регулировка громкости даёт возможность подстроиться под фоновый шум конкретной смены.
Медицинские учреждения
Лаборатории, реанимация, операционные блоки. Нержавейка AISI 304 допускает санитарную обработку любыми реагентами.
Пищевые производства
Кондитерские, мясоперерабатывающие, молочные предприятия. Поверхности гладкие, коррозия отсутствует, мойка не вызывает затруднений.
Логистические центры
Холодильные камеры, распределительные склады. Связь между диспетчерами, постами охраны и отделами комплектации.
Спортивные сооружения
Ледовые арены, фитнес-центры, бассейны. Нержавейка не корродирует от хлора, попадающего по воздуху. В шумных зонах пригодится регулировка громкости.
Транспортные узлы
Метрополитен, аэропорты, вокзалы. Связь персонала между постами, подстройка громкости под уровень окружающего шума.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность по упаковочному листу, проверьте выбранную опцию питания (PoE или DC 12 В).
- 2Настройте SIP-АТС заранее: заведите для этого аппарата 1–2 SIP-аккаунта.
- 3Нанесите разметку 4 крепёжных отверстий по чертежу, приняв во внимание увеличенный размер корпуса — 287,5 × 136,5 мм. Трубку обычно располагают на высоте 1400–1500 мм от пола.
- 4Закрепите аппарат на вертикальном основании, используя монтажный комплект из упаковки.
- 5Подведите Ethernet-кабель: для PoE-версии — от коммутатора с 802.3af; для DC-версии — Ethernet и дополнительно отдельный кабель 12 В.
- 6В исполнении IP65 кабель заводится через гермоввод PG11, после чего уплотнитель затягивается.
- 7Включите питание. Аппарат получит IP-адрес по DHCP и сам зарегистрирует SIP-аккаунты на АТС.
- 8В веб-интерфейсе администратора задайте логин, пароль и SIP-сервер. Затем проверьте звонок и работу кнопки регулировки громкости.
Опции по запросу
Стоимость и сроки изготовления опций уточняйте у менеджера.
Исполнение IP65
Полная пыленепроницаемость и защита от струй воды — для зон интенсивной мойки или уличной установки.
Дополнительный микрофон с шумоподавлением
Активный фильтр на отдельном чувствительном элементе. Уменьшает фоновый шум при разговоре в шумных помещениях.
Цвет корпуса по запросу
Базовое исполнение — натуральная нержавейка. Возможна порошковая окраска в цвета RAL. Срок изготовления под заказ 4–8 недель.
Расширенная влажность до 98%
Для влажных помещений — теплиц, рыбных цехов, биолабораторий. Уплотнения усилены.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный | ✓ | ✓ |
| Кабель патч-корд RJ45 | ✓ | ✓ |
| PoE-инжектор 48 В, 0.5 А | опция | — |
| Адаптер DC 12 В / 1 А | — | ✓ |
| Монтажный комплект | ✓ | ✓ |
| Паспорт / Руководство* | ✓ | ✓ |
| Инструкция по настройке (англ.)* | ✓ | ✓ |
* На каждые 10 или менее аппаратов, поставляемых в один адрес, прилагаются руководство и инструкция по настройке.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Зачем отдельная кнопка регулировки громкости?У типовых антивандальных аппаратов громкость выставляется однократно в настройках АТС и далее не меняется. На практике фоновый шум непостоянен: пересменка, открытие и закрытие цеховых ворот, время суток. Кнопка на корпусе даёт пользователю возможность быстро подстроить громкость, не обращаясь к администратору.
Чем ТЛ3037 отличается от ТЛ3045?Только габаритами и наличием кнопки громкости. ТЛ3045 — компактный (165×110×45 мм, 2 кг), отдельной кнопки громкости не имеет. ТЛ3037 крупнее (287,5×136,5×75 мм, 3 кг) и оснащён кнопкой VOL. SIP-функции и электроника у обеих моделей одинаковы.
С какими SIP-АТС совместим?Аппарат работает по стандартному SIP 2.0 (RFC3261) и потому совместим со всеми современными АТС: Asterisk, FreePBX, 3CX, MikoPBX, Cisco Call Manager, Avaya Aura, Mitel. Набор кодеков G.711, G.722, G.723, G.726, G.729 закрывает все типичные конфигурации.
Какая полоса частот микрофона?Полоса 250–3500 Гц шире, чем у аналоговых аппаратов (250–3000 Гц). Расширенная полоса вместе с SIP-кодеком G.722 (HD voice) заметно улучшает качество речи: высокие частоты чище, согласные разборчивее.
Допускается ли одновременная работа с двумя SIP-провайдерами?Да, аппарат рассчитан на 2 SIP-аккаунта. Можно задействовать два независимых сервера — например, основной и резервный либо один для внутренних вызовов, другой для внешних.
PoE или DC — что выбрать?Для распределённой инфраструктуры удобнее PoE: единственный Ethernet-кабель передаёт и данные, и питание. DC 12 В требуется, когда PoE-коммутатора нет или аппарат находится в зоне с отдельным аварийным питанием.
Подходит ли для уличной установки?Базовую версию (IP54) рекомендуется размещать под навесом. Если установка полностью открытая, заказывайте версию IP65.
Что входит в стандартный комплект?Аппарат, патч-корд RJ45, монтажный комплект, паспорт/руководство, инструкция по веб-настройке. По выбору заказчика — PoE-инжектор либо адаптер DC 12 В.
Гарантии и сервис
Гарантия
36 месяцев
Отсчёт ведётся с даты ввода в эксплуатацию, но не более 40 месяцев со дня отгрузки.
MTTF
10 000 часов
Средняя наработка на отказ при нормальных условиях эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
