КАДАММ (KADAMM) · Серия ТЛ1116
Аналоговый аппарат промышленного класса с жидкокристаллическим индикатором. На экран выводятся набираемый номер, длительность разговора и статус линии. Корпус выполнен из холоднокатаной стали, степень защиты IP66, набор тоновый. Электропитание идёт от телефонной линии 24–72 В.
Аналоговый · тоновый набор
С ЖК-дисплеем
Сталь с порошковым покрытием
IP66 · антивандальная конструкция
Гарантия 36 мес.
LCD
ЖК-дисплей
IP66
Степень защиты
DTMF
Тоновый набор
>85 дБ
Звонок (1 м)
−40…+70
°C диапазон
5 кг
Вес
О модели

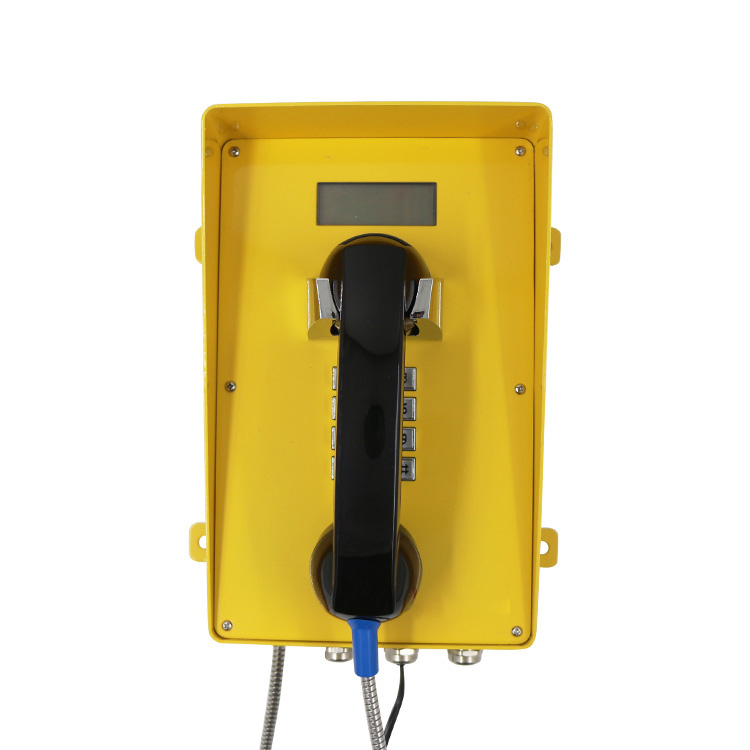

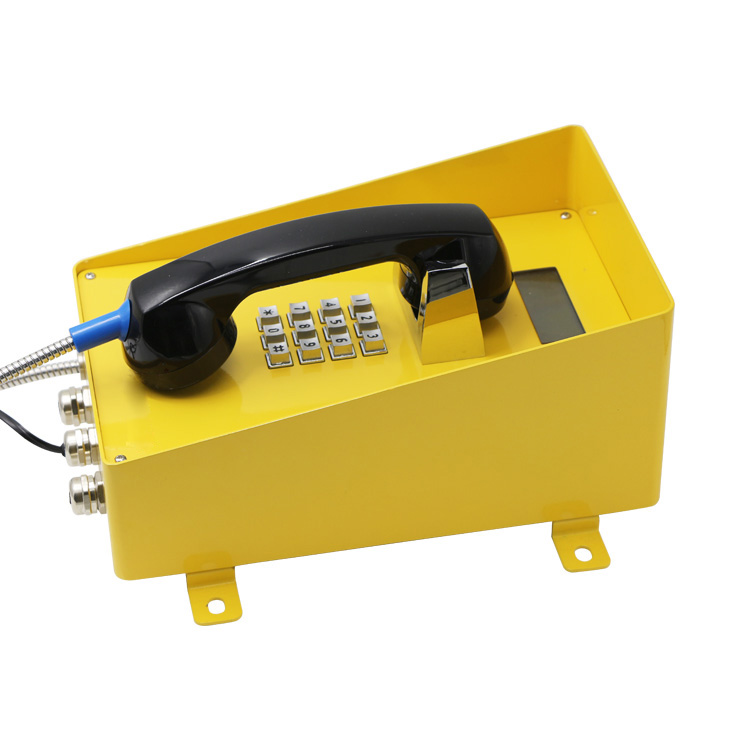

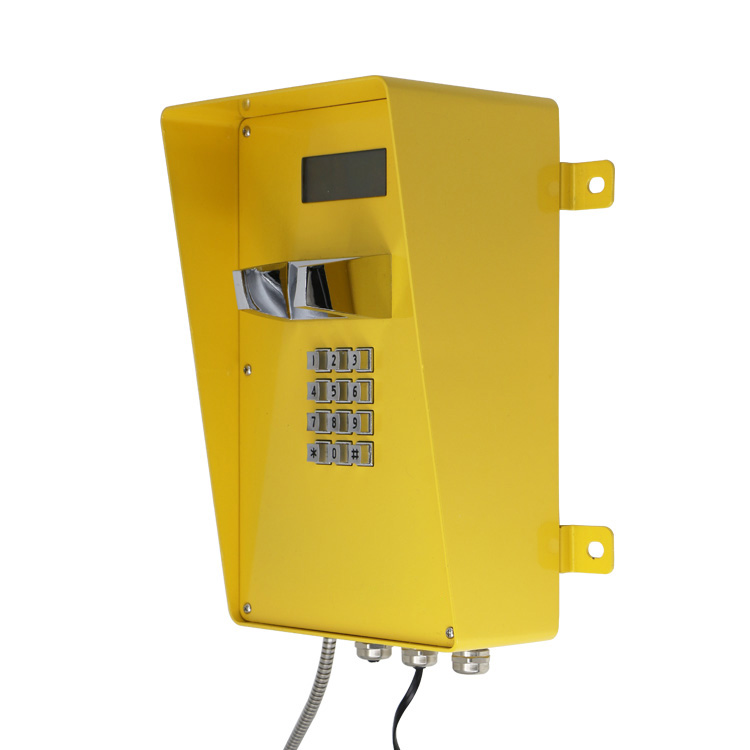

КАДАММ ТЛ1116-Д — антивандальный телефонный аппарат всепогодного исполнения с жидкокристаллическим индикатором. Конструктивно он полностью повторяет базовую модель ТЛ1116: корпус из стали с порошковым покрытием, водонепроницаемая клавиатура из цинкового сплава, антивандальная трубка с бронированным шнуром, степень защиты IP66. Отличается лишь ЖК-дисплей в верхней части корпуса — по нему оператор считывает набираемый номер, длительность текущего разговора и статус линии.
Дисплей полезен в трёх сценариях: длинные номера (оператор видит, что набирает); учёт времени разговоров (таймер запускается с момента соединения); диагностика линии (статус «нет связи с АТС» отображается ещё до попытки набора).
Варианты исполнения серии ТЛ1116
Арт. ТЛ1116
Базовая модель
ЖК-дисплейНет
Клавиатура12 кнопок
НаборТоновый (DTMF)
КорпусСталь, IP66
Габариты289×182×127 мм
Вес5 кг
Базовая
Арт. ТЛ1116-Д
С ЖК-индикатором
ЖК-дисплейЕсть
Клавиатура12 кнопок
НаборТоновый (DTMF)
КорпусСталь, IP66
Габариты289×182×127 мм
Вес5 кг
Эта модель
Дисплей не нужен?
Базовая модель без ЖК-индикатора — ТЛ1116. Конструкция и защита те же, цена ниже. Годится для массовых установок, где дисплей не нужен.
Ключевые преимущества
ЖК-индикатор в верхней части корпуса
По мере нажатия клавиш выводит набираемый номер, а также длительность текущего разговора и статус линии. Окно дисплея 67,4 × 24,9 мм — цифры разбираются с 1–1,5 м.
Стальной корпус с порошковым покрытием
Холоднокатаная сталь прочнее пластика и при этом легче литого алюминия. Порошковое покрытие закрывает металл от коррозии и УФ-излучения, на солнце не выгорает 10+ лет.
IP66 — полная защита от пыли и струй воды
Герметизация дисплея выполнена заодно с корпусом — влага внутрь не попадает, запотевания нет. Аппарат допускает мойку из шланга и монтаж на открытых площадках.
Водонепроницаемая клавиатура из цинкового сплава
Литые цинковые клавиши не выходят из строя от ударов и не залипают от грязи. Ресурс — миллионы нажатий.
Антивандальная трубка с бронированным шнуром
Оплётка шнура из стали не даёт его перерезать. Трубка выполнена из ударопрочного полимера и переносит удары о бетон.
Питание от линии 24–72 В
Дисплей и сам аппарат питаются от одной и той же телефонной линии. Внешний блок питания не нужен.
Что означают стандарты защиты
IP66
Пыль не проникает вовсе, мощные струи воды с любого направления — тоже. Годится для уличного монтажа без навесов и козырьков.
DTMF
Тональный набор — стандарт для всех современных АТС. Работает с голосовыми меню (IVR), переадресацией и конференц-связью.
WF1
Противокоррозионная защита лёгкого исполнения — подходит для прибрежных и слабоагрессивных сред (влажность 95%, солевой туман).
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | аналоговый |
| Производитель | КАДАММ |
| Тип набора | тоновый (DTMF) |
| ЖК-дисплей | есть, в верхней части корпуса |
| Окно дисплея (прибл.) | 67,4 × 24,9 мм |
| Клавиатура | 12 кнопок, цинковый сплав, водонепроницаемая |
| Питание | от абонентской линии 24–72 В |
| Громкость звонка (1 м) | более 85 дБ |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP66 (включая окно дисплея) |
| Степень коррозии | WF1 |
| Материал корпуса | холоднокатаная сталь, порошковое покрытие |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| УФ-стойкость | защита покрытия и стекла дисплея от УФ |
| Стойкость к вандализму | трубка с бронированным шнуром |
| Конструкция и монтаж | |
|---|---|
| Цвет | стандартно один (опционально другие) |
| Подключение | телефонный кабель с RJ11 (в комплекте) |
| Кабельный ввод | PG11 |
| Телефонная линия | RJ11 |
| Крепление | к вертикальной поверхности |
| Габариты | 289 × 182 × 127 мм |
| Установочные размеры | 210,5 × 194 мм (4 точки) |
| Вес аппарата | 5 кг |
| Надёжность и комплектация | |
|---|---|
| Среднее время безотказной работы | 10 000 часов |
| Гарантия | 36 месяцев со дня ввода |
| Гарантийный лимит | не более 40 мес. со дня отгрузки |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Полоса частот микрофона | 250–3000 Гц |
| Запчасти | доступны (трубка, шнур, клавиатура) |
| Срок поставки со склада | по запросу |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
Сравнение с похожими моделями
В подсегменте уличных антивандальных телефонов КАДАММ ТЛ1116-Д — единственная модель с ЖК-дисплеем. Ниже показана разница с базовым исполнением без дисплея и с альтернативами в других корпусах.
| Параметр | ТЛ1116-Д ◀ | ТЛ1116 | ТЛ1012 | ТЛ1109 |
|---|---|---|---|---|
| Фото | |  |  |  |
| ЖК-дисплей | Есть | Нет | Нет | Нет |
| Корпус | Холоднокатаная сталь | Холоднокатаная сталь | Литой алюминий | Нержавейка AISI 304 |
| Степень защиты | IP66 | IP66 | IP66 | IP54 (опц. IP65) |
| Тип набора | Тоновый | Тоновый | Импульс / тон | Тоновый (DTMF) + спид-дайл |
| Температура | −40…+70 °C | −40…+70 °C | −40…+60 °C | −40…+70 °C |
| MTBF | 10 000 ч | 10 000 ч | 30 000 ч | 10 000 ч |
| Вес | 5 кг | 5 кг | 5 кг | 4,5 кг |
| Питание | От линии 24–72 В | От линии 24–72 В | От линии 20–75 В | От линии 48 В |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ1116-ДОператору приходится набирать длинные номера — важно видеть набор
Длительность разговоров подлежит учёту (к примеру, в диспетчерских)
Нужна быстрая диагностика линии — её статус виден до начала вызова
Место установки таково, что визуальная обратная связь повышает удобство (посты охраны, КПП, ресепшен)
Длительность разговоров подлежит учёту (к примеру, в диспетчерских)
Нужна быстрая диагностика линии — её статус виден до начала вызова
Место установки таково, что визуальная обратная связь повышает удобство (посты охраны, КПП, ресепшен)
Области применения
Вокзалы и аэропорты
Служебная связь, телефоны для пассажиров, информационные посты. Для шумной среды — антивандальный корпус и громкий звонок (>85 дБ).
Парковки и КПП
Связь водителя с диспетчером и охранника с центральным постом. Монтаж под открытым небом, защита от осадков и мойки (IP66).
Промышленные площадки
Складские терминалы, заводские дворы, эстакады погрузки. Корпус из стали держит удары оборудования и погрузчиков.
Школы и общественные здания
Связь с дежурным, точки экстренного вызова в коридорах. Антивандальное исполнение переносит попытки вандализма.
Спортивные сооружения
Бассейны, стадионы, ледовые арены. Телефоны для зрителей и связь персонала. От брызг и мойки защищает IP66.
Парки и общественные пространства
Экстренный вызов в парках, на пляжах и туристических маршрутах. Защита от любых погодных условий.
Монтаж и настройка
- 1Вскройте упаковку и сверьте комплектность с упаковочным листом. Осмотрите ЖК-дисплей на предмет видимых повреждений.
- 2Нанесите разметку 4 крепёжных отверстий по установочным размерам 210,5 × 194 мм. Трубку обычно размещают на высоте 1400–1500 мм от пола.
- 3Смонтируйте аппарат на вертикальной поверхности через монтажные кронштейны. Крепёж M8 входит в комплект.
- 4Заведите телефонный кабель через нижний гермоввод PG11. Подключение выполняется к внутренней колодке RJ11.
- 5Обожмите гермоввод. Убедитесь, что кабель не натянут и оставлена монтажная петля с запасом 100–150 мм.
- 6Подайте от АТС напряжение. Дисплей должен перейти в рабочий режим — появится статус «готов» либо индикация линии.
- 7Снимите трубку и наберите тестовый номер. Убедитесь, что цифры появляются на дисплее по мере нажатия клавиш.
- 8Протестируйте таймер разговора — отсчёт должен стартовать в момент соединения с абонентом.
Опции по запросу
Цену и сроки изготовления опций уточняйте у менеджера.
Цвет корпуса по запросу
Стандартный цвет один. Под заказ — красный (экстренная связь), жёлтый (промышленность), синий, оранжевый и прочие цвета RAL.
Дополнительные запасные части
Поставляются запасные трубки, клавиатурные модули, бронированные шнуры. Для крупных установок удобно держать ЗИП прямо на объекте.
Защитный козырёк (антивандальный)
Усиливает антивандальную защиту при монтаже в общественных местах. Представляет собой дополнительную стальную пластину над аппаратом.
Базовая модификация без дисплея
См. ТЛ1116 — конструкция та же, ЖК-индикатор отсутствует. Цена доступнее.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с разъёмом RJ11 | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт | ✓ |
| Руководство по эксплуатации* | ✓ |
* На каждые 10 аппаратов (или меньшее их число), поставляемых в один адрес, выдаётся руководство по эксплуатации.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Что именно отображается на дисплее?Стандартно это набираемые цифры по мере нажатия клавиш, длительность текущего разговора и статус линии (свободна / занята / нет связи с АТС). Точный набор индикаций зависит от АТС и режима работы.
Не запотевает ли дисплей при перепадах температуры?Нет. Окно дисплея герметизировано заодно с корпусом (общий уровень защиты IP66) и с внутренним объёмом не сообщается. По периметру окна уложено уплотнение из маслобензостойкого силикона, сохраняющее свойства при −40…+70 °C.
Видно ли дисплей в темноте?У ЖК-дисплеев КАДАММ стандартно применена пассивная подсветка — за счёт окружающего света. При недостатке освещения оператору доступен только базовый контраст. Работа в полной темноте может потребовать внешнего источника света.
Чем ТЛ1116-Д отличается от ТЛ1116?Разница только в ЖК-дисплее. Габариты, корпус, защита, клавиатура, трубка и питание совпадают. Базовая модель ТЛ1116 стоит дешевле и годится там, где дисплей не нужен.
Питание дисплея — от чего?От телефонной линии, питающей аппарат целиком (24–72 В). Внешний блок питания не понадобится. Потребление ЖК-индикатора минимально.
Какое напряжение питания нужно?Диапазон от 24 до 72 В постоянного тока — стандартная телефонная линия АТС. Аппарат работает с большинством промышленных и офисных мини-АТС.
Можно ли использовать на улице без козырька?Да. Степень защиты IP66 допускает уличный монтаж без навесов и козырьков. Прямой дождь и мощные струи воды выдерживают и корпус, и дисплей.
Подходит ли для использования в шахтах?Нет, рудничного исполнения у ТЛ1116-Д не предусмотрено. Для шахт выбирайте ТЛ1012 (класс РН-1) либо взрывозащищённые модели КАДАММ серии ТЛ27xx-Ex.
Гарантии и сервис
Гарантия
36 месяцев
Отсчёт с даты ввода в эксплуатацию, но не более 40 месяцев с даты отгрузки.
MTBF
10 000 часов
Средняя наработка на отказ в условиях нормальной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
