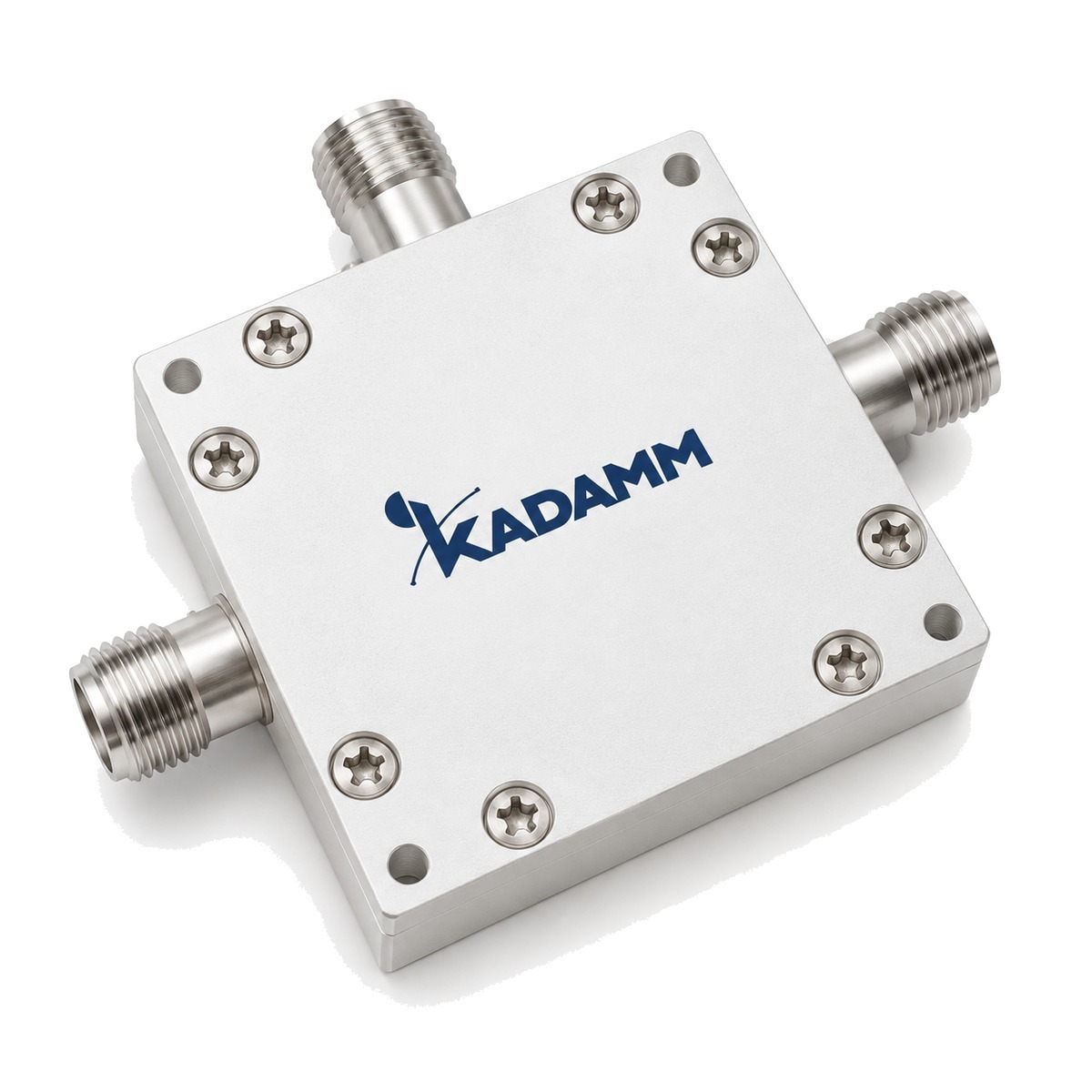

Смесители СВЧ балансные KADAMM СМ

Name: Смесители СВЧ балансные KADAMM СМ
Brand: КАДАММ
SKU: KADAMM СМ

Производитель:КАДАММ

Артикул: KADAMM СМ

Техническое описание серии KADAMM СМ

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Смесители

Серия KADAMM СМ: 18 моделей, 1 МГц – 110 ГГц, соединители по таблице исполнений.

1 МГц – 110 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Смесители серии СМ переносят сигнал на другую частоту с помощью гетеродина. Состав серии СМ: 18 моделей, общий диапазон 1 МГц – 110 ГГц, соединители по таблице исполнений.

Модели внутри серии СМ отличаются параметрами: частоты, габариты, частота гетеродина, промежуточная частота, потери преобразования, дБ, развязка Г–С, дБ.

Где применяют KADAMM СМ: супергетеродинные приёмники; преобразователи частоты; измерительные системы. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения СМ.

На что смотреть при подборе

Диапазон 1 МГц – 110 ГГцПолосу каждой модели СМ смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыРабочая полоса модели СМ должна перекрывать все частоты тракта с запасом по краям.

ГабаритыГабариты модели СМ проверьте по месту установки заранее.

Потери преобразования, дБНа высоких частотах потери СМ растут: сравнивайте их на верхней частоте тракта.

Развязка Г–С, дБРазвязка между портами СМ показывает, насколько каналы влияют друг на друга.

Мощность гетеродина, дБмДопустимая мощность модели СМ должна превышать мощность в тракте с запасом.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Габариты, мм	Частота гетеродина, ГГц	Промежуточная частота, ГГц	Потери преобразования, дБ, тип.	Развязка Г–С, дБ, тип.	Развязка Г–ПЧ, дБ, тип.	Мощность гетеродина, дБм, тип.
KADAMM СМ-1/6000	0,001–6	30×30×10	0,001–6	0–1	8	35	25	10
KADAMM СМ-10/2000	0,01–2	32×32×10	0,01–2	0,01–1	10	30	40	7
KADAMM СМ-10000/11000	10–11	28×24×13,5	10–11	0–0,2	10	30	30	9
KADAMM СМ-10000/44000	10–44	17,5×16,5×8	10–44	0–14	10	47	49	15
KADAMM СМ-10870/11370	10,87–11,37	16×16×10	8,87	2–2,5	8	30	30	13
KADAMM СМ-18000/40000	18–40	17,5×16,5×8	26–33	6–8	10	41	32	13
KADAMM СМ-20000/50000	20–50	39,94×32,49×12,6	20–50	0–16	13	20	-	15
KADAMM СМ-24000/40000	24–40	17,5×16,5×8	24–40	0–20	10	40	30	9
KADAMM СМ-2500/18000	2,5–18	16×13×8	2,5–18	0–6	10	16	25	13
KADAMM СМ-2500/8000	2,5–8	16×16×8	2,5–8	0–4	10	18–25	15–20	13
KADAMM СМ-25000/27500	25–27,5	17,5×16,5×8	23–24,5	1–4	12	30	25	13
KADAMM СМ-300/4300	0,3–4,3	32×32×10	0,3–4,3	0–1	8,5	20	7	13
KADAMM СМ-33000/37000	33–37	17,5×16,5×8	33–37	0–2	9	41	32	13
KADAMM СМ-5000/8000	5–8	17,5×16,5×8	4,5–8	0,5–3	9	55	35–42	17
KADAMM СМ-6000/26000	6–26	17,5×16,5×8	6–26	0–8	9	37–39	21–37	13
KADAMM СМ-6000/8000	6–8	17,5×16,5×8	7–10	0–2	9	17–25	20–28	13
KADAMM СМ-6435/6935	6,435–6,935	16×16×10	4,435	2–2,5	8	30	25	13
KADAMM СМ-75000/110000	75–110	30×26×22	-	0–12	10	20	-	15

Вопросы по серии

В каком диапазоне работает серия KADAMM СМ?

Общий диапазон серии СМ — 1 МГц – 110 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM СМ?

В серии СМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM СМ?

Назовите артикул исполнения из таблицы, например «KADAMM СМ-1/6000», и количество.

Какие документы есть на серию KADAMM СМ?

Техническое описание серии СМ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
