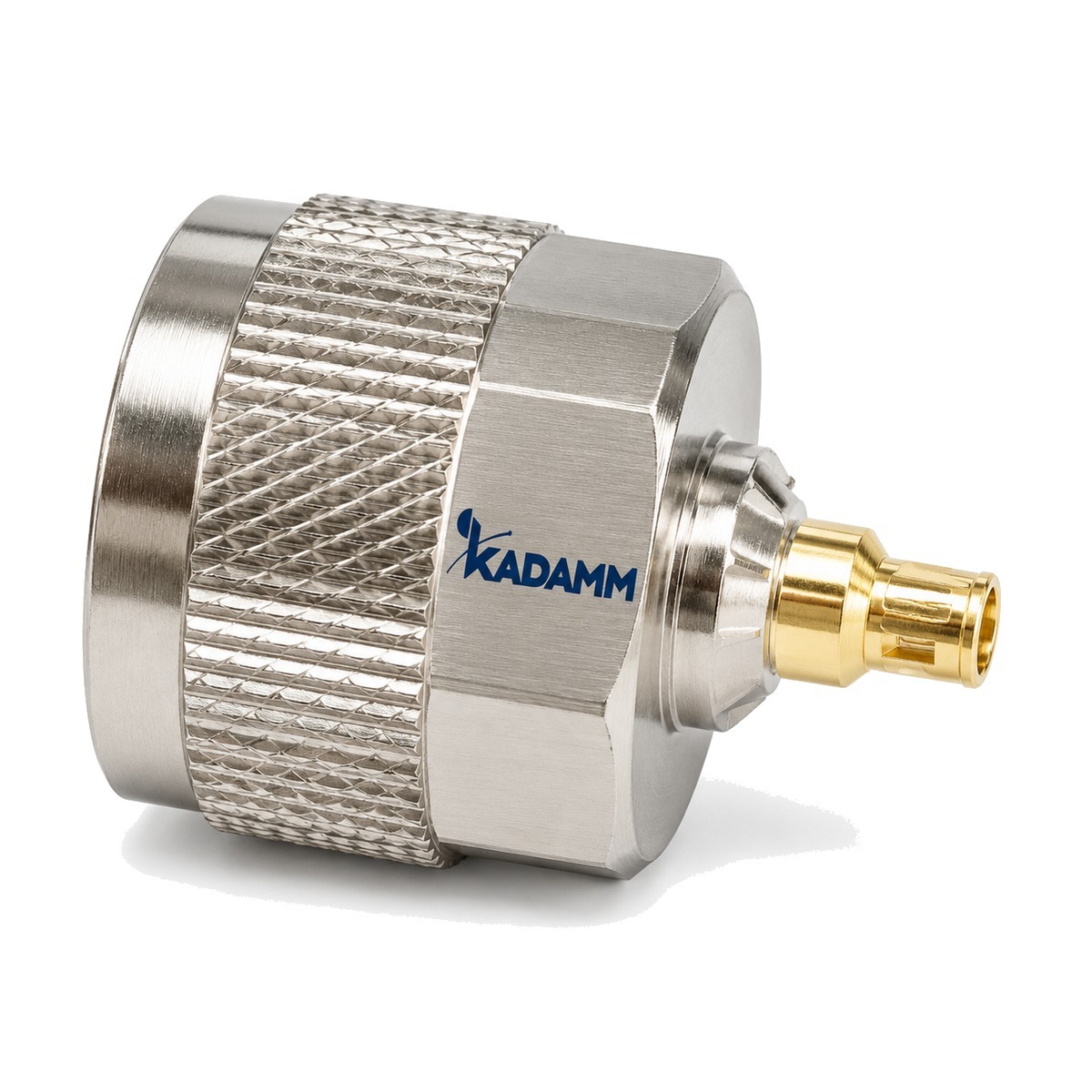

Коаксиальные разъёмы KADAMM в серии СК-ВД-2,92: 21 модель, до 40 ГГц, соединители 2,92 мм.
О серии
Коаксиальные разъёмы серии СК-ВД-2,92 выводят высокочастотный сигнал на кабель или печатную плату. Состав серии СК-ВД-2,92: 21 модель, общий диапазон до 40 ГГц, соединители 2,92 мм.
Исполнения СК-ВД-2,92 различаются по параметрам: размеры. Общее для всех моделей СК-ВД-2,92: диапазон частот, ГГц — 0–40; КСВН, не более — 1,15; соединитель — 2,92 мм розетка; размер ØD1, мм — 1,67.
Где применяют KADAMM СК-ВД-2,92: платы СВЧ-модулей; кабельные сборки; корпуса блоков. Нужное исполнение СК-ВД-2,92 выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| КСВН, не более | 1,15 |
| Соединитель | 2,92 мм розетка |
| Размер ØD1, мм | 1,67 |
| Размер ØD2, мм | 0,3 |
| Материал | пассивированная нержавеющая сталь |
Исполнения серии
| Артикул | Размер L1, мм | Размер L2, мм |
|---|---|---|
| KADAMM СК-2,92(р)-Ф2-Н-P30-01 | 1,4 | 1,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-02 | 3 | 1,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-03 | 3 | 4,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-04 | 1,4 | 1,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-05 | 3 | 1,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-06 | 3 | 4,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-07 | 1,4 | 1,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-08 | 3 | 1,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-09 | 3 | 4,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-10 | 1,4 | 1,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-11 | 3 | 1,5 |
| KADAMM СК-2,92(р)-Ф2-Н-P30-12 | 3 | 4,5 |
| KADAMM СК-2,92(р)-Ф4-Н-P30-01 | 1,4 | 1,5 |
| KADAMM СК-2,92(р)-Ф4-Н-P30-02 | 3 | 1,5 |
| KADAMM СК-2,92(р)-Ф4-Н-P30-03 | 3 | 4,5 |
| KADAMM СК-2,92(р)-Ф4-Н-P30-04 | 1,4 | 1,5 |
| KADAMM СК-2,92(р)-Ф4-Н-P30-05 | 3 | 1,5 |
| KADAMM СК-2,92(р)-Ф4-Н-P30-06 | 3 | 4,5 |
| KADAMM СК-2,92(р)-Ф4-Н-P30-07 | 1,4 | 1,5 |
| KADAMM СК-2,92(р)-Ф4-Н-P30-08 | 3 | 1,5 |
| KADAMM СК-2,92(р)-Ф4-Н-P30-09 | 3 | 4,5 |
Вопросы по серии
Общий диапазон серии СК-ВД-2,92 — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СК-ВД-2,92 — 2,92 мм. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СК-2,92(р)-Ф2-Н-P30-01», и количество.
К серии СК-ВД-2,92 прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
