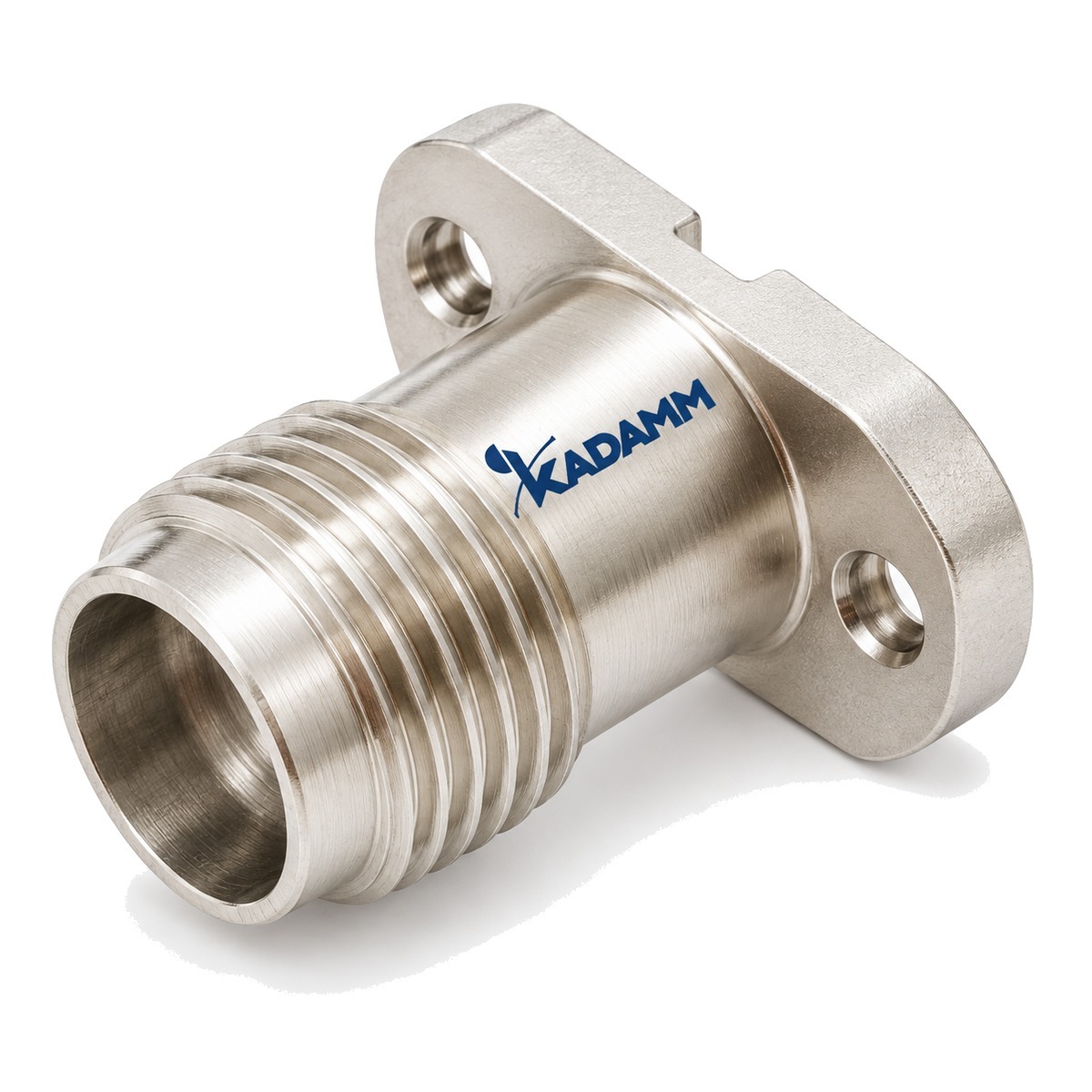

Коаксиальные разъёмы KADAMM в серии СК-МВ-2,92: 28 моделей, до 40 ГГц, соединители 2,92 мм.
О серии
Изделия серии KADAMM СК-МВ-2,92 выводят высокочастотный сигнал на кабель или печатную плату. Состав серии СК-МВ-2,92: 28 моделей, общий диапазон до 40 ГГц, соединители 2,92 мм.
По моделям KADAMM СК-МВ-2,92: КСВН 1,15. Модели внутри серии СК-МВ-2,92 отличаются параметрами: частоты, КСВН, соединители, размеры, материал. Общее для всех моделей СК-МВ-2,92: размер ØD1, мм — 4.
Где применяют KADAMM СК-МВ-2,92: платы СВЧ-модулей; кабельные сборки; корпуса блоков. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения СК-МВ-2,92.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Размер ØD1, мм | 4 |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Размер ØD2, мм | Размер L1, мм | Размер L2, мм | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM СК-2,92(р)-Ф2-Н-M30-01 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 1,4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-02 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-04 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3,2 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-05 | — | — | — | 0,3 | 1,4 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-06 | — | — | — | 0,3 | 3 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-08 | — | — | — | 0,3 | 3,2 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-09 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 1,4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-10 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-12 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3,2 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M30-13 | — | — | — | 0,3 | 1,4 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-14 | — | — | — | 0,3 | 3 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M30-16 | — | — | — | 0,3 | 3,2 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M60-03 | 0–40 | 1,15 | 2,92 мм розетка | 0,6 | 10,1 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M60-07 | — | — | — | 0,6 | 10,1 | 1,27 | — |
| KADAMM СК-2,92(р)-Ф2-Н-M60-11 | 0–40 | 1,15 | 2,92 мм розетка | 0,6 | 10,1 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф2-Н-M60-15 | — | — | — | 0,6 | 10,1 | 1,27 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M30-01 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 1,4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-02 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-04 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3,2 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-05 | — | — | — | 0,3 | 1,4 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M30-06 | — | — | — | 0,3 | 3 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M30-08 | — | — | — | 0,3 | 3,2 | 1,5 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M30-09 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 1,4 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-10 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M30-12 | 0–40 | 1,15 | 2,92 мм розетка | 0,3 | 3,2 | 1,5 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M60-03 | 0–40 | 1,15 | 2,92 мм розетка | 0,6 | 10,1 | 1,27 | пассивированная нержавеющая сталь |
| KADAMM СК-2,92(р)-Ф4-Н-M60-07 | — | — | — | 0,6 | 10,1 | 1,27 | — |
| KADAMM СК-2,92(р)-Ф4-Н-M60-11 | 0–40 | 1,15 | 2,92 мм розетка | 0,6 | 10,1 | 1,27 | пассивированная нержавеющая сталь |
Вопросы по серии
Общий диапазон серии СК-МВ-2,92 — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СК-МВ-2,92 — 2,92 мм. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СК-2,92(р)-Ф2-Н-M30-01», и количество.
Техническое описание серии СК-МВ-2,92 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
