KADAMM СК-ОВ-2,92 — серия производства KADAMM (КАДАММ): 45 моделей, до 40 ГГц, соединители 2,92 мм.

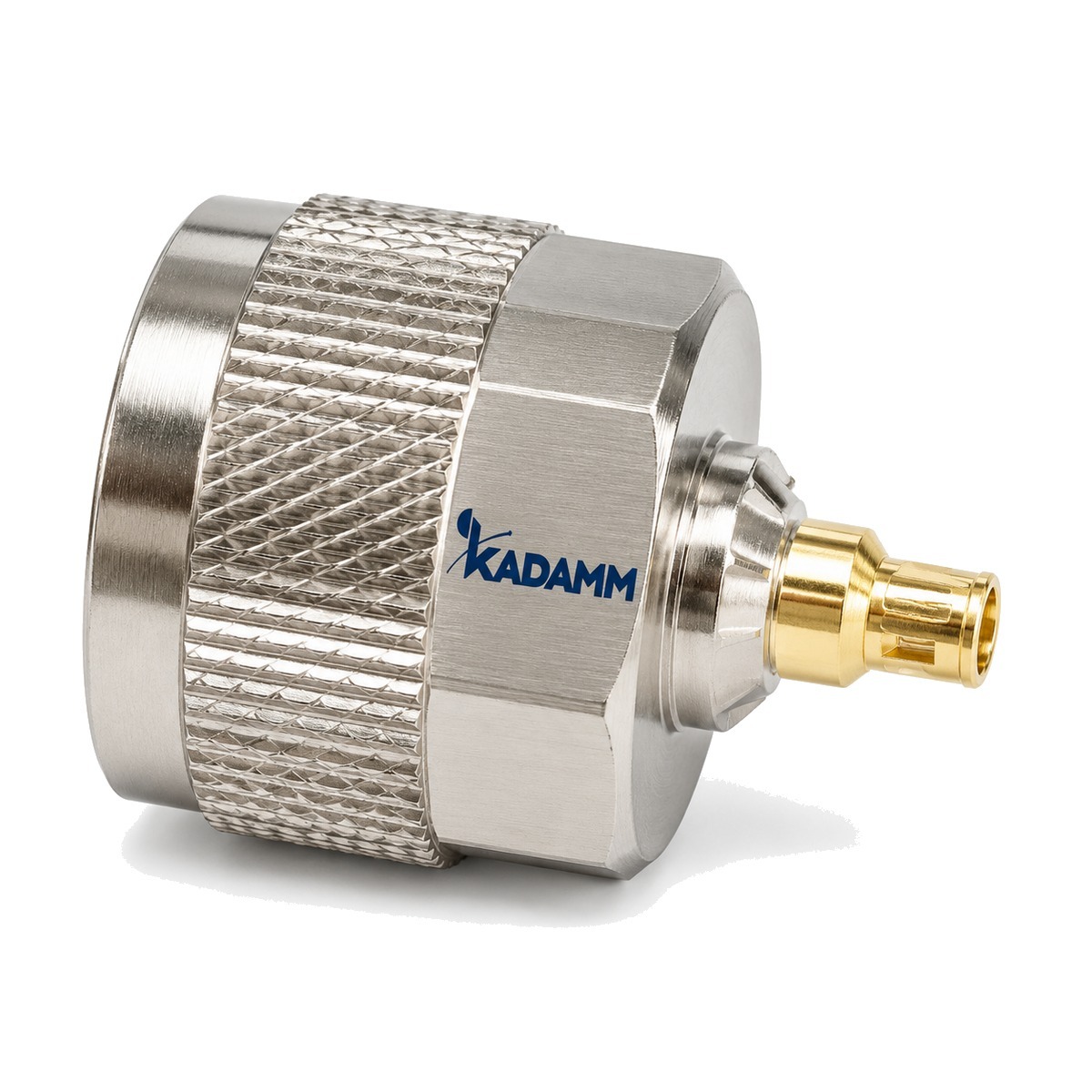

Разъёмы приборные с открытым выводом 2,92 мм KADAMM СК-ОВ-2,92

до 40 ГГц

Диапазон частот

Моделей в серии

2,92 мм

Соединитель

О серии

Коаксиальные разъёмы серии СК-ОВ-2,92 выводят высокочастотный сигнал на кабель или печатную плату. В серии СК-ОВ-2,92 — 45 моделей, общий диапазон до 40 ГГц, соединители 2,92 мм.

Модели внутри серии СК-ОВ-2,92 отличаются параметрами: соединители, размеры. Общее для всех моделей СК-ОВ-2,92: диапазон частот, ГГц — 0–40; КСВН, не более — 1,15; материал — пассивированная нержавеющая сталь.

Где применяют KADAMM СК-ОВ-2,92: платы СВЧ-модулей; кабельные сборки; корпуса блоков. Нужное исполнение СК-ОВ-2,92 выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон до 40 ГГцВесь диапазон серии СК-ОВ-2,92 закрывают разные исполнения — полоса у каждого своя.

СоединителиСоединитель модели СК-ОВ-2,92 подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.

РазмерыГабариты модели СК-ОВ-2,92 проверьте по месту установки заранее.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Диапазон частот, ГГц	0–40
КСВН, не более	1,15
Материал	пассивированная нержавеющая сталь

Исполнения серии

Артикул	Соединитель	Размер ØD, мм	Размер L, мм
KADAMM СК-2,92(в)-Ф2-Н-D64-01	2,92 мм вилка	0,64	10,92
KADAMM СК-2,92(в)-Ф2-Н-D64-02	2,92 мм вилка	0,64	6,84
KADAMM СК-2,92(в)-Ф2-Н-D64-03	2,92 мм вилка	0,64	10,92
KADAMM СК-2,92(в)-Ф2-Н-D64-04	2,92 мм вилка	0,64	6,84
KADAMM СК-2,92(в)-Ф2-Н-D64-05	2,92 мм розетка	0,64	10,92
KADAMM СК-2,92(в)-Ф2-Н-D64-06	2,92 мм розетка	0,64	6,84
KADAMM СК-2,92(в)-Ф4-Н-D64-01	2,92 мм вилка	0,64	10,92
KADAMM СК-2,92(в)-Ф4-Н-D64-02	2,92 мм вилка	0,64	6,84
KADAMM СК-2,92(в)-Ф4-Н-D64-03	2,92 мм вилка	0,64	10,92
KADAMM СК-2,92(в)-Ф4-Н-D64-04	2,92 мм вилка	0,64	6,84
KADAMM СК-2,92(р)-Ф2-Н-D30-03	2,92 мм розетка	0,3	7
KADAMM СК-2,92(р)-Ф2-Н-D30-04	2,92 мм розетка	0,3	2
KADAMM СК-2,92(р)-Ф2-Н-D30-08	2,92 мм розетка	0,3	7
KADAMM СК-2,92(р)-Ф2-Н-D30-09	2,92 мм розетка	0,3	2
KADAMM СК-2,92(р)-Ф2-Н-D30-13	2,92 мм розетка	0,3	7
KADAMM СК-2,92(р)-Ф2-Н-D30-14	2,92 мм розетка	0,3	2
KADAMM СК-2,92(р)-Ф2-Н-D30-18	2,92 мм розетка	0,3	7
KADAMM СК-2,92(р)-Ф2-Н-D30-19	2,92 мм розетка	0,3	2
KADAMM СК-2,92(р)-Ф2-Н-D64-01	2,92 мм розетка	0,64	10,92
KADAMM СК-2,92(р)-Ф2-Н-D64-02	2,92 мм розетка	0,64	6,84
KADAMM СК-2,92(р)-Ф2-Н-D64-06	2,92 мм розетка	0,64	10,92
KADAMM СК-2,92(р)-Ф2-Н-D64-07	2,92 мм розетка	0,64	6,84
KADAMM СК-2,92(р)-Ф2-Н-D64-11	2,92 мм розетка	0,64	10,92
KADAMM СК-2,92(р)-Ф2-Н-D64-12	2,92 мм розетка	0,64	6,84
KADAMM СК-2,92(р)-Ф2-Н-D64-16	2,92 мм розетка	0,64	10,92
KADAMM СК-2,92(р)-Ф2-Н-D64-17	2,92 мм розетка	0,64	6,84
KADAMM СК-2,92(р)-Ф2-Н-D75-05	2,92 мм розетка	0,75	30
KADAMM СК-2,92(р)-Ф2-Н-D75-10	2,92 мм розетка	0,75	30
KADAMM СК-2,92(р)-Ф2-Н-D75-15	2,92 мм розетка	0,75	30
KADAMM СК-2,92(р)-Ф2-Н-D75-20	2,92 мм розетка	0,75	30
KADAMM СК-2,92(р)-Ф4-Н-D30-03	2,92 мм розетка	0,3	7
KADAMM СК-2,92(р)-Ф4-Н-D30-04	2,92 мм розетка	0,3	2
KADAMM СК-2,92(р)-Ф4-Н-D30-08	2,92 мм розетка	0,3	7
KADAMM СК-2,92(р)-Ф4-Н-D30-09	2,92 мм розетка	0,3	2
KADAMM СК-2,92(р)-Ф4-Н-D30-13	2,92 мм розетка	0,3	7
KADAMM СК-2,92(р)-Ф4-Н-D30-14	2,92 мм розетка	0,3	2
KADAMM СК-2,92(р)-Ф4-Н-D64-01	2,92 мм розетка	0,64	10,92
KADAMM СК-2,92(р)-Ф4-Н-D64-02	2,92 мм розетка	0,64	6,84
KADAMM СК-2,92(р)-Ф4-Н-D64-06	2,92 мм розетка	0,64	10,92
KADAMM СК-2,92(р)-Ф4-Н-D64-07	2,92 мм розетка	0,64	6,84
KADAMM СК-2,92(р)-Ф4-Н-D64-11	2,92 мм розетка	0,64	10,92
KADAMM СК-2,92(р)-Ф4-Н-D64-12	2,92 мм розетка	0,64	6,84
KADAMM СК-2,92(р)-Ф4-Н-D75-05	2,92 мм розетка	0,75	30
KADAMM СК-2,92(р)-Ф4-Н-D75-10	2,92 мм розетка	0,75	30
KADAMM СК-2,92(р)-Ф4-Н-D75-15	2,92 мм розетка	0,75	30

Вопросы по серии

В каком диапазоне работает серия KADAMM СК-ОВ-2,92?

Общий диапазон серии СК-ОВ-2,92 — до 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM СК-ОВ-2,92?

В серии СК-ОВ-2,92 — 2,92 мм. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM СК-ОВ-2,92?

Назовите артикул исполнения из таблицы, например «KADAMM СК-2,92(в)-Ф2-Н-D64-01», и количество.

Какие документы есть на серию KADAMM СК-ОВ-2,92?

Техническое описание серии СК-ОВ-2,92 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
