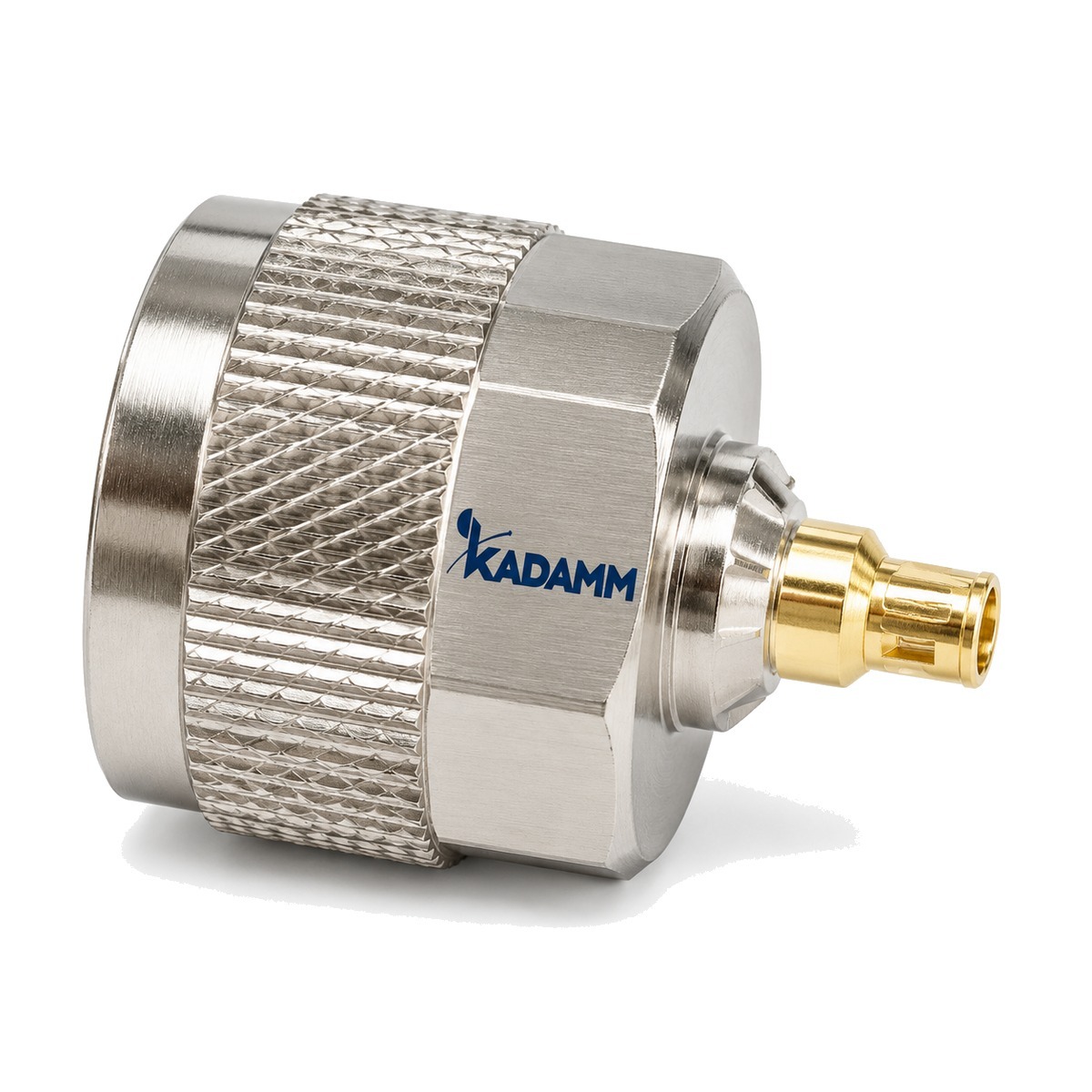

Коаксиальные разъёмы KADAMM в серии СК-ОВ-1,85: 5 моделей, до 67 ГГц, соединители 1,85 мм.
О серии
Изделия серии KADAMM СК-ОВ-1,85 выводят высокочастотный сигнал на кабель или печатную плату. Состав серии СК-ОВ-1,85: 5 моделей, общий диапазон до 67 ГГц, соединители 1,85 мм.
По моделям KADAMM СК-ОВ-1,85: КСВН 1,25. Исполнения СК-ОВ-1,85 различаются по параметрам: частоты, КСВН, соединители, размеры, материал.
Где применяют KADAMM СК-ОВ-1,85: платы СВЧ-модулей; кабельные сборки; корпуса блоков. Нужное исполнение СК-ОВ-1,85 выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Размер L, мм | Размер ØD, мм | Материал |
|---|---|---|---|---|---|---|
| KADAMM СК-1,85(в)-Р-Н-D30-01 | 0–67 | 1,25 | 1,85 мм вилка | 2 | 0,3 | пассивированная нержавеющая сталь |
| KADAMM СК-1,85(р)-Р-Н-D30-01 | 0–67 | 1,25 | 1,85 мм розетка | 1,2 | 0,3 | пассивированная нержавеющая сталь |
| KADAMM СК-1,85(р)-Р-Н-D30-02 | 0–67 | 1,25 | 1,85 мм розетка | 2 | 0,3 | пассивированная нержавеющая сталь |
| KADAMM СК-1,85(р)-Р-Н-D30-03 | — | — | — | 1,2 | 0,3 | — |
| KADAMM СК-1,85(р)-Р-Н-D30-04 | — | — | — | 2 L | — | — |
Вопросы по серии
Общий диапазон серии СК-ОВ-1,85 — до 67 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СК-ОВ-1,85 — 1,85 мм. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СК-1,85(в)-Р-Н-D30-01», и количество.
К серии СК-ОВ-1,85 прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
