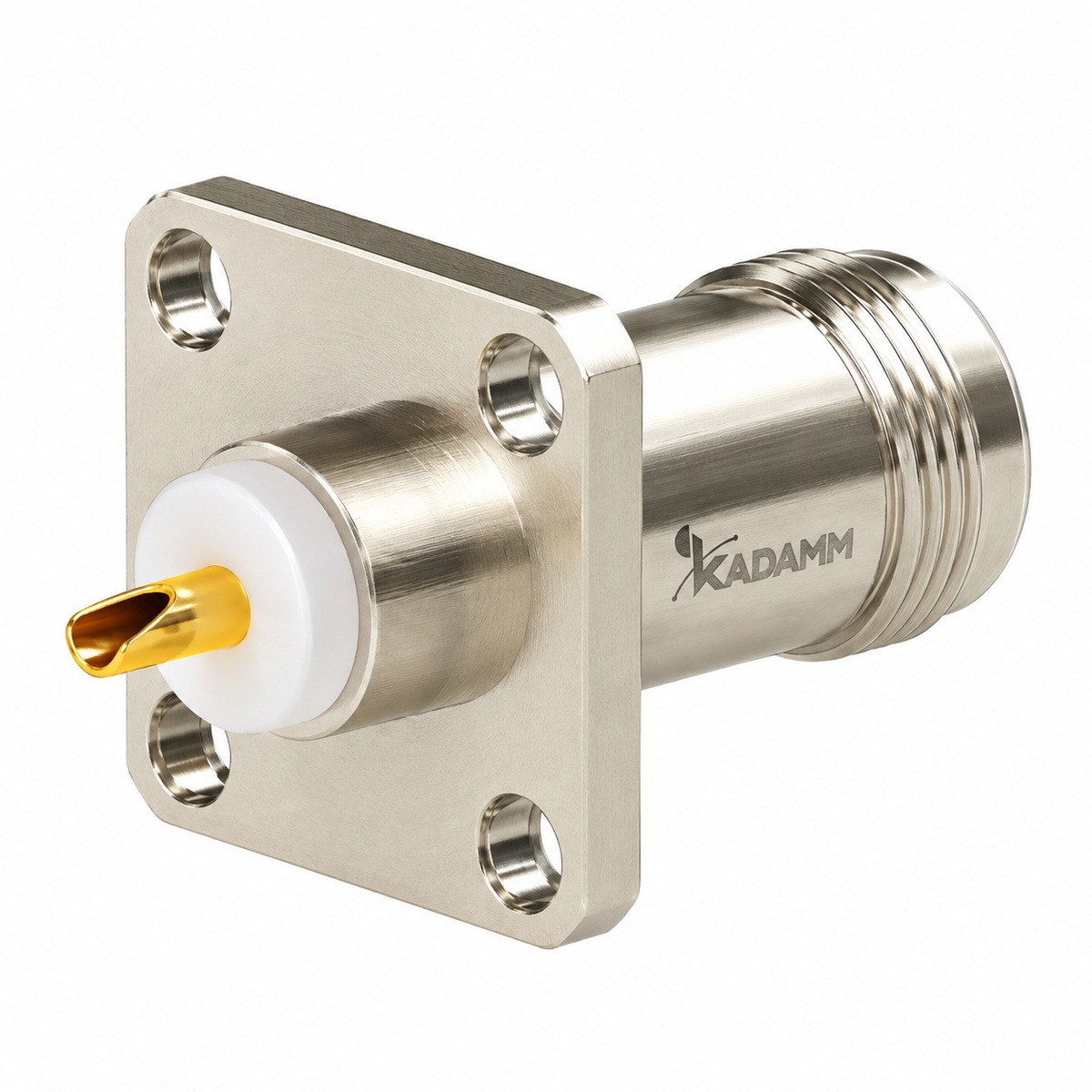

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-TNC: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-О-TNC — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 13 исполнений, общий охват частот — до 11 ГГц. Подключение — TNC розетка, угловой, TNC вилка.
Внутри серии СК-О-TNC меняются КСВН, соединители, монтаж, фланец, резьба, длина — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Разброс по исполнениям СК-О-TNC: КСВН — 1,25–1,4 (при КСВН 1,4 отражается около 3 % мощности). Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Разъём KADAMM СК-О-TNC — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-TNC собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
13 исполнений, 1 рабочая полоса.
Лучшее согласование в серии — у KADAMM СК-TNC(в)-Ф4-О1, KADAMM СК-TNC(р)-Р-О1 и ещё 9 исполнений.
TNC розетка — у 10 исполнений; TNC розетка, угловой — у 2 исполнений; TNC вилка — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-TNC: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| КСВН | от 1,25 до 1,4 |
| Соединитель | TNC вилка; TNC розетка; TNC розетка, угловой |
| Монтаж | фланцевое, 4 отв.; резьбовое (гайка); фланцевое |
| Фланец, отверстий | 4 |
| Резьба | 7/16-28UNEF-2A; 1/2-28UNEF-2A; 7/16-24UNEF-2A |
| Длина, мм | от 2 до 42,3 |
| Диапазон частот, ГГц | 0–11 |
| Материал | латунь с никелированием или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 13 исполнений серии СК-О-TNC с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | КСВН | Соединитель | Монтаж | Фланец, отверстий | Резьба | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM СК-TNC(в)-Ф4-О1 | 1,25 | TNC вилка | фланцевое, 4 отв. | 4 | — | — |
| KADAMM СК-TNC(р)-Р-О1 | 1,25 | TNC розетка | резьбовое (гайка) | — | 7/16-28UNEF-2A | — |
| KADAMM СК-TNC(р)-У-Р-О1 | 1,4 | TNC розетка, угловой | резьбовое (гайка) | — | 1/2-28UNEF-2A | — |
| KADAMM СК-TNC(р)-У-Ф4-О1 | 1,4 | TNC розетка, угловой | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | — |
| KADAMM СК-TNC(р)-Ф-О1 | 1,25 | TNC розетка | фланцевое | — | — | — |
| KADAMM СК-TNC(р)-Ф-О2 | 1,25 | TNC розетка | фланцевое | — | — | 9 |
| KADAMM СК-TNC(р)-Ф-О3 | 1,25 | TNC розетка | фланцевое | — | — | 5 |
| KADAMM СК-TNC(р)-Ф4-О1 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | — |
| KADAMM СК-TNC(р)-Ф4-О2 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | 32,3 |
| KADAMM СК-TNC(р)-Ф4-О3 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | 42,3 |
| KADAMM СК-TNC(р)-Ф4-О4 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-28UNEF-2A | 2 |
| KADAMM СК-TNC(р)-Ф4-О5 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | 7/16-24UNEF-2A | — |
| KADAMM СК-TNC(р)-Ф4-О6 | 1,25 | TNC розетка | фланцевое, 4 отв. | 4 | — | — |
Как выбрать исполнение
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM СК-О-TNC с наибольшим в серии КСВН 1,4.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-TNC работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-TNC входят:
Техническое описание серии СК-О-TNC — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-TNC или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-TNC | Разъёмы приборные TNC, общего применения | до 11 ГГц | 13 | TNC розетка, угловой, TNC вилка |
| KADAMM СК-С-TNC | Разъёмы приборные сменные TNC | до 18 ГГц | 9 | TNC розетка, TNC вилка |
| KADAMM СК-О-SMA | Разъёмы приборные SMA, общего применения | до 18 ГГц | 349 | SMA розетка, SMA вилка, угловой |
| KADAMM СК-О-SSMA | Разъёмы приборные SSMA, общего применения | до 30 ГГц | 20 | SSMA розетка, угловой |
| KADAMM СК-О-SMP | Разъёмы приборные SMP и SSMP (SMPM), общего применения | до 65 ГГц | 34 | SMP вилка, SSMP вилка, SMP розетка |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-С-TNC.
