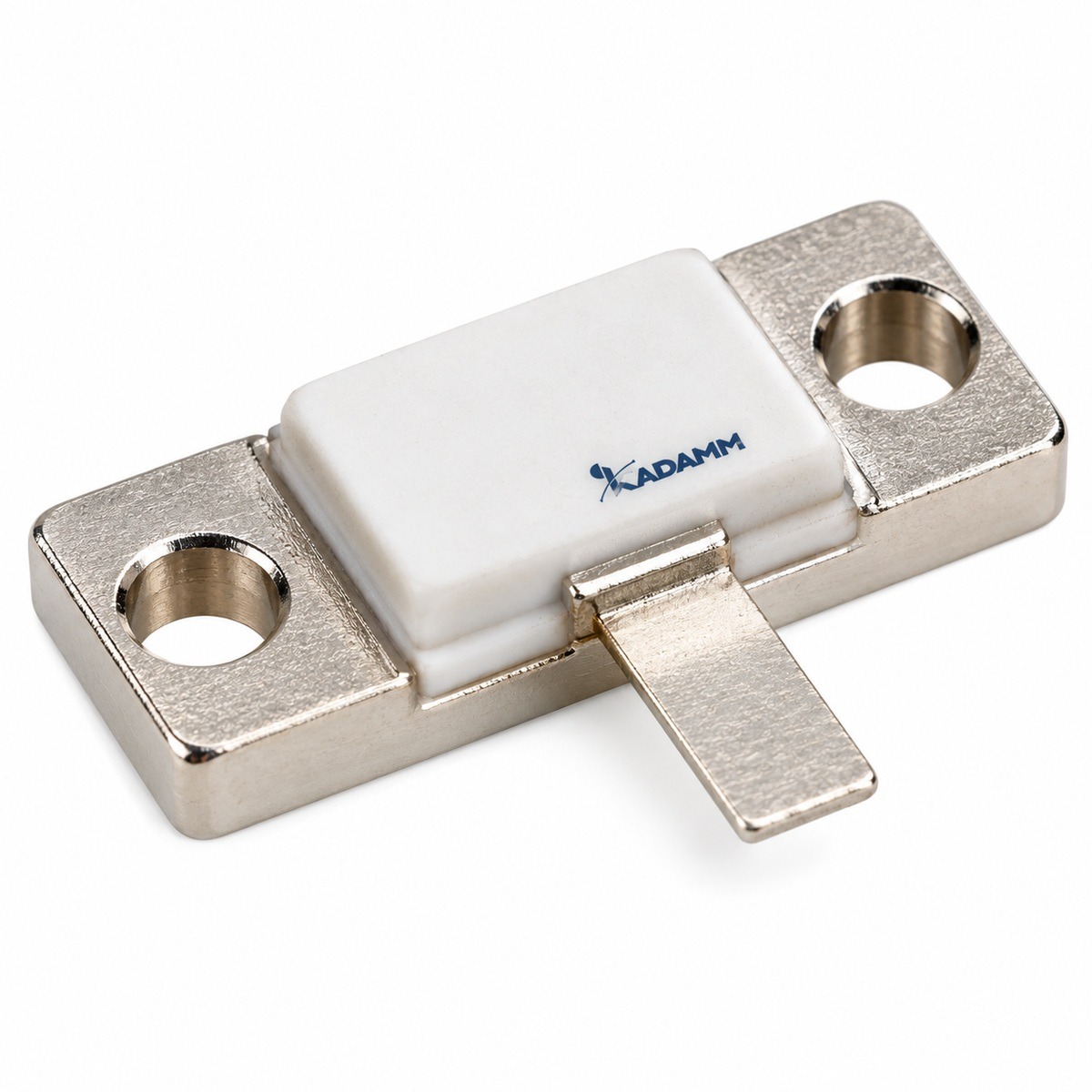

Резисторы СВЧ мощные KADAMM (КАДАММ) серии РСВ: поглощают мощность СВЧ на плате или фланце и служат нагрузкой или звеном аттенюатора.
О серии
KADAMM РСВ — резисторы СВЧ мощные производства KADAMM (КАДАММ).
В серии 22 исполнения.
Исполнения РСВ различаются по параметрам: мощность, сопротивление, корпус.
Нагрузка — конечный элемент тракта. Согласованная нагрузка поглощает поданную мощность почти без отражения: её ставят на свободные порты делителей, мостов и циркуляторов, используют как эквивалент антенны при настройке и испытаниях передатчиков.
Рассогласованные нагрузки и короткозамыкатели, наоборот, дают известное отражение и служат мерами при поверке измерителей КСВН и калибровке анализаторов.
Разброс по исполнениям РСВ: мощность — 10–800 Вт. Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Резистор KADAMM РСВ рассчитан на работу на СВЧ: резистивная плёнка на теплопроводящей подложке, выводы и форма подобраны так, чтобы паразитная индуктивность и ёмкость не портили согласование в рабочей полосе. Допустимая мощность определяется отводом тепла: корпус или фланец резистора ставят на теплоотвод, и чем лучше тепловой контакт, тем ближе мощность к паспортной.
Конструкция и материалы
Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
Наибольшую мощность держат KADAMM РСВ-100-800-Ф, KADAMM РСВ-200-800-Ф и ещё 1 исполнение.
Все исполнения серии РСВ собраны в таблице ниже, с артикулами для заявки.
Технические характеристики серии
Сводка по всем исполнениям KADAMM РСВ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Мощность, Вт | от 10 до 800 |
| Сопротивление, Ом | от 50 до 200 |
| Корпус | фланцевый; с выводами (tab); чип |
| Допуск сопротивления | ±5% |
| Материал | подложка — оксид бериллия (BeO) |
| Рабочая температура, °C | −55…+150 |
Как читать характеристики
Таблица исполнений
Все 22 исполнения серии РСВ с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Мощность, Вт | Сопротивление, Ом | Корпус |
|---|---|---|---|
| KADAMM РСВ-100-10-Ф | 10 | 100 | фланцевый |
| KADAMM РСВ-100-100-Ф | 100 | 100 | фланцевый |
| KADAMM РСВ-100-20-В | 20 | 100 | с выводами (tab) |
| KADAMM РСВ-100-20-Ф | 20 | 100 | фланцевый |
| KADAMM РСВ-100-20-Ч | 20 | 100 | чип |
| KADAMM РСВ-100-250-Ф | 250 | 100 | фланцевый |
| KADAMM РСВ-100-30-Ф | 30 | 100 | фланцевый |
| KADAMM РСВ-100-500-Ф | 500 | 100 | фланцевый |
| KADAMM РСВ-100-60-В | 60 | 100 | с выводами (tab) |
| KADAMM РСВ-100-60-Ф | 60 | 100 | фланцевый |
| KADAMM РСВ-100-800-Ф | 800 | 100 | фланцевый |
| KADAMM РСВ-200-250-Ф | 250 | 200 | фланцевый |
| KADAMM РСВ-200-800-Ф | 800 | 200 | фланцевый |
| KADAMM РСВ-50-100-Ф | 100 | 50 | фланцевый |
| KADAMM РСВ-50-150-Ф | 150 | 50 | фланцевый |
| KADAMM РСВ-50-250-В | 250 | 50 | с выводами (tab) |
| KADAMM РСВ-50-250-Ф | 250 | 50 | фланцевый |
| KADAMM РСВ-50-400-Ф | 400 | 50 | фланцевый |
| KADAMM РСВ-50-500-В | 500 | 50 | с выводами (tab) |
| KADAMM РСВ-50-60-В | 60 | 50 | с выводами (tab) |
| KADAMM РСВ-50-60-Ф | 60 | 50 | фланцевый |
| KADAMM РСВ-50-800-Ф | 800 | 50 | фланцевый |
Прочие параметры
| Параметр | Значение |
|---|---|
| ТКС | 150 ppm/°C — KADAMM РСВ-200-800-Ф |
Как выбрать исполнение
Применение
Нагрузки применяют на свободных портах пассивных узлов, при испытаниях передатчиков, калибровке и поверке измерительной аппаратуры.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM РСВ входят:
Техническое описание серии РСВ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение РСВ или соседней серии.
Термины и стандарты
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM РСВ | Резисторы СВЧ мощные | — | 22 | — |
| KADAMM НК | Нагрузки согласованные 50 Ом коаксиальные | до 110 ГГц | 162 | N, SMA, TNC, SMP |
| KADAMM НК75 | Нагрузки согласованные 75 Ом коаксиальные | до 3 ГГц | 22 | BNC, F, N |
| KADAMM НПР | Нагрузки проходные | до 2 ГГц | 15 | BNC-BNC, N-N, TNC-TNC |
| KADAMM НР-1 | Нагрузки рассогласованные регулируемые | 850 МГц – 2,17 ГГц | 2 | N |
Когда брать соседнюю серию: нужны согласованные нагрузки — KADAMM НК; нужны рассогласованные нагрузки — KADAMM НР-1.
