KADAMM ARF-T — антенны RFID UHF тонкие (печатные и ближнего поля) 902–928 МГц: 2–5,5 дБи, круговая и линейная поляризация, 18 моделей
Антенны RFID UHF тонкие (печатные и ближнего поля): 902–928 МГц, усиление 2–5,5 дБи.
902–928 МГцУсиление 2–5,5 дБи
▤
Подберём ARF-T под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →902–928 МГц
Диапазон
2–5,5 дБи
Усиление
круговая и линейная
Поляризация
18
Моделей
20 Вт
Мощность
50 Ом
Сопротивление
Что представляет собой антенна

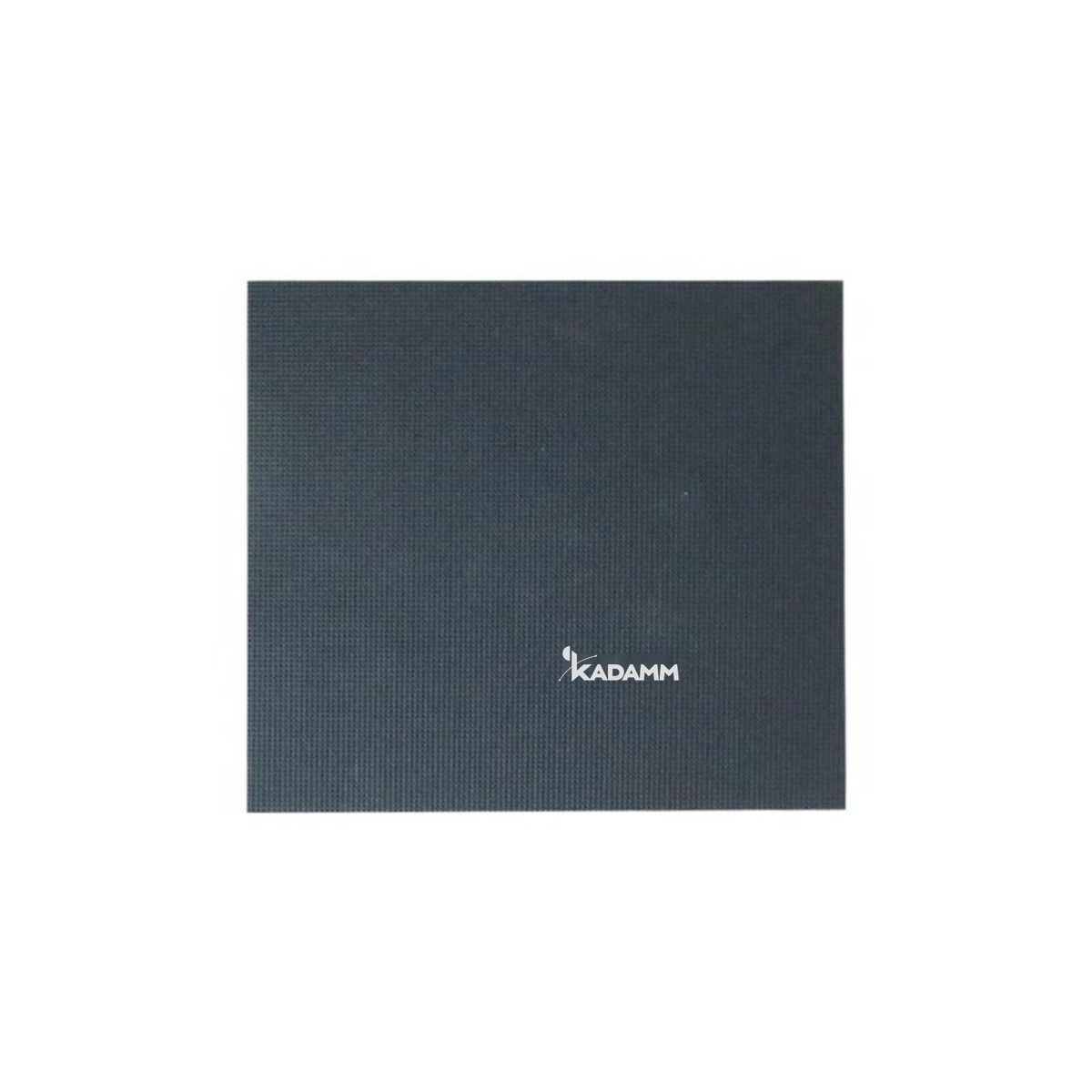

KADAMM ARF-T — антенны RFID UHF тонкие (печатные и ближнего поля) диапазона 902–928 МГц. Антенна считывателя RFID УВЧ-диапазона — тонкая антенна, которую ставят под столешницу, на полку или в корпус оборудования: зона считывания у неё небольшая, метки читаются вблизи, и соседние предметы не попадают в зону. Метки в зоне считывания получают энергию от сигнала считывателя и отвечают ему. Дальность и надёжность считывания зависят от усиления антенны (2–5,5 дБи), ориентации меток и материалов, на которые они наклеены.
Электрические параметры тракта: волновое сопротивление 50 Ом; допустимая мощность 20 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Антенны RFID UHF тонкие (печатные и ближнего поля): 902–928 МГц, усиление 2–5,5 дБи.
Чем отличается от похожих моделей KADAMM
KADAMM ARF-P
Сравните таблицы характеристик KADAMM ARF-T и KADAMM ARF-P: число входов, разъёмы и способ крепления у моделей могут различаться.
KADAMM ARF-M
- Полосы 902–928 МГц, у ARF-M — 860–868 и 902–928 МГц
- Усиление 2–5,5 дБи, у ARF-M — 8–10 дБи (меньше на 2,5 дБ)
KADAMM ARF-M даёт больше усиления; у KADAMM ARF-T в пользу выбора — свой набор полос.
KADAMM RF900
- Полосы 902–928 МГц, у RF900 — 860–870 и 902–928 МГц
- Усиление 2–5,5 дБи, у RF900 — 9–12 дБи (меньше на 3,5 дБ)
KADAMM RF900 даёт больше усиления; у KADAMM ARF-T в пользу выбора — свой набор полос.
Конструкция и материалы
ИзлучателиПоляризация круговая и линейная.
РазъёмыПо исполнению (см. таблицу «Исполнения»).
Условия работыТемпература −25…+65 °C; KADAMM ARF-915-3C-102, KADAMM ARF-915-3,5C-260, KADAMM ARF-915-3,5C-280, KADAMM ARF-915-4C-280 — −20…+65 °C; KADAMM ARF-915-2C-482, KADAMM ARF-915-3C-300 — −40…+60 °C.
Фото исполнений

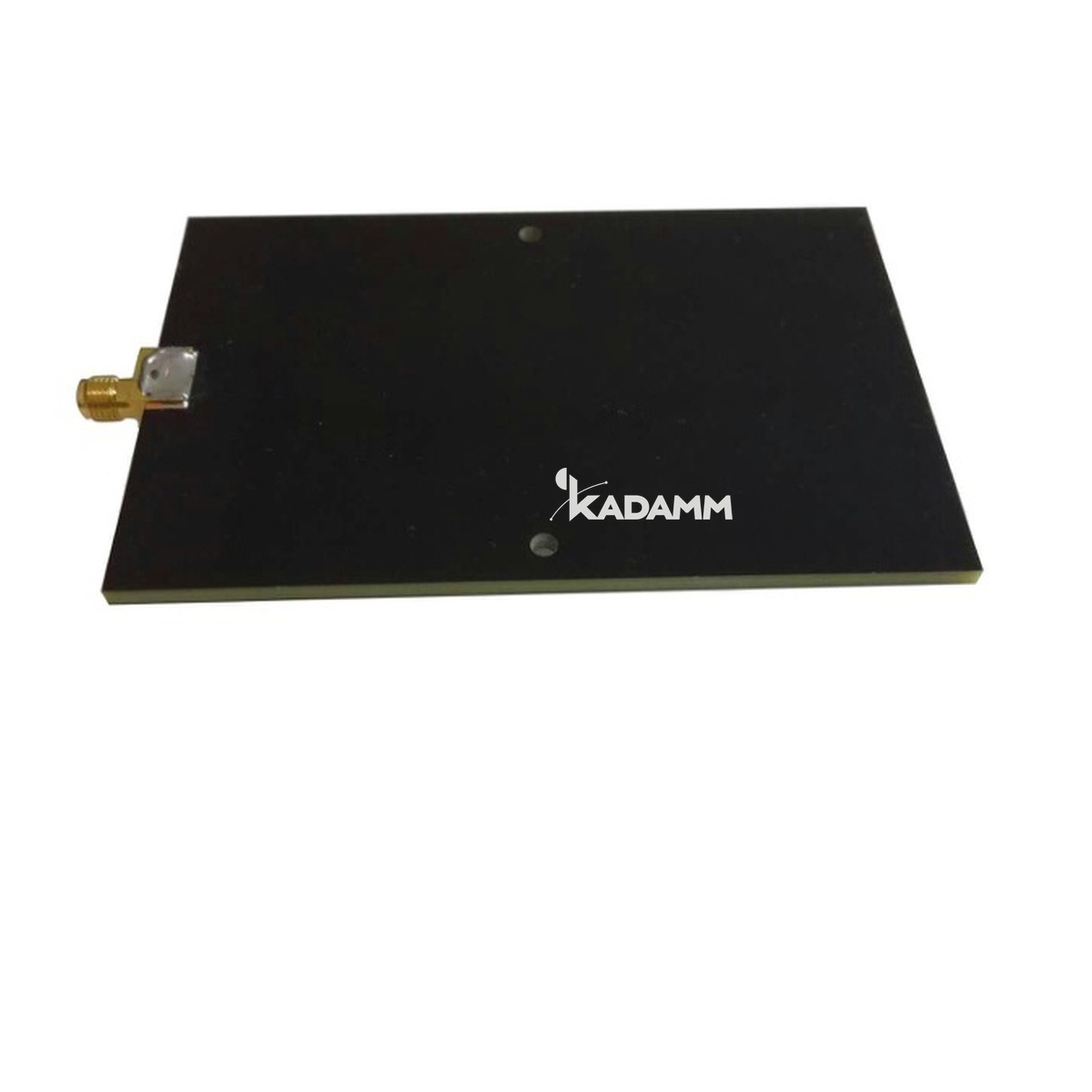

KADAMM ARF-915-2,5V-100

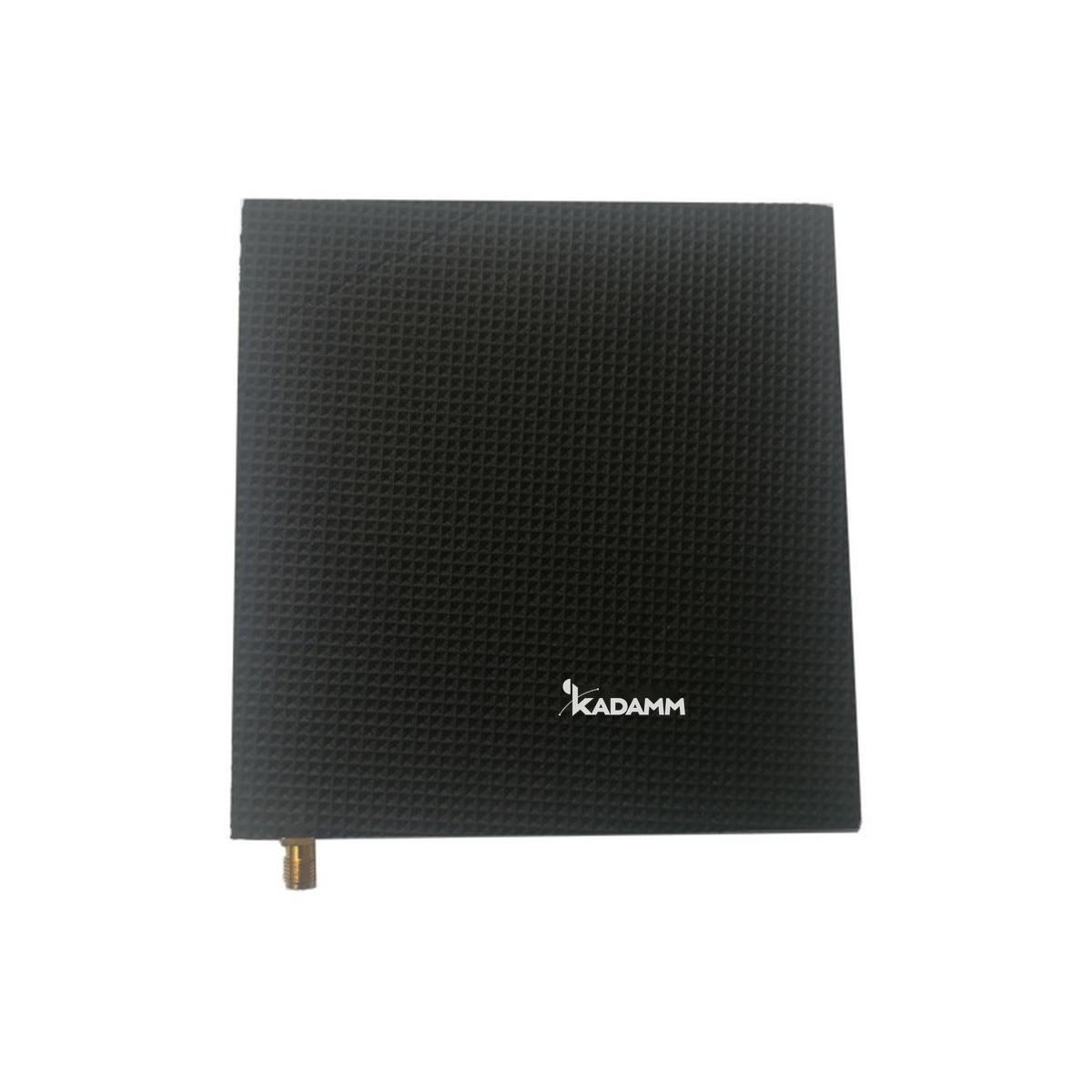

KADAMM ARF-915-2C-120

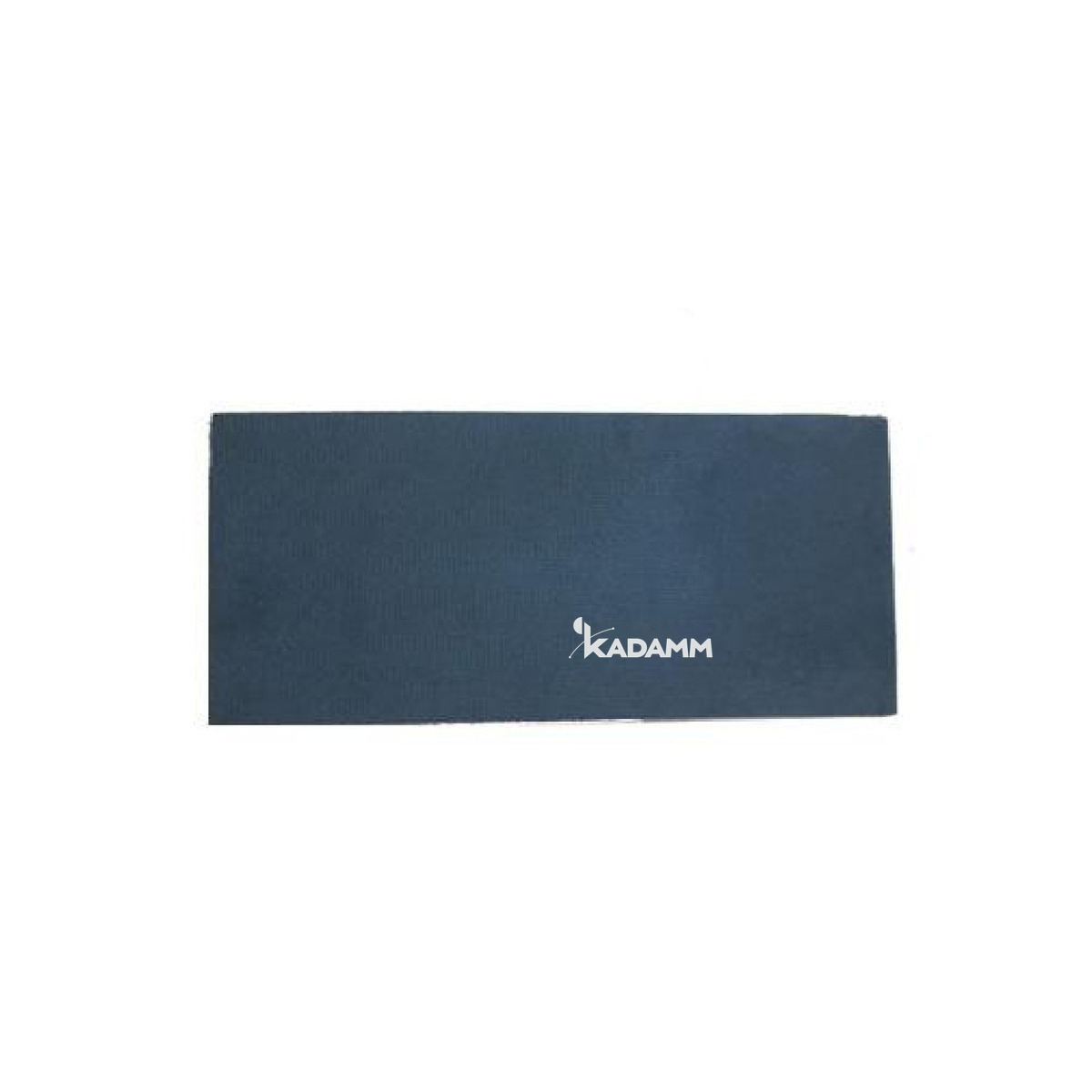

KADAMM ARF-915-2C-482

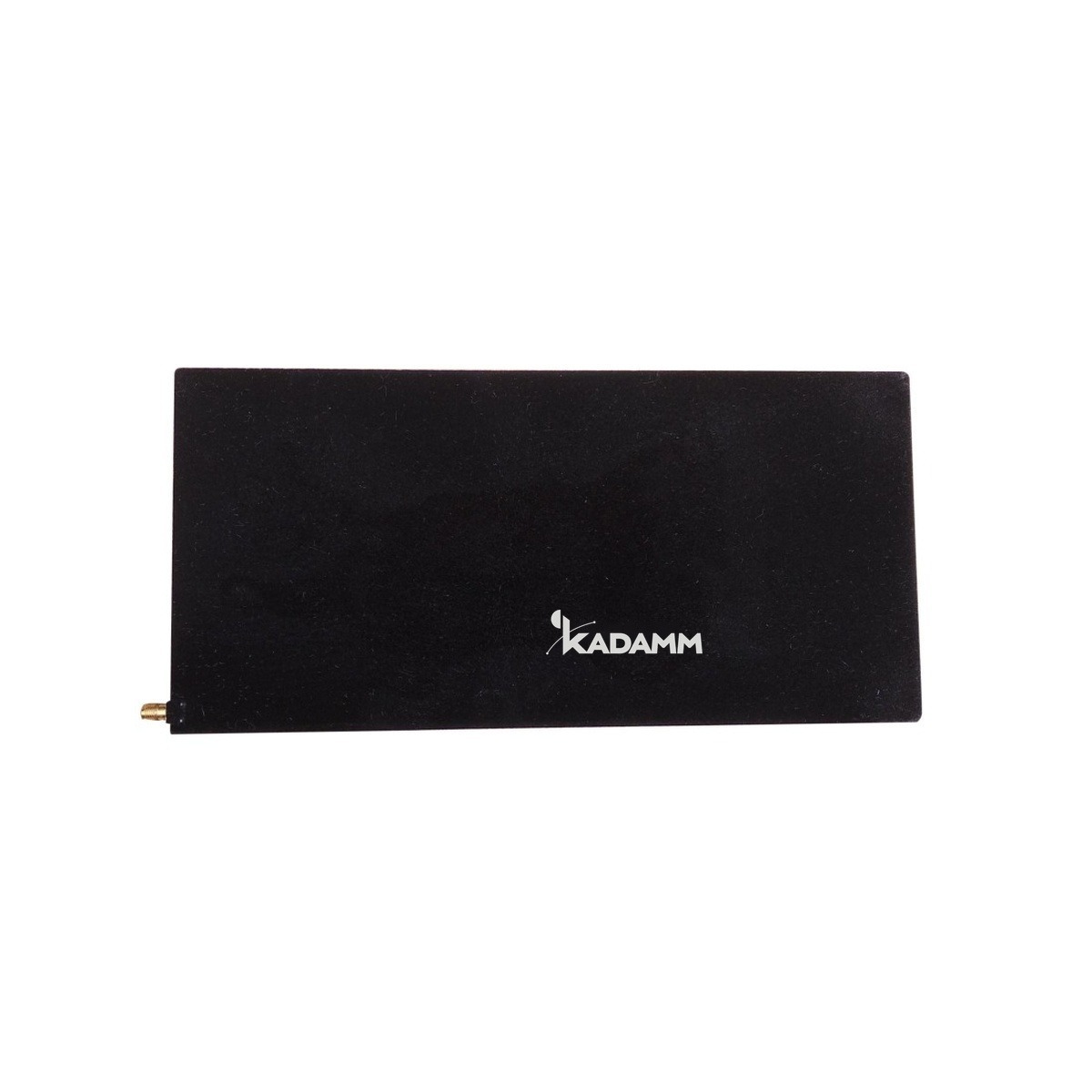

KADAMM ARF-915-3,5C-260

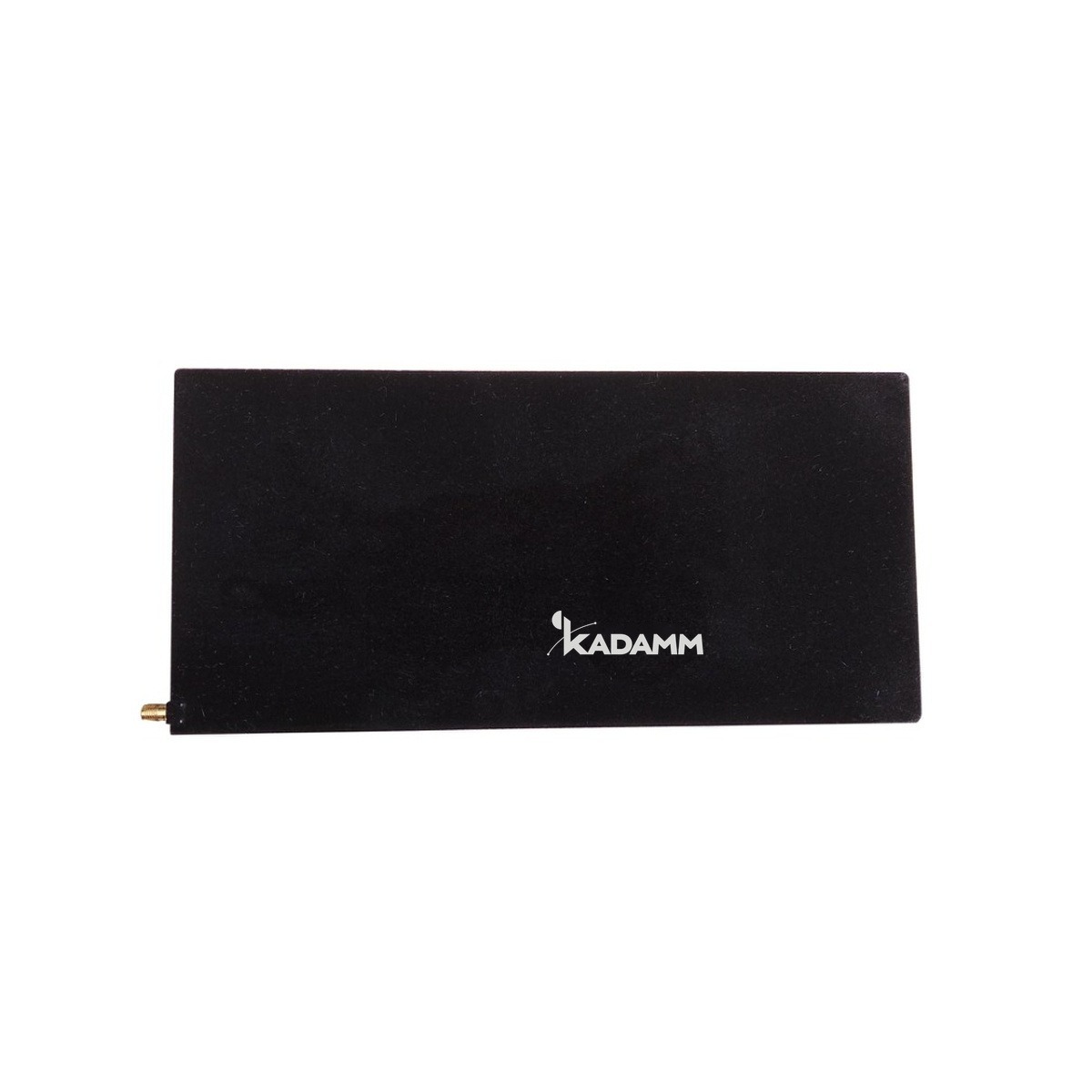

KADAMM ARF-915-3,5C-280

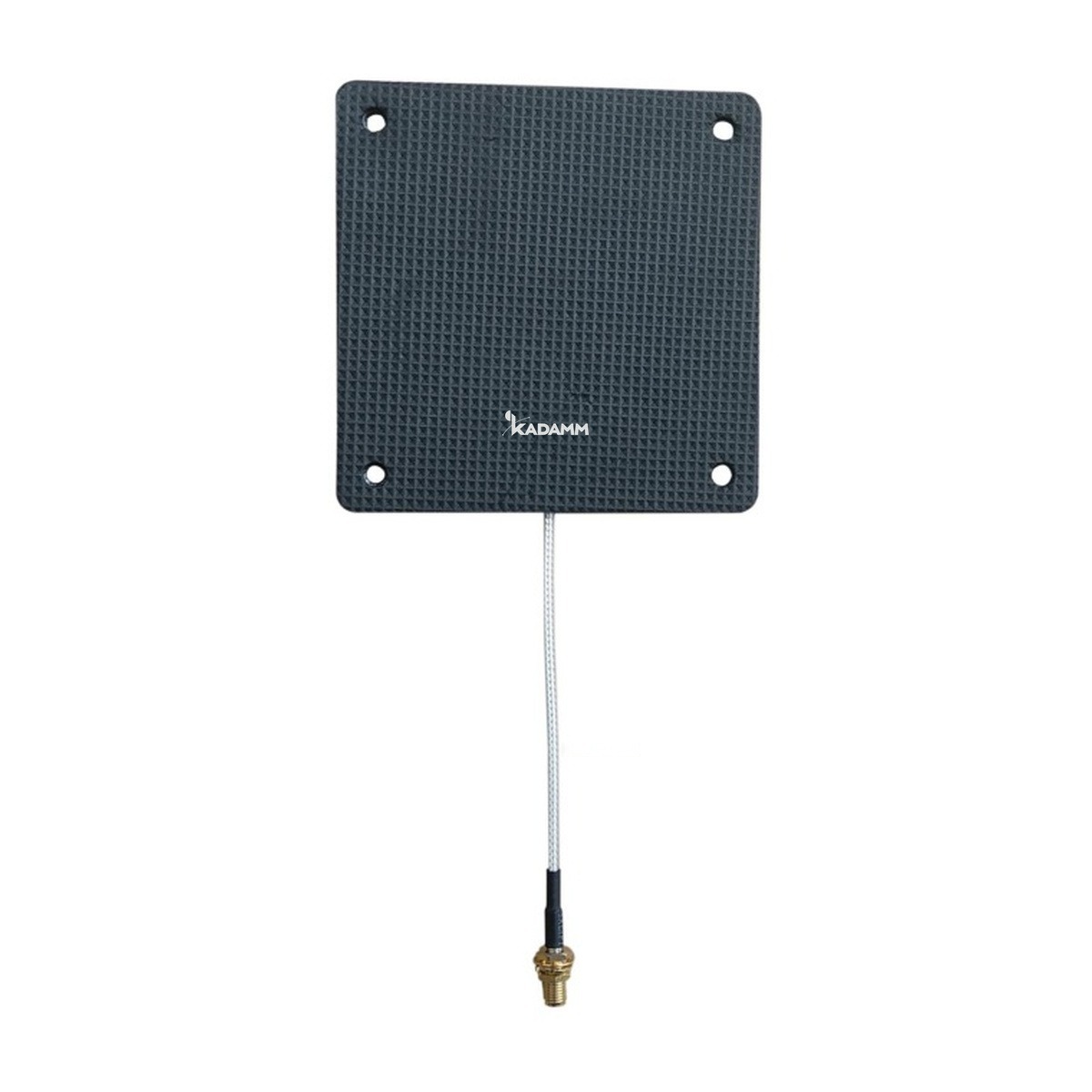

KADAMM ARF-915-3C-102

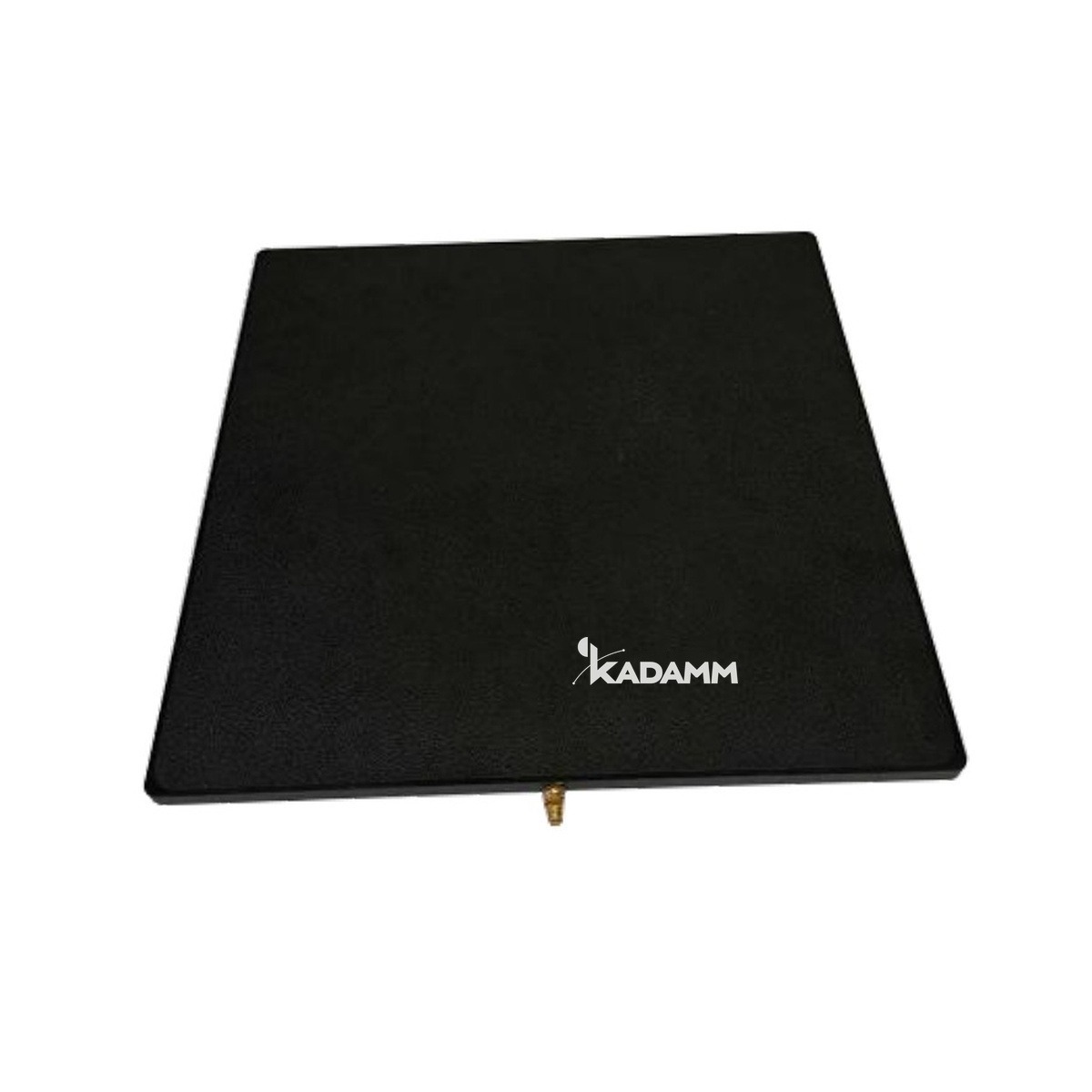

KADAMM ARF-915-3C-300
KADAMM ARF-915-4,5C-450

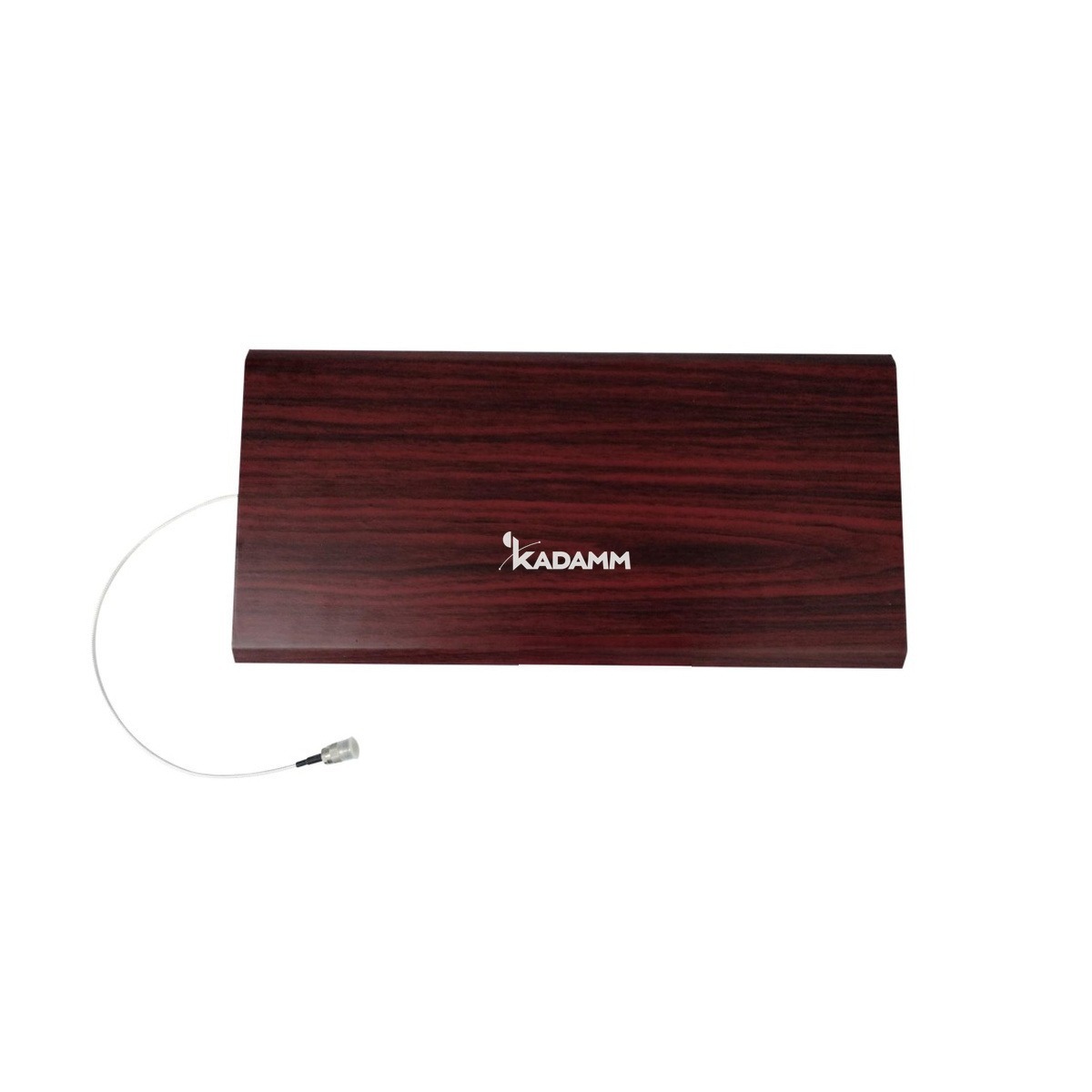

KADAMM ARF-915-4,5C-525
KADAMM ARF-915-4C-280

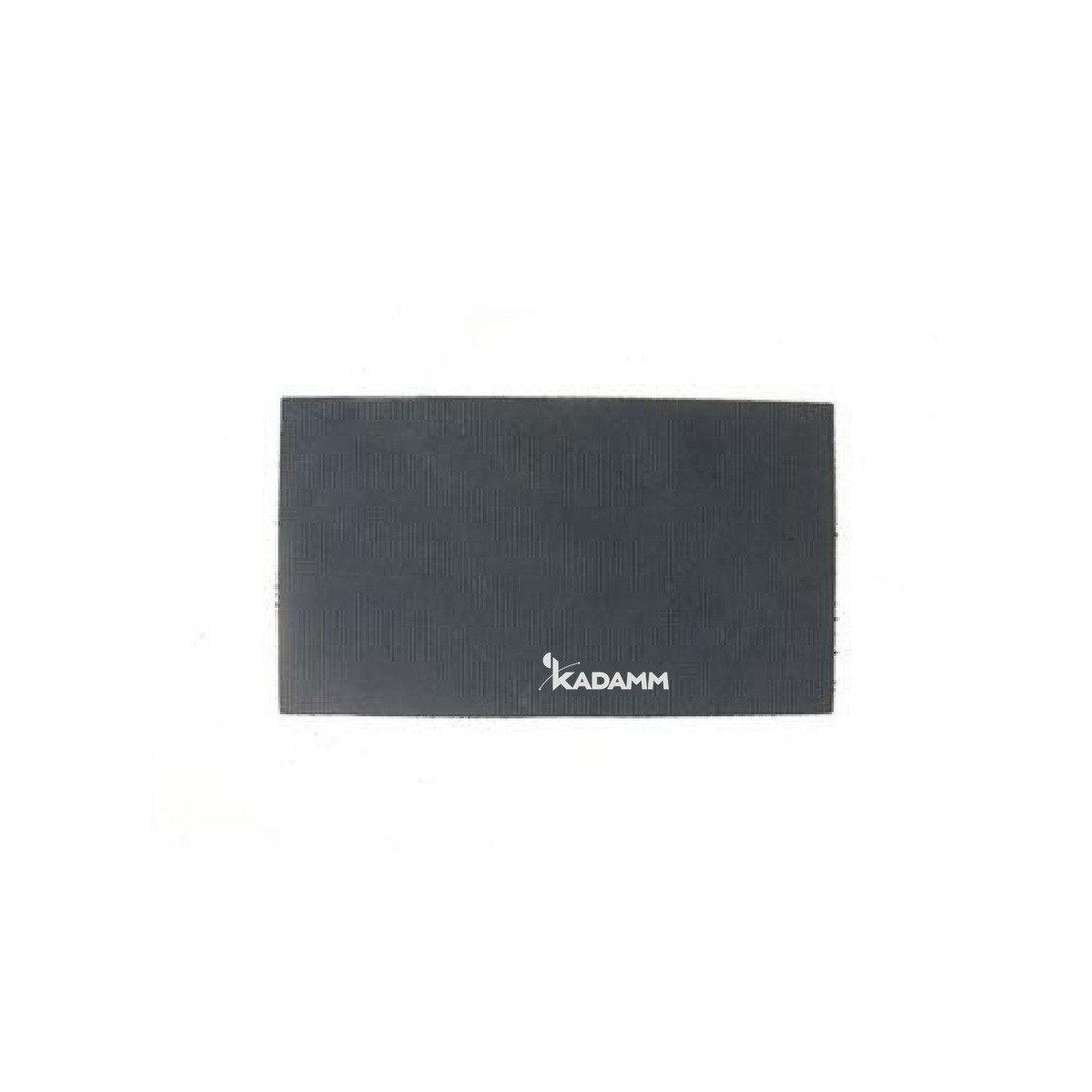

KADAMM ARF-915-4C-380
KADAMM ARF-915-4C-450

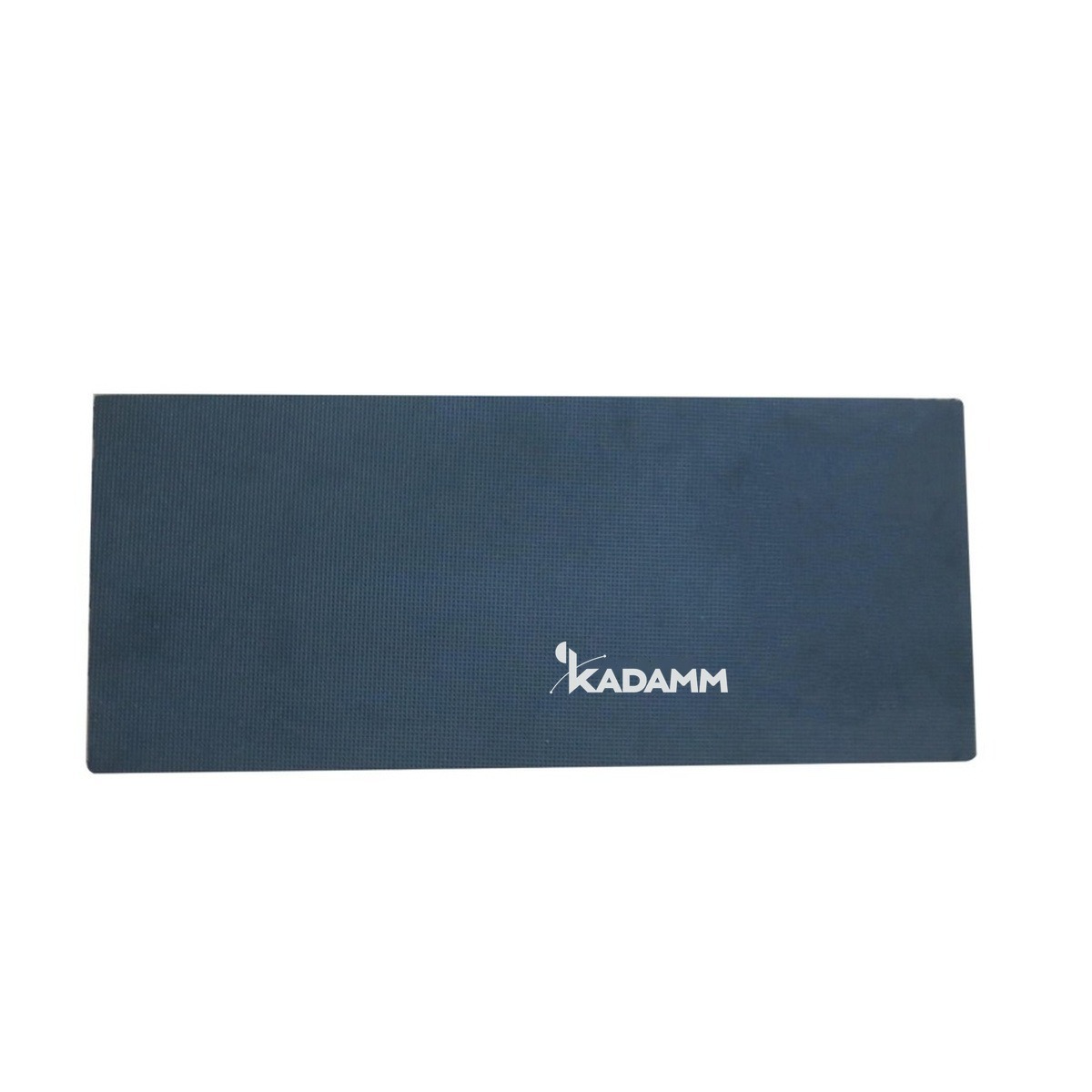

KADAMM ARF-915-4C-520

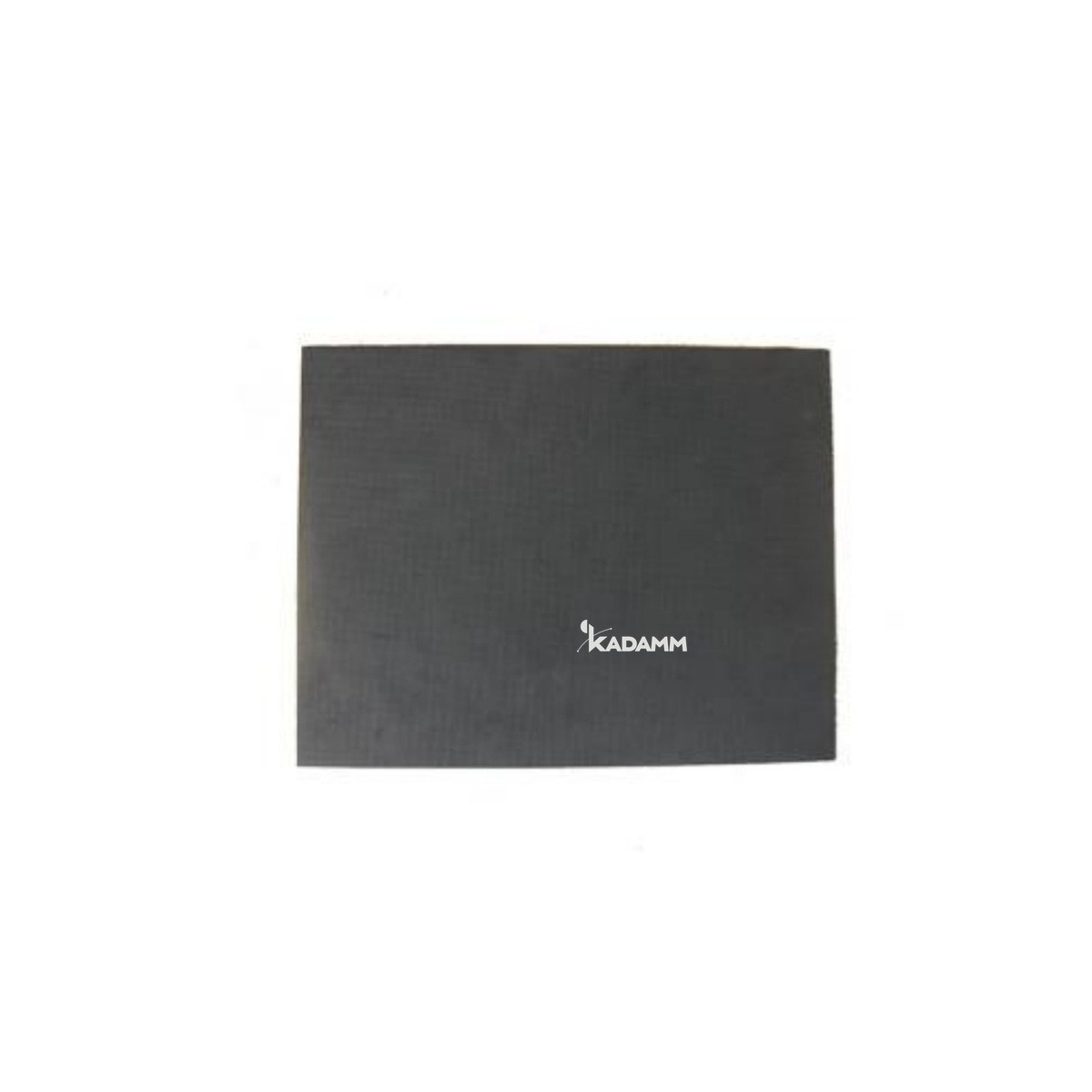

KADAMM ARF-915-4C-530

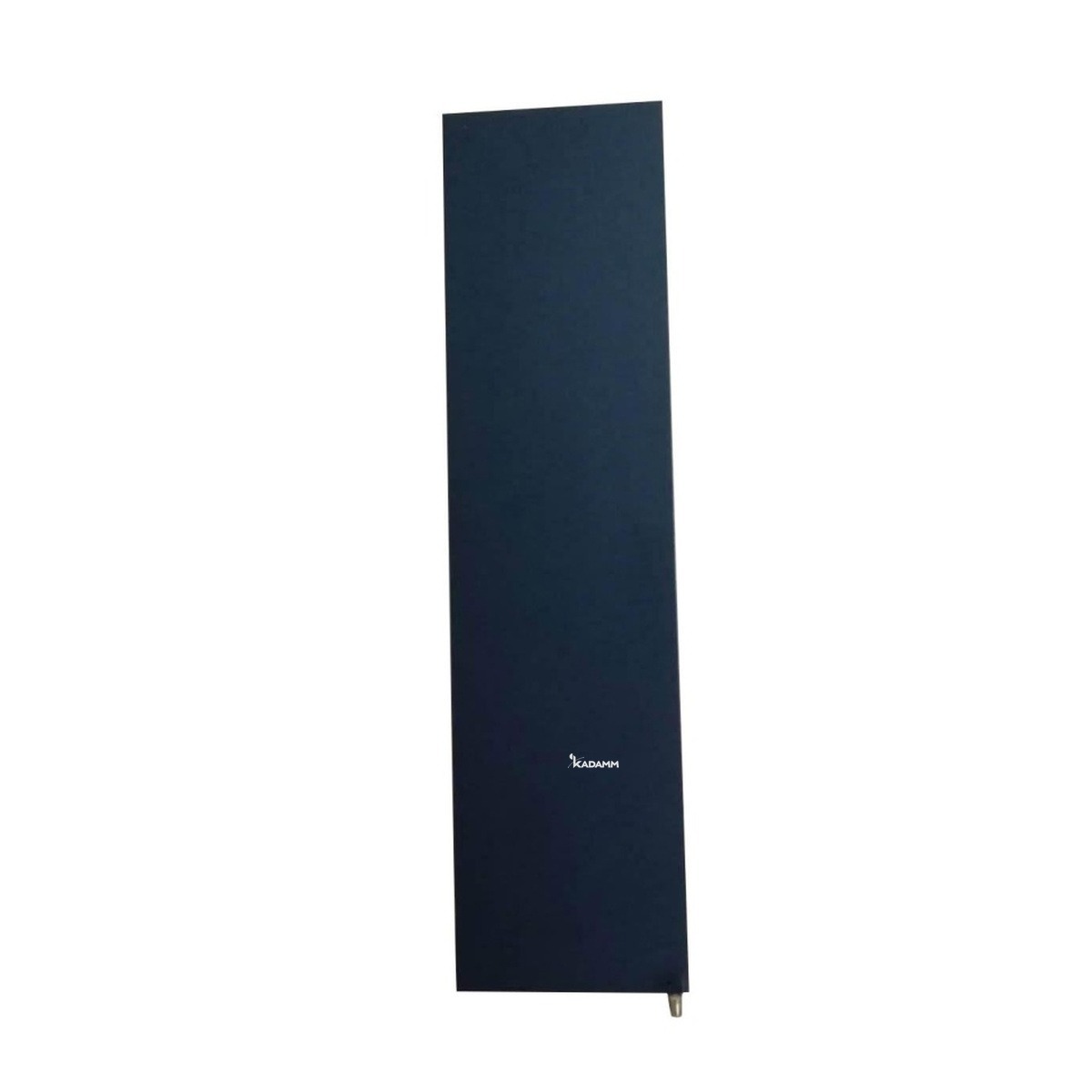

KADAMM ARF-915-4C-545

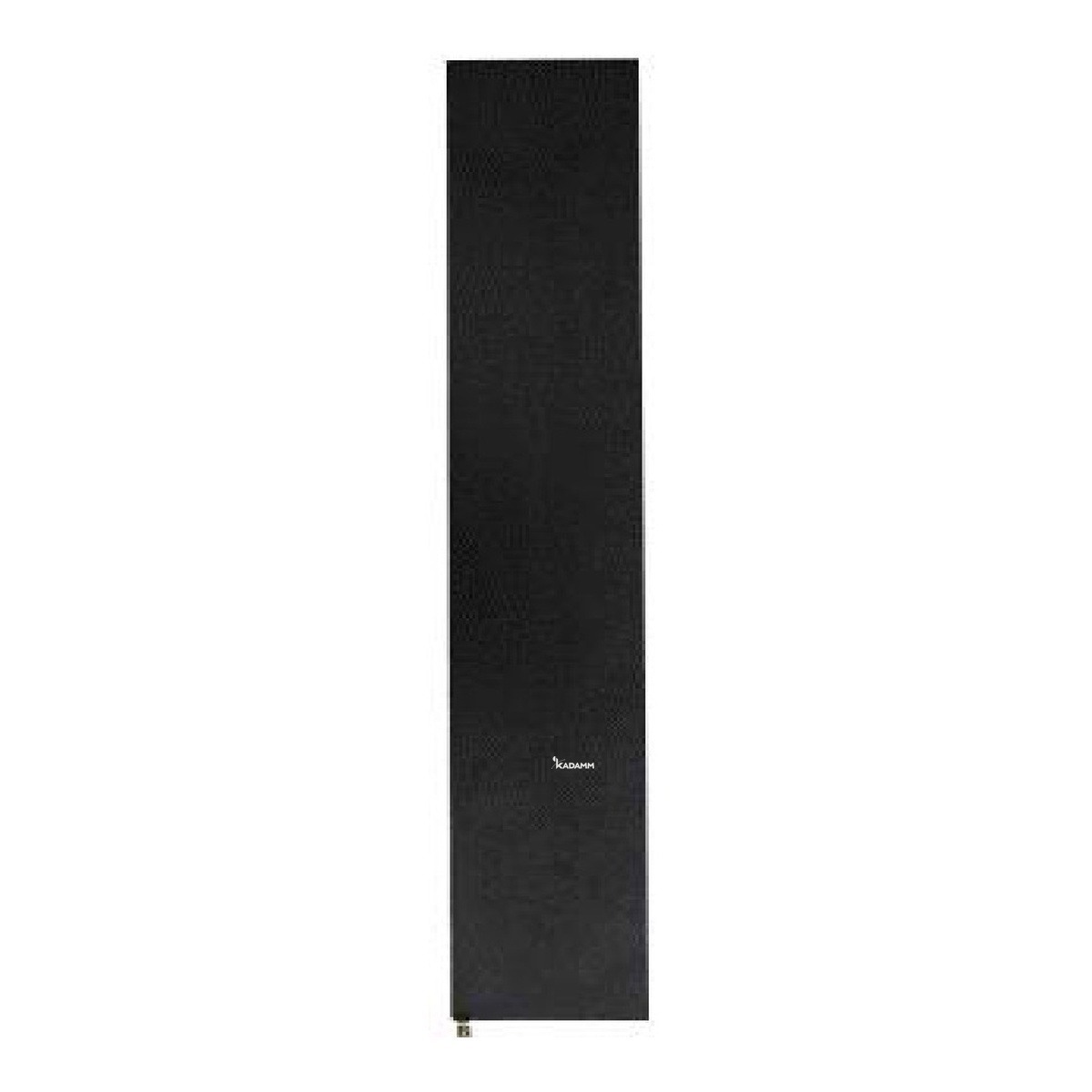

KADAMM ARF-915-4C-600

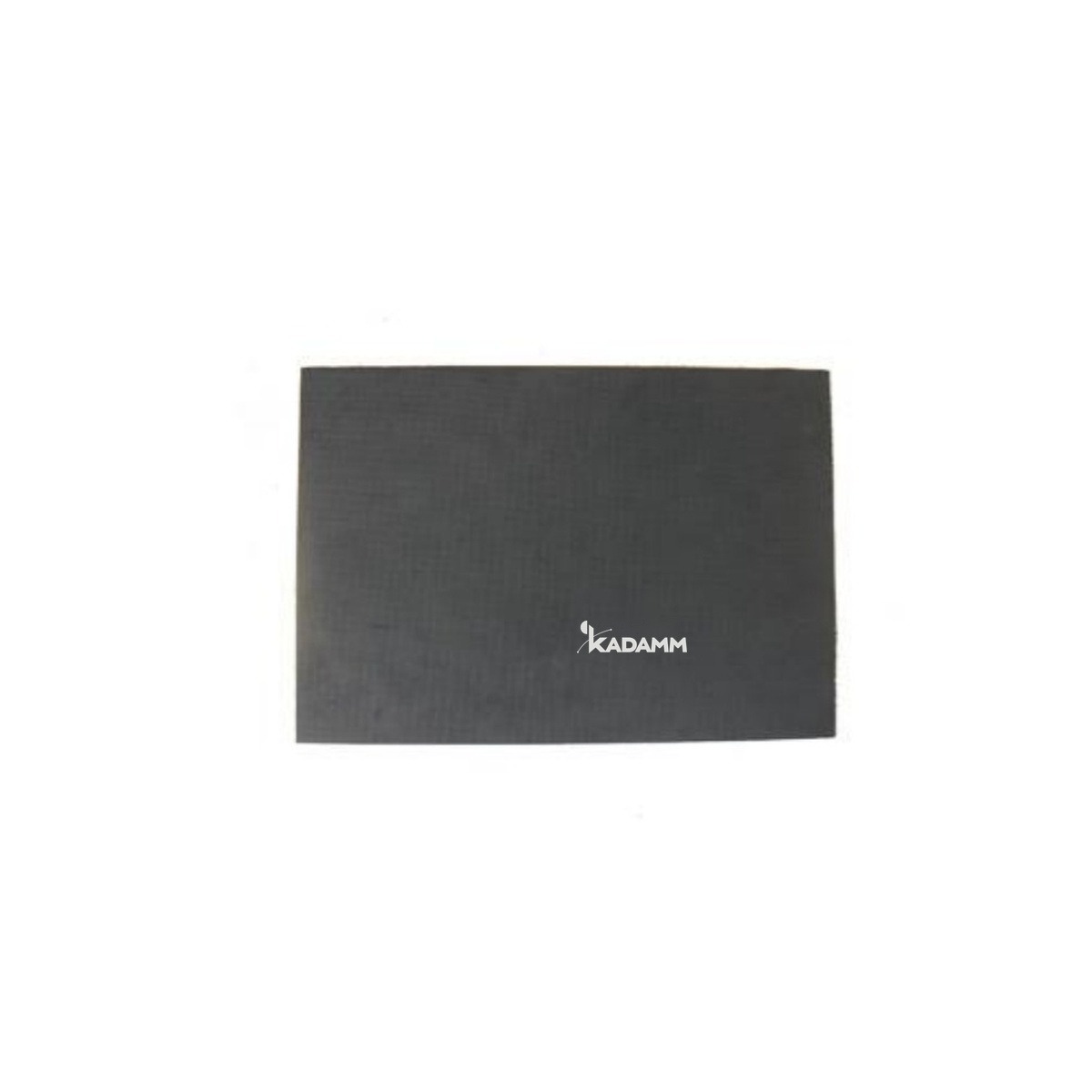

KADAMM ARF-915-5,5C-530

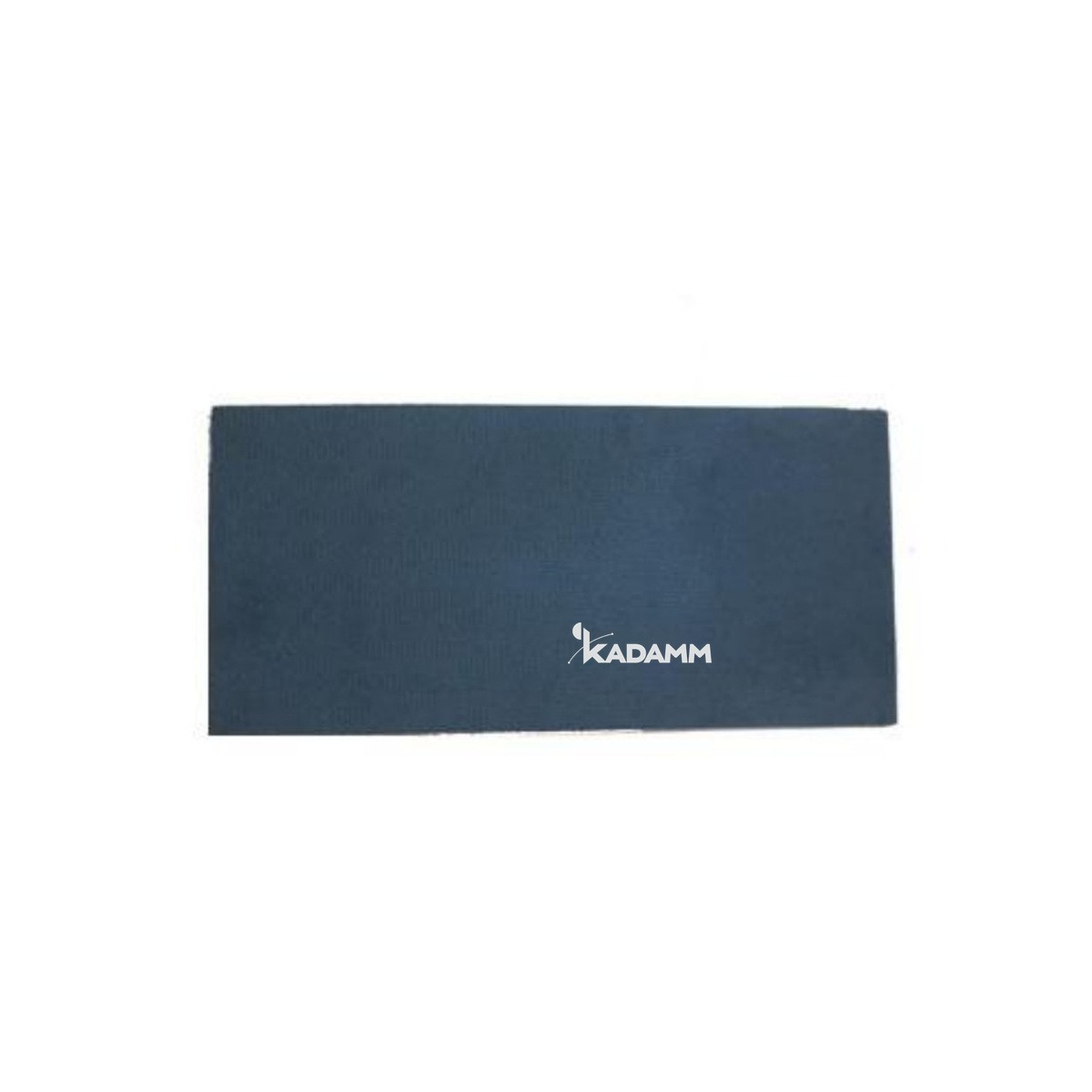

KADAMM ARF-915-5C-500
Диаграммы направленности
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-2,5V-100Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

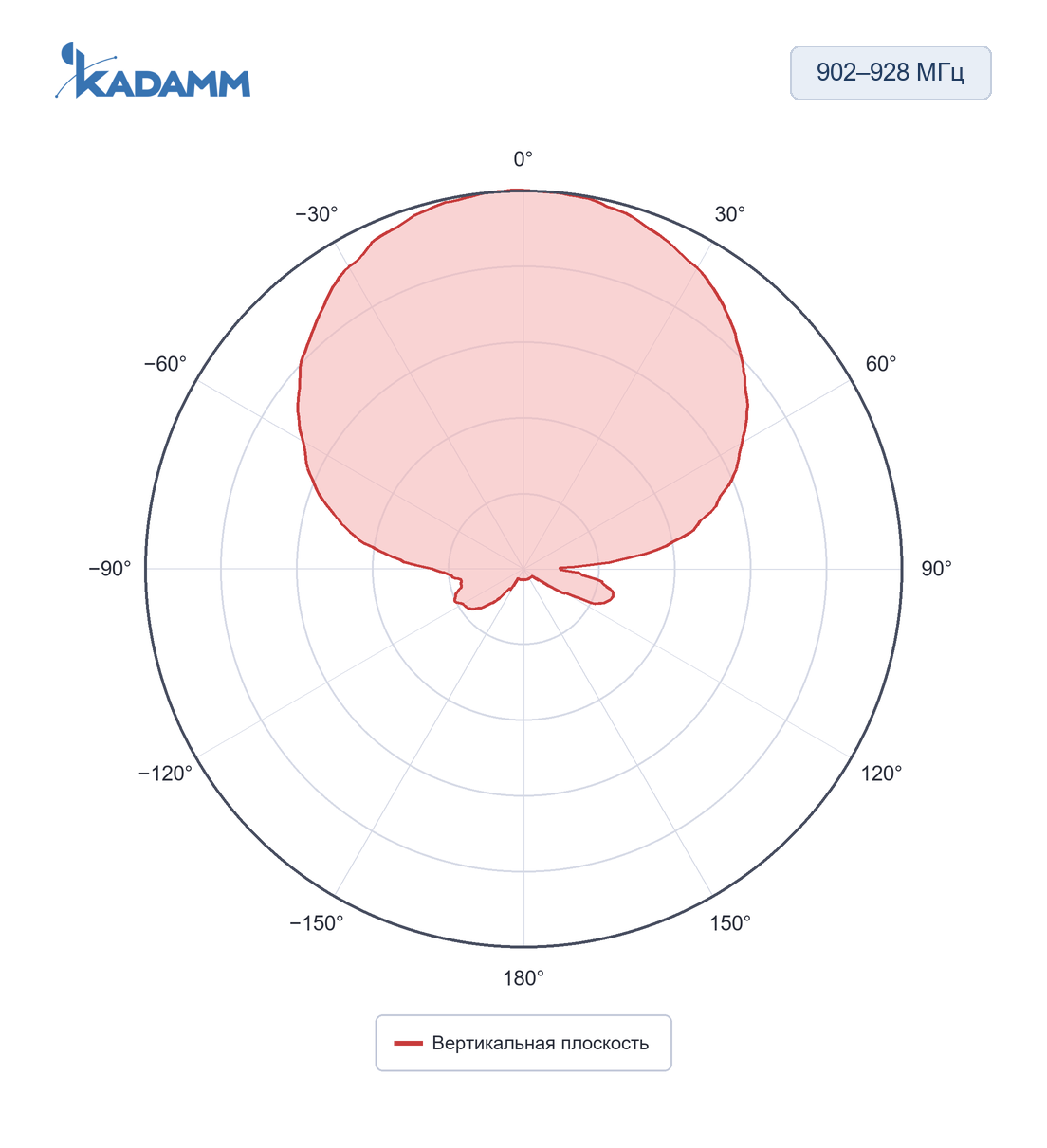

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-2,5V-100Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

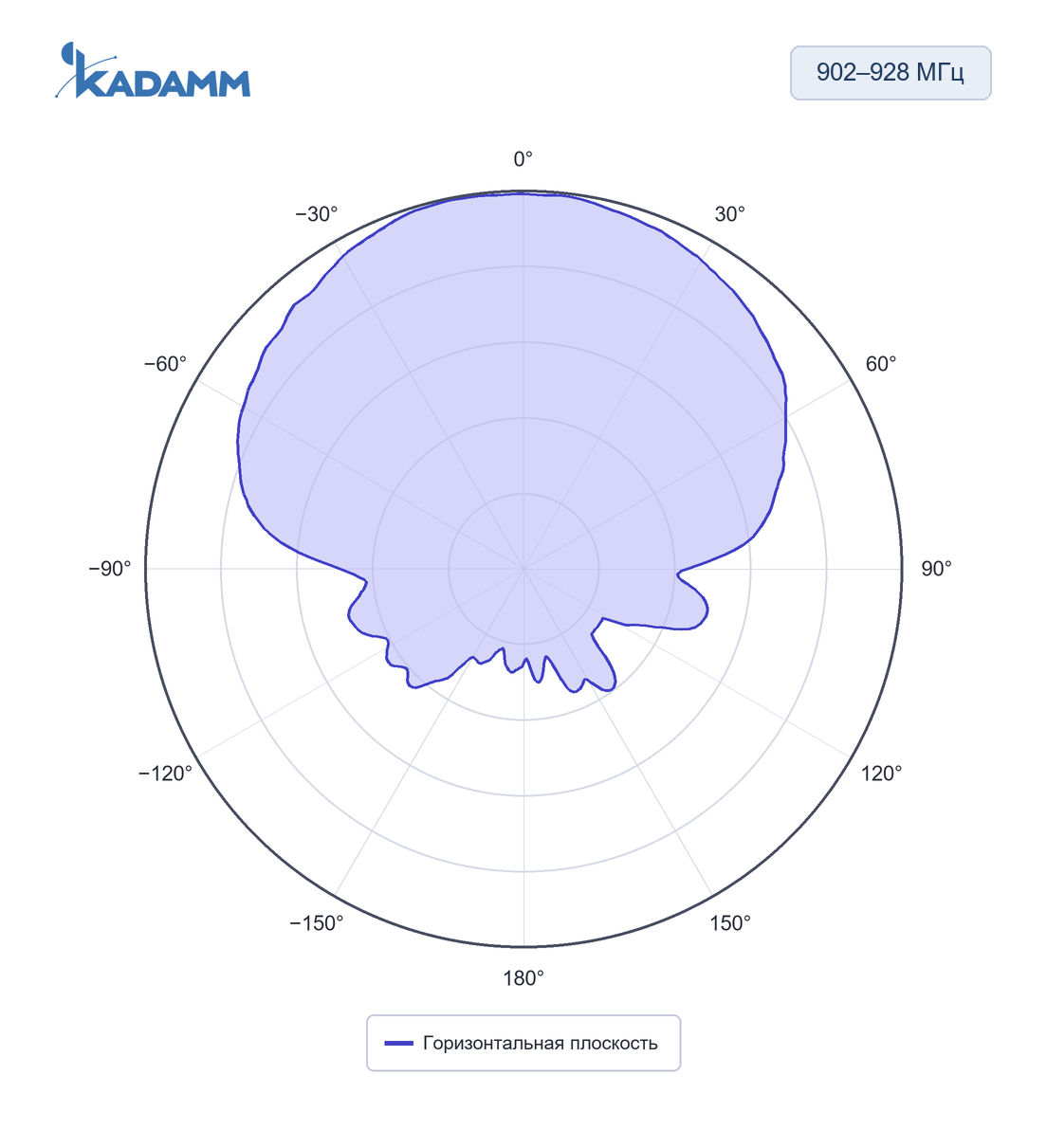

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-2C-120Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

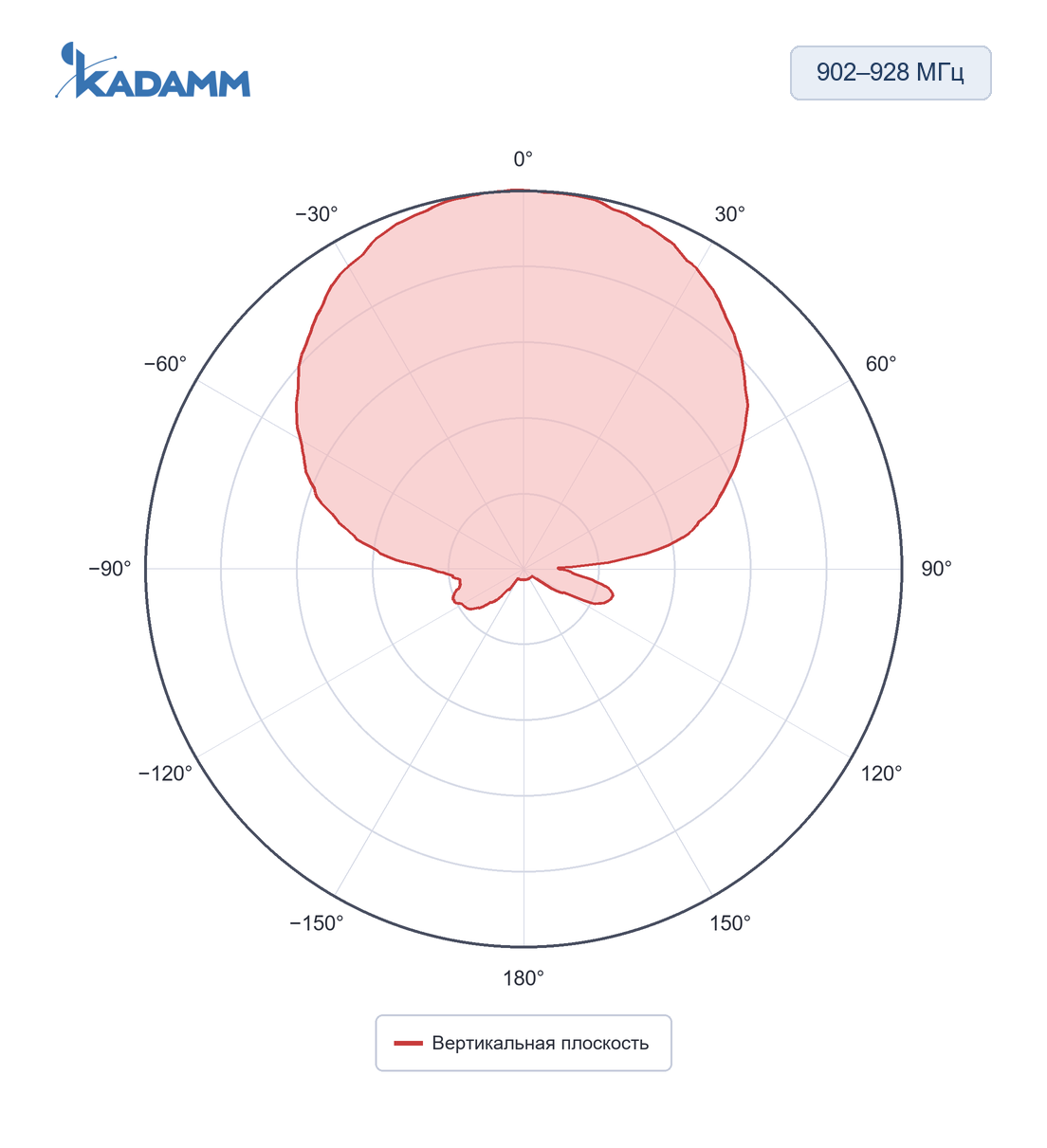

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-2C-120Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-2C-482Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-2C-482Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

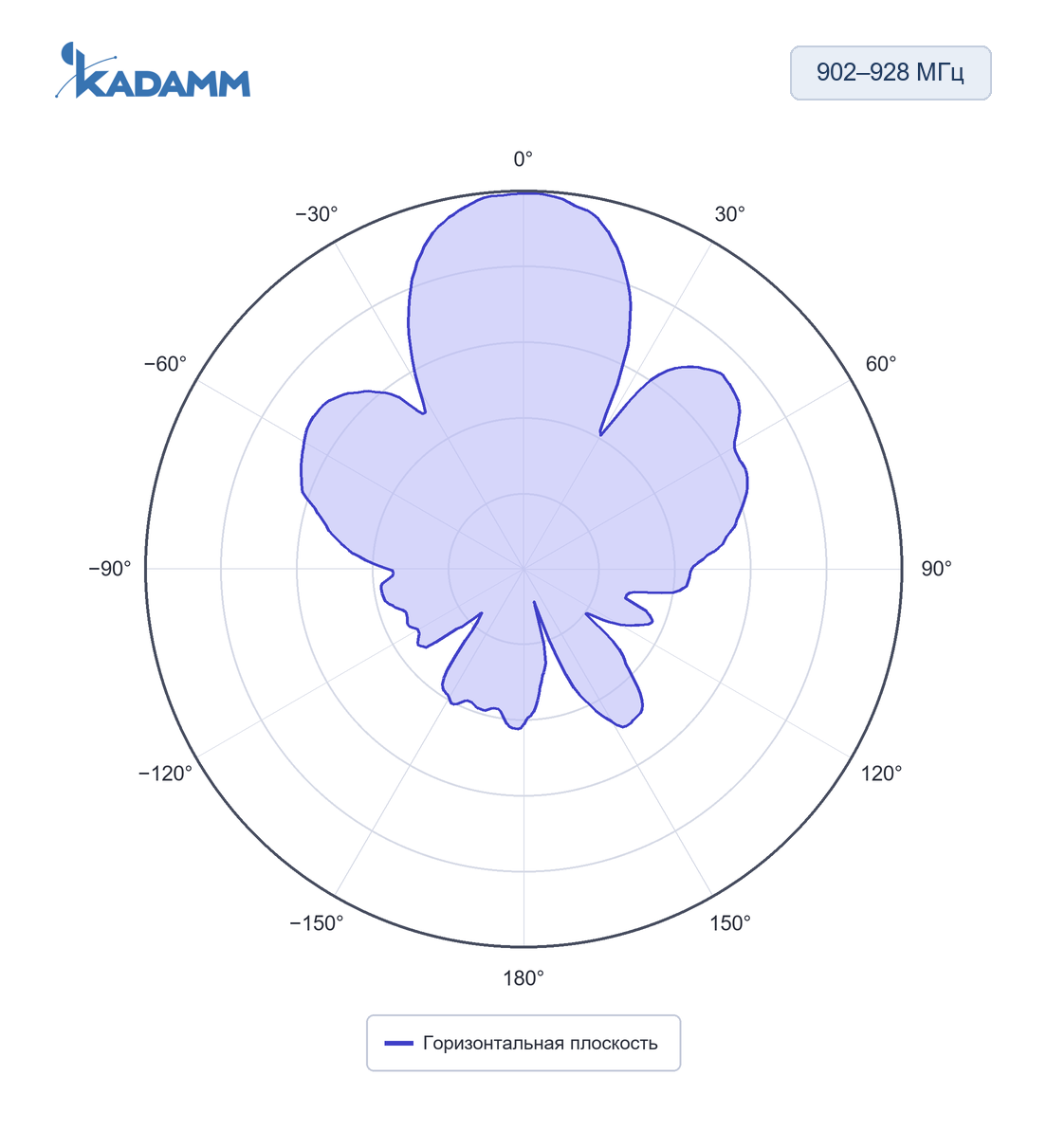

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-3,5C-260Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

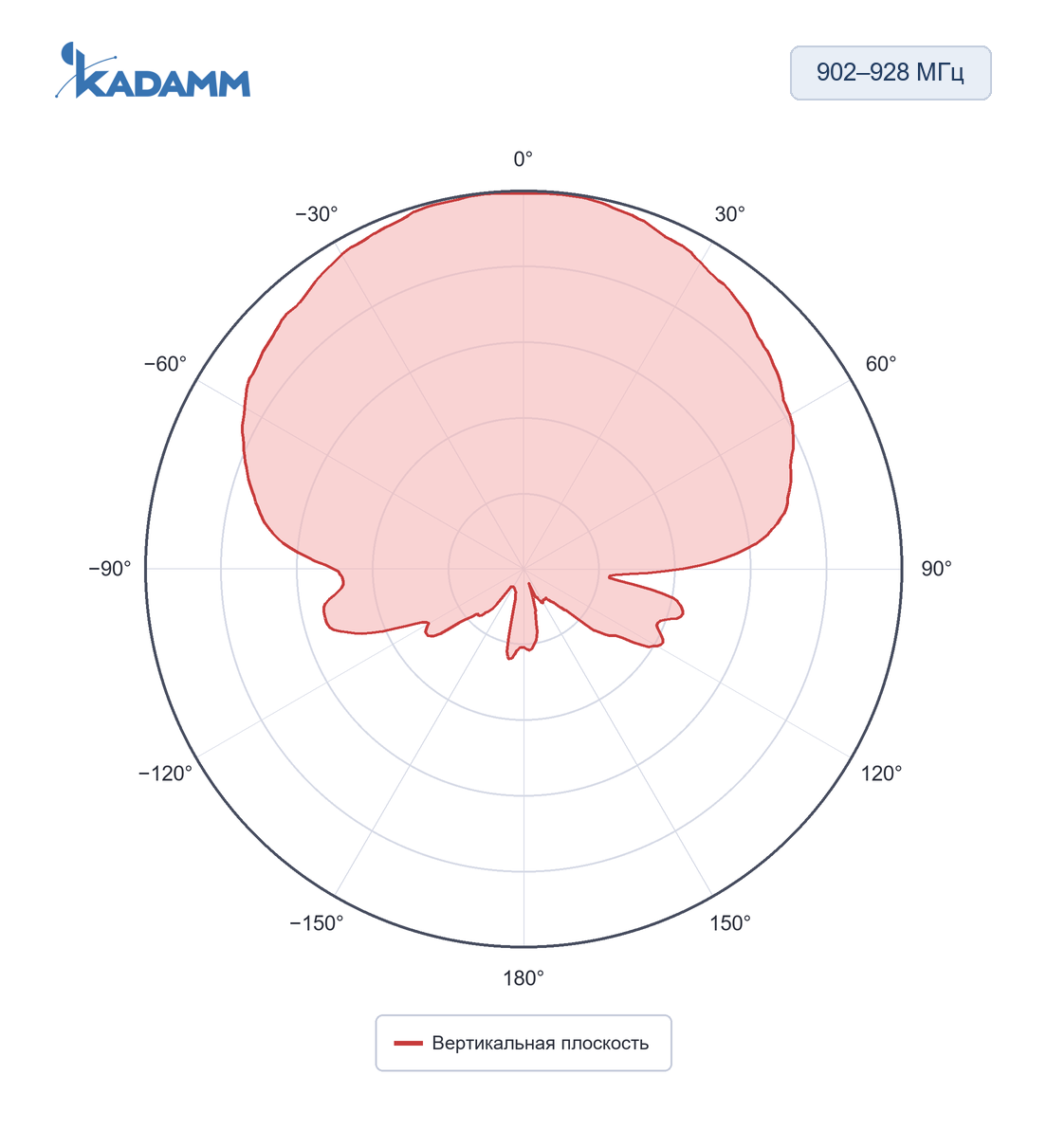

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-3,5C-260Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-3,5C-280Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-3,5C-280Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

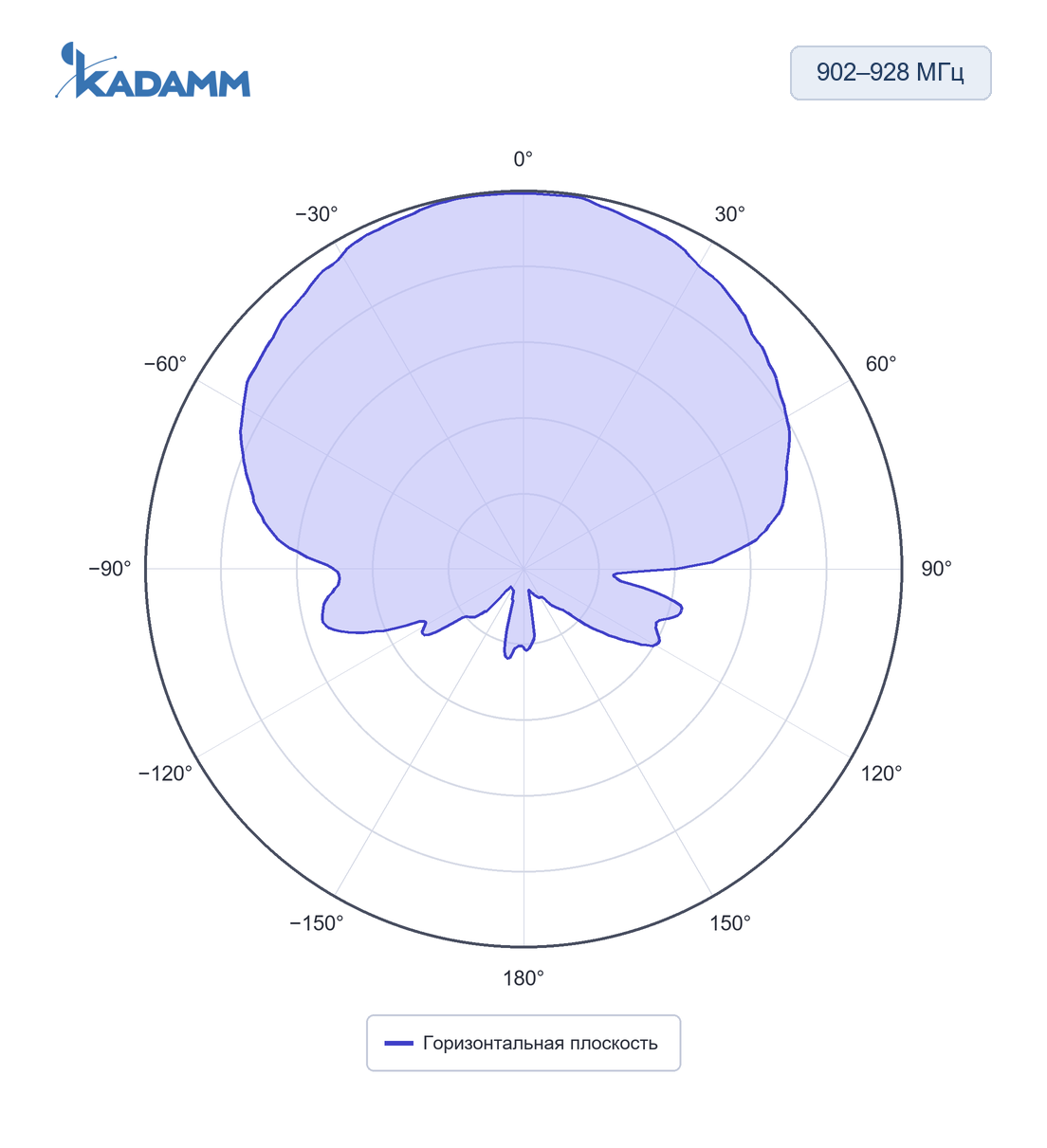

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-3C-102Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

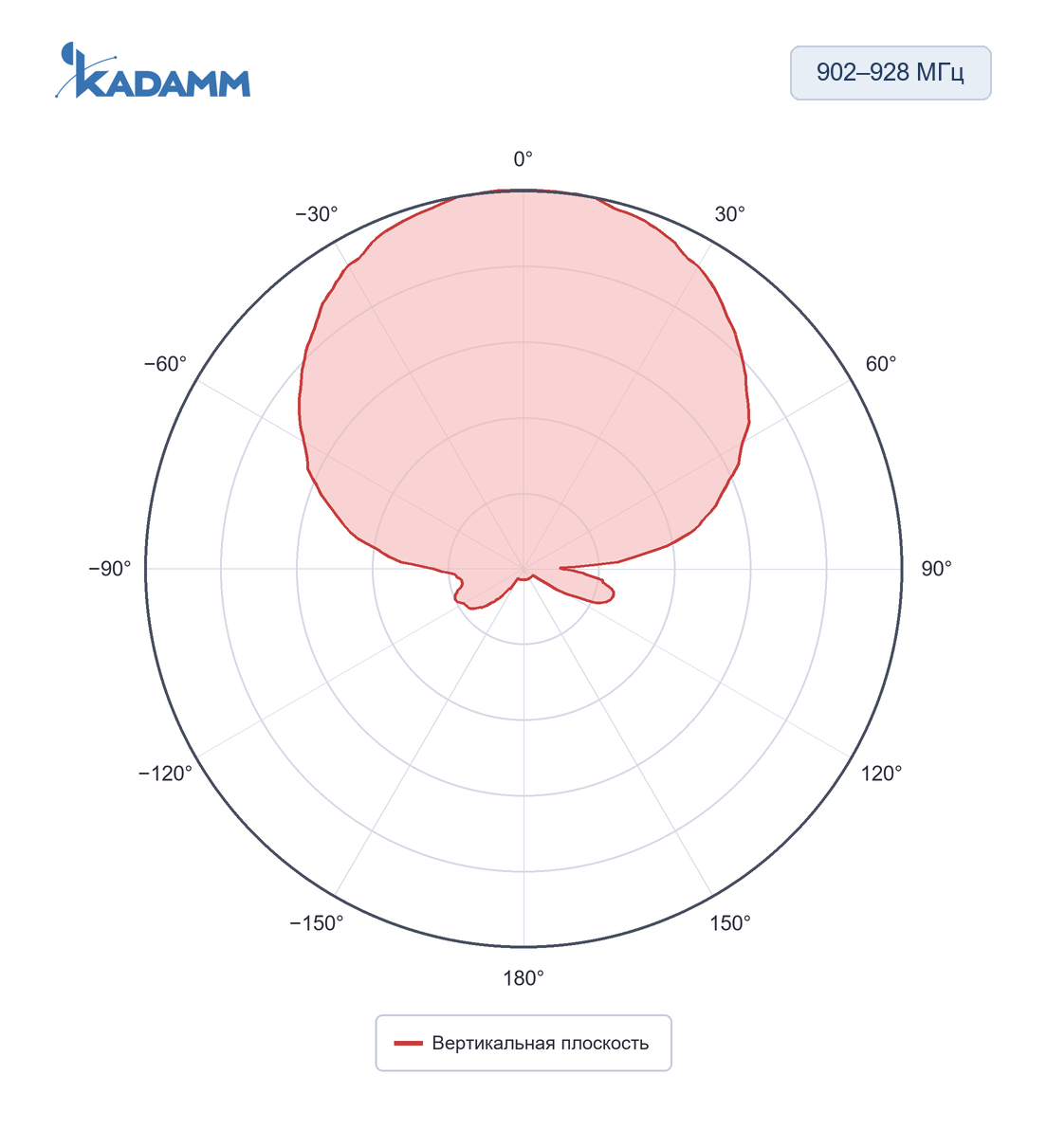

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-3C-102Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-3C-300Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-3C-300Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-4,5C-450Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

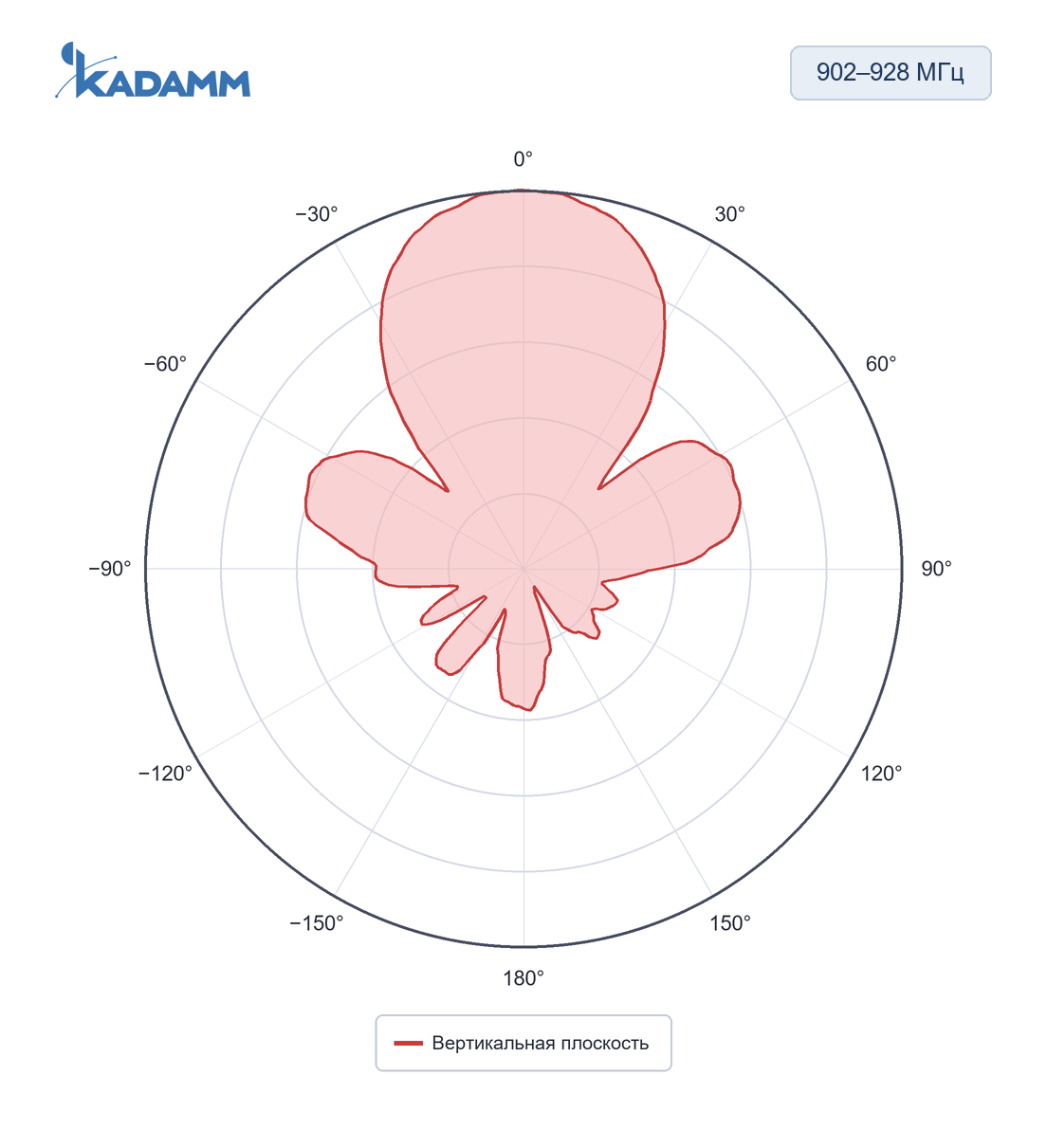

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-4,5C-450Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-4,5C-525Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

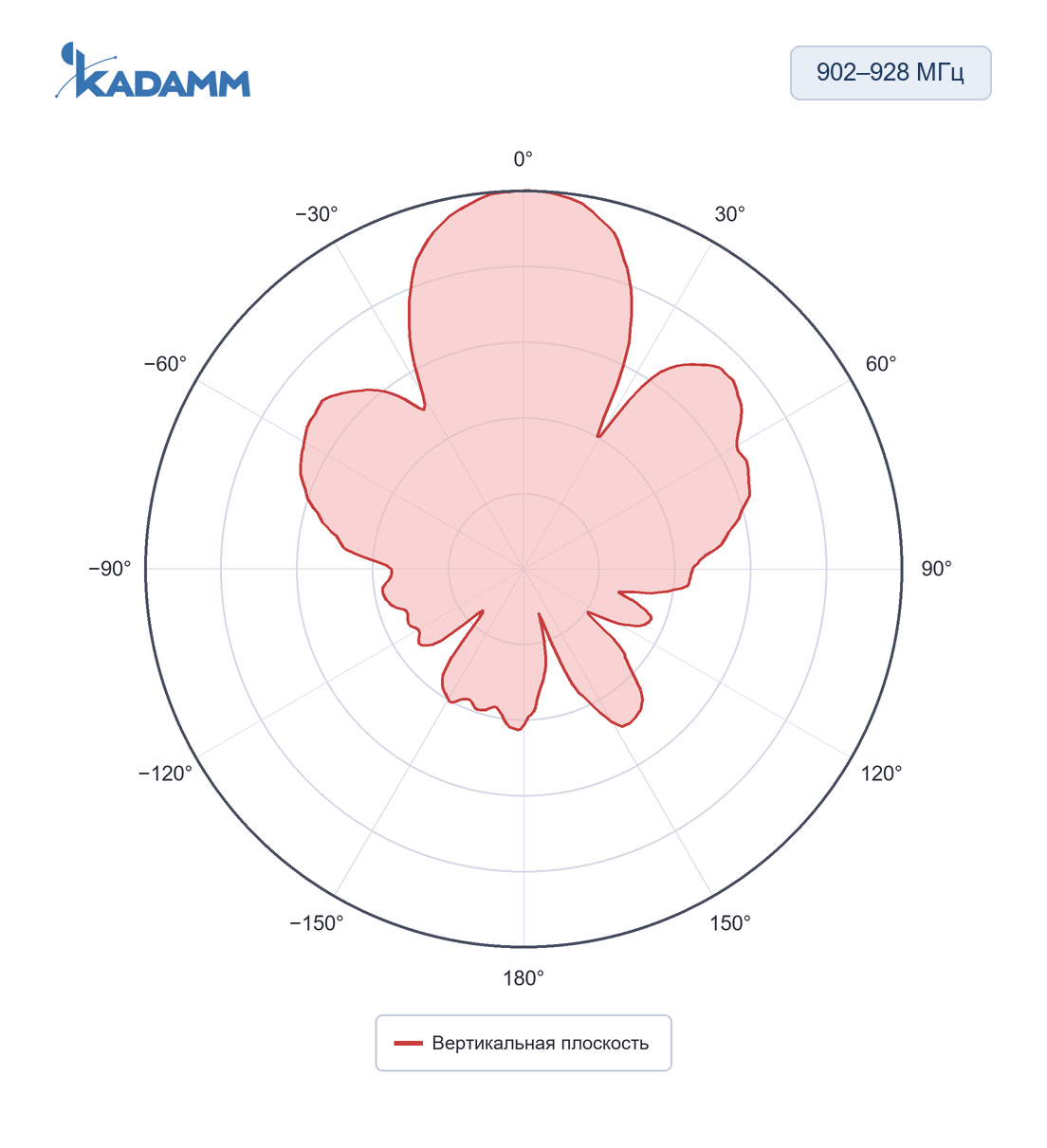

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-4,5C-525Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-4C-280Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

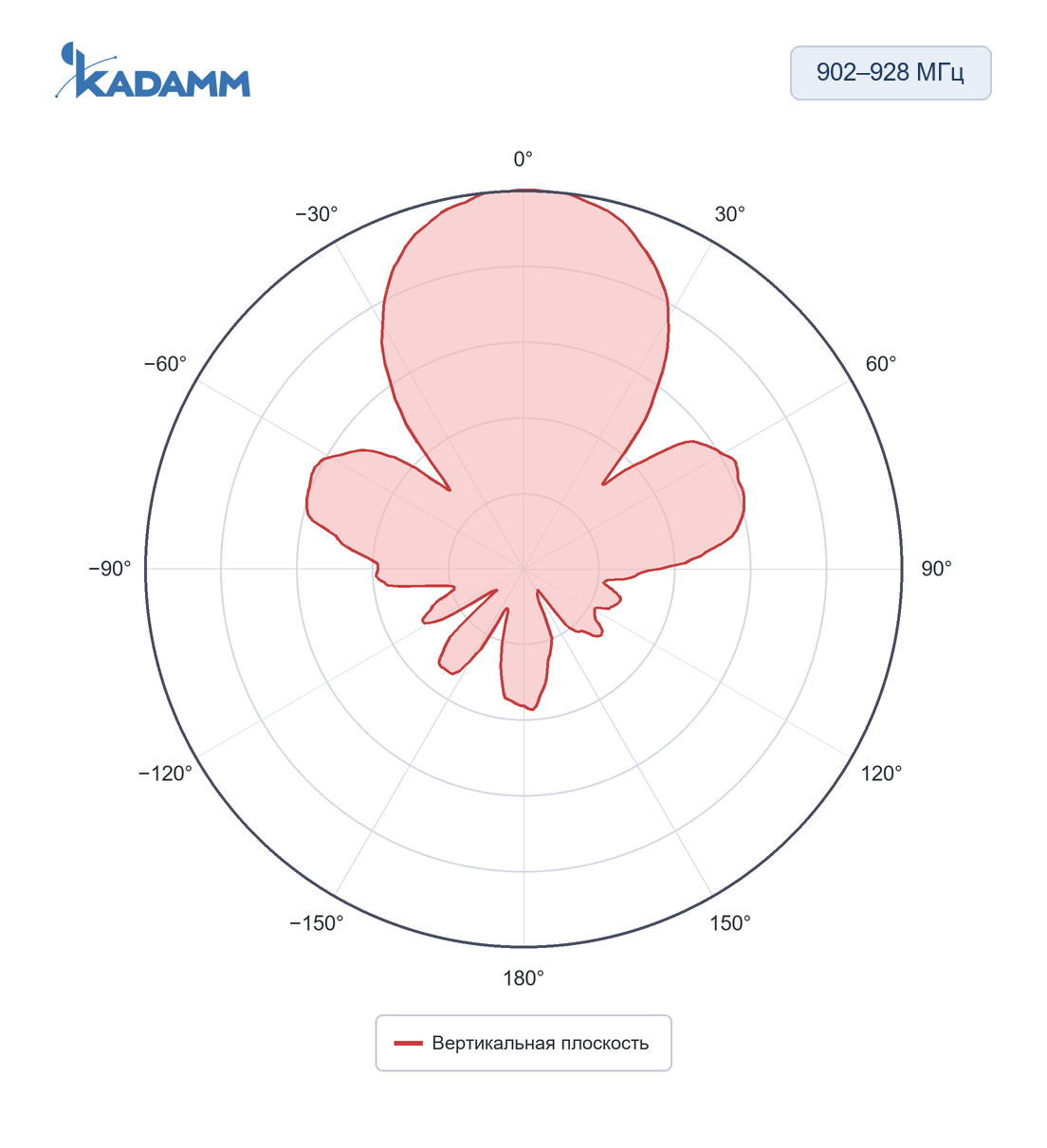

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-4C-280Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

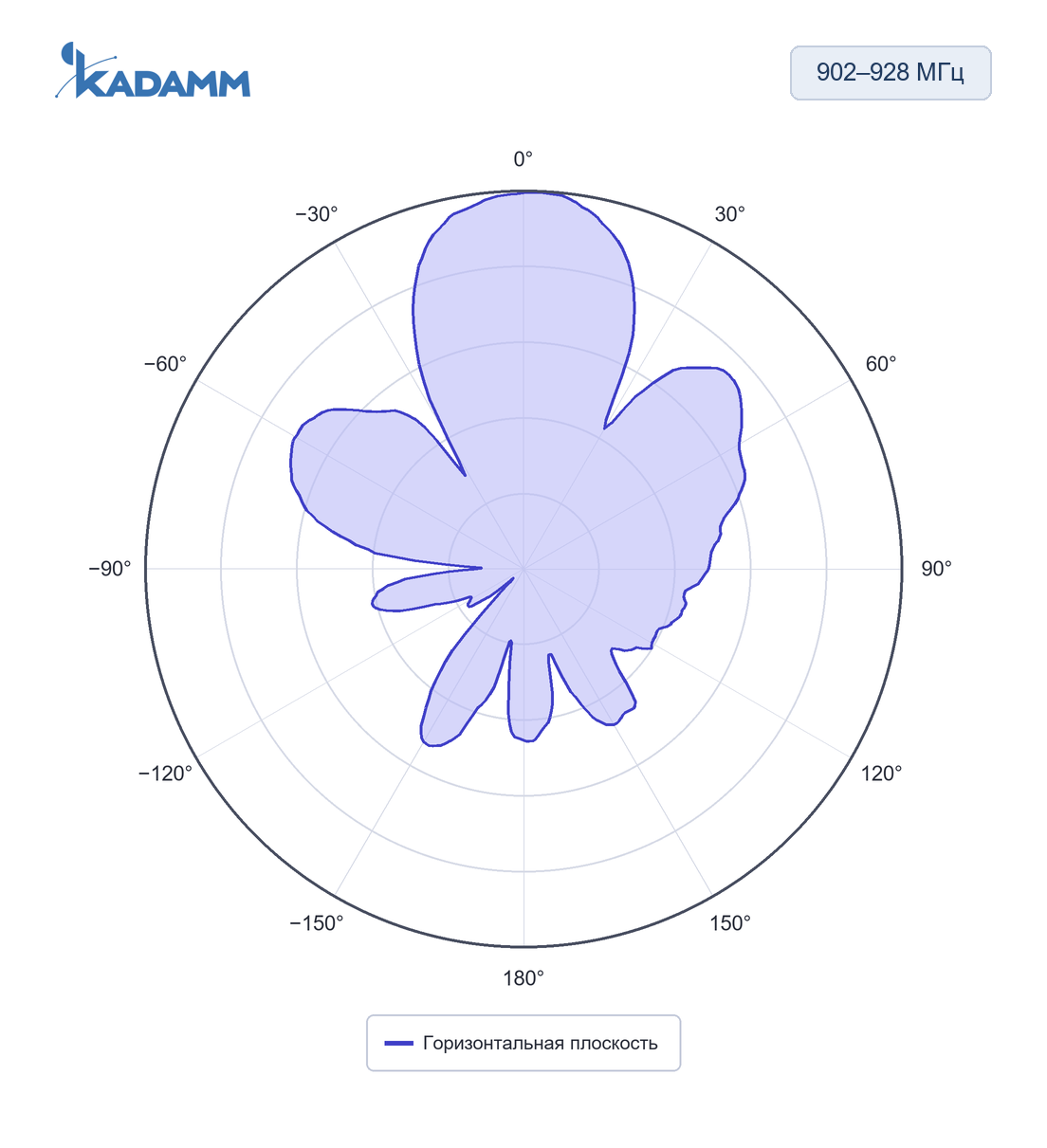

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-4C-380Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-4C-380Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-4C-450Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-4C-450Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

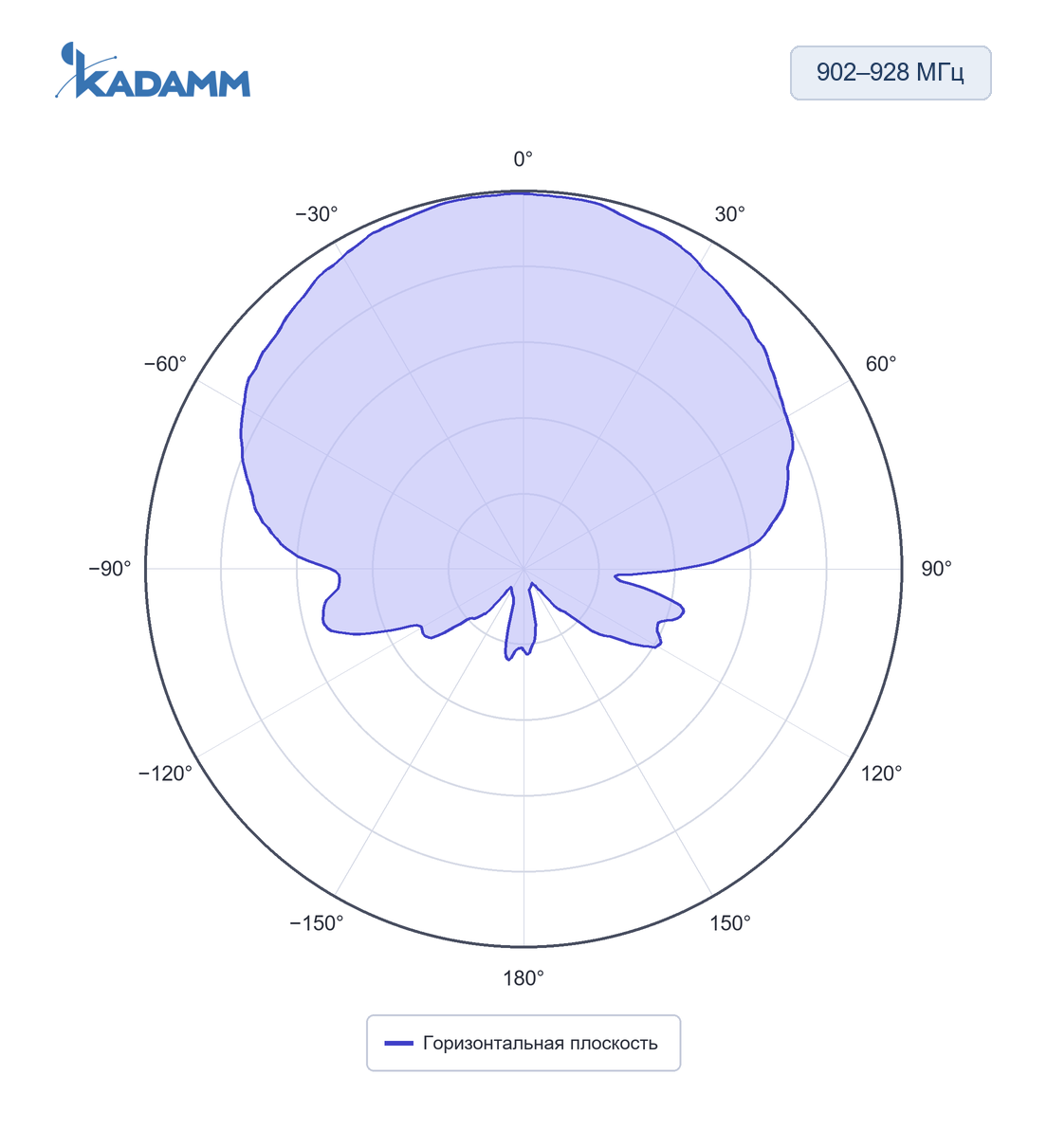

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-4C-520Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

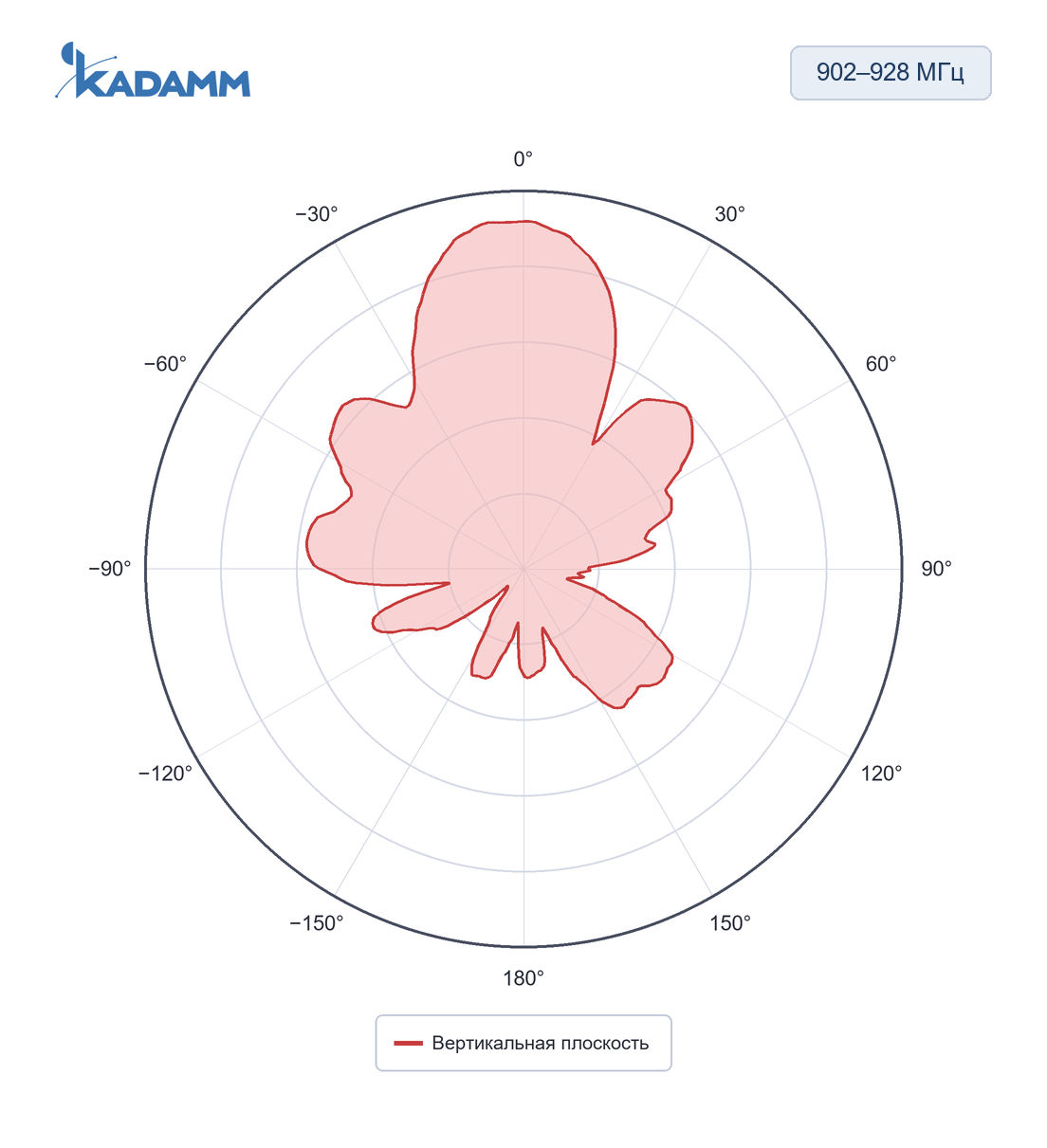

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-4C-520Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-4C-530Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-4C-530Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-4C-545Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-4C-545Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-4C-600Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-4C-600Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-5,5C-530Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

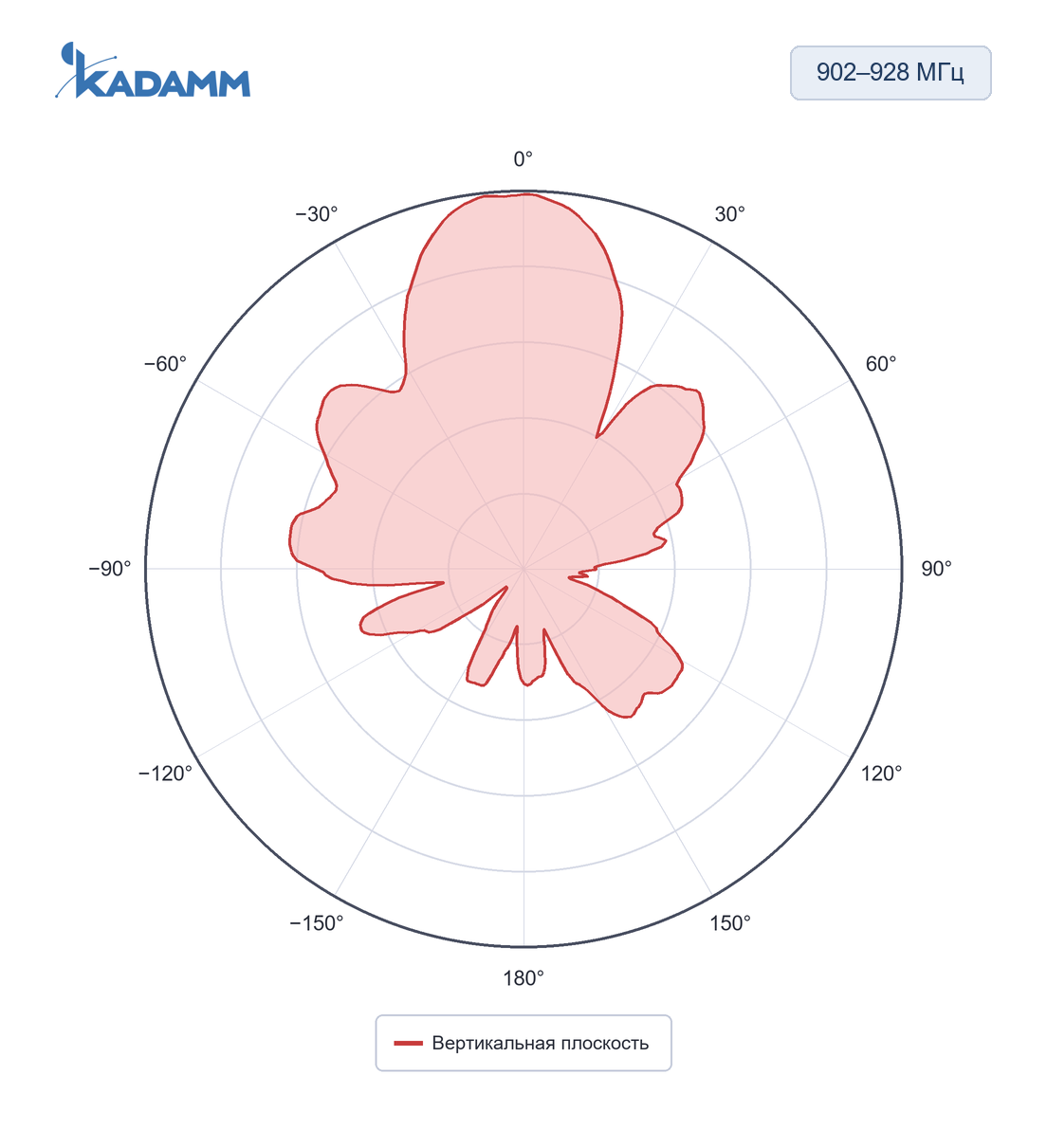

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-5,5C-530Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-5C-500Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.

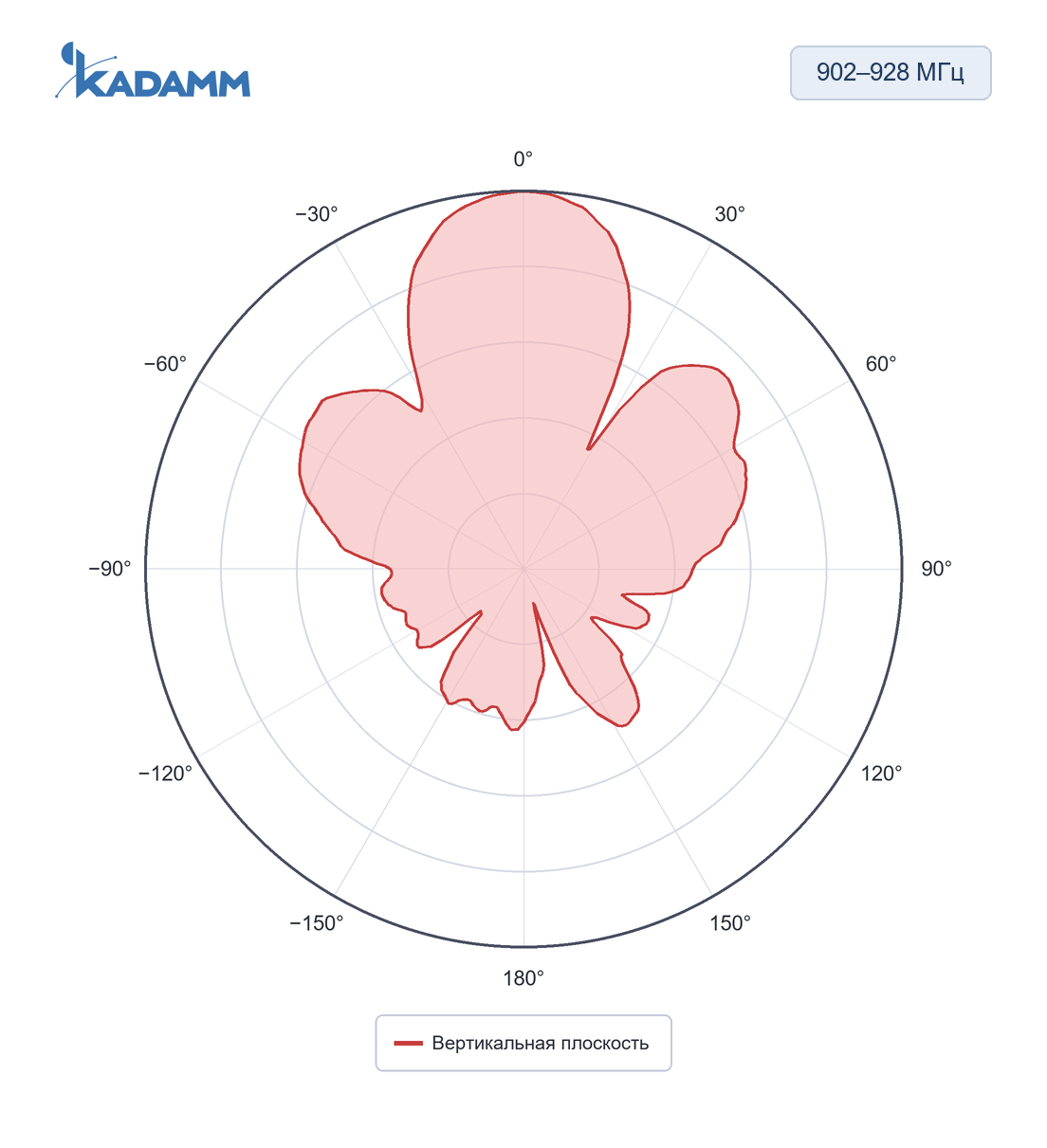

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-5C-500Усиление в максимуме 2–5,5 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ.
Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.
Ключевые особенности
✓
Полоса 902–928 МГцВсе рабочие частоты объекта должны укладываться в полосу ARF-T с запасом по краям.
✓
Усиление 2–5,5 дБиЗначение ARF-T по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
✓
КСВН ≤1,5Согласование ARF-T с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
✓
Мощность 20 ВтПредел на один порт ARF-T.
Как читать характеристики
Усиление 2–5,5 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 2–5,5 дБи — это примерно в 1,6 раза по мощности; мощность при этом не добавляется — она перераспределяется в более узкий луч.
КСВН ≤1,5Для ARF-T при КСВН 1,5 коэффициент отражения не больше 0,2: обратно в тракт отражается не более 4 % мощности, обратные потери — не хуже 14 дБ.
Вперёд/назад 20 дБНазад ARF-T излучает минимум в 100 раз меньше, чем вперёд: меньше помех зоне за антенной.
Мощность 20 ВтПредел на один порт ARF-T: 20 Вт — это 43 дБм; суммарная мощность всех несущих на порту не должна его превышать.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 902–928 МГц (по исполнению) |
| Усиление | 2–5,5 дБи (по исполнению) |
| Поляризация | круговая правого вращения (круговая правая); KADAMM ARF-915-2,5V-100 — линейная вертикальная |
| Число портов | 1; KADAMM ARF-915-4C-530 — 2 |
| Ширина луча Г / В (−3 дБ) | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,5; KADAMM ARF-915-4C-600 — ≤1,3 |
| Коэффициент защитного действия | ≥20 дБ |
| Входное сопротивление | 50 Ом |
| Максимальная мощность | 20 Вт |
| Грозозащита | закорочена по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Материал корпуса | EVA (этиленвинилацетат); KADAMM ARF-915-4,5C-525 — древесная плита (экоплита) |
| Цвет | чёрный; KADAMM ARF-915-4,5C-525 — под красное дерево |
| Рабочая температура | −25…+65 °C; KADAMM ARF-915-3C-102, KADAMM ARF-915-3,5C-260, KADAMM ARF-915-3,5C-280, KADAMM ARF-915-4C-280 — −20…+65 °C; KADAMM ARF-915-2C-482, KADAMM ARF-915-3C-300 — −40…+60 °C |
| Крепление | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Полоса, МГц | Усиление, дБи | Поляризация | Ширина луча Г / В | КСВН | Разъём | Габариты, мм | Материал корпуса |
|---|---|---|---|---|---|---|---|---|
| KADAMM ARF-915-2C-120 | 902–928 | 2 | круговая правого вращения | 80° / 65° | ≤1,5 | SMA (розетка) | 120 × 125 × 1,5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-2C-482 | 902–928 | 2 | круговая правого вращения | 25° / 40° | ≤1,5 | SMA (розетка) | 482 × 245 × 5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-2,5V-100 | 902–928 | 2,5 | линейная вертикальная | 80° / 65° | ≤1,5 | SMA (розетка) | 100 × 65 × 3 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-3C-102 | 902–928 | 3 | круговая правого вращения | 70° / 65° | ≤1,5 | SMA (розетка) | 102 × 102 × 6 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-3C-300 | 902–928 | 3 | круговая правого вращения | 30° / 30° | ≤1,5 | SMA (розетка) | 300 × 300 × 8 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-3,5C-260 | 902–928 | 3,5 | круговая правого вращения | 40° / 70° | ≤1,5 | SMA (розетка) | 260 × 125 × 5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-3,5C-280 | 902–928 | 3,5 | круговая правого вращения | 40° / 70° | ≤1,5 | SMA (розетка) | 280 × 125 × 5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-4C-280 | 902–928 | 4 | круговая правого вращения | 40° / 35° | ≤1,5 | SMA (розетка) | 280 × 260 × 1,5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-4C-380 | 902–928 | 4 | круговая правого вращения | 30° / 40° | ≤1,5 | SMA (розетка) | 380 × 210 × 1,5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-4C-450 | 902–928 | 4 | круговая правого вращения | 70° / 25° | ≤1,5 | SMA (розетка) | 450 × 115 × 2,5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-4C-520 | 902–928 | 4 | круговая правого вращения | 70° / 25° | ≤1,5 | SMA (розетка) | 520 × 130 × 1,5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-4C-530 | 902–928 | 4 | круговая правого вращения, 2 порта | 45° / 25° | ≤1,5 | 2 × SMA (розетка) | 530 × 350 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-4C-545 | 902–928 | 4 | круговая правого вращения | 70° / 25° | ≤1,5 | SMA (розетка) | 545 × 110 × 1,5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-4C-600 | 902–928 | 4 | круговая правого вращения | 70° / 25° | ≤1,3 | SMA (розетка) | 600 × 115 × 1,5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-4,5C-450 | 902–928 | 4,5 | круговая правого вращения | 28° / 35° | ≤1,5 | SMA (розетка) | 450 × 350 × 5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-4,5C-525 | 902–928 | 4,5 | круговая правого вращения | 25° / 40° | ≤1,5 | SMA (розетка) | 525 × 260 × 10 | древесная плита (экоплита) |
| KADAMM ARF-915-5C-500 | 902–928 | 5 | круговая правого вращения | 20° / 40° | ≤1,5 | SMA (розетка) | 500 × 210 × 1,5 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-5,5C-530 | 902–928 | 5,5 | круговая правого вращения | 20° / 25° | ≤1,5 | SMA (розетка) | 530 × 350 | EVA (этиленвинилацетат) |
Стандарты
- ISO/IEC 18000-63 (EPC Gen2) — документ, на который ссылается техническое описание ARF-T.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ARF-T в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ARF-T подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 915 МГц (середина полосы 902–928 МГц): L = 32,45 + 20·lg 915 + 20·lg 1 = 91,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 91,7 = −49,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
RFID-антенны применяют на складах, в логистике, на проходных и в системах учёта инструмента и оборудования.
Перед заказом KADAMM ARF-T сверьте с проектом:
- Частоты оборудования — внутри 902–928 МГц
- Мощность на порт — не выше 20 Вт
- Климат площадки — в пределах −25…+65 °C; KADAMM ARF-915-3C-102, KADAMM ARF-915-3,5C-260, KADAMM ARF-915-3,5C-280, KADAMM ARF-915-4C-280 — −20…+65 °C; KADAMM ARF-915-2C-482, KADAMM ARF-915-3C-300 — −40…+60 °C
Как подобрать антенну под объект
ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри 902–928 МГц.
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения ARF-T после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ARF-T включают в контур заземления и молниезащиты опоры по проекту; грозозащита — закорочена по постоянному току.
Комплект поставки
В комплекте:
- Антенна выбранной модели; крепёж — по модели
Документация и поставка
Документы
Техописание и каталог
Техническое описание ARF-T и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ARF-T и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ARF-T пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ARF-T | KADAMM ARF-P | KADAMM ARF-M | KADAMM RF900 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 902–928 МГц | 902–928 МГц | 860–868 и 902–928 МГц | 860–870 и 902–928 МГц |
| Усиление | 2–5,5 дБи | 5–12 дБи | 8–10 дБи | 9–12 дБи |
| Поляризация | круговая и линейная | круговая и линейная | круговая (круговая правая) | — |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 0,5 кг, 2 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают ARF-T: RFID-антенны применяют на складах, в логистике, на проходных и в системах учёта инструмента и оборудования.
