Что представляет собой антенна
KADAMM ARF-M — антенны RFID UHF напольные (коврики) диапазона 860–868 / 902–928 МГц. Антенна считывателя RFID УВЧ-диапазона — напольная антенна-коврик: её кладут в проходе, и метки, которые проносят над ней, оказываются в зоне считывания. Метки в зоне считывания получают энергию от сигнала считывателя и отвечают ему. Дальность и надёжность считывания зависят от усиления антенны (8–10 дБи), ориентации меток и материалов, на которые они наклеены.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Антенны RFID UHF напольные (коврики): 860–868 / 902–928 МГц, усиление 8–10 дБи.
Чем отличается от похожих моделей KADAMM
KADAMM ARF-P
- Полосы 860–868 и 902–928 МГц, у ARF-P — 902–928 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

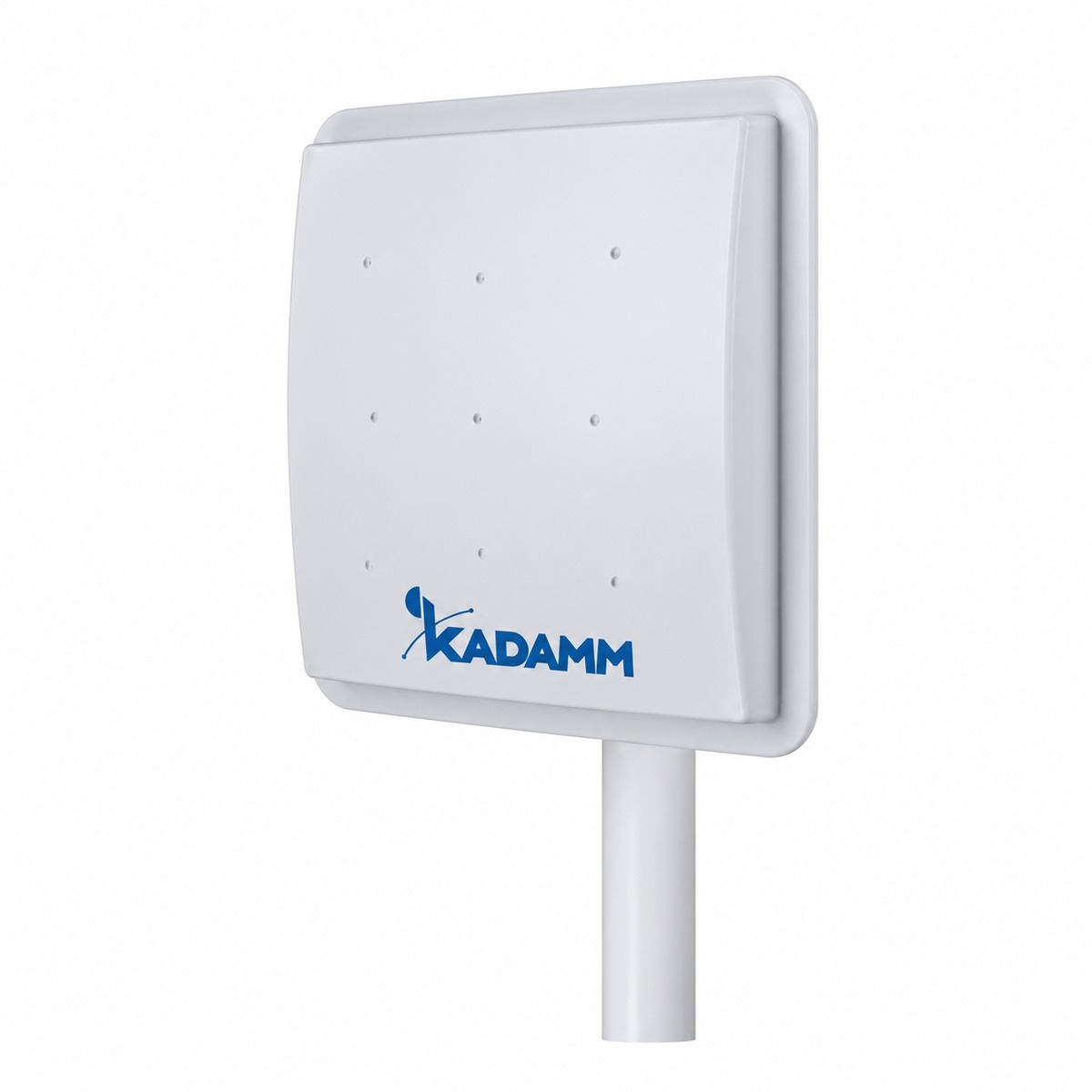

KADAMM RF900
- Полосы 860–868 и 902–928 МГц, у RF900 — 860–870 и 902–928 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
KADAMM ARF-T
- Полосы 860–868 и 902–928 МГц, у ARF-T — 902–928 МГц
- Усиление 8–10 дБи, у ARF-T — 2–5,5 дБи (больше на 2,5 дБ)
У KADAMM ARF-M больше усиление; KADAMM ARF-T выбирают, если важен её набор полос.
Конструкция и материалы
ИзлучателиПоляризация круговая (круговая правая).
РазъёмыПо исполнению (см. таблицу «Исполнения»).
Фото исполнений

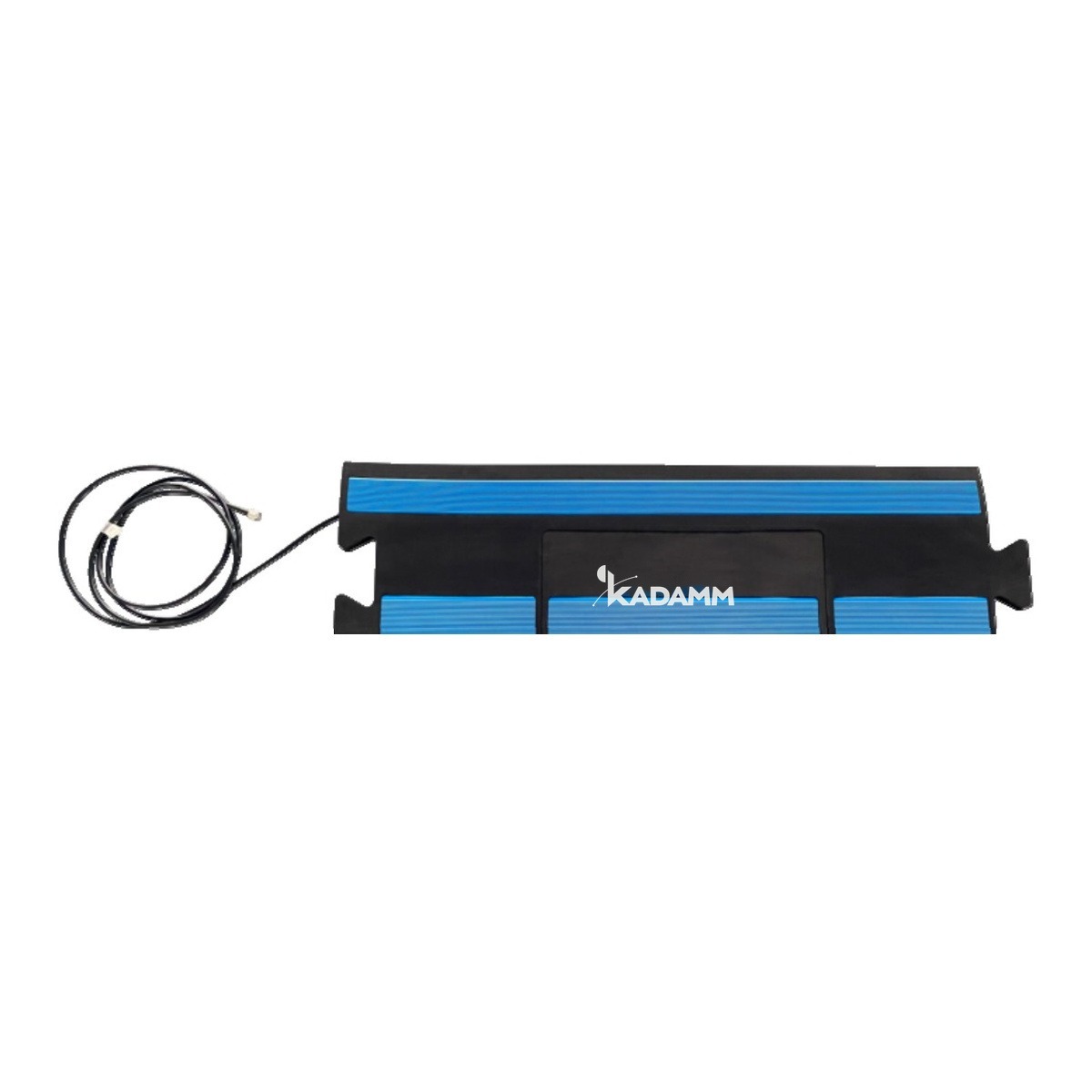

KADAMM ARF-865-10C-1100

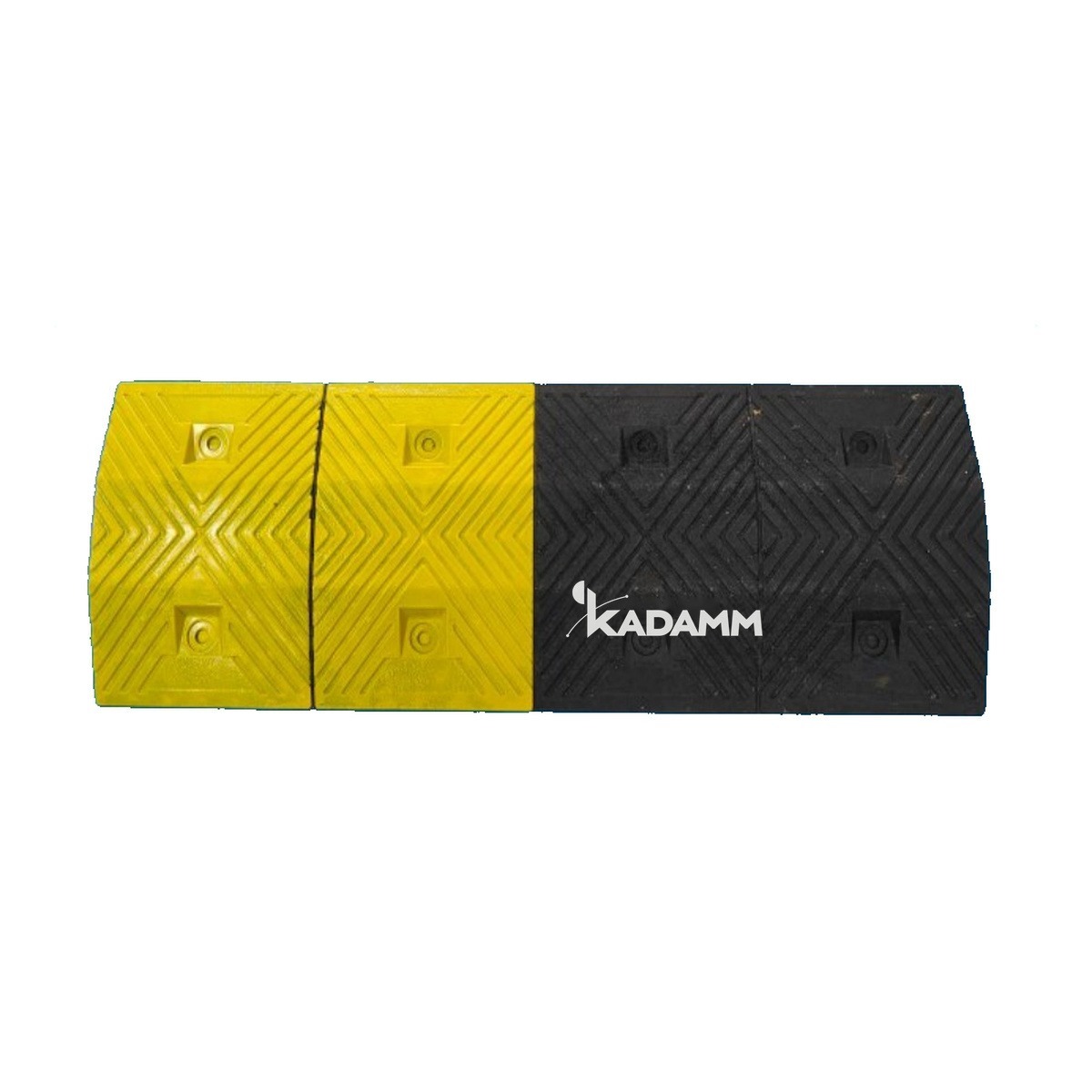

KADAMM ARF-865-10C-995
KADAMM ARF-915-10C-1100
KADAMM ARF-915-10C-995

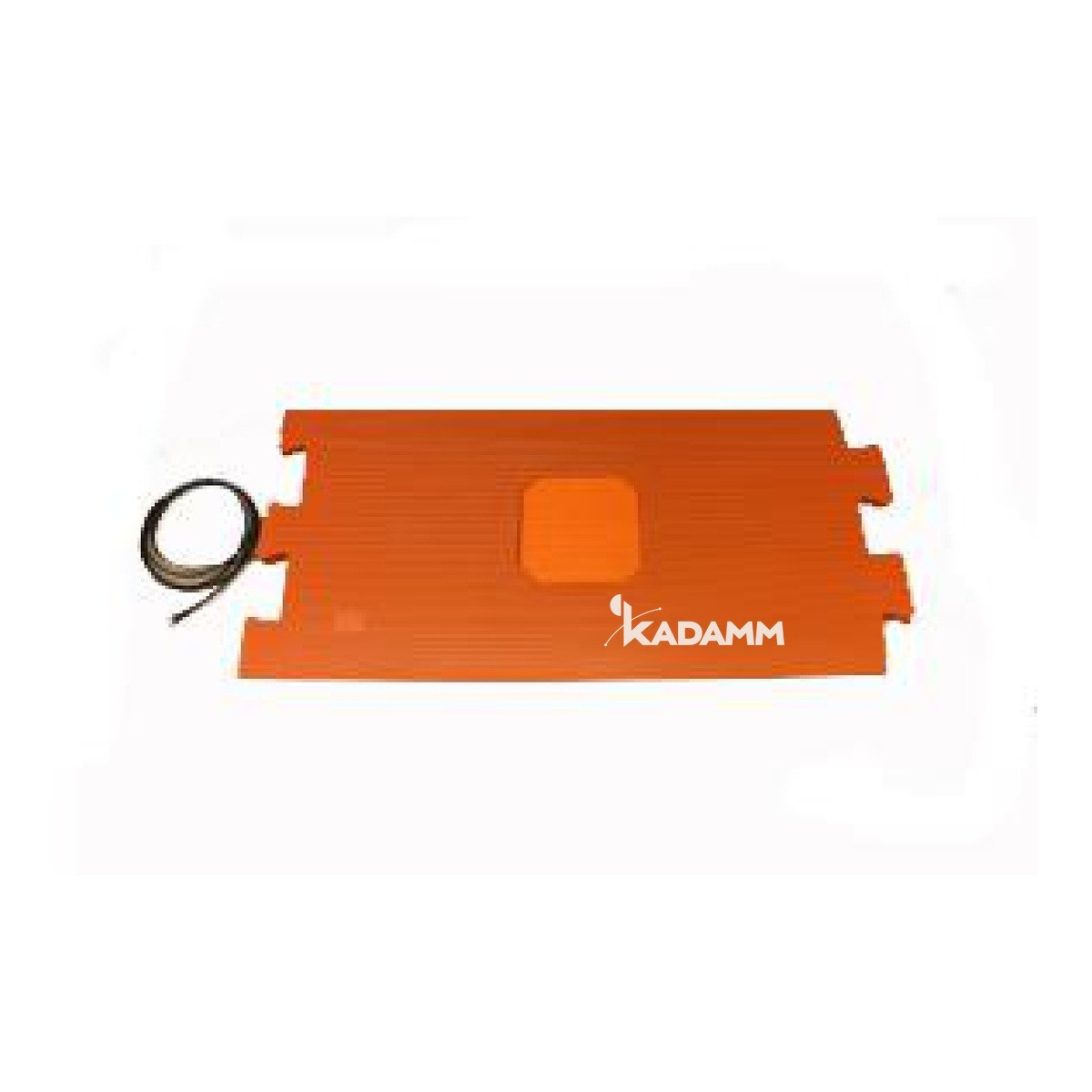

KADAMM ARF-915-8C-1090
Диаграммы направленности

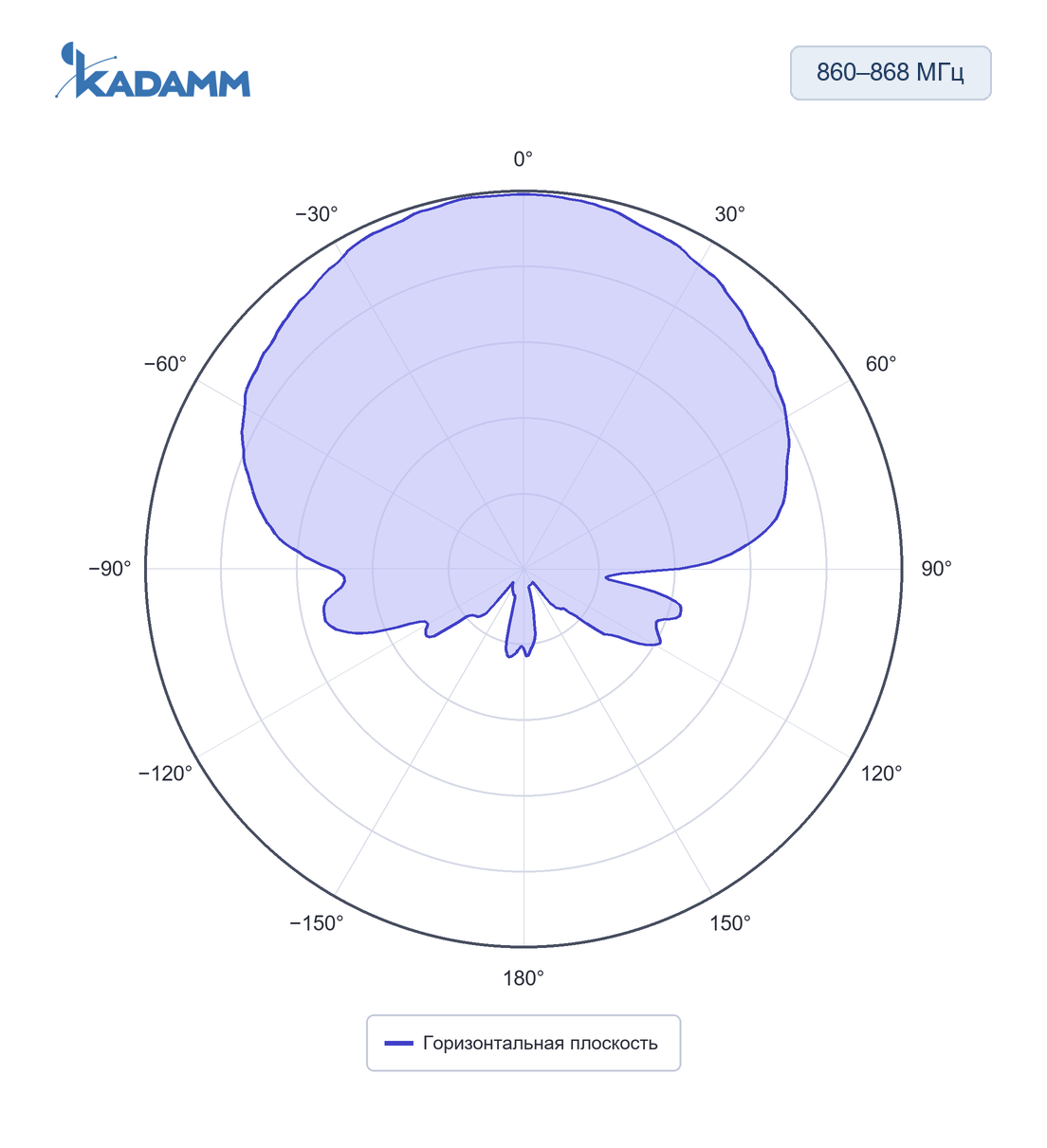

860–868 МГц, горизонтальная плоскость, исполнение KADAMM ARF-865-10C-1100
860–868 МГц, вертикальная плоскость, исполнение KADAMM ARF-865-10C-1100
860–868 МГц, горизонтальная плоскость, исполнение KADAMM ARF-865-10C-995
860–868 МГц, вертикальная плоскость, исполнение KADAMM ARF-865-10C-995
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-10C-1100Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 8–10 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ; KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995 — ≥12 дБ.

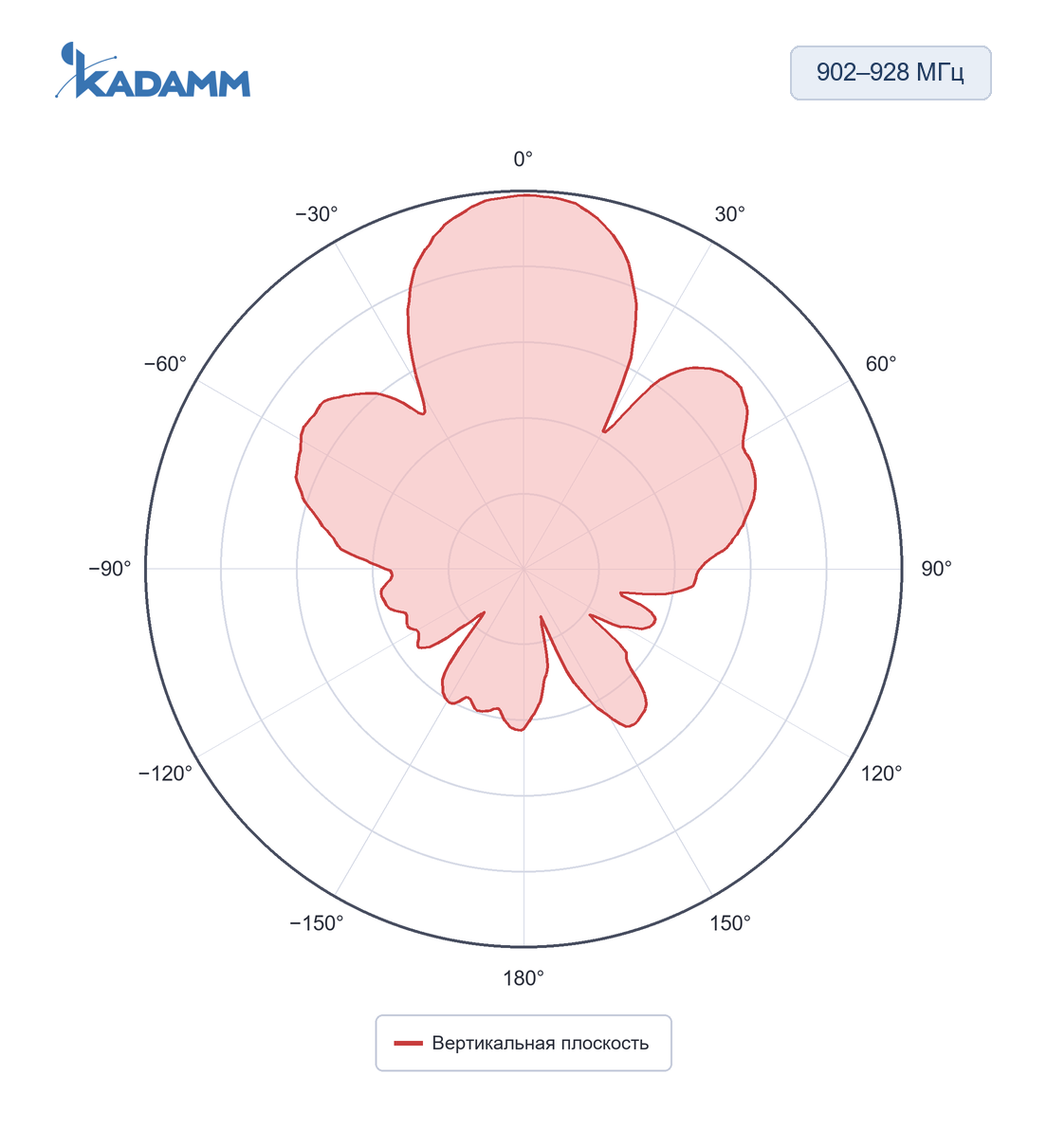

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-10C-1100Усиление в максимуме 8–10 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ; KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995 — ≥12 дБ.

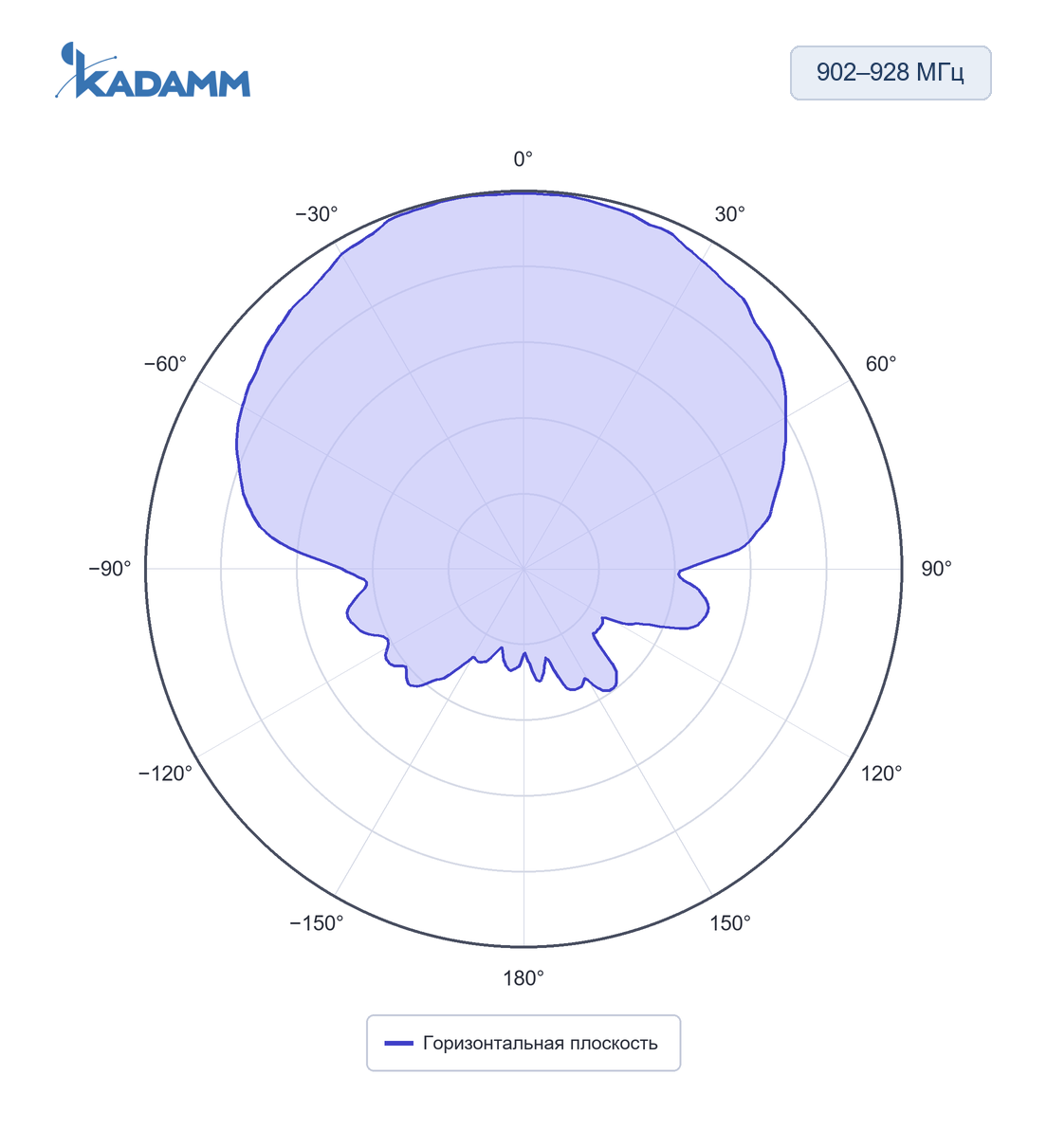

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-10C-995Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 8–10 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ; KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995 — ≥12 дБ.

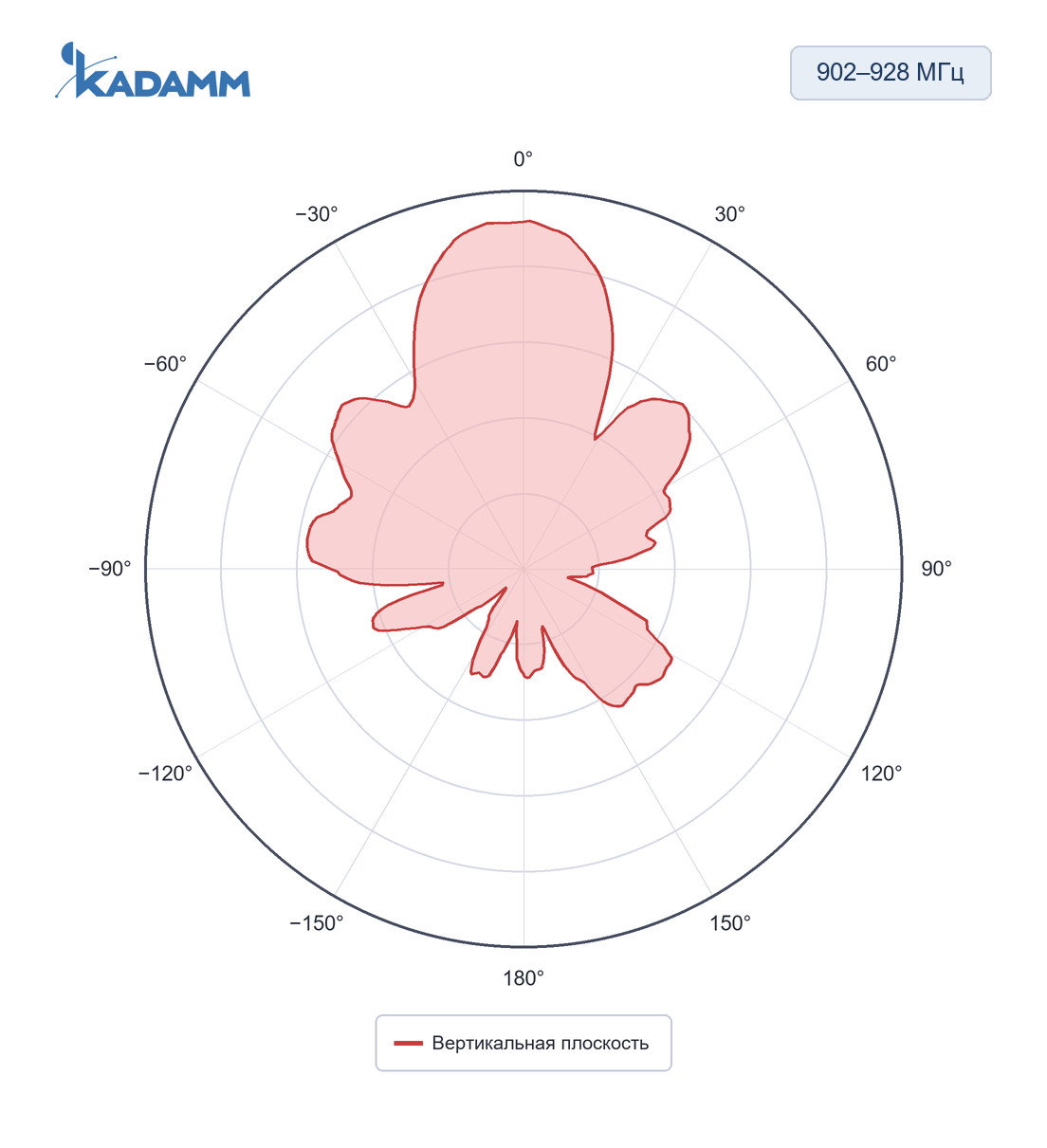

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-10C-995Усиление в максимуме 8–10 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ; KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995 — ≥12 дБ.

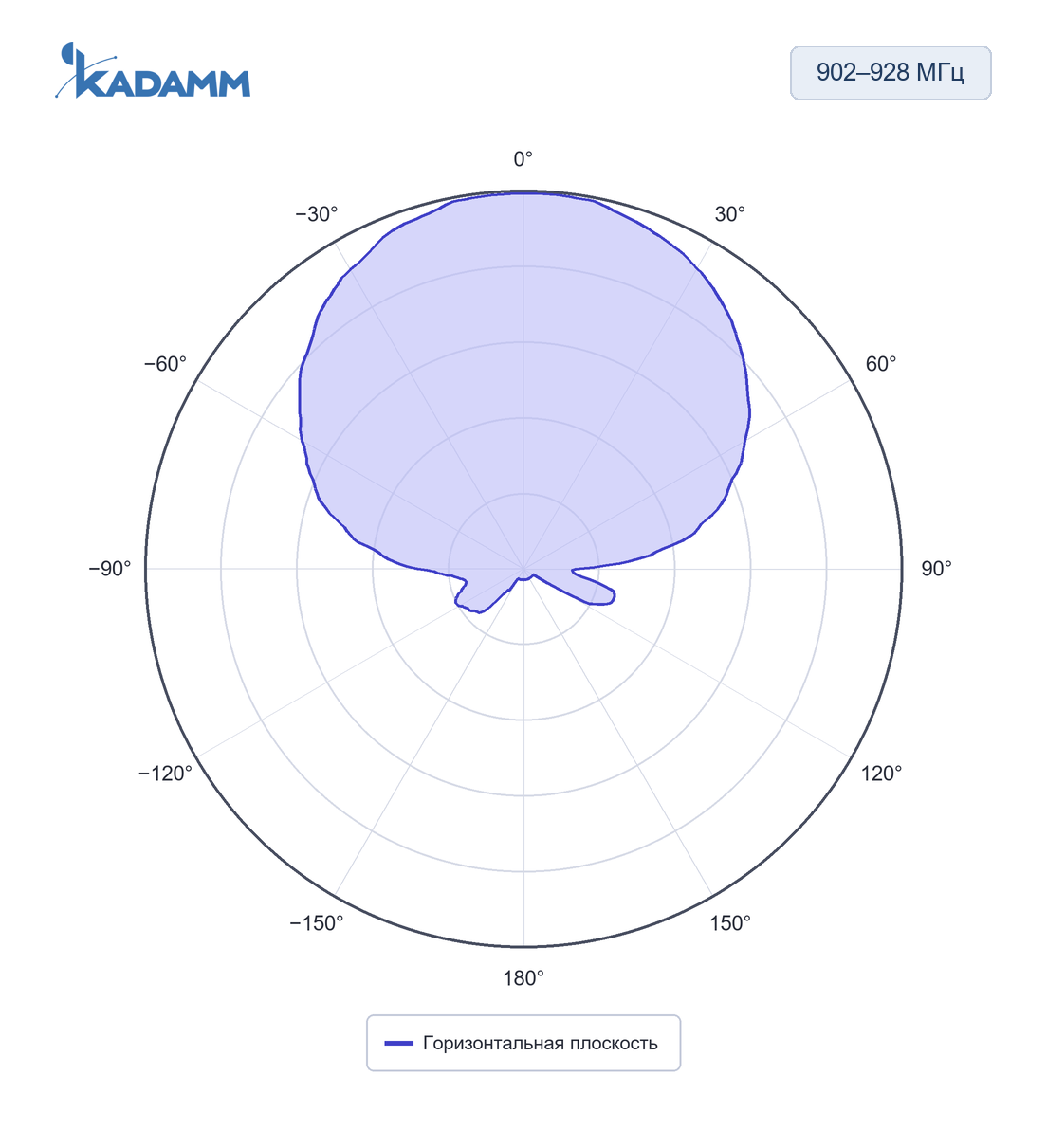

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-8C-1090Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 8–10 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ; KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995 — ≥12 дБ.

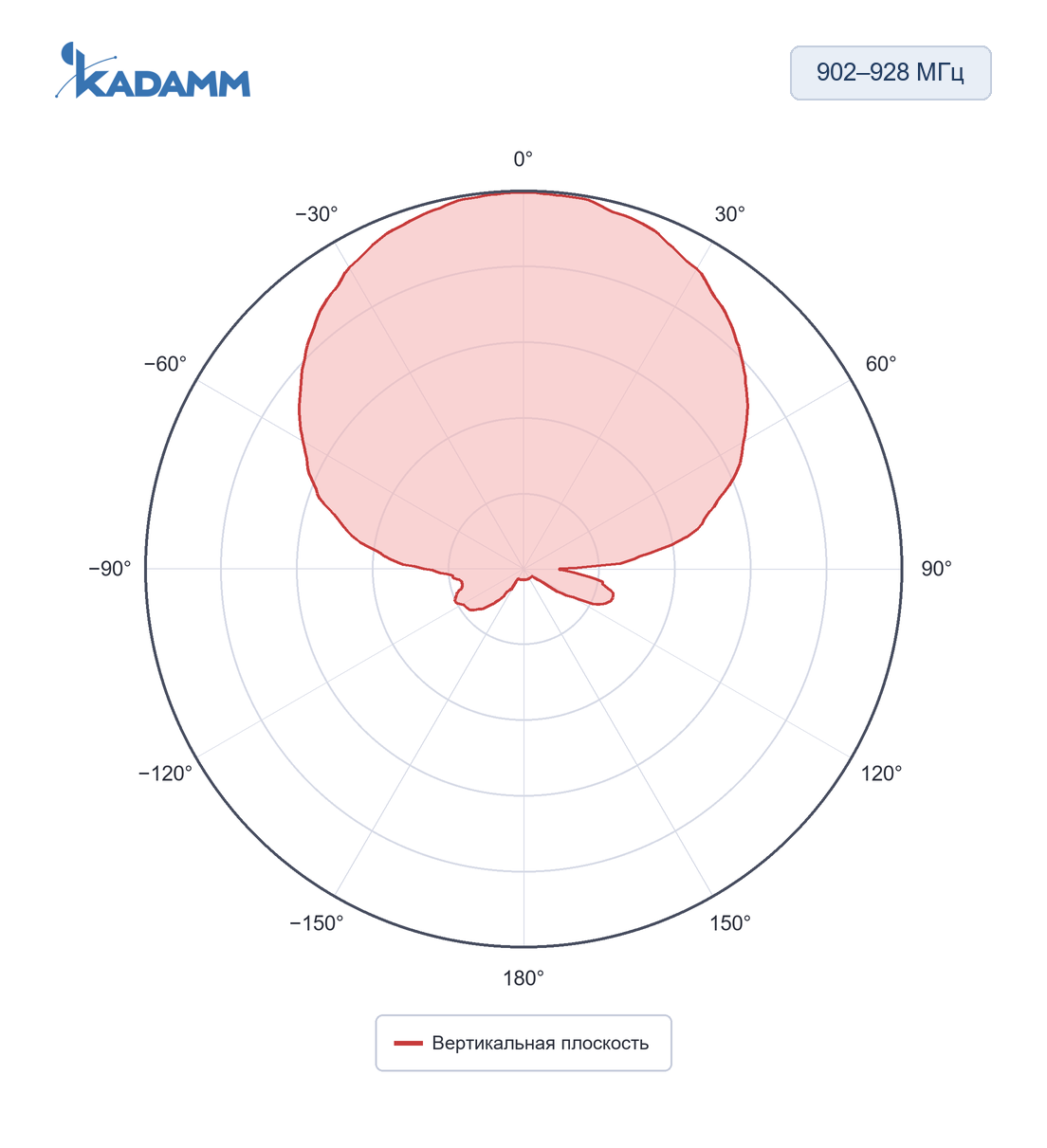

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-8C-1090Усиление в максимуме 8–10 дБи (по исполнению), задний лепесток ниже главного не менее чем на 20 дБ; KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995 — ≥12 дБ.
Задний лепесток ослаблен не менее чем на 20 дБ; KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995 — ≥12 дБ относительно главного.
Ключевые особенности
✓
Полоса 860–868 и 902–928 МГцВсе рабочие частоты объекта должны укладываться в полосу ARF-M с запасом по краям.
✓
Усиление 8–10 дБиЗначение ARF-M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
✓
КСВН ≤1,3Согласование ARF-M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
✓
Мощность 50 Вт; KADAMM ARF-915-8C-1090 — 20 ВтПредел на один порт ARF-M.
Как читать характеристики
Усиление 8–10 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 8–10 дБи — это примерно в 6,3 раза по мощности; это перераспределение мощности по направлениям, а не её прибавка.
КСВН ≤1,3Для ARF-M при КСВН 1,3 коэффициент отражения не больше 0,13: обратно в тракт отражается не более 1,7 % мощности, обратные потери — не хуже 17,7 дБ.
Вперёд/назад 20 дБНазад ARF-M излучает минимум в 100 раз меньше, чем вперёд: меньше помех зоне за антенной.
Мощность 50 Вт; KADAMM ARF-915-8C-1090 — 20 ВтПредел на один порт ARF-M: 20 Вт — это 43 дБм и 50 Вт — это 47 дБм; суммарная мощность всех несущих на порту не должна его превышать.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 860–868 / 902–928 МГц (по исполнению) |
| Усиление | 8–10 дБи (по исполнению) |
| Поляризация | круговая правого вращения (круговая правая) |
| Ширина луча Г / В (−3 дБ) | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,3; KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995 — ≤1,5 |
| Коэффициент защитного действия | ≥20 дБ; KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995 — ≥12 дБ |
| Входное сопротивление | 50 Ом |
| Максимальная мощность | 50 Вт; KADAMM ARF-915-8C-1090 — 20 Вт |
| Грозозащита | закорочена по постоянному току |
| Дальность считывания | 2–3 м у KADAMM ARF-865-10C-995, KADAMM ARF-915-8C-1090, KADAMM ARF-915-10C-995 (по техническому описанию; зависит от считывателя и меток) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Материал корпуса | EVA (этиленвинилацетат) — KADAMM ARF-865-10C-1100, KADAMM ARF-915-10C-1100; резина — KADAMM ARF-865-10C-995, KADAMM ARF-915-10C-995; термоэластопласт TPV и резина — KADAMM ARF-915-8C-1090 |
| Цвет | чёрный; KADAMM ARF-915-8C-1090 — оранжевый |
| Рабочая температура | −25…+65 °C; KADAMM ARF-865-10C-1100, KADAMM ARF-915-10C-1100 — −40…+60 °C |
| Крепление | уточняйте у менеджера |
| Степень защиты корпуса | IP67 — KADAMM ARF-865-10C-995, KADAMM ARF-915-8C-1090, KADAMM ARF-915-10C-995; остальные — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Полоса, МГц | Усиление, дБи | Поляризация | Ширина луча Г / В | КСВН | Разъём | Габариты, мм | Материал корпуса |
|---|---|---|---|---|---|---|---|---|
| KADAMM ARF-865-10C-1100 | 860–868 | 10 | круговая правого вращения | 70° / 38° | ≤1,3 | TNC (вилка); кабельный вывод 50-5, 1 м | 1100 × 500 × 20 | EVA (этиленвинилацетат) |
| KADAMM ARF-865-10C-995 | 860–868 | 10 | круговая правого вращения | 80° / 25° | ≤1,5 | N (розетка) | 995 × 350 × 45 | резина |
| KADAMM ARF-915-8C-1090 | 902–928 | 8 | круговая правого вращения | 60° / 60° | ≤1,3 | TNC (вилка) | 1090 × 520 × 30 | термоэластопласт TPV и резина |
| KADAMM ARF-915-10C-1100 | 902–928 | 10 | круговая правого вращения | 70° / 38° | ≤1,3 | TNC (вилка); кабельный вывод 50-5, 1 м | 1100 × 500 × 20 | EVA (этиленвинилацетат) |
| KADAMM ARF-915-10C-995 | 902–928 | 10 | круговая правого вращения | 80° / 23° | ≤1,5 | N (розетка) | 995 × 350 × 45 | резина |
Стандарты
- ISO/IEC 18000-63 (EPC Gen2) — документ, на который ссылается техническое описание ARF-M.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ARF-M в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание ARF-M.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ARF-M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 8 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 8 = 48 дБм, то есть около 63 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 864 МГц (середина полосы 860–868 МГц): L = 32,45 + 20·lg 864 + 20·lg 1 = 91,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 48 − 91,2 = −43,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
RFID-антенны применяют на складах, в логистике, на проходных и в системах учёта инструмента и оборудования.
Перед заказом KADAMM ARF-M сверьте с проектом:
- Частоты оборудования — внутри 860–868 и 902–928 МГц
- Мощность на порт — не выше 50 Вт; KADAMM ARF-915-8C-1090 — 20 Вт
- Климат площадки — в пределах −25…+65 °C; KADAMM ARF-865-10C-1100, KADAMM ARF-915-10C-1100 — −40…+60 °C
Как подобрать антенну под объект
ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри 860–868 / 902–928 МГц.
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения ARF-M на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ARF-M включают в контур заземления и молниезащиты опоры по проекту; грозозащита — закорочена по постоянному току.
Комплект поставки
В комплекте:
- Антенна выбранной модели; крепёж — по модели
Документация и поставка
Документы
Техописание и каталог
Техническое описание ARF-M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ARF-M и количество; состав поставки приведён выше.
Подбор
