KADAMM ARF-P — антенны RFID UHF в корпусе панели 902–928 МГц: 5–12 дБи, круговая и линейная поляризация, 11 моделей
Антенны RFID UHF в корпусе панели: 902–928 МГц, усиление 5–12 дБи.
902–928 МГцУсиление 5–12 дБи
▤
Подберём ARF-P под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →902–928 МГц
Диапазон
5–12 дБи
Усиление
круговая и линейная
Поляризация
11
Моделей
20 Вт
Мощность
50 Ом
Сопротивление
Что представляет собой антенна
KADAMM ARF-P — антенны RFID UHF в корпусе панели диапазона 902–928 МГц. Антенна считывателя RFID УВЧ-диапазона — направленная панель, которая «освещает» зону считывания. Метки в зоне считывания получают энергию от сигнала считывателя и отвечают ему. Дальность и надёжность считывания зависят от усиления антенны (5–12 дБи), ориентации меток и материалов, на которые они наклеены.
Электрические параметры тракта: волновое сопротивление 50 Ом; допустимая мощность 20 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Антенны RFID UHF в корпусе панели: 902–928 МГц, усиление 5–12 дБи.
Чем отличается от похожих моделей KADAMM
KADAMM ARF-T
Сравните таблицы характеристик KADAMM ARF-P и KADAMM ARF-T: число входов, разъёмы и способ крепления у моделей могут различаться.
KADAMM ARF-M
- Полосы 902–928 МГц, у ARF-M — 860–868 и 902–928 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
KADAMM RF900
- Полосы 902–928 МГц, у RF900 — 860–870 и 902–928 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
ИзлучателиПоляризация круговая и линейная.
РазъёмыПо исполнению (см. таблицу «Исполнения»).
Фото исполнений
KADAMM ARF-915-10C-385

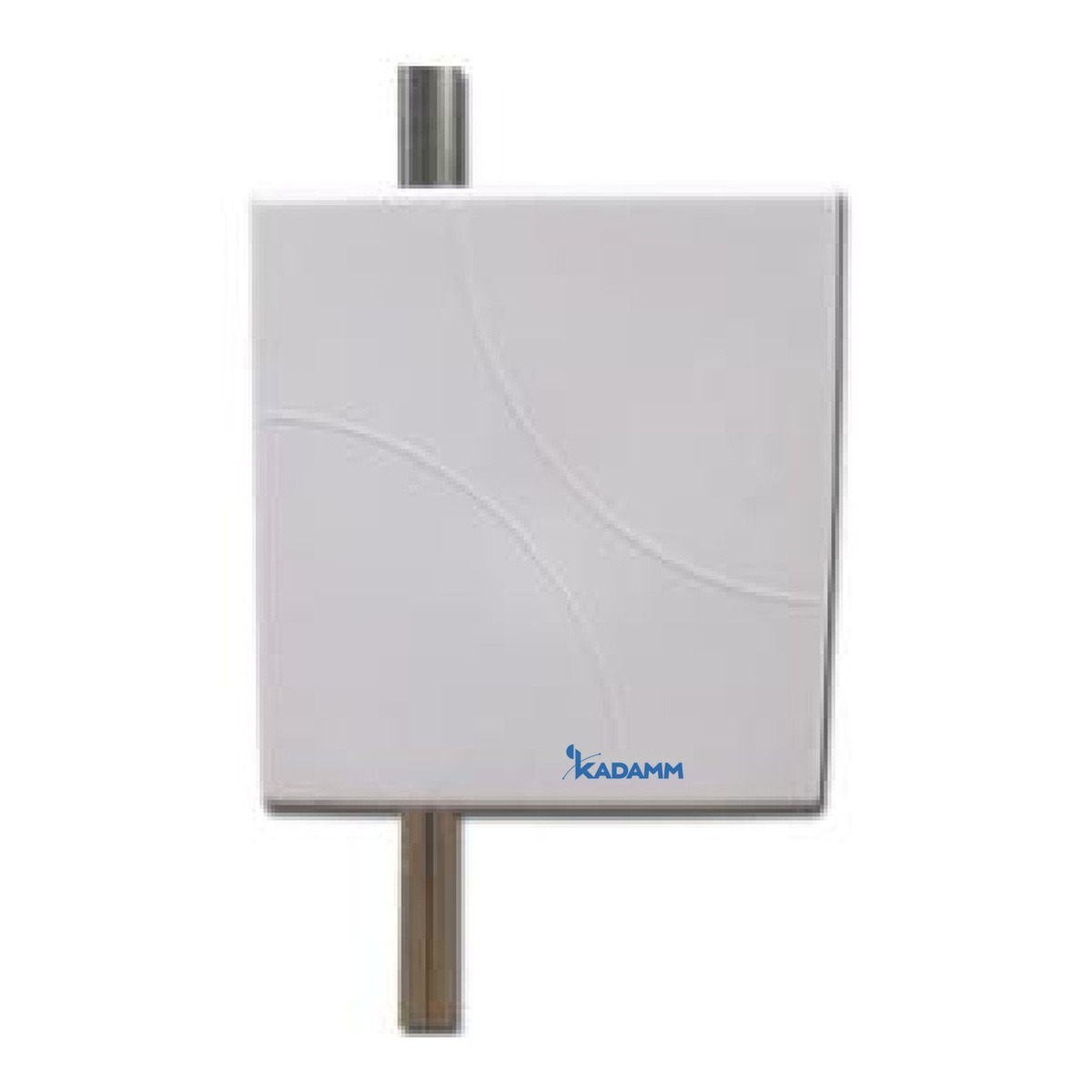

KADAMM ARF-915-10H-385

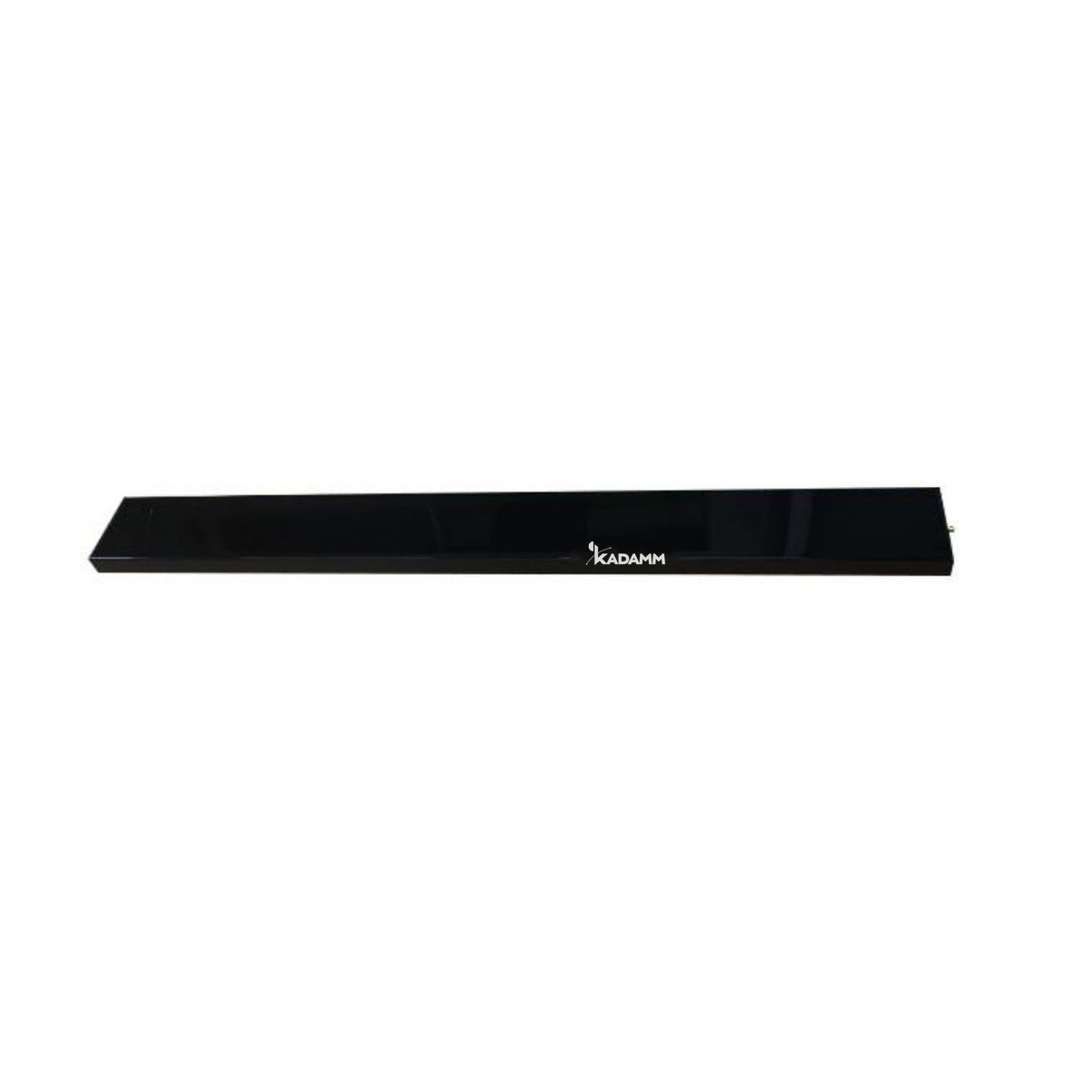

KADAMM ARF-915-10H-920

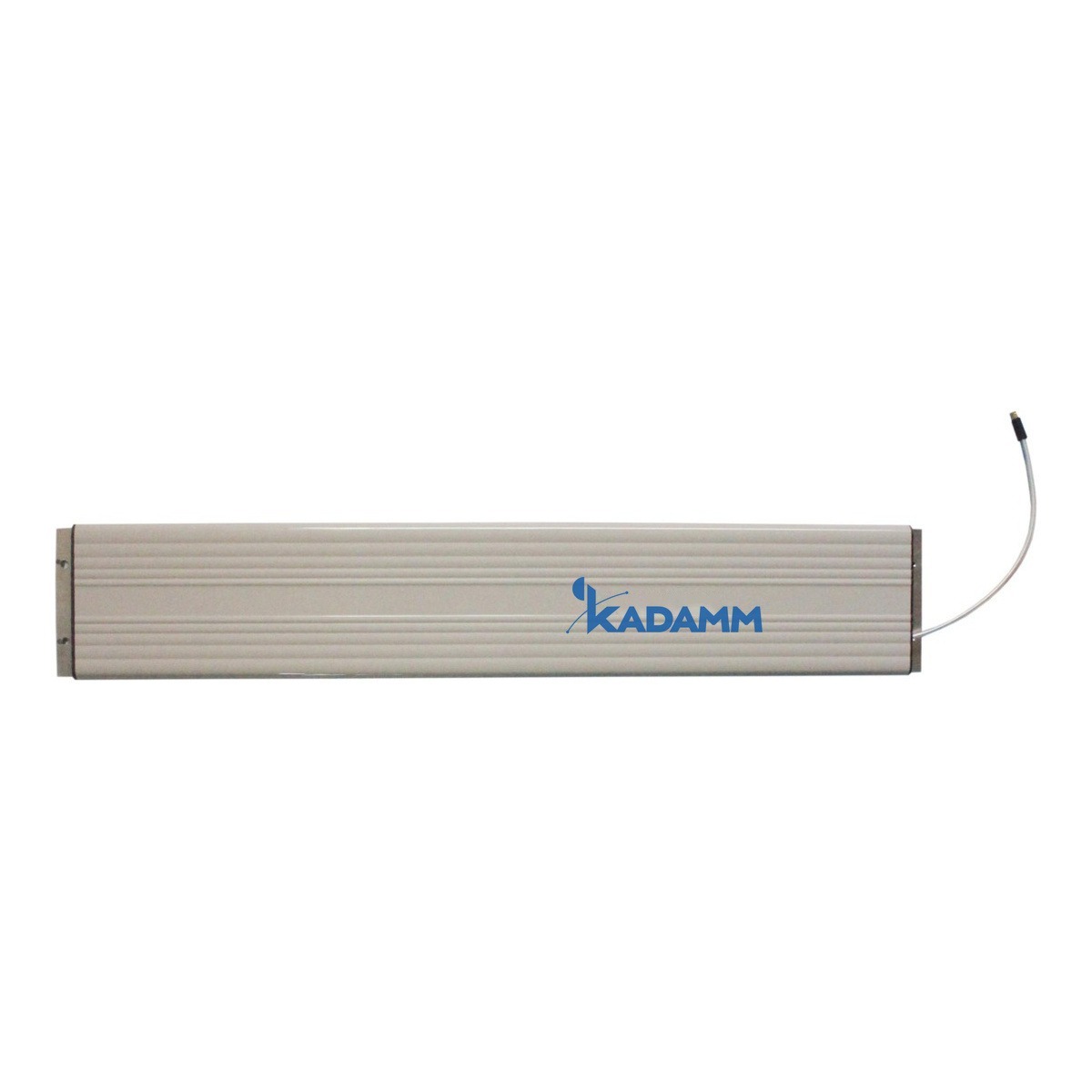

KADAMM ARF-915-12C-920

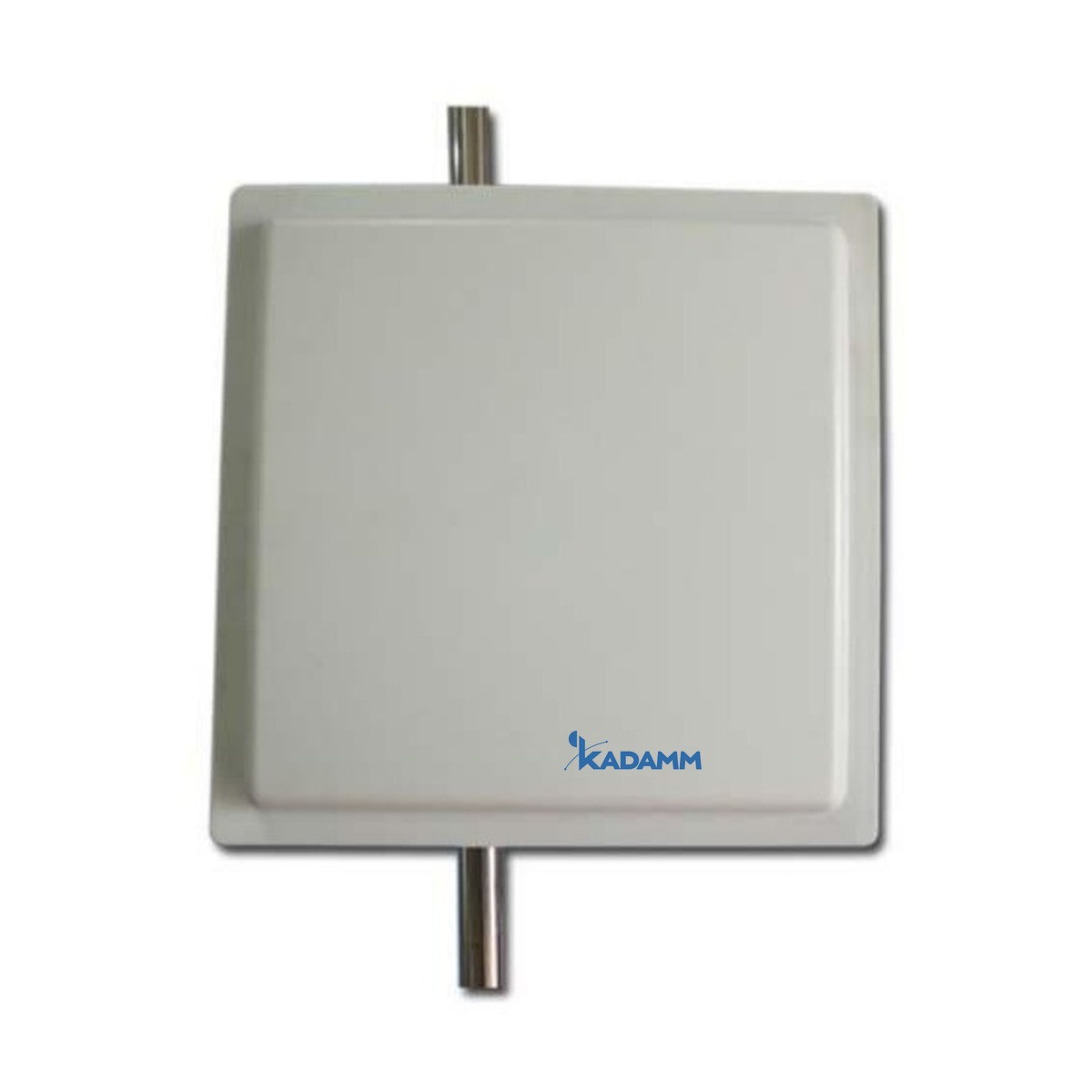

KADAMM ARF-915-12H-445

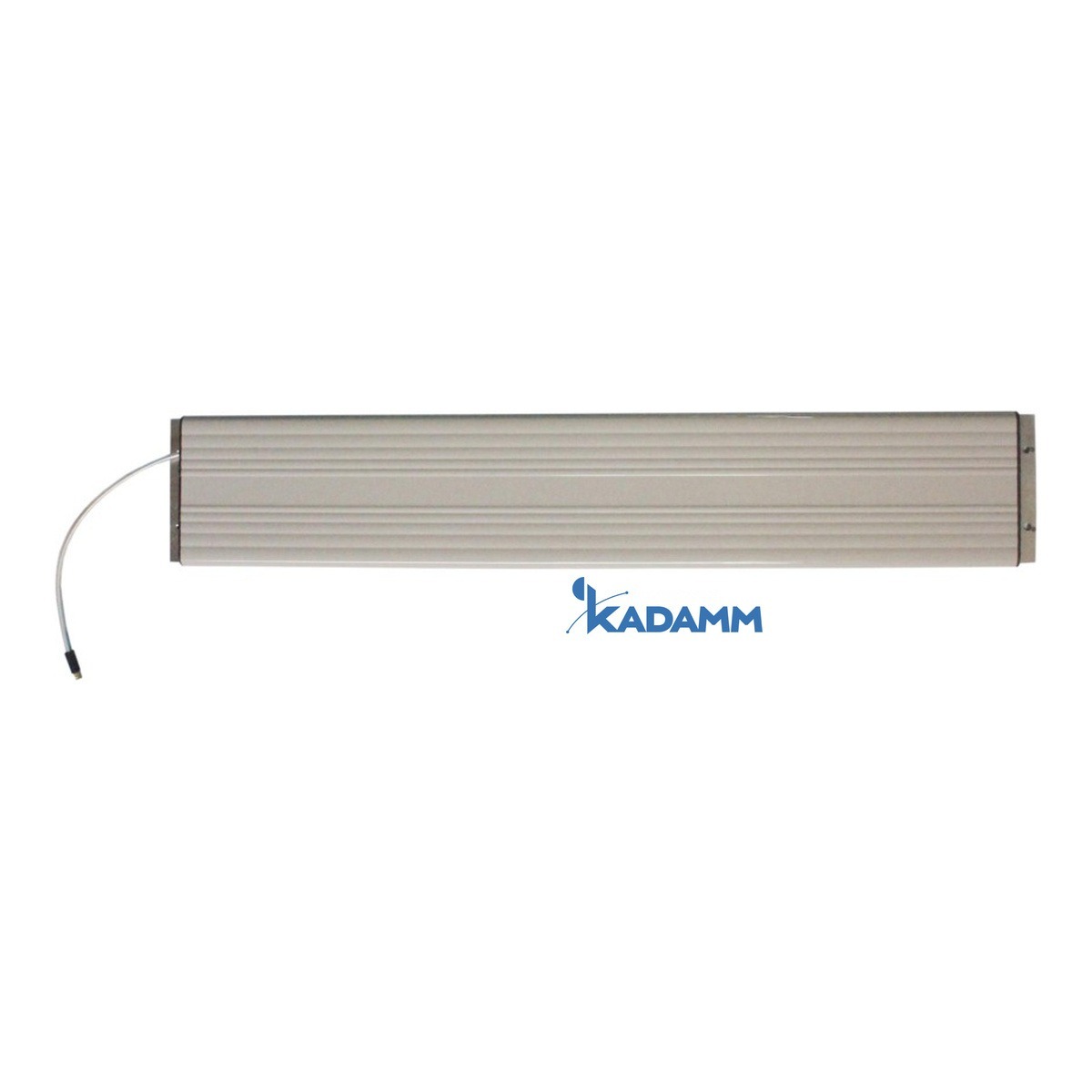

KADAMM ARF-915-12H-920

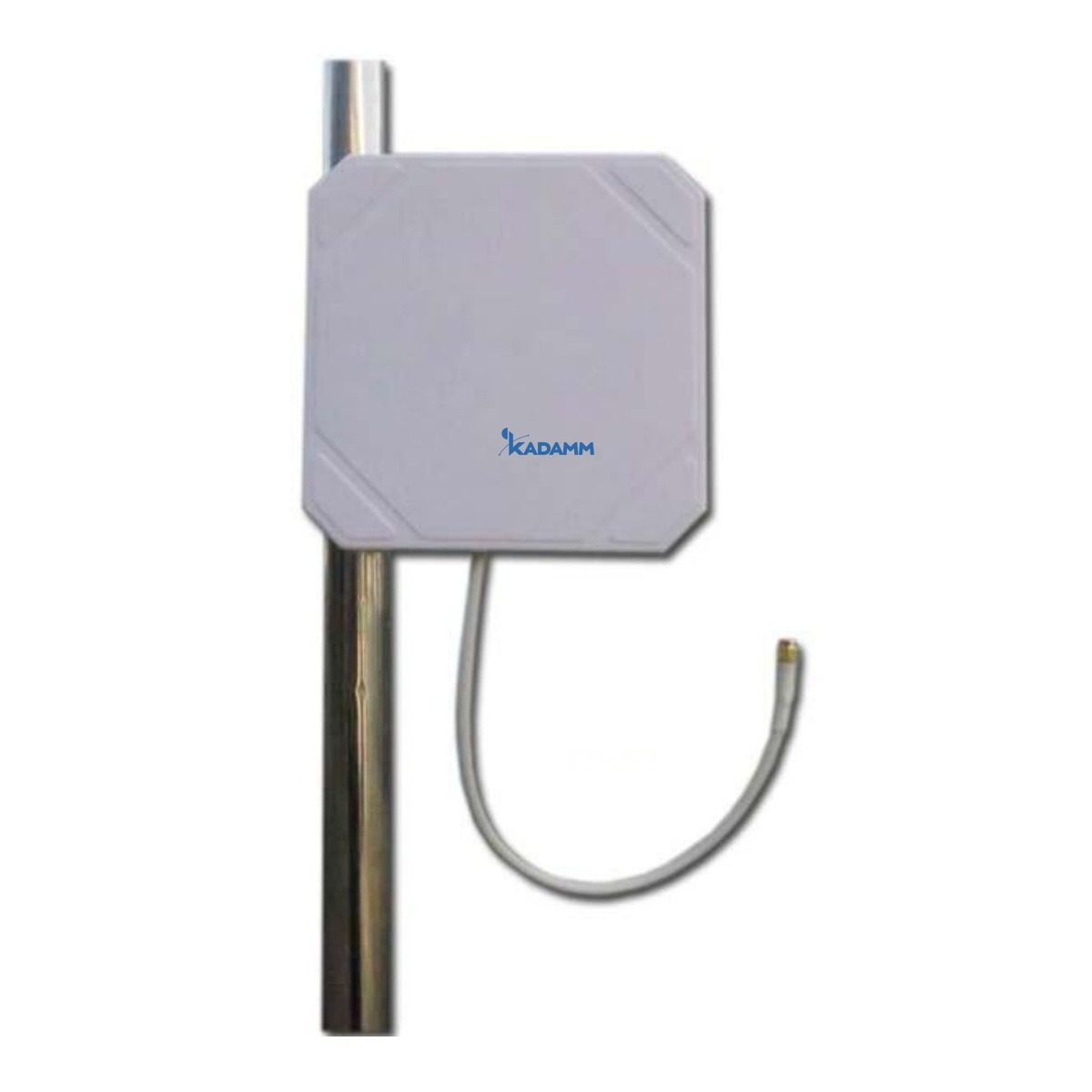

KADAMM ARF-915-5C-145

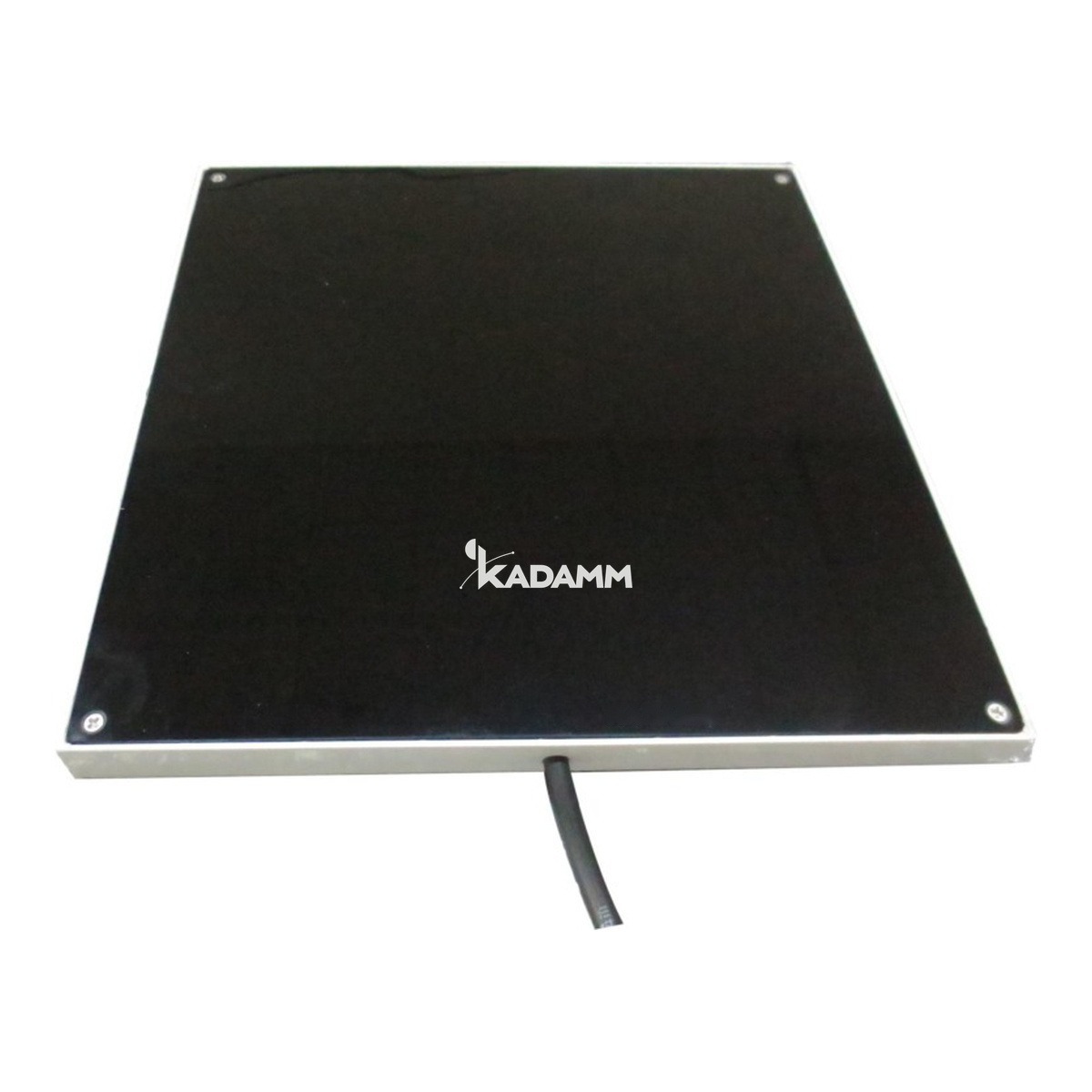

KADAMM ARF-915-8C-280

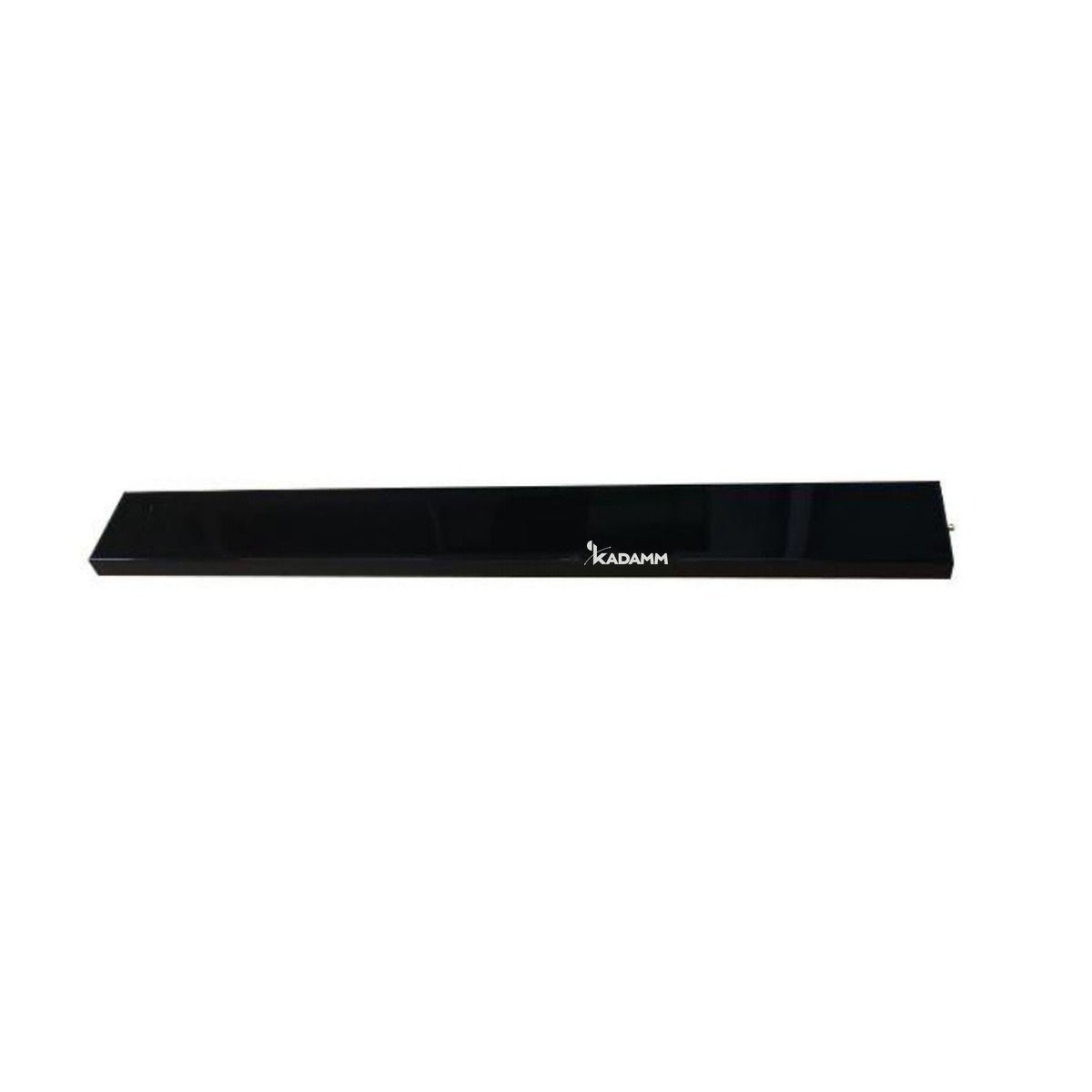

KADAMM ARF-915-8H-490

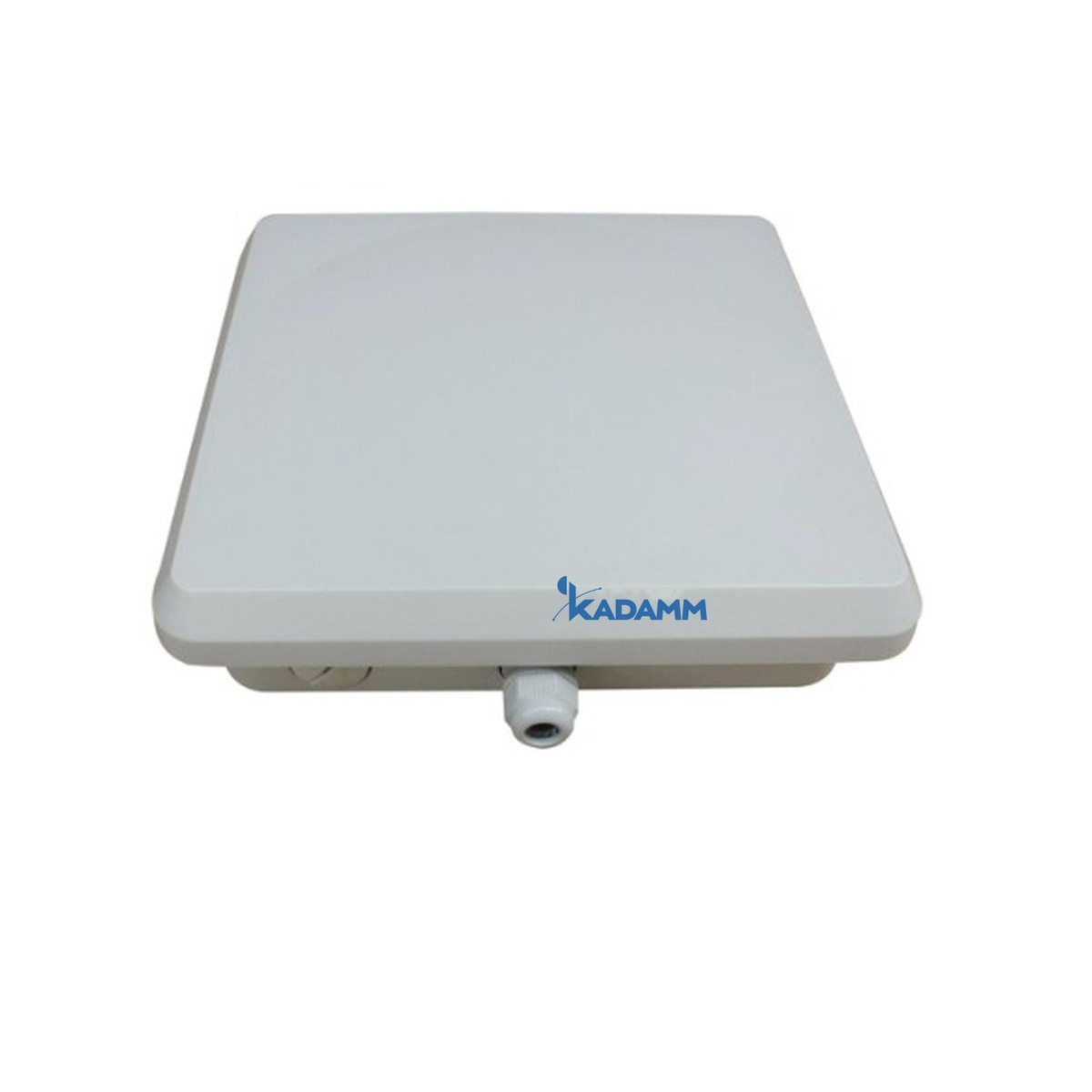

KADAMM ARF-915-9C-270

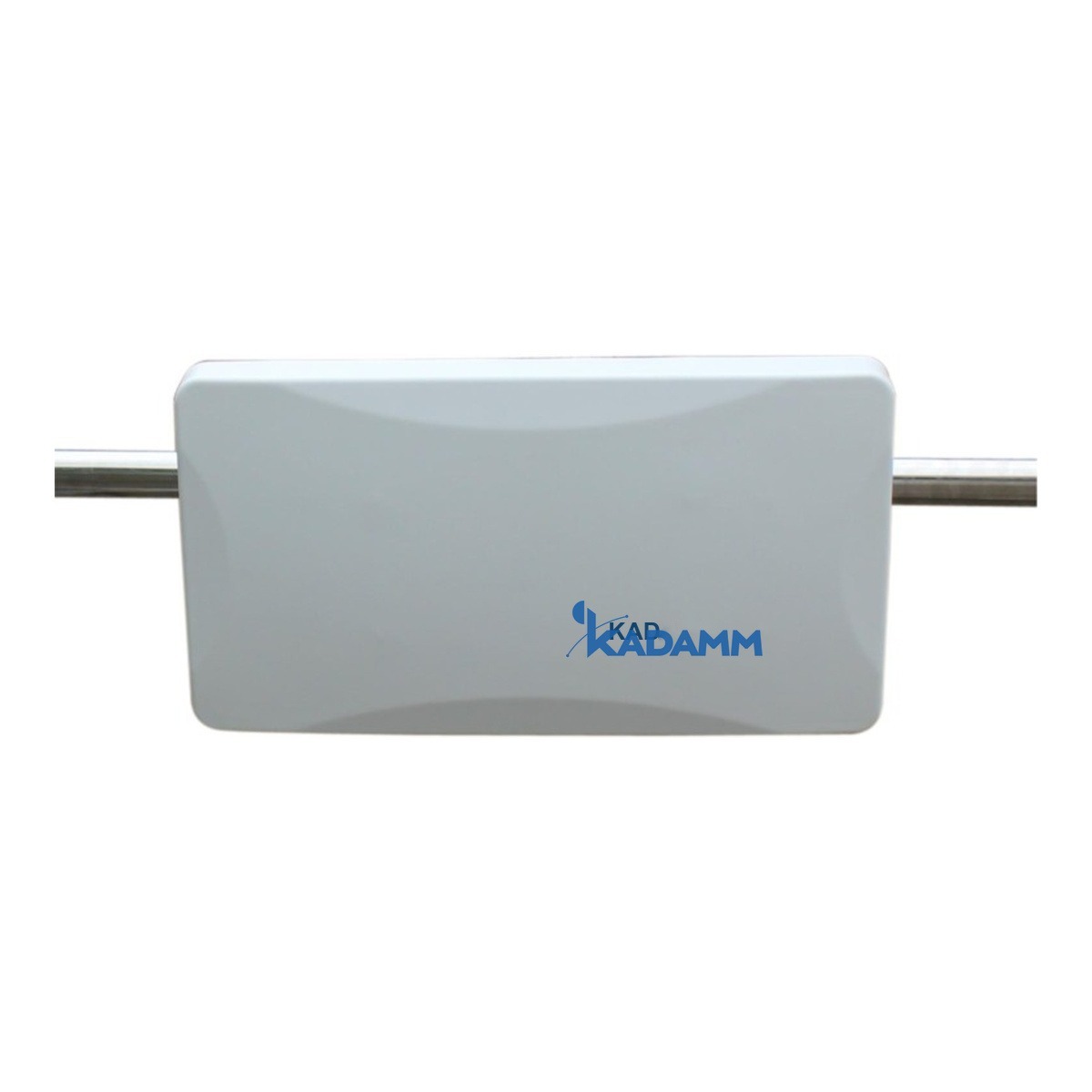

KADAMM ARF-922-12H-500
Диаграммы направленности

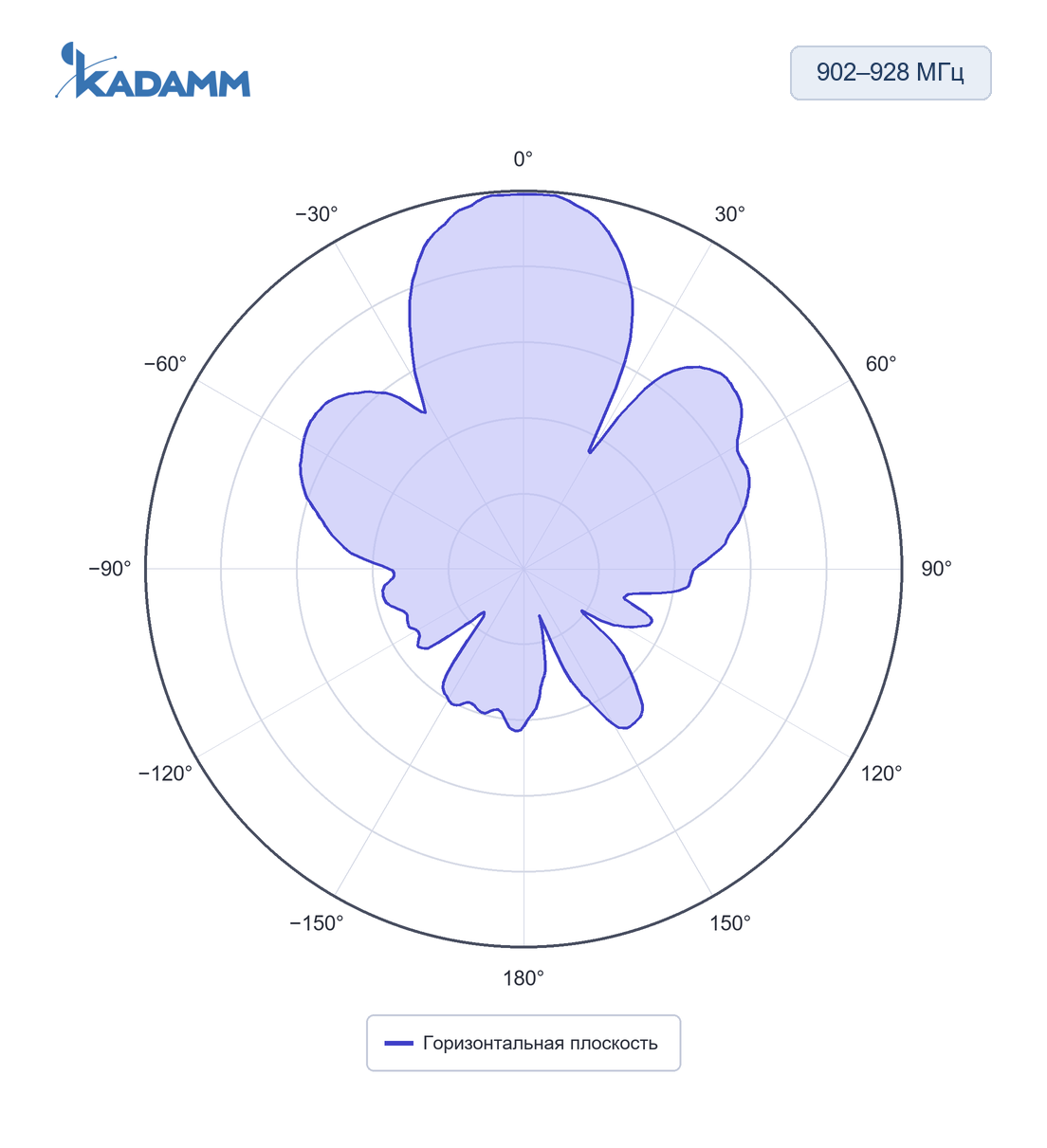

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-10C-385Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

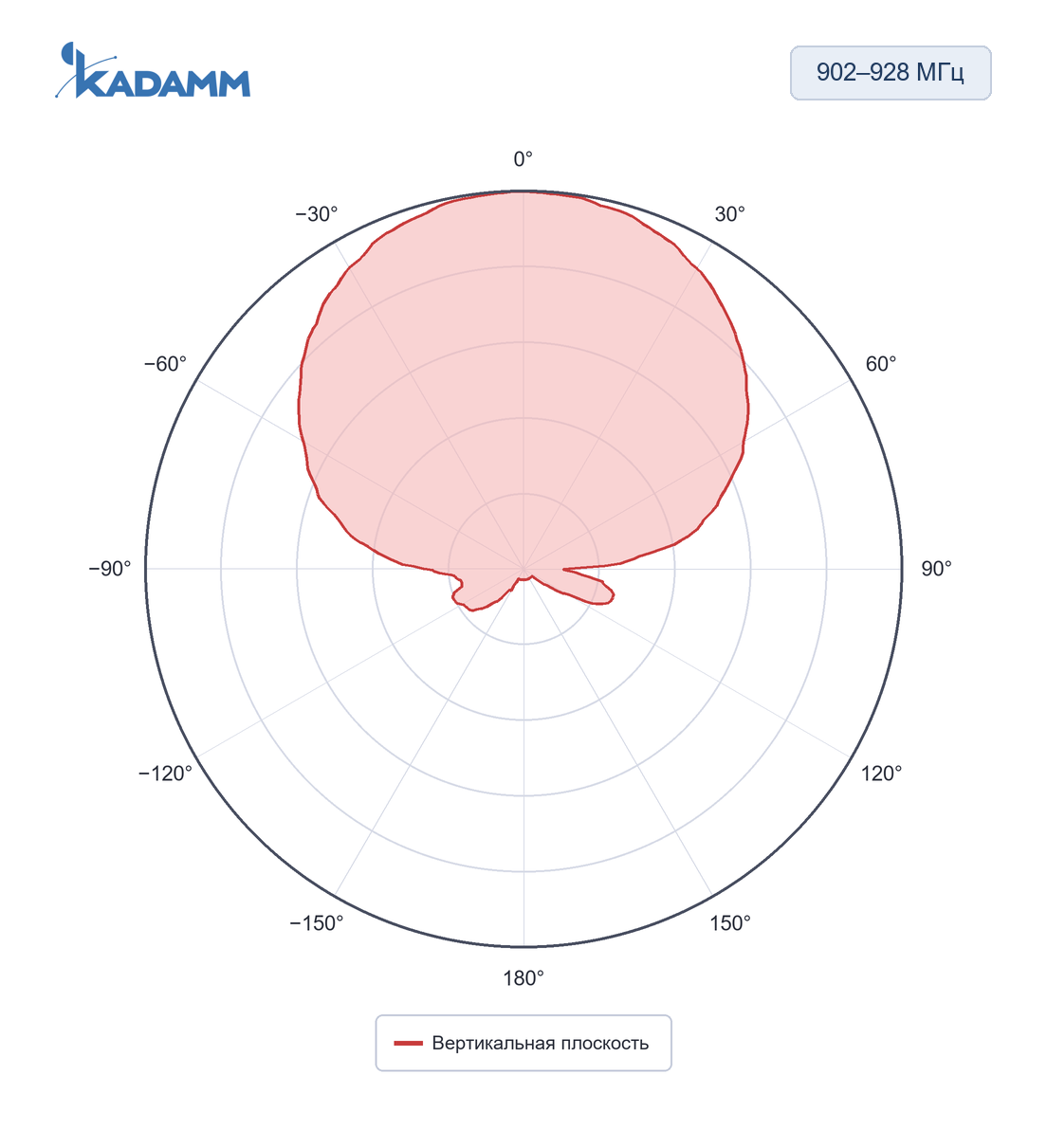

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-10C-385Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

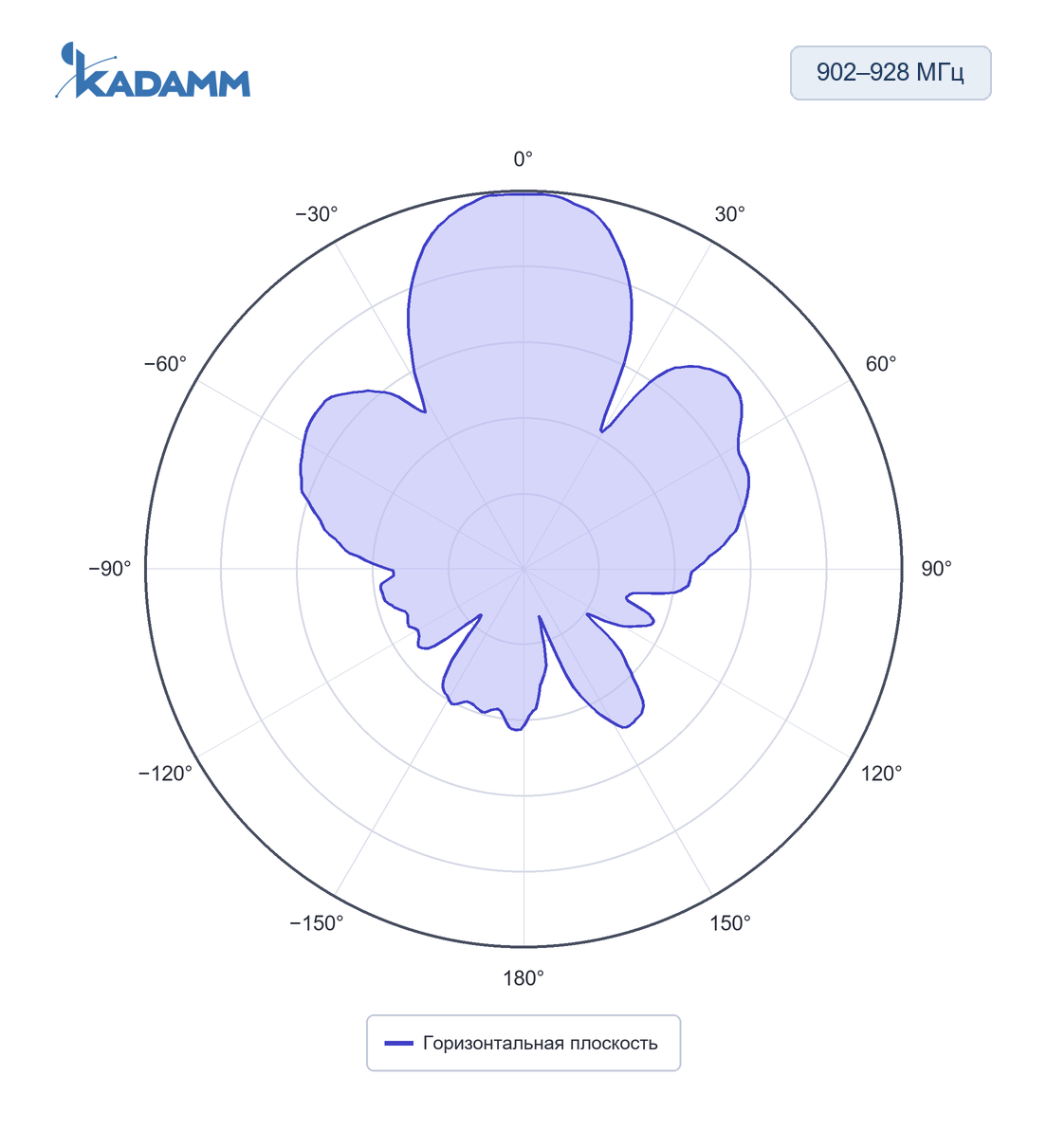

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-10H-385Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

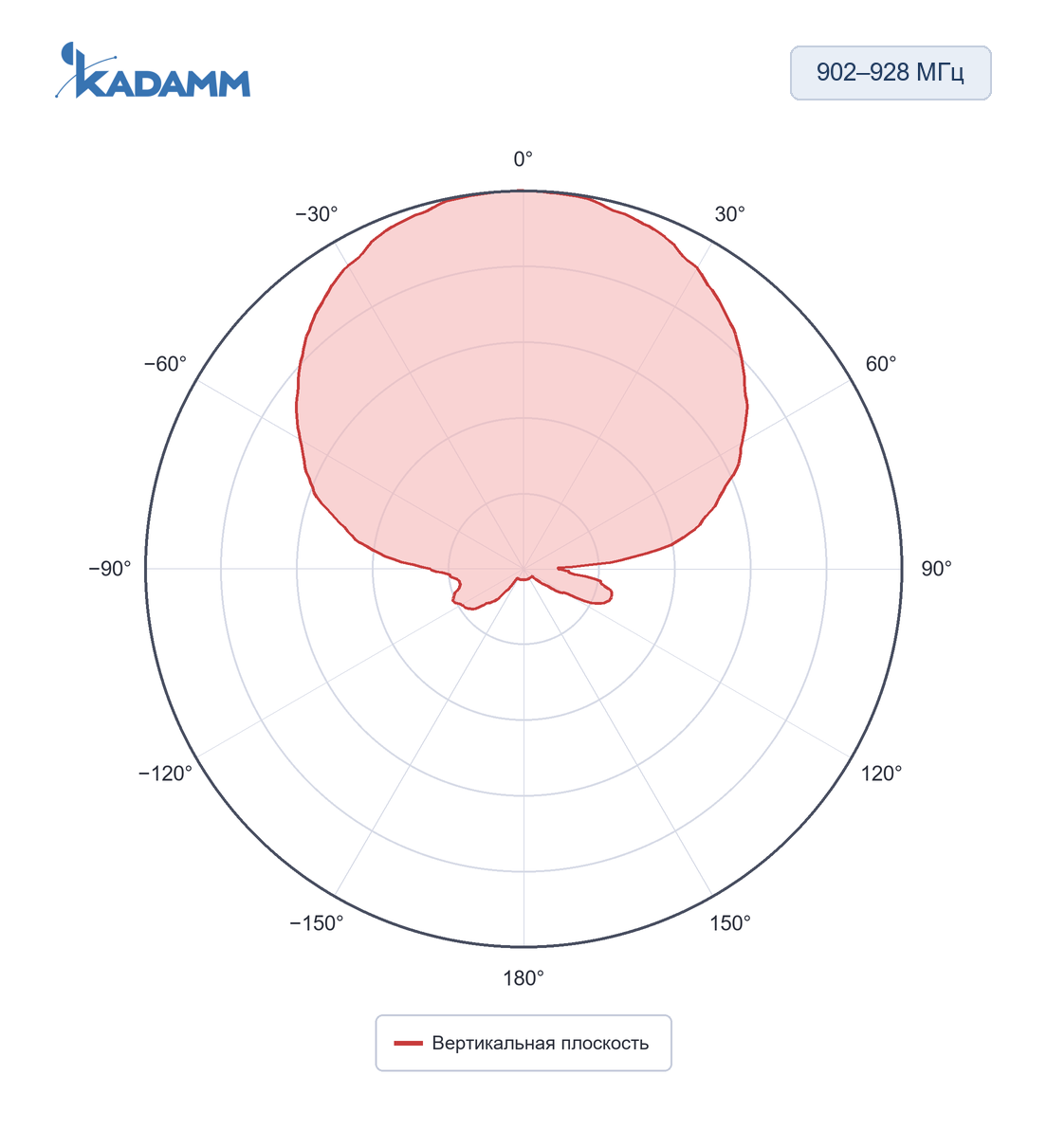

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-10H-385Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

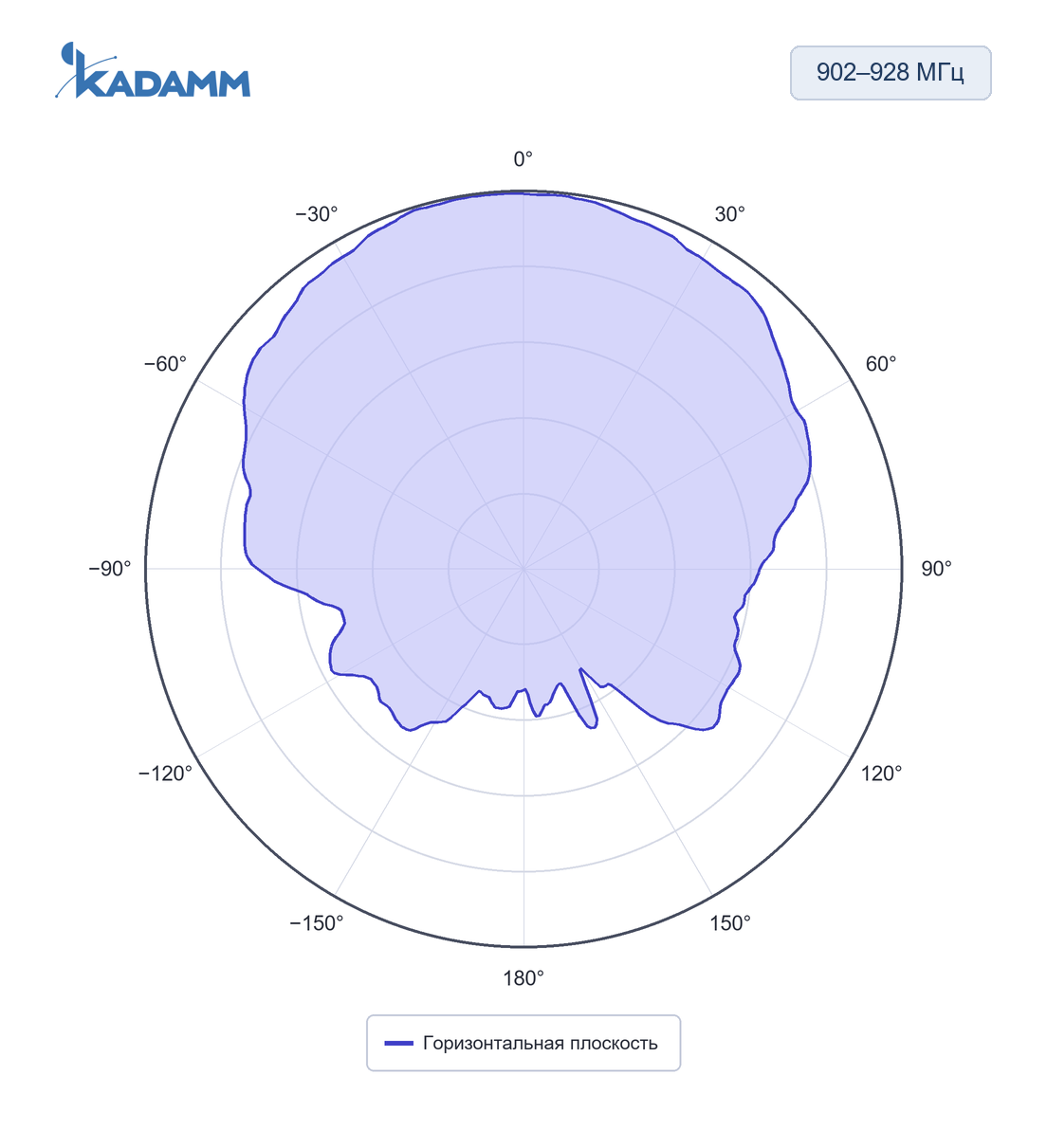

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-10H-920Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-10H-920Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-12C-920Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

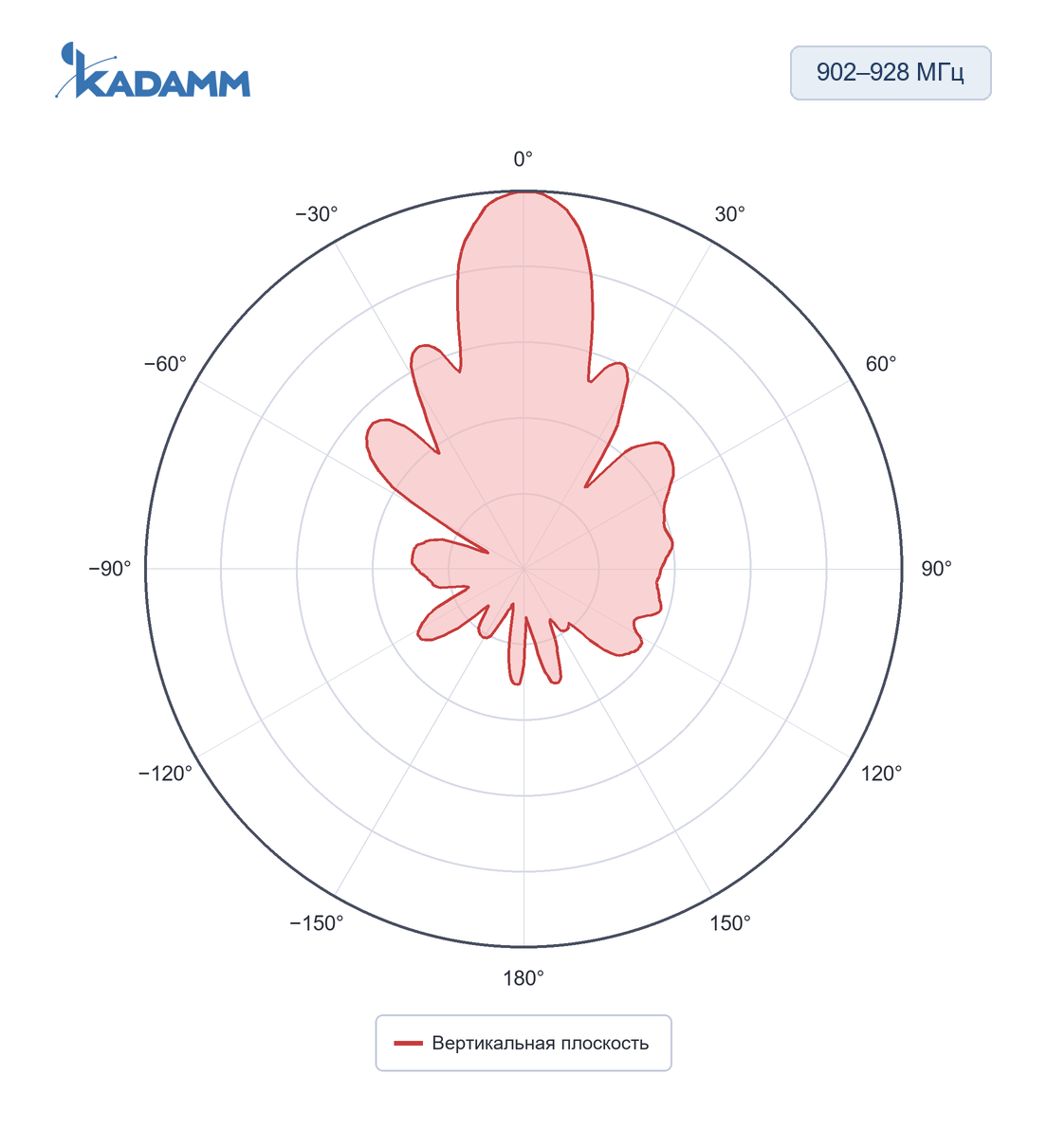

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-12C-920Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-12H-445Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

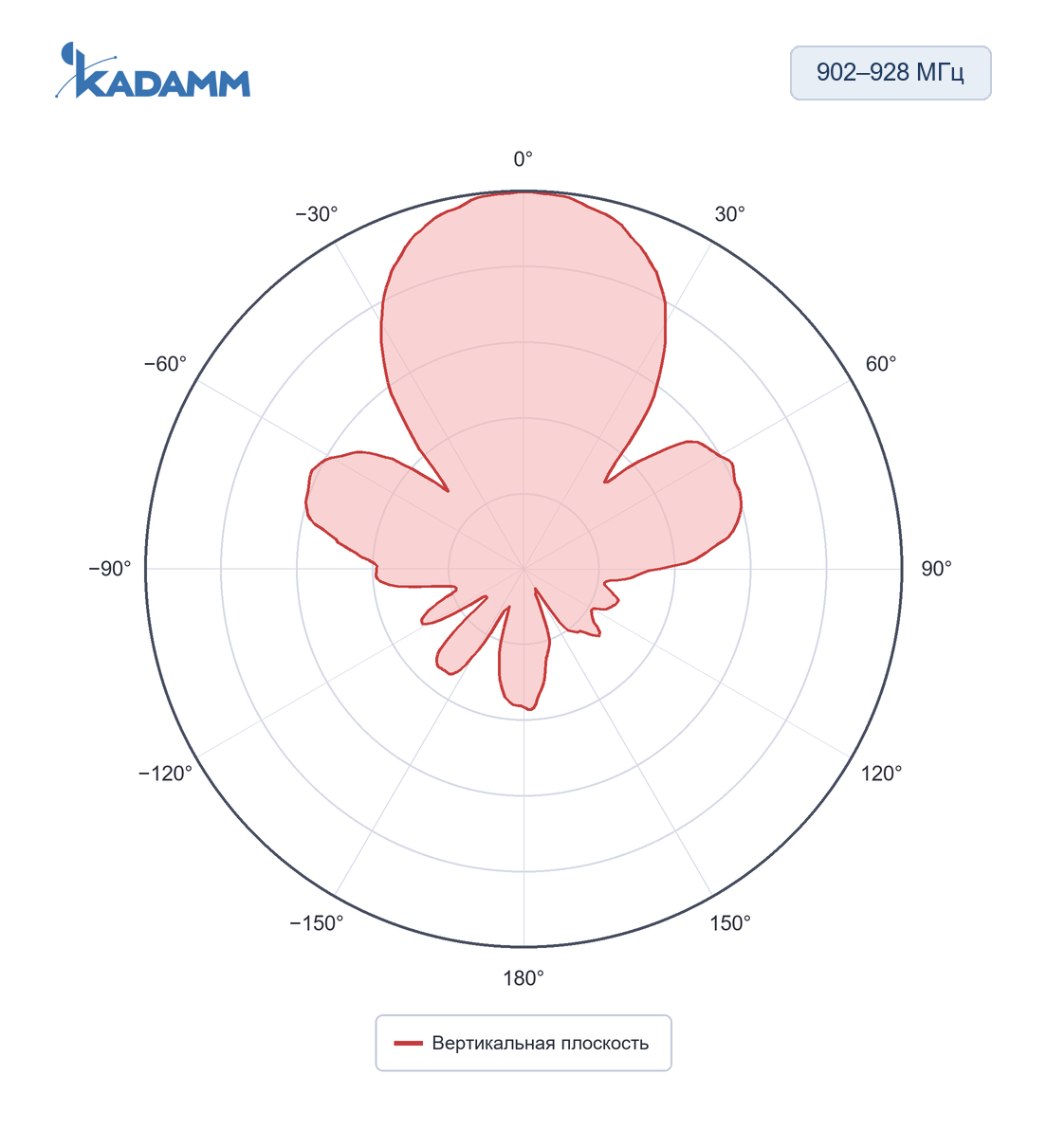

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-12H-445Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.
902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-12H-920Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.
902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-12H-920Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

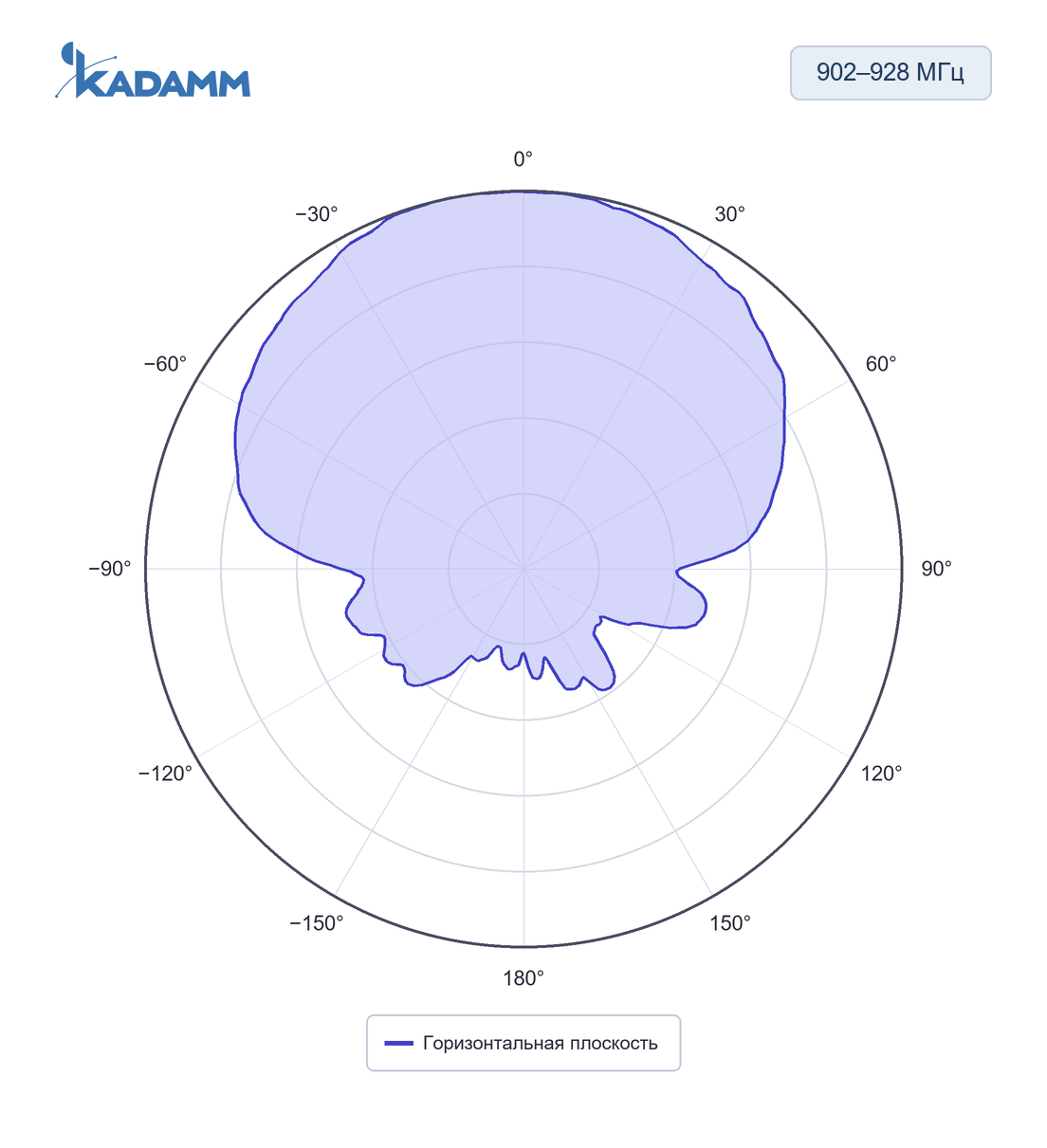

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-5C-145Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

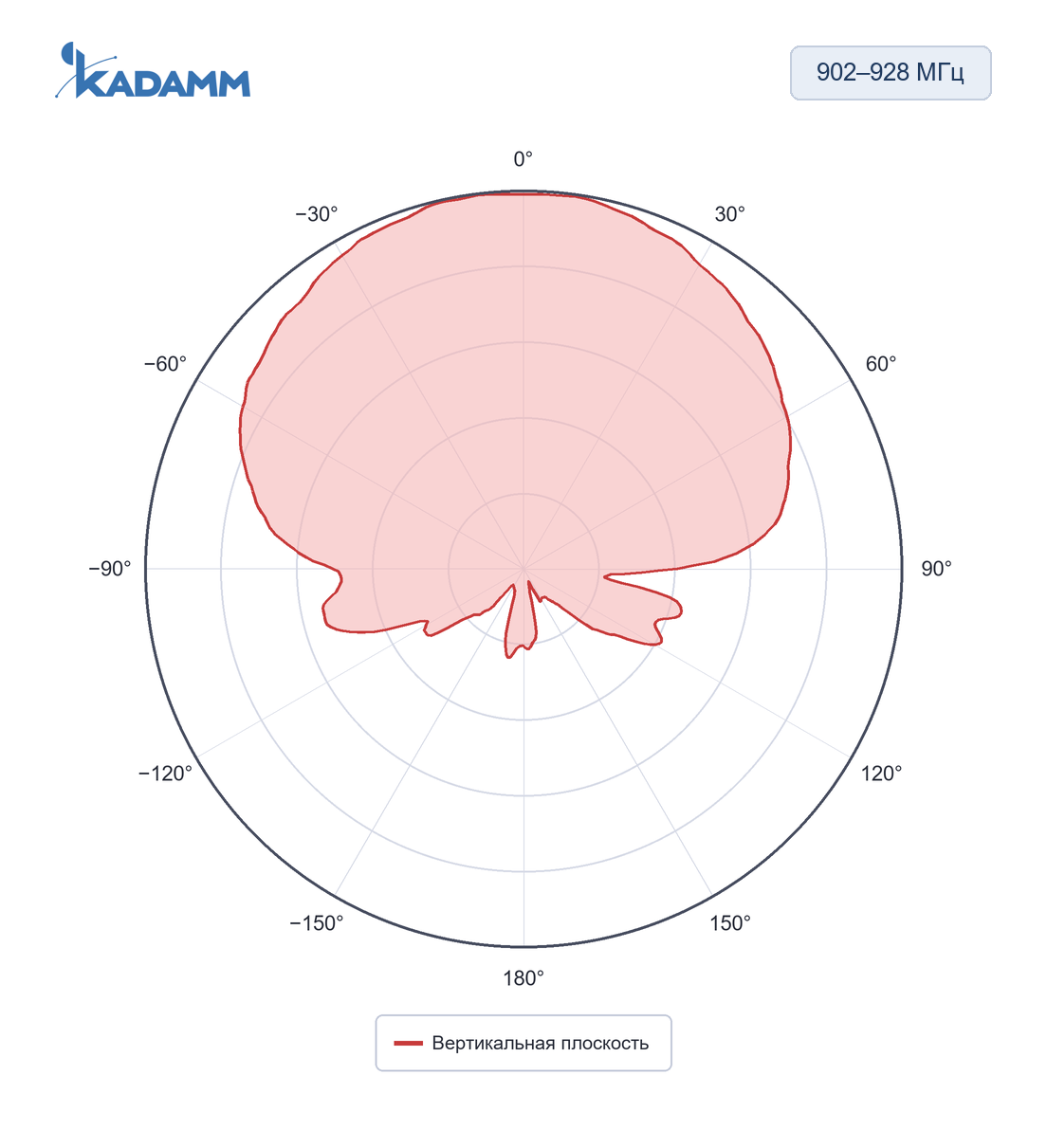

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-5C-145Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

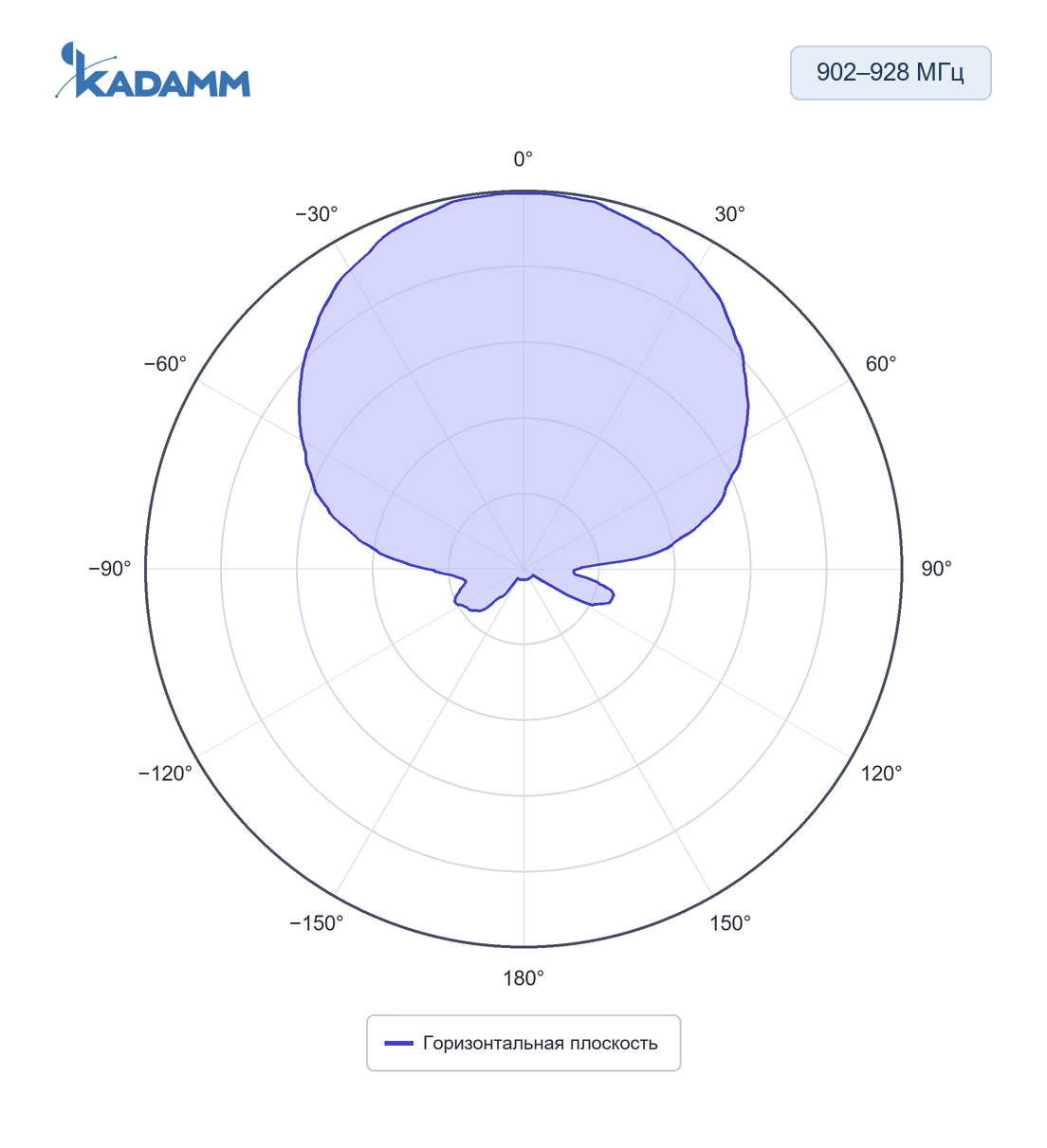

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-8C-280Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

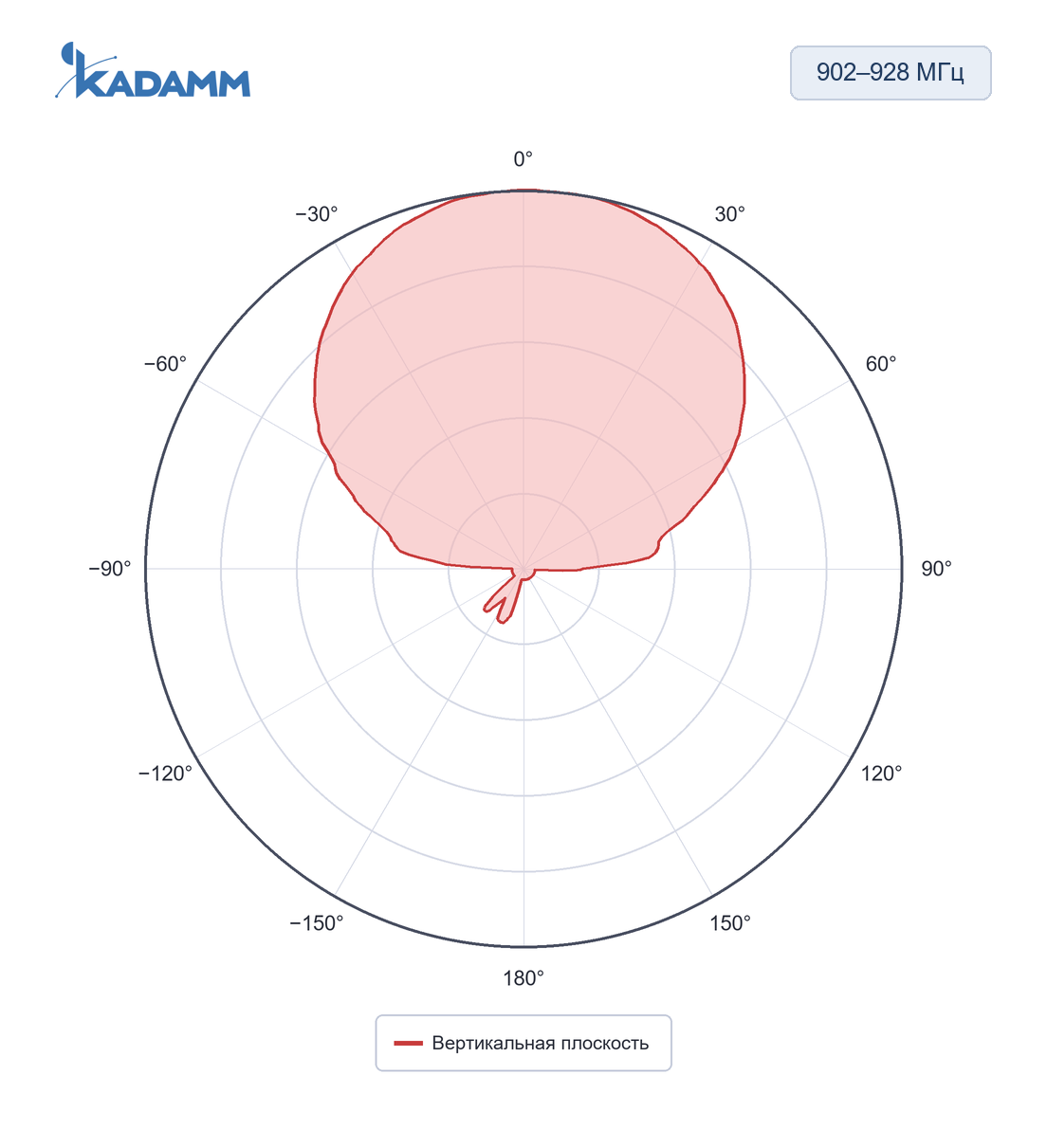

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-8C-280Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

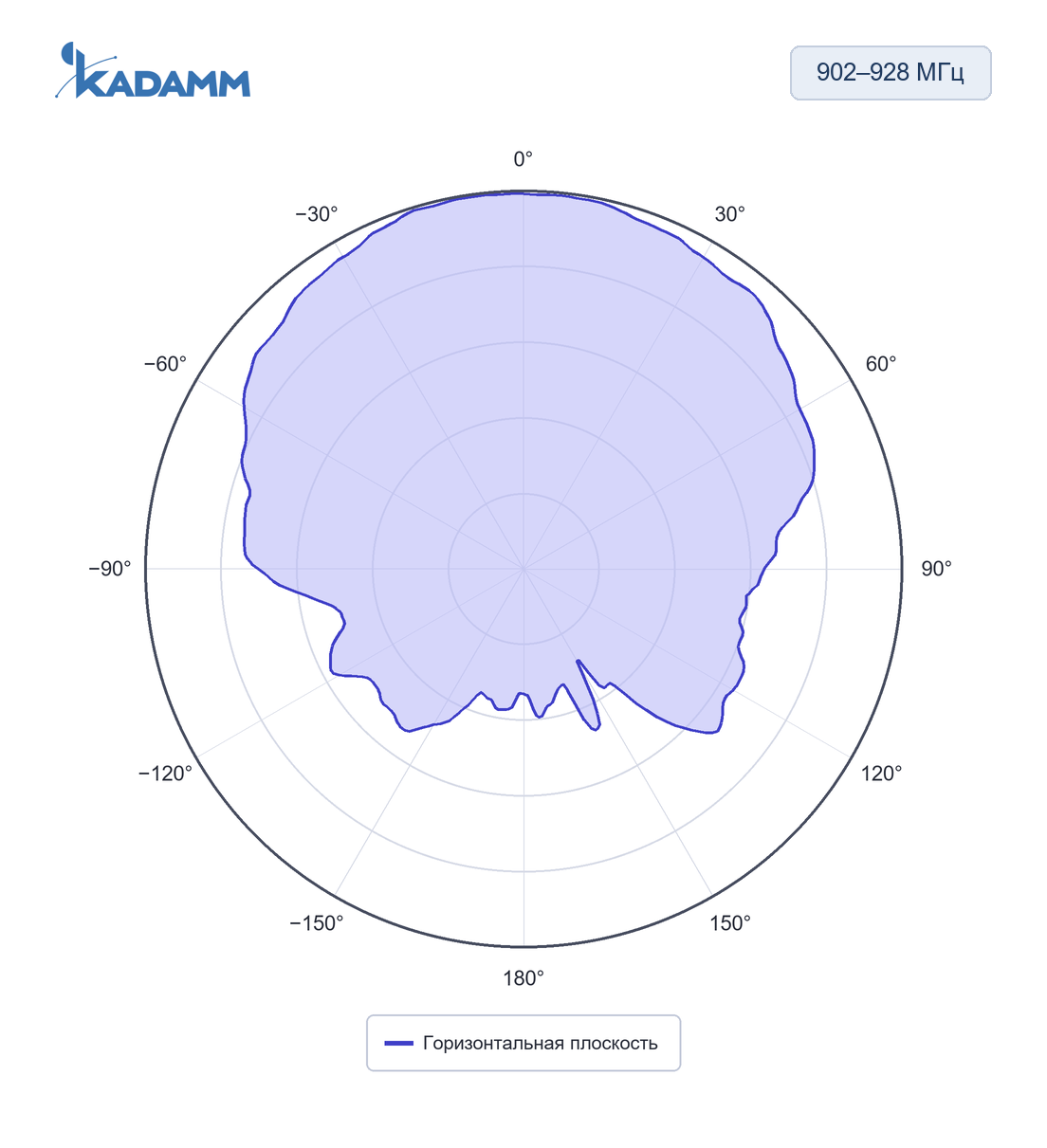

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-8H-490Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

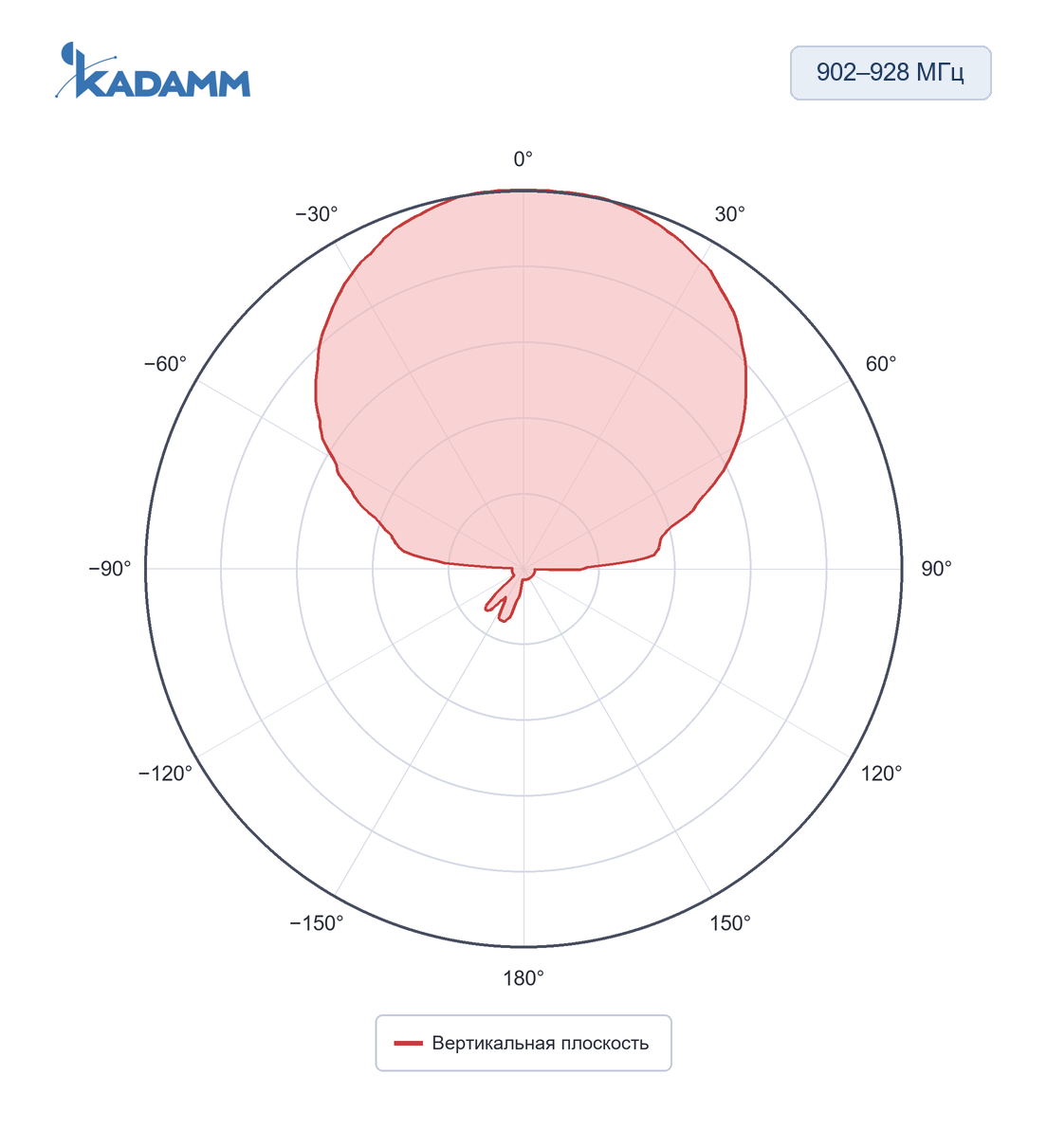

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-8H-490Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

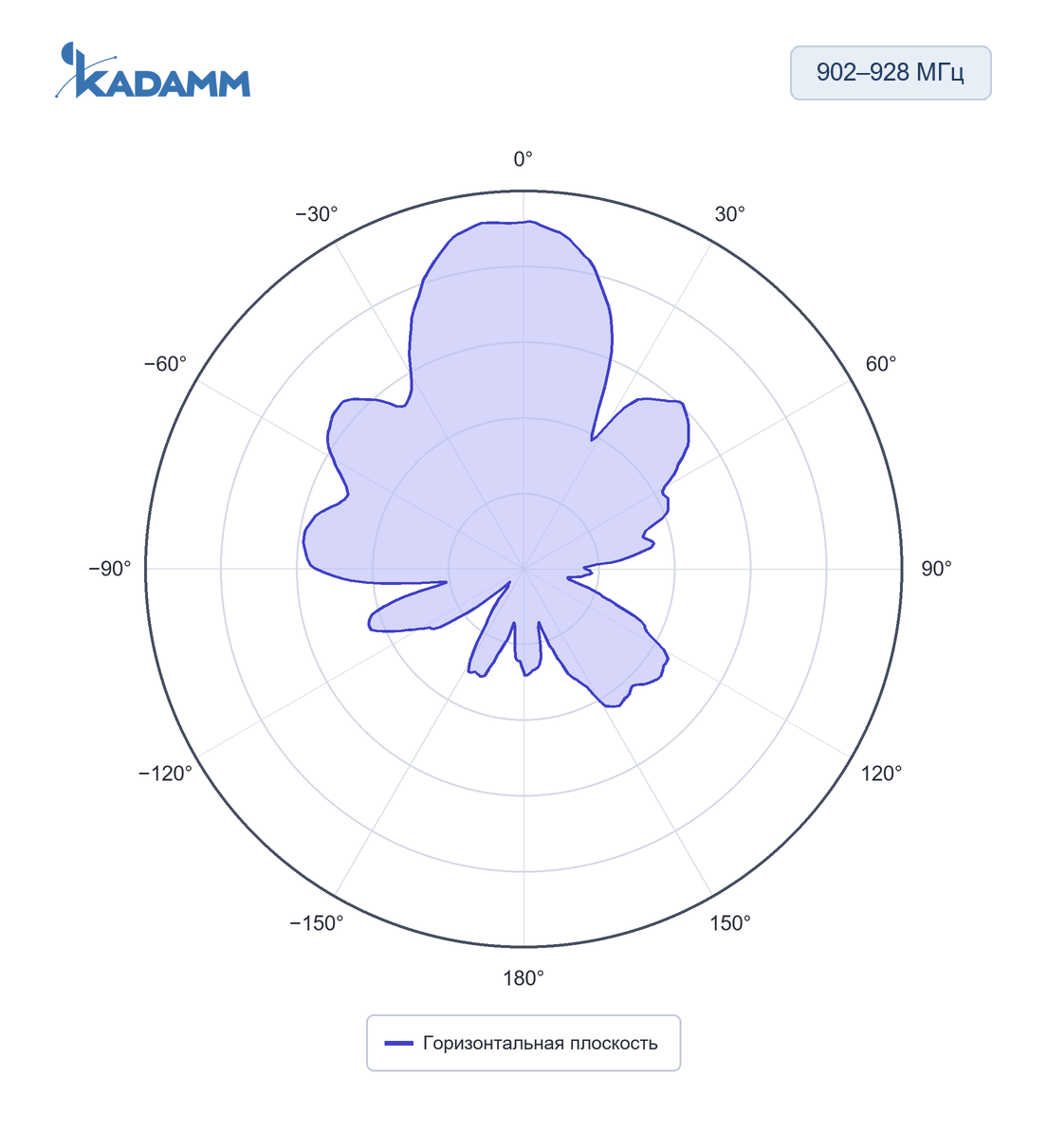

902–928 МГц, горизонтальная плоскость, исполнение KADAMM ARF-915-9C-270Главный лепесток по горизонтали по исполнению (см. таблицу «Исполнения»), усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

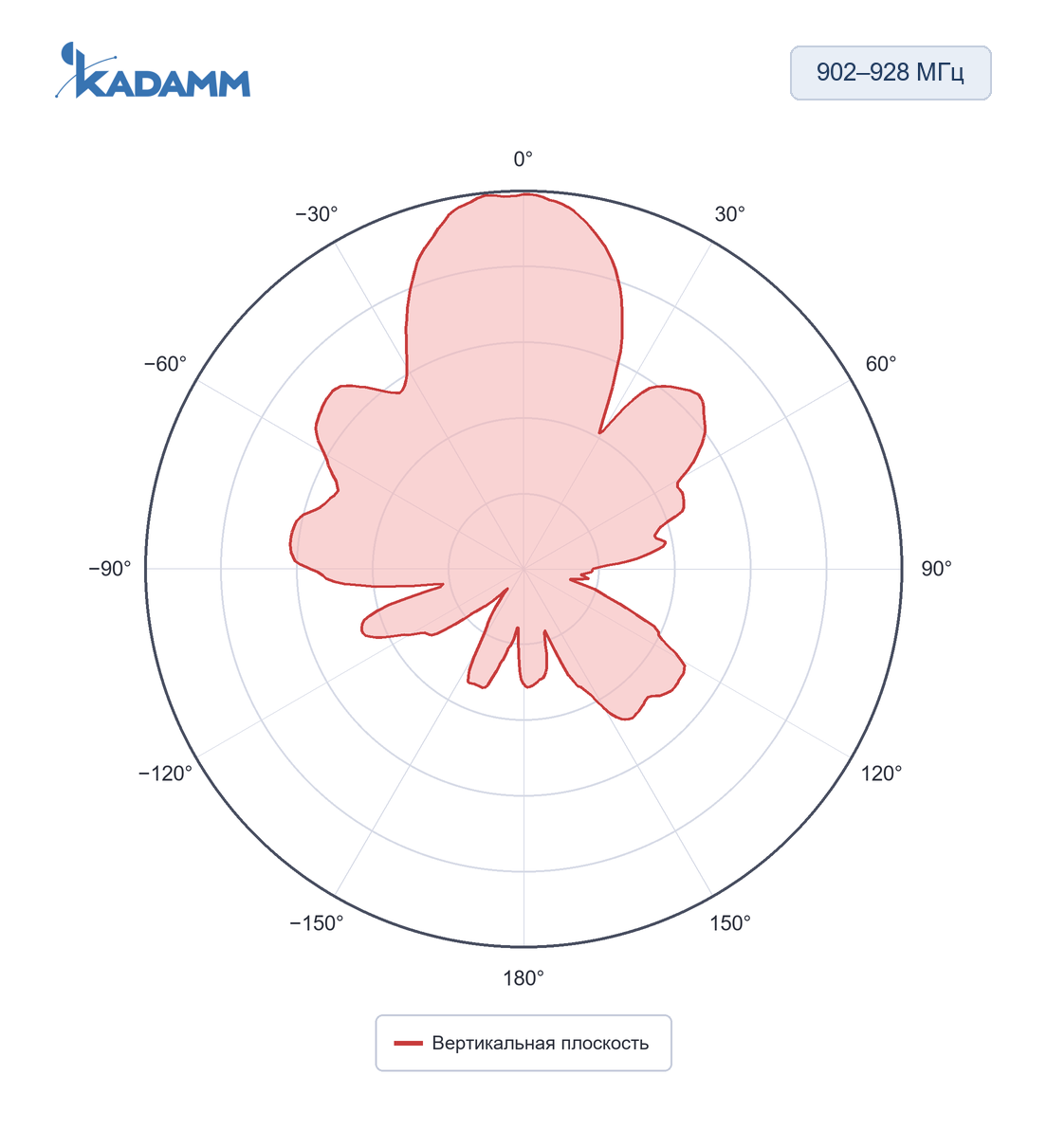

902–928 МГц, вертикальная плоскость, исполнение KADAMM ARF-915-9C-270Усиление в максимуме 5–12 дБи (по исполнению), задний лепесток ниже главного не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500.

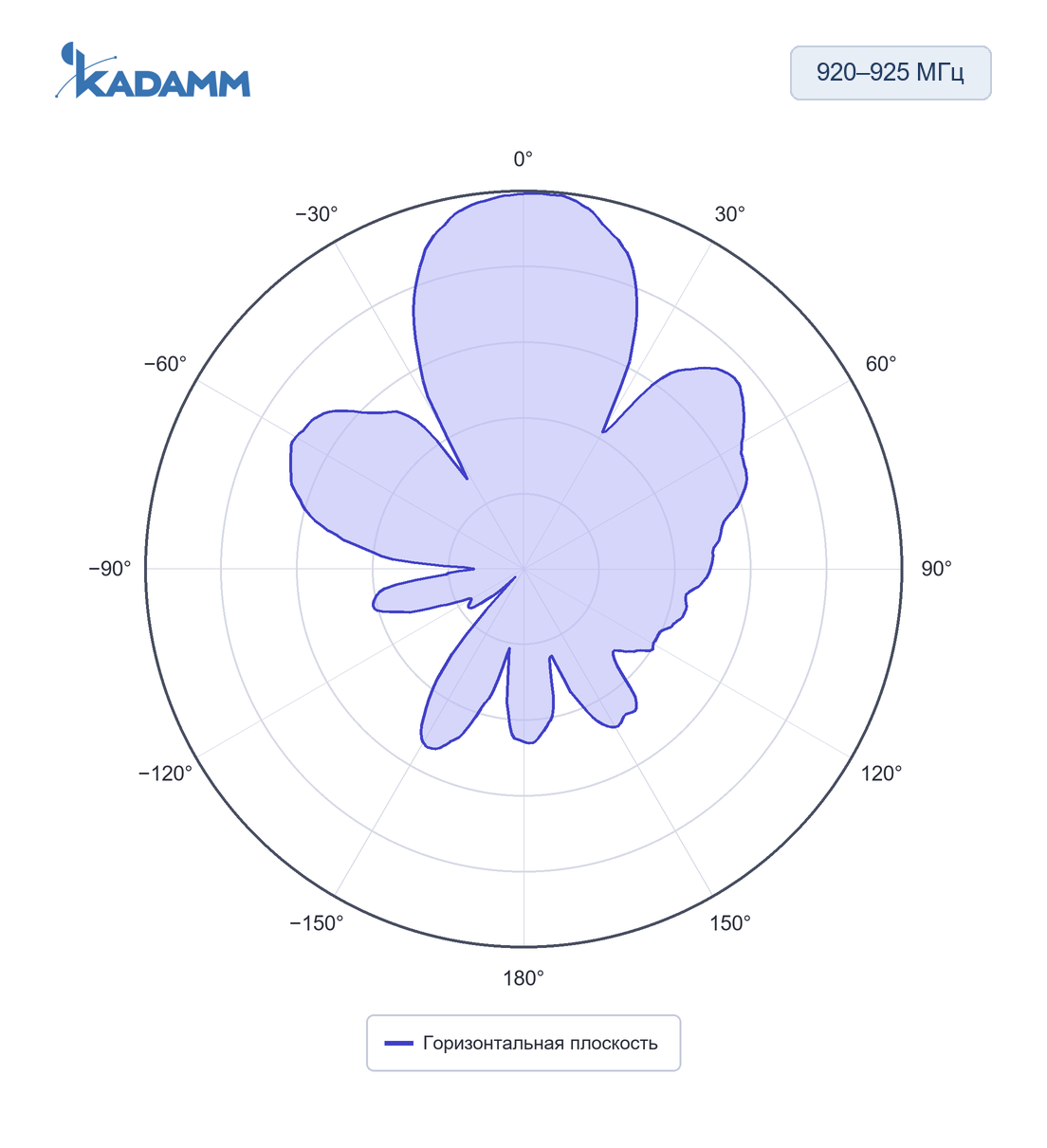

920–925 МГц, горизонтальная плоскость, исполнение KADAMM ARF-922-12H-500

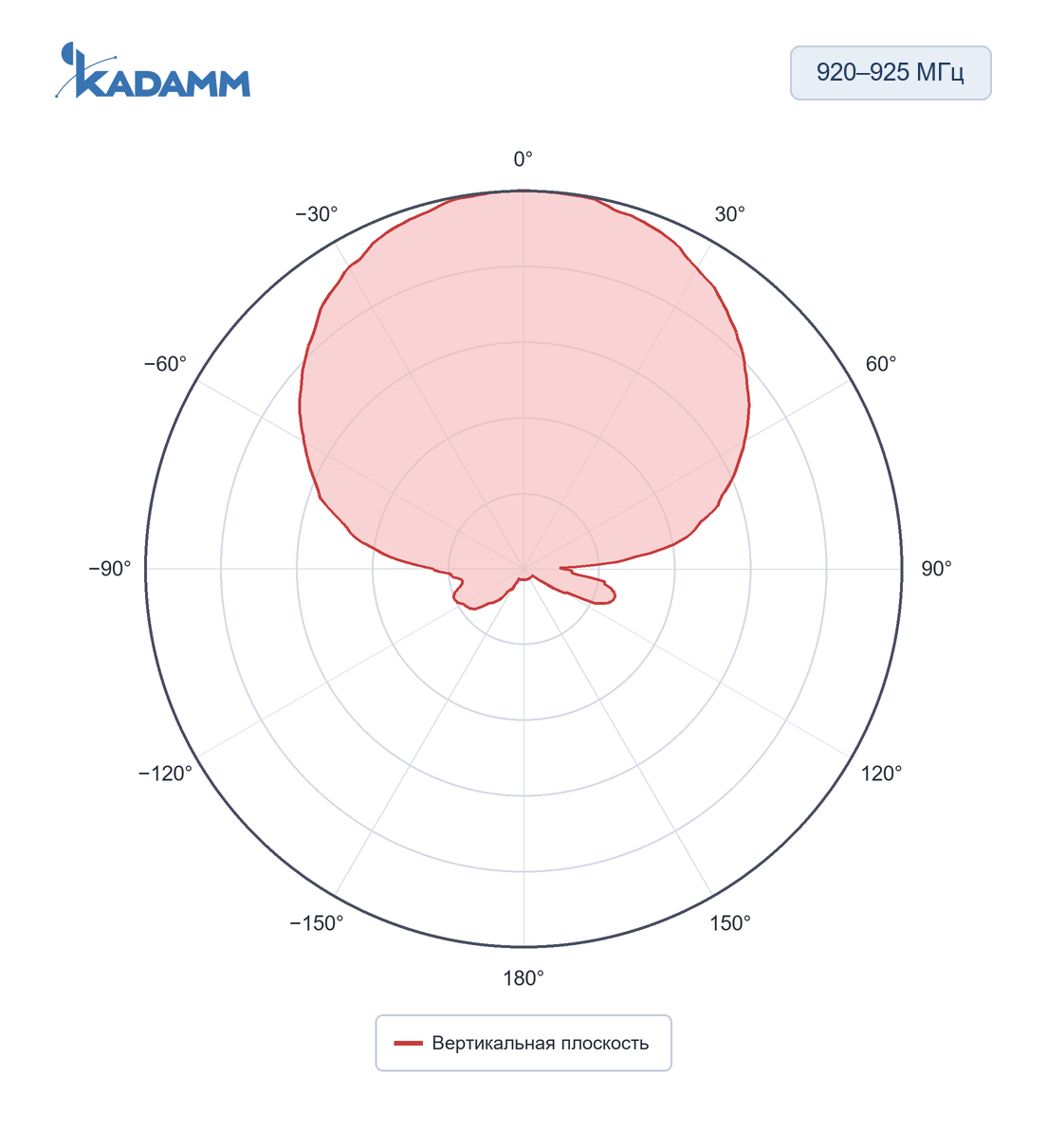

920–925 МГц, вертикальная плоскость, исполнение KADAMM ARF-922-12H-500
Задний лепесток ослаблен не менее чем на 17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500 относительно главного.
Ключевые особенности
✓
Полоса 902–928 МГцВсе рабочие частоты объекта должны укладываться в полосу ARF-P с запасом по краям.
✓
Усиление 5–12 дБиЗначение ARF-P по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
✓
КСВН ≤1,3Согласование ARF-P с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
✓
Мощность 20 ВтПредел на один порт ARF-P.
Как читать характеристики
Усиление 5–12 дБиВо сколько раз антенна сильнее изотропного излучателя в направлении максимума: 5–12 дБи — это примерно в 3,2 раза по мощности; мощность при этом не добавляется — она перераспределяется в более узкий луч.
КСВН ≤1,3Для ARF-P при КСВН 1,3 коэффициент отражения не больше 0,13: обратно в тракт отражается не более 1,7 % мощности, обратные потери — не хуже 17,7 дБ.
Вперёд/назад 17 дБНазад ARF-P излучает минимум в 50 раз меньше, чем вперёд: меньше помех зоне за антенной.
Мощность 20 ВтПредел на один порт ARF-P: 20 Вт — это 43 дБм; суммарная мощность всех несущих на порту не должна его превышать.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 902–928 МГц (по исполнению) |
| Усиление | 5–12 дБи (по исполнению) |
| Поляризация | линейная горизонтальная; KADAMM ARF-915-8C-280, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-12C-920 — круговая правого вращения (круговая правая) |
| Ширина луча Г / В (−3 дБ) | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤1,3; KADAMM ARF-915-8H-490 — ≤1,5 |
| Коэффициент защитного действия | ≥17 дБ — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ≥20 дБ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920; ≥10 дБ — KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; ≥15 дБ — KADAMM ARF-915-8C-280; ≥25 дБ — KADAMM ARF-922-12H-500 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность | 20 Вт |
| Грозозащита | закорочена по постоянному току |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Материал корпуса | ABS-пластик — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385; ПВХ — KADAMM ARF-915-12C-920, KADAMM ARF-915-12H-920, KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920; PMMA (оргстекло) — KADAMM ARF-915-8C-280; PC + ABS (поликарбонат и ABS-пластик) — KADAMM ARF-922-12H-500 |
| Цвет | белый; KADAMM ARF-915-8C-280, KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920 — чёрный |
| Рабочая температура | −40…+60 °C; KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920 — −25…+55 °C; KADAMM ARF-915-5C-145 — −25…+65 °C |
| Крепление на трубу | труба Ø30–50 мм — KADAMM ARF-915-12H-445; труба Ø35–50 мм — KADAMM ARF-915-10H-385; труба Ø30–60 мм — KADAMM ARF-922-12H-500; остальные — уточняйте у менеджера |
| Степень защиты корпуса | IP67 — KADAMM ARF-915-12H-445, KADAMM ARF-915-5C-145, KADAMM ARF-915-9C-270, KADAMM ARF-915-10C-385, KADAMM ARF-915-10H-385, KADAMM ARF-922-12H-500; остальные — уточняйте у менеджера |
| Допустимая скорость ветра | 60 м/с (KADAMM ARF-915-12H-445, KADAMM ARF-915-10H-385, KADAMM ARF-922-12H-500) |
| Масса | уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Полоса, МГц | Усиление, дБи | Поляризация | Ширина луча Г / В | КСВН | Разъём | Габариты, мм | Материал корпуса |
|---|---|---|---|---|---|---|---|---|
| KADAMM ARF-915-5C-145 | 902–928 | 5 | круговая правого вращения | 80° / 70° | ≤1,3 | SMA (вилка); кабельный вывод LMR200, длина — уточняйте у менеджера | 145 × 145 | ABS-пластик |
| KADAMM ARF-915-8C-280 | 902–928 | 8 | круговая правого вращения | 60° / 60° | ≤1,3 | TNC (вилка) | 280 × 280 × 23 | PMMA (оргстекло) |
| KADAMM ARF-915-8H-490 | 902–928 | 8 | линейная горизонтальная | 90° / 55° | ≤1,5 | SMA (розетка) | 490 × 100 × 23 | ПВХ |
| KADAMM ARF-915-9C-270 | 902–928 | 9 | круговая правого вращения | 60° / 55° | ≤1,3 | SMA (вилка) | 270 × 270 × 60 | ABS-пластик |
| KADAMM ARF-915-10C-385 | 902–928 | 10 | круговая правого вращения | 45° / 60° | ≤1,3 | N (розетка) | 385 × 385 × 30 | ABS-пластик |
| KADAMM ARF-915-10H-385 | 902–928 | 10 | линейная горизонтальная | 45° / 60° | ≤1,3 | N (розетка) | 385 × 385 × 30 | ABS-пластик |
| KADAMM ARF-915-10H-920 | 902–928 | 10 | линейная горизонтальная | 90° / 38° | ≤1,3 | SMA (розетка) | 920 × 100 × 23 | ПВХ |
| KADAMM ARF-915-12C-920 | 902–928 | 12 | круговая правого вращения | 60° / 18° | ≤1,3 | SMA (розетка) | 920 × 160 × 30 | ПВХ |
| KADAMM ARF-915-12H-445 | 902–928 | 12 | линейная горизонтальная | 40° / 38° | ≤1,3 | N (розетка) | 445 × 445 × 30 | ABS-пластик |
| KADAMM ARF-915-12H-920 | 902–928 | 12 | линейная горизонтальная | 60° / 18° | ≤1,3 | SMA (розетка) | 920 × 160 × 30 | ПВХ |
| KADAMM ARF-922-12H-500 | 920–925 | 12 | линейная горизонтальная | 30° / 65° | ≤1,3 | SMA (розетка) | 500 × 270 × 60 | PC + ABS (поликарбонат и ABS-пластик) |
Стандарты
- ISO/IEC 18000-63 (EPC Gen2) — документ, на который ссылается техническое описание ARF-P.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ARF-P в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание ARF-P.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ARF-P подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 915 МГц (середина полосы 902–928 МГц): L = 32,45 + 20·lg 915 + 20·lg 1 = 91,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 91,7 = −46,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
RFID-антенны применяют на складах, в логистике, на проходных и в системах учёта инструмента и оборудования.
Перед заказом KADAMM ARF-P сверьте с проектом:
- Частоты оборудования — внутри 902–928 МГц
- Мощность на порт — не выше 20 Вт
- Климат площадки — в пределах −40…+60 °C; KADAMM ARF-915-8H-490, KADAMM ARF-915-10H-920 — −25…+55 °C; KADAMM ARF-915-5C-145 — −25…+65 °C
Как подобрать антенну под объект
ЧастотыВсе рабочие частоты оборудования — передачи и приёма — должны лежать внутри 902–928 МГц.
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения ARF-P на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ARF-P включают в контур заземления и молниезащиты опоры по проекту; грозозащита — закорочена по постоянному току.
Комплект поставки
В комплекте:
- Антенна выбранной модели; крепёж — по модели
Документация и поставка
Документы
Техописание и каталог
Техническое описание ARF-P и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ARF-P и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ARF-P пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ARF-P | KADAMM ARF-T | KADAMM ARF-M | KADAMM RF900 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 902–928 МГц | 902–928 МГц | 860–868 и 902–928 МГц | 860–870 и 902–928 МГц |
| Усиление | 5–12 дБи | 2–5,5 дБи | 8–10 дБи | 9–12 дБи |
| Поляризация | круговая и линейная | круговая и линейная | круговая (круговая правая) | — |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 0,5 кг, 2 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают ARF-P: RFID-антенны применяют на складах, в логистике, на проходных и в системах учёта инструмента и оборудования.
