Заграждающий фильтр: 903,5–928 МГц.
Что представляет собой устройство

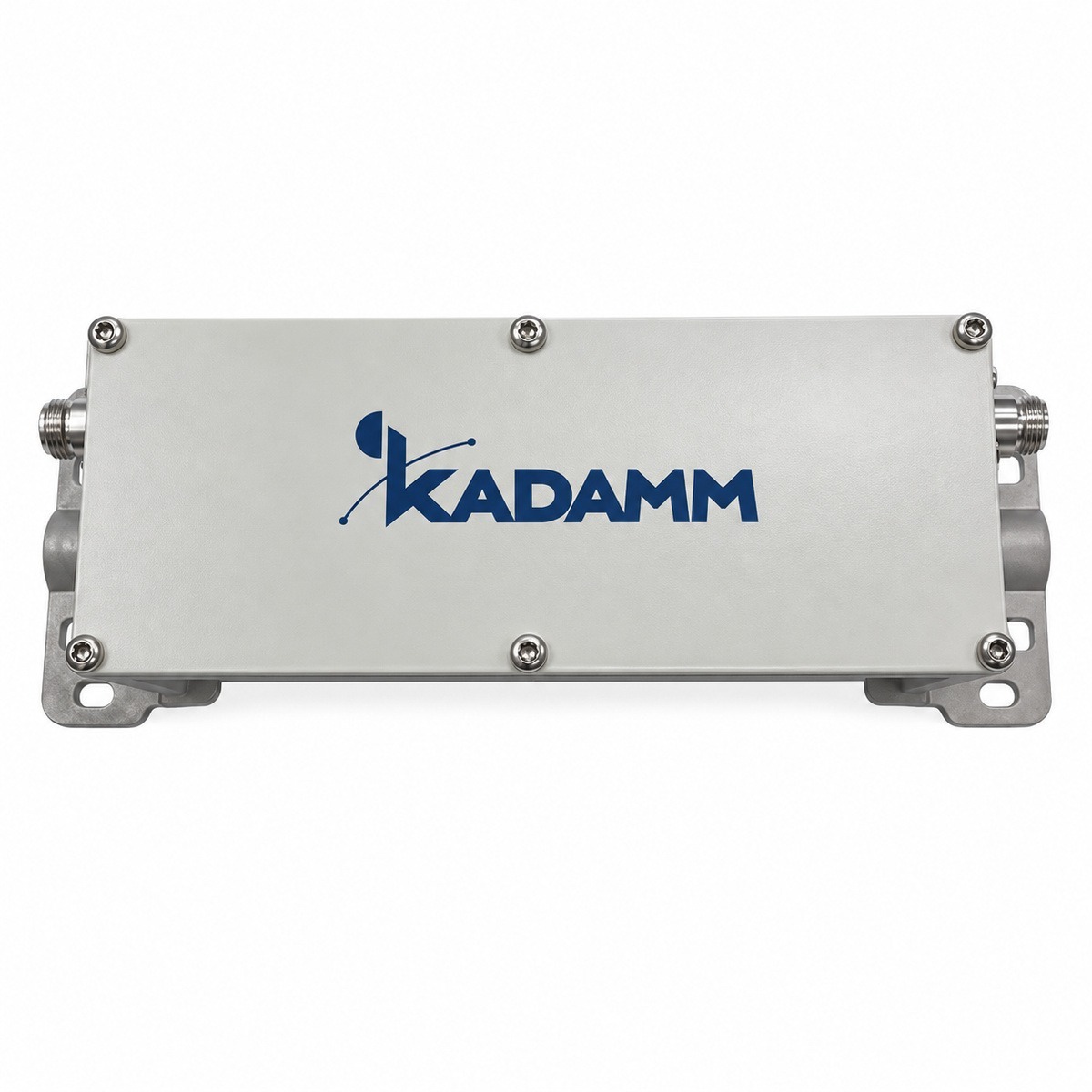

KADAMM ПЗФ-903,5/928-N — заграждающий фильтр диапазона 903,5–928 МГц. Фильтр СВЧ — частотно-избирательное устройство: заграждающий (режекторный) фильтр вырезает мешающую полосу и пропускает всё остальное.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — 1,6 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — 1,6 дБ; возвратные потери — ≥18 дБ; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N; исполнение — IP67.
Чем отличается от похожих моделей KADAMM

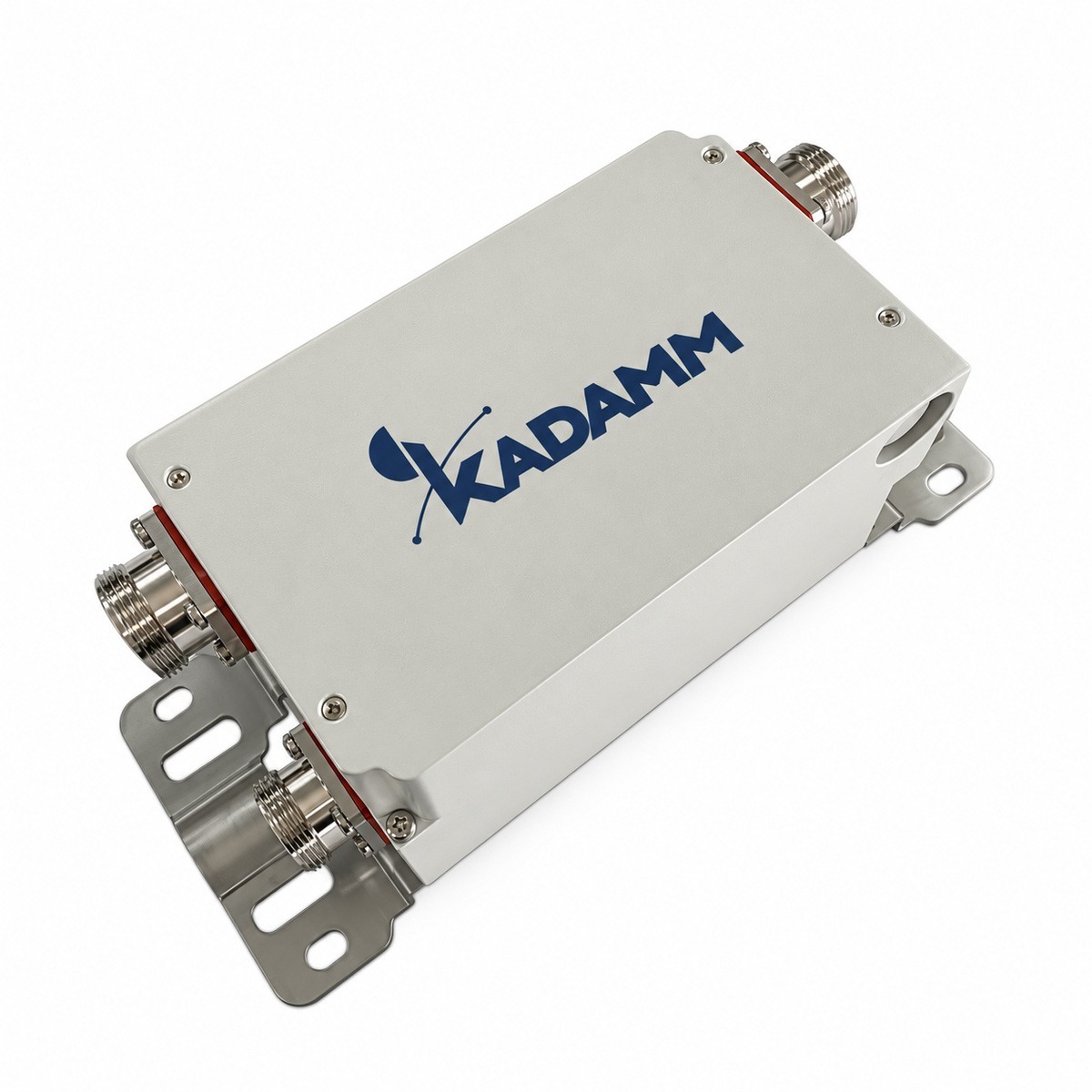

- Полосы 903,5–928 МГц, у ПЗФ-905/915-716 — 905–915 и 950–960 МГц
- Разъём N, у ПЗФ-905/915-716 — уточняйте у менеджера
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 903,5–928 МГц, у ПЗФ-810/960-716 — 810–960 МГц
- Разъём N, у ПЗФ-810/960-716 — 7-16 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 903,5–928 МГц, у ФП-798,5/806+813,5/819,2+839,5/960-43 — 798,5–806, 813,5–819,2 и 839,5–960 МГц
- Разъём N, у ФП-798,5/806+813,5/819,2+839,5/960-43 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ПЗФ-903,5/928-N с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 903,5–928 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 1,6 дБ |
| Развязка / подавление | ≥30 дБ при 899–901,5 МГц |
| Возвратные потери | ≥18 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP67 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ПЗФ-903,5/928-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ПЗФ-903,5/928-N.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ПЗФ-903,5/928-N сверьте с проектом:
- Частоты оборудования — внутри 903,5–928 МГц
- Разъёмы — N
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N.
- Уличные соединения ПЗФ-903,5/928-N после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ПЗФ-903,5/928-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ПЗФ-903,5/928-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ПЗФ-903,5/928-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ПЗФ-903,5/928-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ПЗФ-903,5/928-N | KADAMM ПЗФ-905/915-716 | KADAMM ПЗФ-810/960-716 | KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 903,5–928 МГц | 905–915 и 950–960 МГц | 810–960 МГц | 798,5–806, 813,5–819,2 и 839,5–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 4,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
