Полосовой фильтр: 798,5–806 / 813,5–819,2 / 839,5–960 МГц.
Что представляет собой устройство

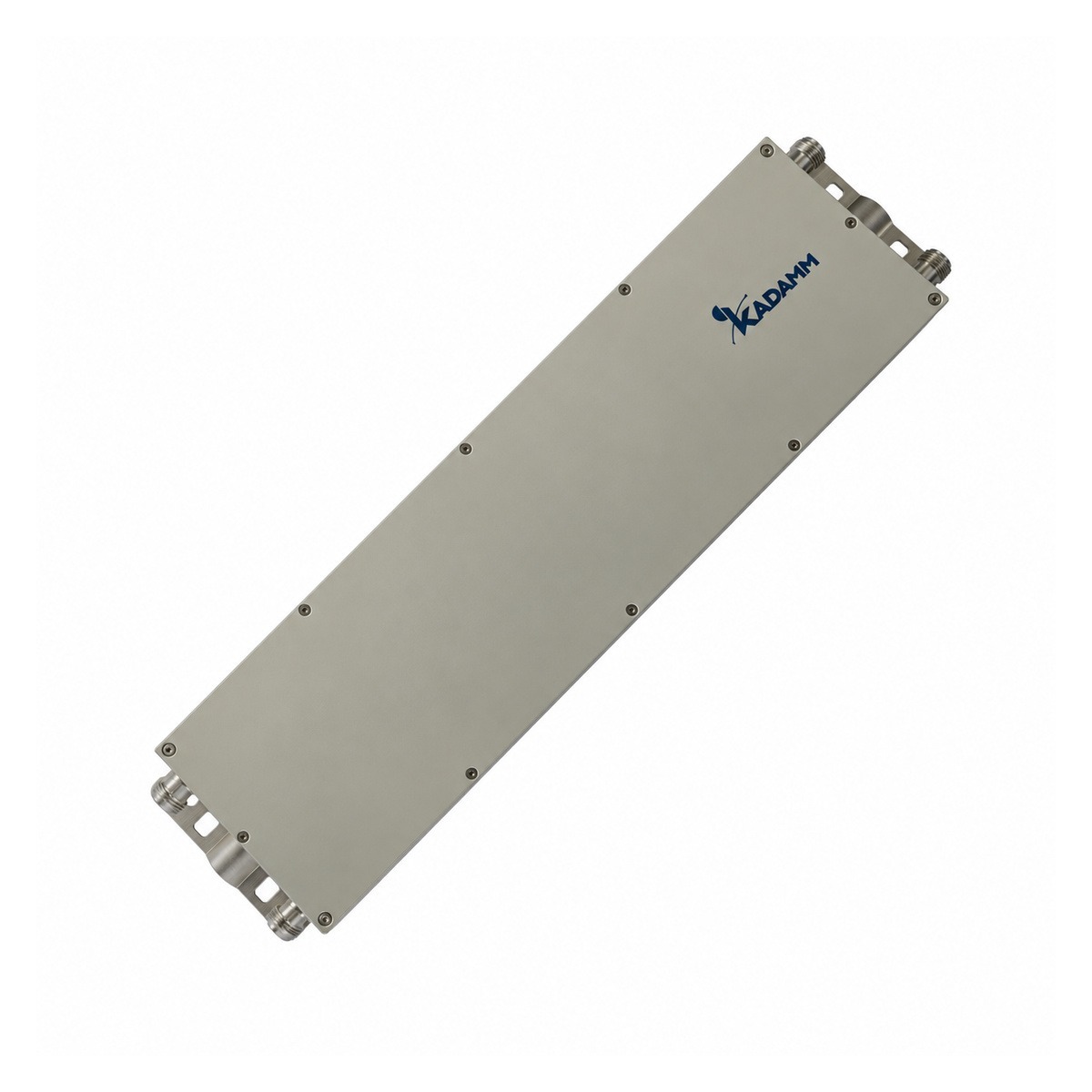

KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 — полосовой фильтр диапазона 798,5–806 / 813,5–819,2 / 839,5–960 МГц. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — менее 4,0 дБ при 813,5–819,2 МГц менее 1,5 дБ при 798,5–806 и 839,5–960 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — менее 4,0 дБ при 813,5–819,2 МГц менее 1,5 дБ при 798,5–806 и 839,5–960 МГц; возвратные потери — более 20,8 дБ при 798,5–806 и 839,5–960 МГц; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — менее −155 дБн при 2 × 20 Вт. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); размеры — 471 × 132 × 57 мм; масса — 4,5 кг; исполнение — IP67; рабочая температура — −40…+50 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 798,5–806, 813,5–819,2 и 839,5–960 МГц, у ПЗФ-810/960-716 — 810–960 МГц
- Разъём 4.3-10 (розетка), у ПЗФ-810/960-716 — 7-16 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 798,5–806, 813,5–819,2 и 839,5–960 МГц, у ФП-869/895+905/915+950/960-N — 869–895, 905–915 и 950–960 МГц
- Разъём 4.3-10 (розетка), у ФП-869/895+905/915+950/960-N — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 798,5–806, 813,5–819,2 и 839,5–960 МГц, у ФП-860/888-716 — 860–888 МГц
- Разъём 4.3-10 (розетка), у ФП-860/888-716 — 7/16 DIN (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ФП-798,5/806+813,5/819,2+839,5/960-43 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 798,5–806 / 813,5–819,2 / 839,5–960 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | менее −155 дБн при 2 × 20 Вт |
| Возвратные потери | более 20,8 дБ при 798,5–806 и 839,5–960 МГц |
| Вносимые потери | менее 4,0 дБ при 813,5–819,2 МГц менее 1,5 дБ при 798,5–806 и 839,5–960 МГц |
| Развязка / подавление | ≥55 дБ при 820–821 МГц |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 471 × 132 × 57 мм |
| Масса | 4,5 кг |
| Температура эксплуатации | −40…+50 °C |
| Степень защиты | IP67 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ФП-798,5/806+813,5/819,2+839,5/960-43.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ФП-798,5/806+813,5/819,2+839,5/960-43.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ФП-798,5/806+813,5/819,2+839,5/960-43:
Перед заказом KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 сверьте с проектом:
- Частоты оборудования — внутри 798,5–806, 813,5–819,2 и 839,5–960 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- Разъёмы ФП-798,5/806+813,5/819,2+839,5/960-43 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление ФП-798,5/806+813,5/819,2+839,5/960-43 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ФП-798,5/806+813,5/819,2+839,5/960-43 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ФП-798,5/806+813,5/819,2+839,5/960-43 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 | KADAMM ПЗФ-810/960-716 | KADAMM ФП-869/895+905/915+950/960-N | KADAMM ФП-860/888-716 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 798,5–806, 813,5–819,2 и 839,5–960 МГц | 810–960 МГц | 869–895, 905–915 и 950–960 МГц | 860–888 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | 4,5 кг | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
