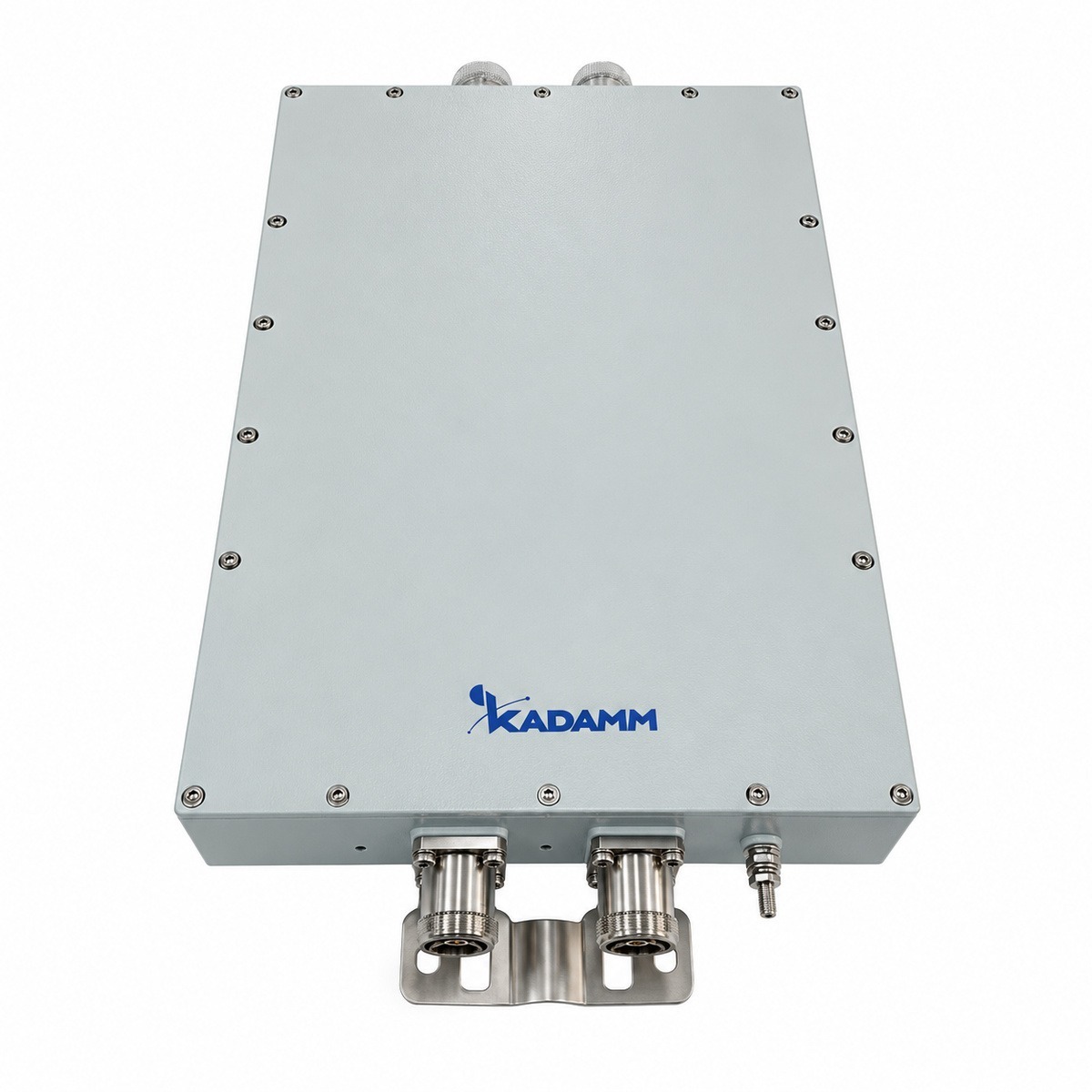

Заграждающий фильтр: 810–960 МГц.
Что представляет собой устройство
KADAMM ПЗФ-810/960-716 — заграждающий фильтр диапазона 810–960 МГц. Фильтр СВЧ — частотно-избирательное устройство: заграждающий (режекторный) фильтр вырезает мешающую полосу и пропускает всё остальное.
Качество фильтра описывают три величины: подавление вне полосы — ≥72 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 7-16 (розетка); исполнение — IP65; рабочая температура — −40…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 810–960 МГц, у ФП-798,5/806+813,5/819,2+839,5/960-43 — 798,5–806, 813,5–819,2 и 839,5–960 МГц
- Разъём 7-16 (розетка), у ФП-798,5/806+813,5/819,2+839,5/960-43 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 810–960 МГц, у ПЗФ-903,5/928-N — 903,5–928 МГц
- Разъём 7-16 (розетка), у ПЗФ-903,5/928-N — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 810–960 МГц, у ПЗФ-801/811-N — 801–811, 821–824, 842–852 и 866–869 МГц
- Разъём 7-16 (розетка), у ПЗФ-801/811-N — уточняйте у менеджера
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ПЗФ-810/960-716 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 810–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн |
| Вносимые потери | ≤0,5 дБ (819–824 МГц, типовое 0,30 дБ); ≤2,3 дБ (824–834 МГц, типовое 0,30 дБ); типовое 0,62 дБ (864–879 МГц, максимум — уточняйте у менеджера) |
| Подавление в полосе заграждения | ≥72 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 7-16 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+55 °C |
| Степень защиты | IP65 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ПЗФ-810/960-716.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ПЗФ-810/960-716.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Сети и службы в полосах ПЗФ-810/960-716:
Перед заказом KADAMM ПЗФ-810/960-716 сверьте с проектом:
- Частоты оборудования — внутри 810–960 МГц
- Разъёмы — 7-16 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 7-16 (розетка).
- Уличные соединения ПЗФ-810/960-716 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ПЗФ-810/960-716 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ПЗФ-810/960-716 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ПЗФ-810/960-716 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ПЗФ-810/960-716 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

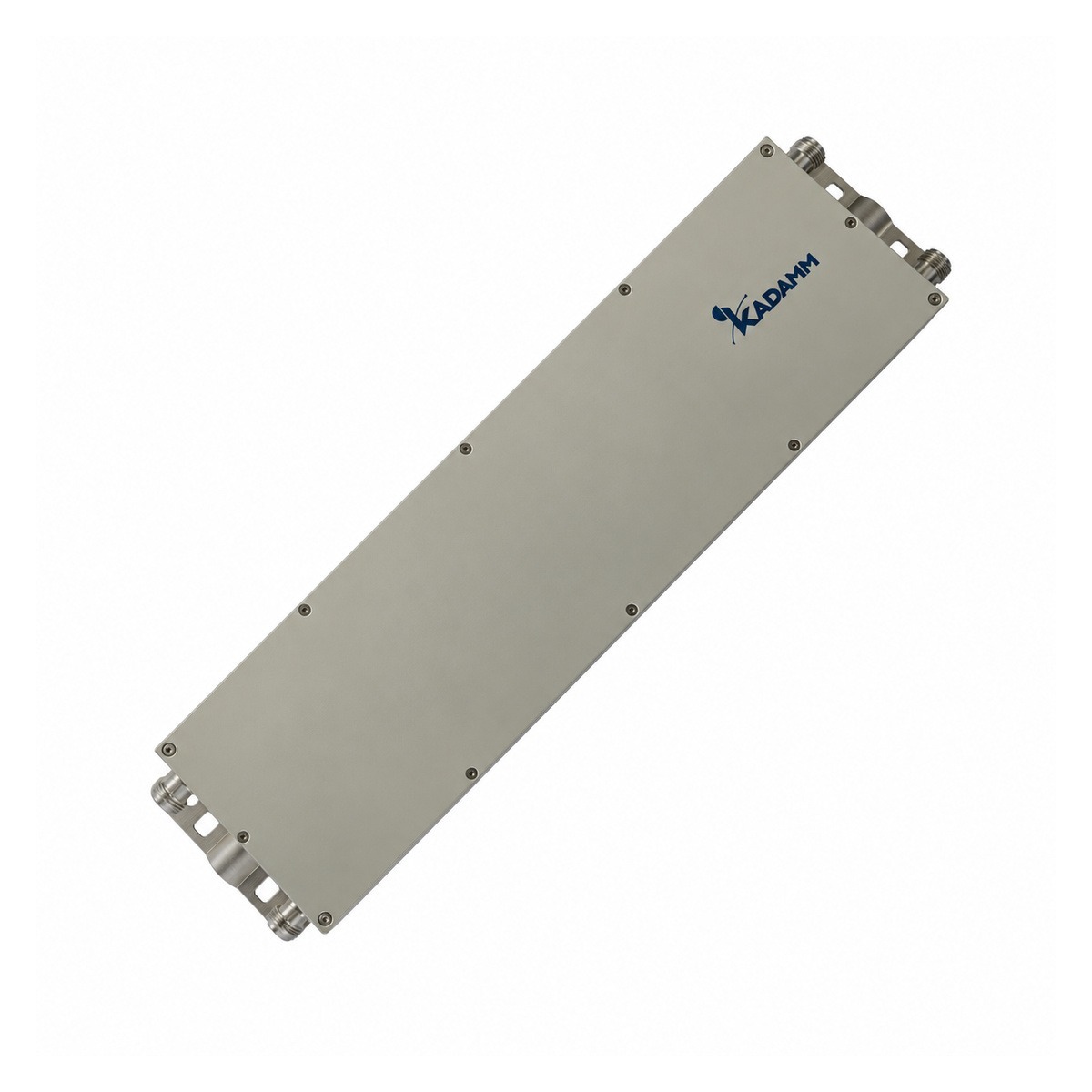

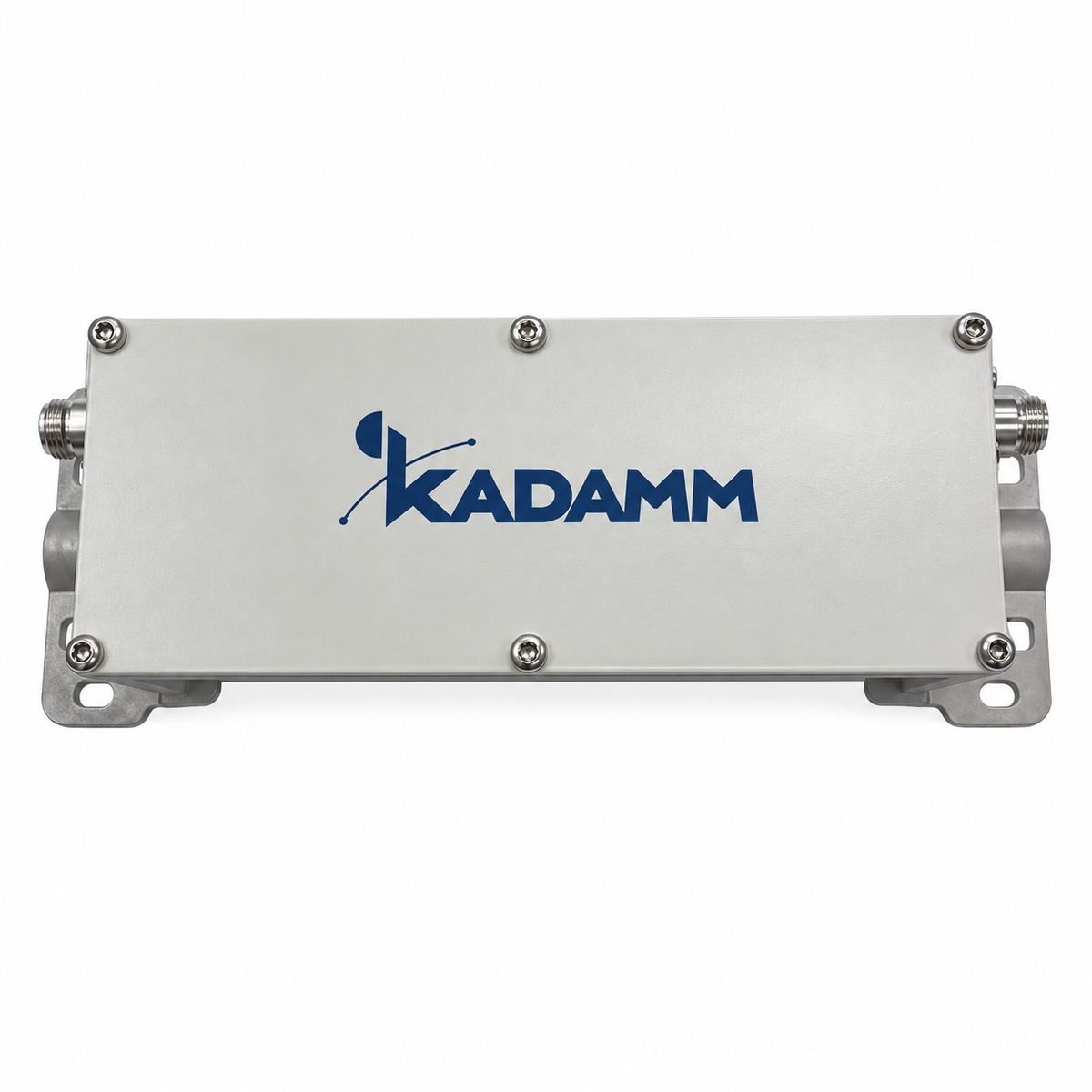

| Параметр | KADAMM ПЗФ-810/960-716 | KADAMM ФП-798,5/806+813,5/819,2+839,5/960-43 | KADAMM ПЗФ-903,5/928-N | KADAMM ПЗФ-801/811-N |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 810–960 МГц | 798,5–806, 813,5–819,2 и 839,5–960 МГц | 903,5–928 МГц | 801–811, 821–824, 842–852 и 866–869 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | 4,5 кг | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
