Заграждающий фильтр: 905–915 / 950–960 МГц.
Что представляет собой устройство

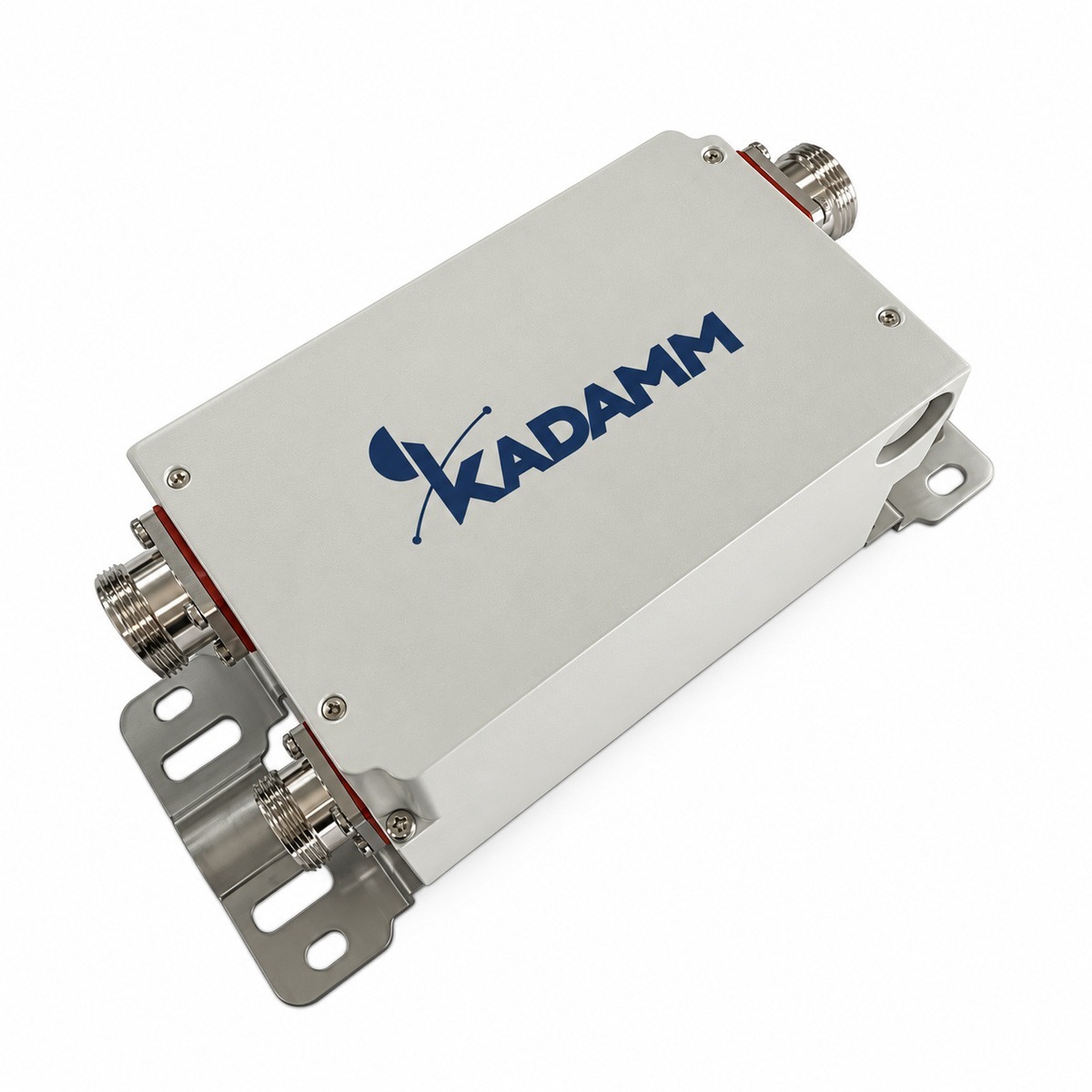

KADAMM ПЗФ-905/915-716 — заграждающий фильтр диапазона 905–915 / 950–960 МГц. Фильтр СВЧ — частотно-избирательное устройство: заграждающий (режекторный) фильтр вырезает мешающую полосу и пропускает всё остальное.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — 0,8 дБ. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — 0,8 дБ; возвратные потери — ≥ 20 дБ; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−153 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: исполнение — IP67.
Чем отличается от похожих моделей KADAMM
- Полосы 905–915 и 950–960 МГц, у ПЗФ-903,5/928-N — 903,5–928 МГц
- Разъём уточняйте у менеджера, у ПЗФ-903,5/928-N — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

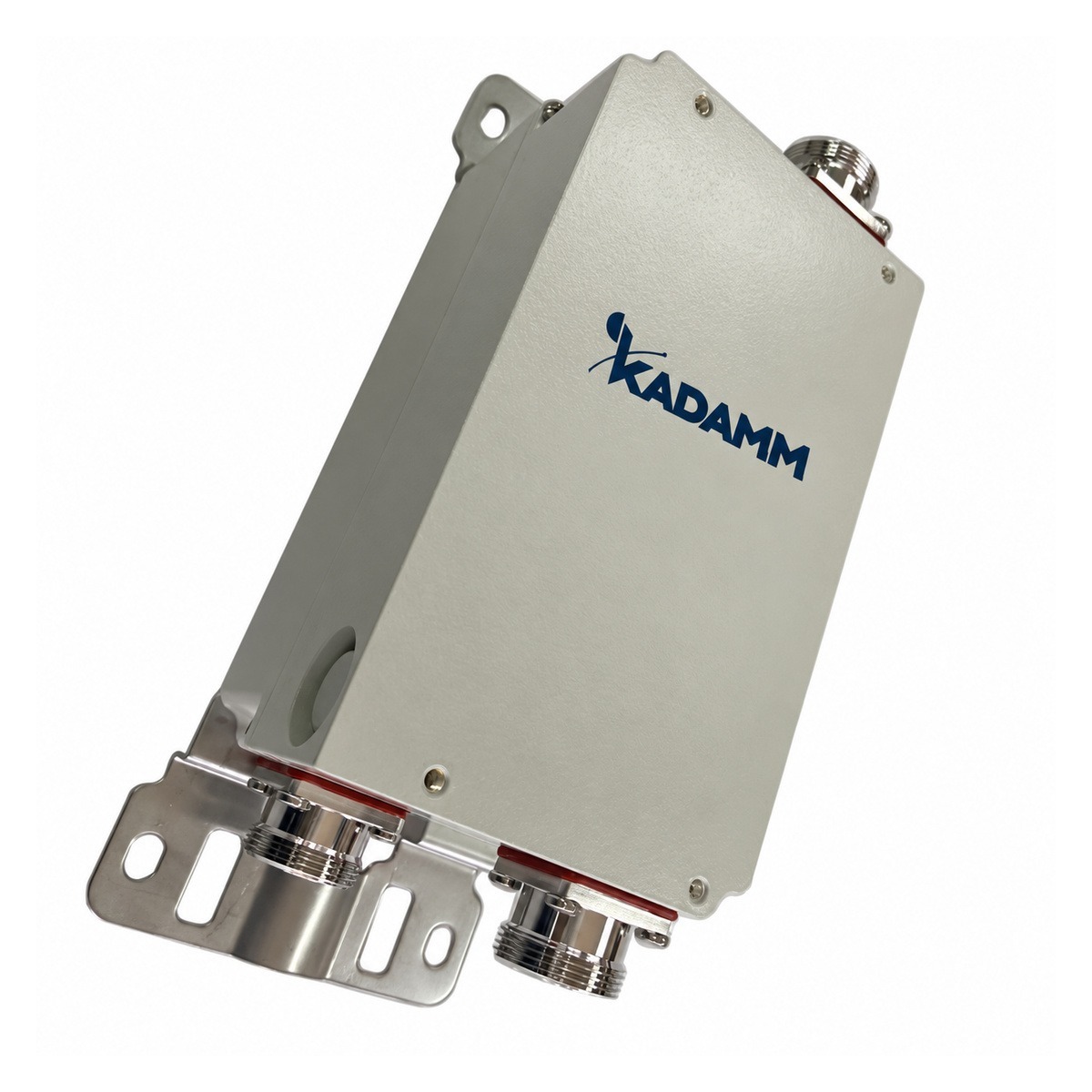

- Полосы 905–915 и 950–960 МГц, у ФП-869/895+905/915+950/960-N — 869–895, 905–915 и 950–960 МГц
- Разъём уточняйте у менеджера, у ФП-869/895+905/915+950/960-N — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 905–915 и 950–960 МГц, у ПЗФ-810/960-716 — 810–960 МГц
- Разъём уточняйте у менеджера, у ПЗФ-810/960-716 — 7-16 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ПЗФ-905/915-716 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 905–915 / 950–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | 0,8 дБ |
| Развязка / подавление | более 52 дБ при 869–895 МГц |
| Возвратные потери | ≥ 20 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP67 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ПЗФ-905/915-716.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ПЗФ-905/915-716.
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Перед заказом KADAMM ПЗФ-905/915-716 сверьте с проектом:
- Частоты оборудования — внутри 905–915 и 950–960 МГц
Как подобрать модель под объект
Монтаж и подключение
- Уличные соединения ПЗФ-905/915-716 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ПЗФ-905/915-716 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ПЗФ-905/915-716 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ПЗФ-905/915-716 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ПЗФ-905/915-716 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ПЗФ-905/915-716 | KADAMM ПЗФ-903,5/928-N | KADAMM ФП-869/895+905/915+950/960-N | KADAMM ПЗФ-810/960-716 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 905–915 и 950–960 МГц | 903,5–928 МГц | 869–895, 905–915 и 950–960 МГц | 810–960 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
