Маскированная антенна: 698–960 / 1710–2700 / 3300–4000 МГц, усиление 6,5/9/8,0 дБи.
Что представляет собой антенна

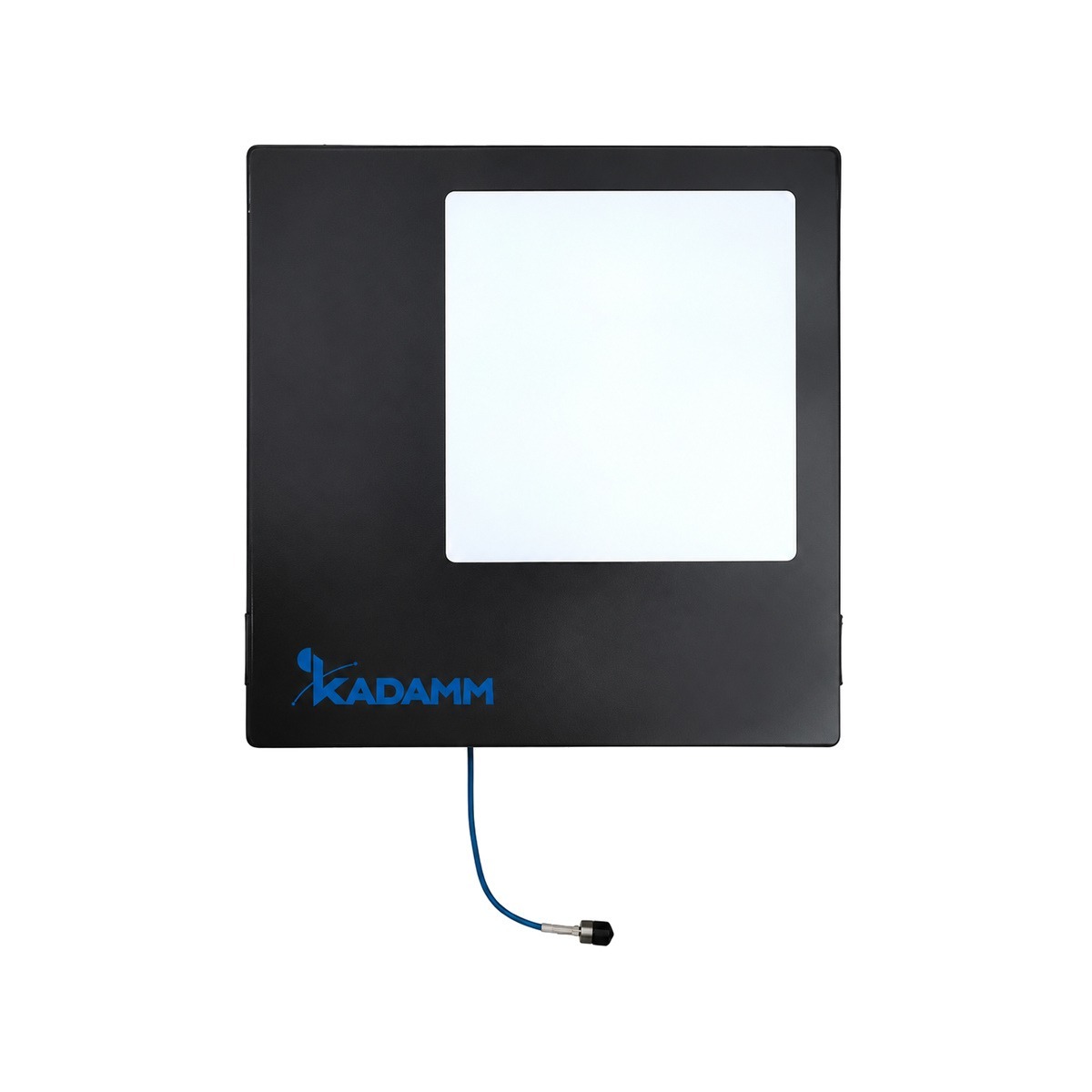

KADAMM O-ATP9-698/4000S-ML — маскированная антенна диапазона 698–960 / 1710–2700 / 3300–4000 МГц. Это антенна базовой станции в корпусе, повторяющем элемент архитектуры: колонну, водосточную или вытяжную трубу. Радиопрозрачный корпус не меняет её параметров, а сама антенна не портит вид исторических зданий и жилых кварталов.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,2/≤1,8/≤1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 362 × 340 × 130 мм; масса 1,5 кг; рабочая температура −40…+65 °C.
Разъём — N или 4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

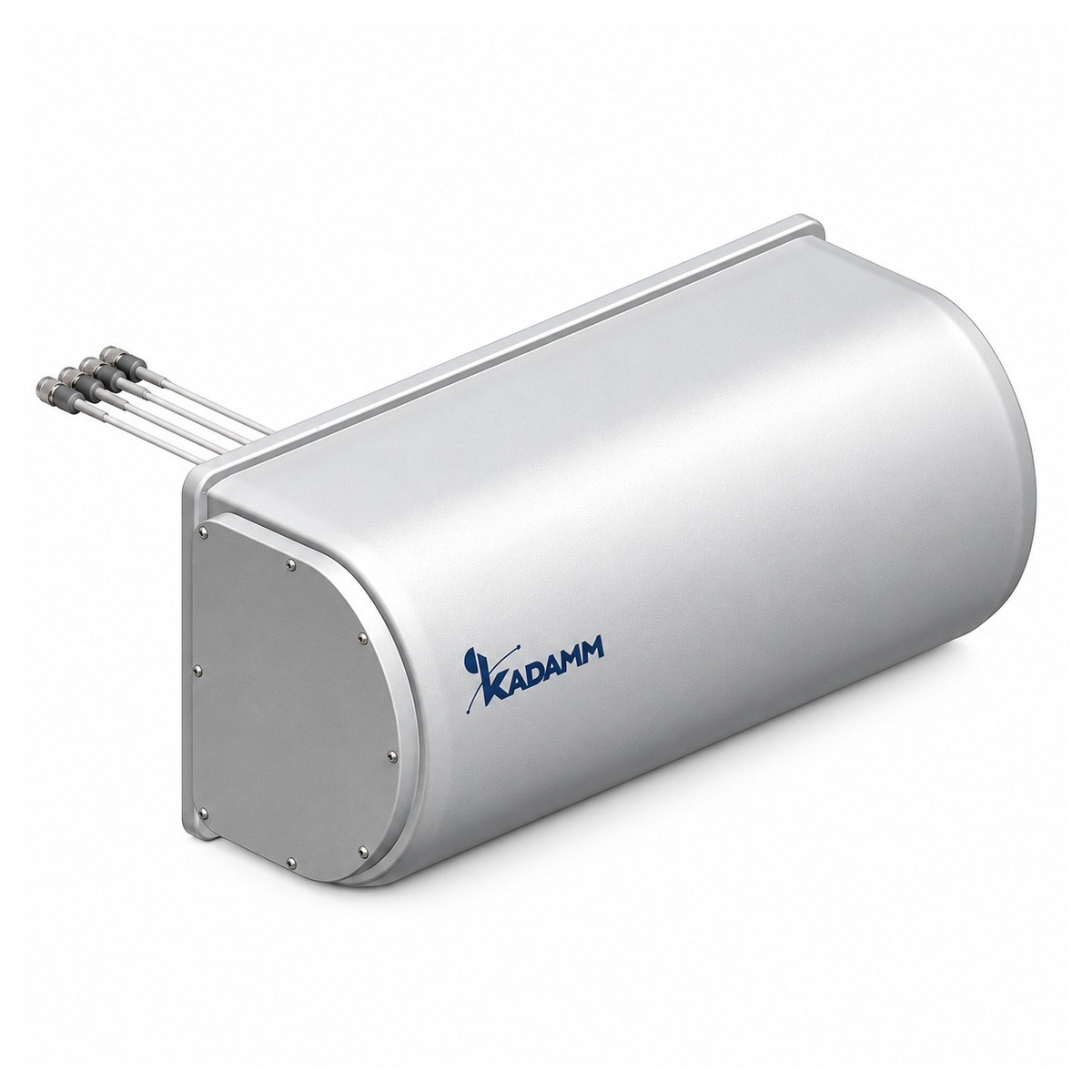

- Полосы 698–960, 1710–2700 и 3300–4000 МГц, у APXX-1727-1312-MD — 1710–2675 МГц
- Усиление 6,5–9 дБи, у APXX-1727-1312-MD — 12,6 дБи (меньше на 3,6 дБ)
KADAMM APXX-1727-1312-MD берут, когда нужен запас по дальности; KADAMM O-ATP9-698/4000S-ML легче и проще в монтаже.

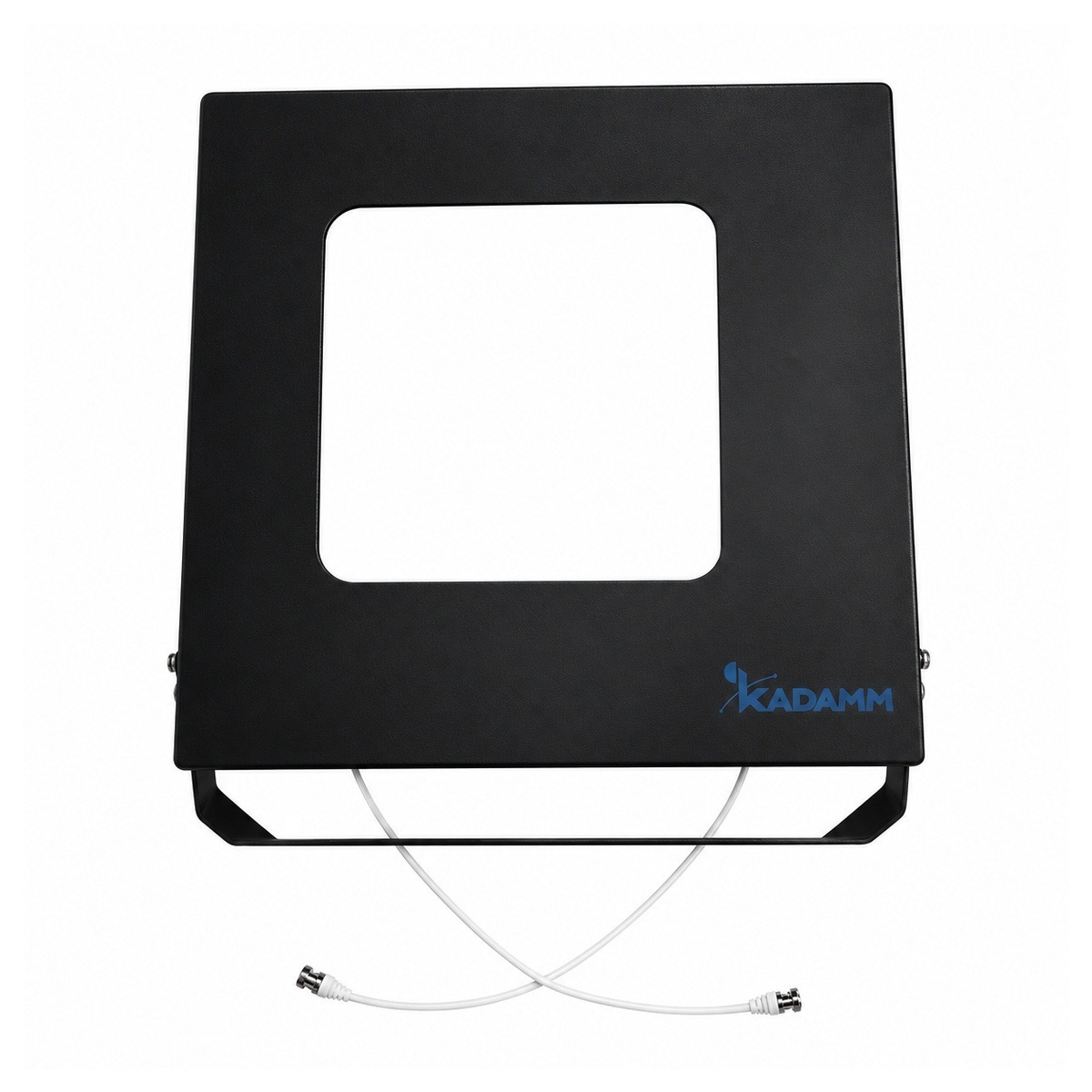

- Полосы 698–960, 1710–2700 и 3300–4000 МГц, у APX-0821-1525-MS — 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц
- Усиление 6,5–9 дБи, у APX-0821-1525-MS — 11–15 дБи (меньше на 2 дБ)
KADAMM APX-0821-1525-MS берут, когда нужен запас по дальности; KADAMM O-ATP9-698/4000S-ML легче и проще в монтаже.

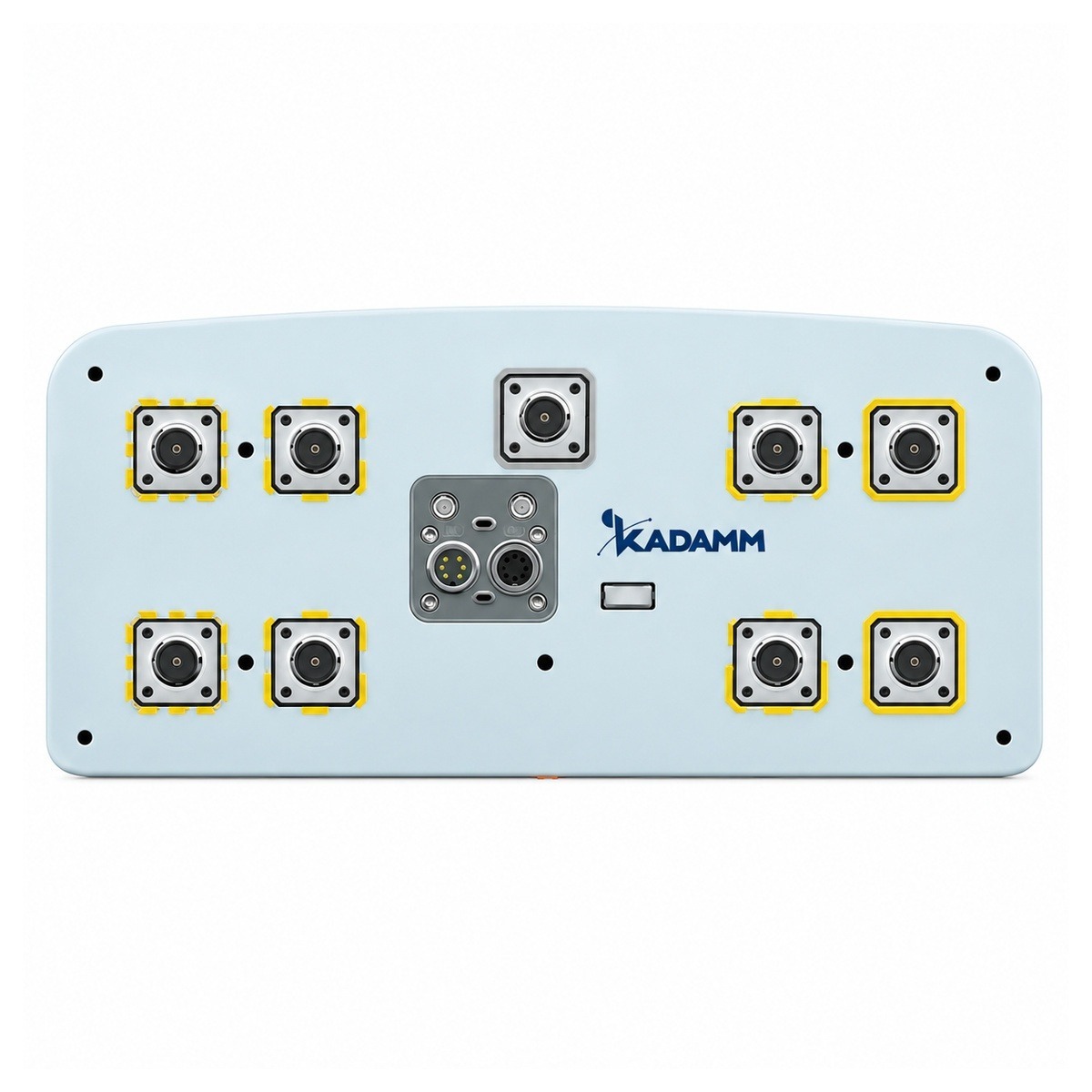

- Полосы 698–960, 1710–2700 и 3300–4000 МГц, у APX9-2426-1690IR — 2490–2690 МГц
- Усиление 6,5–9 дБи, у APX9-2426-1690IR — 16,2 дБи (меньше на 7,2 дБ)
KADAMM APX9-2426-1690IR берут, когда нужен запас по дальности; KADAMM O-ATP9-698/4000S-ML легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу O-ATP9-698/4000S-ML с запасом по краям.
Значение O-ATP9-698/4000S-ML по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование O-ATP9-698/4000S-ML с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через O-ATP9-698/4000S-ML идут несколько мощных несущих разных операторов.
Предел на один порт O-ATP9-698/4000S-ML.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц |
| Коэффициент усиления | 6,5/9/8,0 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤2,2/≤1,8/≤1,8 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−140 or -150 дБн при 2 × 43 дБм |
| Ширина ДН, горизонтальная плоскость | 90°/65°/43° |
| Ширина ДН, вертикальная плоскость | 85°/60°/40° |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | N или 4.3-10 (розетка) |
| Габариты | 362 × 340 × 130 мм |
| Масса | 1,5 кг |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание O-ATP9-698/4000S-ML.
- IEC 60529 — документ, на который ссылается техническое описание O-ATP9-698/4000S-ML.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP9-698/4000S-ML подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 6,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 6,5 = 46,5 дБм, то есть около 45 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 46,5 − 90,8 = −44,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Маскированные антенны ставят в исторических центрах, на жилых домах, в парках и на территориях, где открытые антенны недопустимы по требованиям архитектуры.
Сети и службы в полосах O-ATP9-698/4000S-ML:
Перед заказом KADAMM O-ATP9-698/4000S-ML сверьте с проектом:
- Частоты оборудования — внутри 698–960, 1710–2700 и 3300–4000 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — N или 4.3-10 (розетка).
- Разъёмы O-ATP9-698/4000S-ML на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление O-ATP9-698/4000S-ML включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ O-ATP9-698/4000S-ML выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание O-ATP9-698/4000S-ML и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM O-ATP9-698/4000S-ML и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора O-ATP9-698/4000S-ML пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM O-ATP9-698/4000S-ML | KADAMM APXX-1727-1312-MD | KADAMM APX-0821-1525-MS | KADAMM APX9-2426-1690IR |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–960, 1710–2700 и 3300–4000 МГц | 1710–2675 МГц | 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц | 2490–2690 МГц |
| Усиление | 6,5–9 дБи | 12,6 дБи | 11–15 дБи | 16,2 дБи |
| Поляризация | вертикальная | ±45° | ±45° | ±45° |
| Электрический наклон | — | -45 to +70 | — | 2–10 |
| Масса | 1,5 кг | 6,4 | 5 | 16,4 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
