Антенна с формированием луча 2490–2690 МГц: луч по модели — см. таблицу исполнений, усиление 16,2 дБи.
Что представляет собой антенна

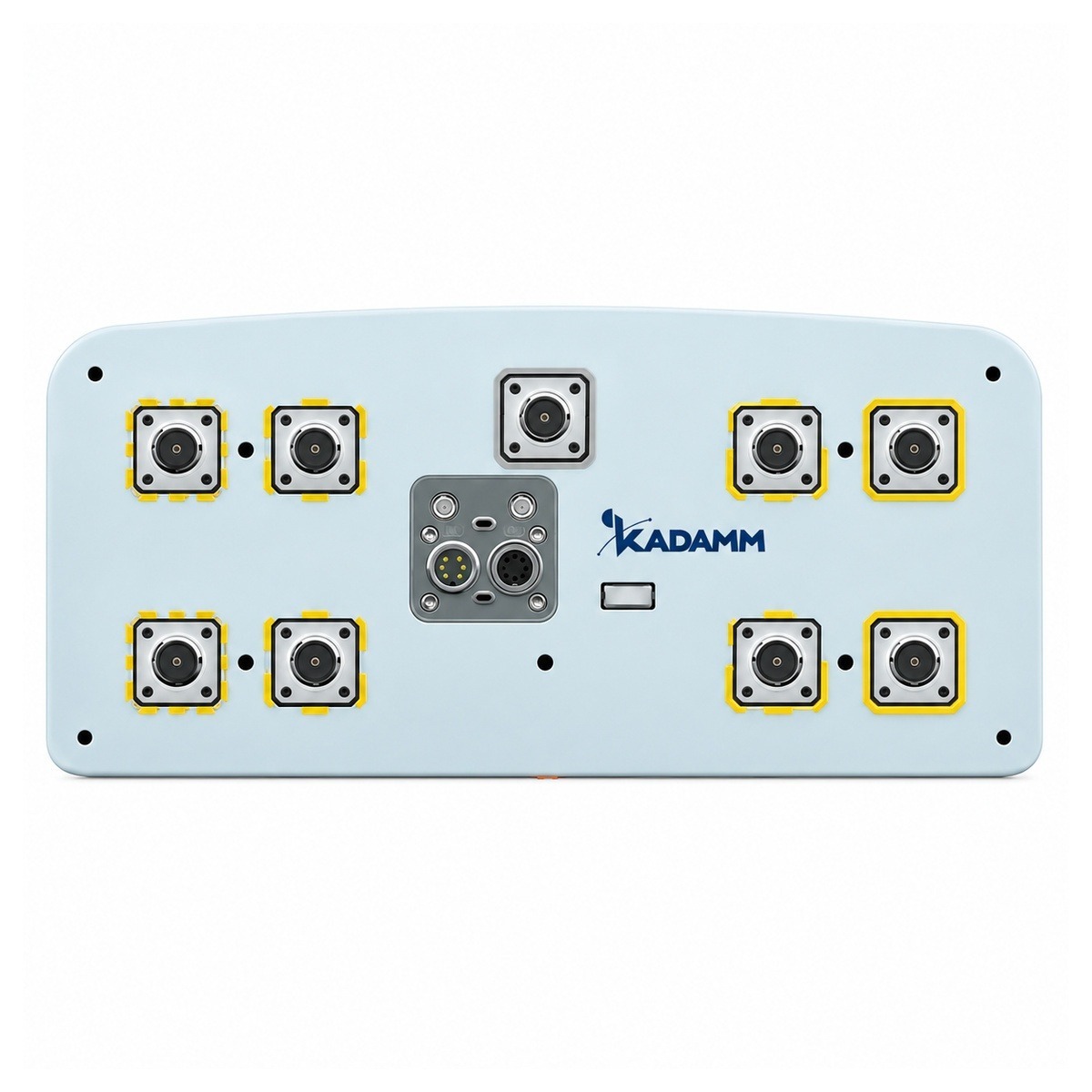

KADAMM APX9-2426-1690IR — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон 2490–2690 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°:порта. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.
У антенны два вида лучей. Широковещательный (по модели — см. таблицу исполнений по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов.
Механика: масса 16,4; рабочая температура −40…+60 °C. Разъёмы — —. Эти данные нужны для расчёта опоры и кронштейна.
Чем отличается от похожих моделей KADAMM
- Полосы 2490–2690 МГц, у APXX-1727-1312-MD — 1710–2675 МГц
- Усиление 16,2 дБи, у APXX-1727-1312-MD — 12,6 дБи (больше на 3,6 дБ)
- Электрический наклон 2–10, у APXX-1727-1312-MD — -45 to +70
Запас по дальности больше у KADAMM APX9-2426-1690IR; KADAMM APXX-1727-1312-MD легче и проще в монтаже.
- Полосы 2490–2690 МГц, у APX-0821-1525-MS — 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц
- Усиление 16,2 дБи, у APX-0821-1525-MS — 11–15 дБи (больше на 1,2 дБ)
Запас по дальности больше у KADAMM APX9-2426-1690IR; KADAMM APX-0821-1525-MS легче и проще в монтаже.
- Полосы 2490–2690 МГц, у O-ATP9-698/4000S-ML — 698–960, 1710–2700 и 3300–4000 МГц
- Усиление 16,2 дБи, у O-ATP9-698/4000S-ML — 6,5–9 дБи (больше на 7,2 дБ)
Запас по дальности больше у KADAMM APX9-2426-1690IR; KADAMM O-ATP9-698/4000S-ML легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APX9-2426-1690IR с запасом по краям.
Значение APX9-2426-1690IR по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APX9-2426-1690IR с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт APX9-2426-1690IR.
Электрический наклон APX9-2426-1690IR задаётся в пределах 2–10.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2490–2690 МГц |
| Коэффициент усиления | 16,2±0,7 / 16,2±0,7 дБи |
| Поляризация | ±45° |
| Число портов | 9 портов |
| КСВН | 1,5 |
| Максимальная мощность на порт | 0.8 Вт |
| Волновое сопротивление | 50 Ом |
| Электрический наклон | 2–10 |
| Ширина ДН, горизонтальная плоскость | 90±9 |
| Ширина ДН, вертикальная плоскость | 4,9±0,4 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 9 × 4.3-10 (розетка) |
| Габариты | 1495×270×140 |
| Масса | 16,4 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APX9-2426-1690IR.
- IEC 60529 — документ, на который ссылается техническое описание APX9-2426-1690IR.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX9-2426-1690IR подают 29 дБм (800 мВт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16,2 дБи.
- ЭИИМ = P − L + G = 29 − 3 + 16,2 = 42,2 дБм, то есть около 17 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2590 МГц (середина полосы 2490–2690 МГц): L = 32,45 + 20·lg 2590 + 20·lg 1 = 100,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42,2 − 100,7 = −58,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона 2490–2690 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.
Сети и службы в полосах APX9-2426-1690IR:
Перед заказом KADAMM APX9-2426-1690IR сверьте с проектом:
- Частоты оборудования — внутри 2490–2690 МГц
- Мощность на порт — не выше 0.8 Вт
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Монтаж и подключение
- Наклон APX9-2426-1690IR: электрический 2–10.
- Разъёмы — 9 × 4.3-10 (розетка).
- Разъёмы APX9-2426-1690IR на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APX9-2426-1690IR включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APX9-2426-1690IR выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APX9-2426-1690IR и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APX9-2426-1690IR и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APX9-2426-1690IR пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
