Маскированная антенна: 1710–2675 МГц, усиление ≥12,6 / ≥12,6 дБи.
Что представляет собой антенна

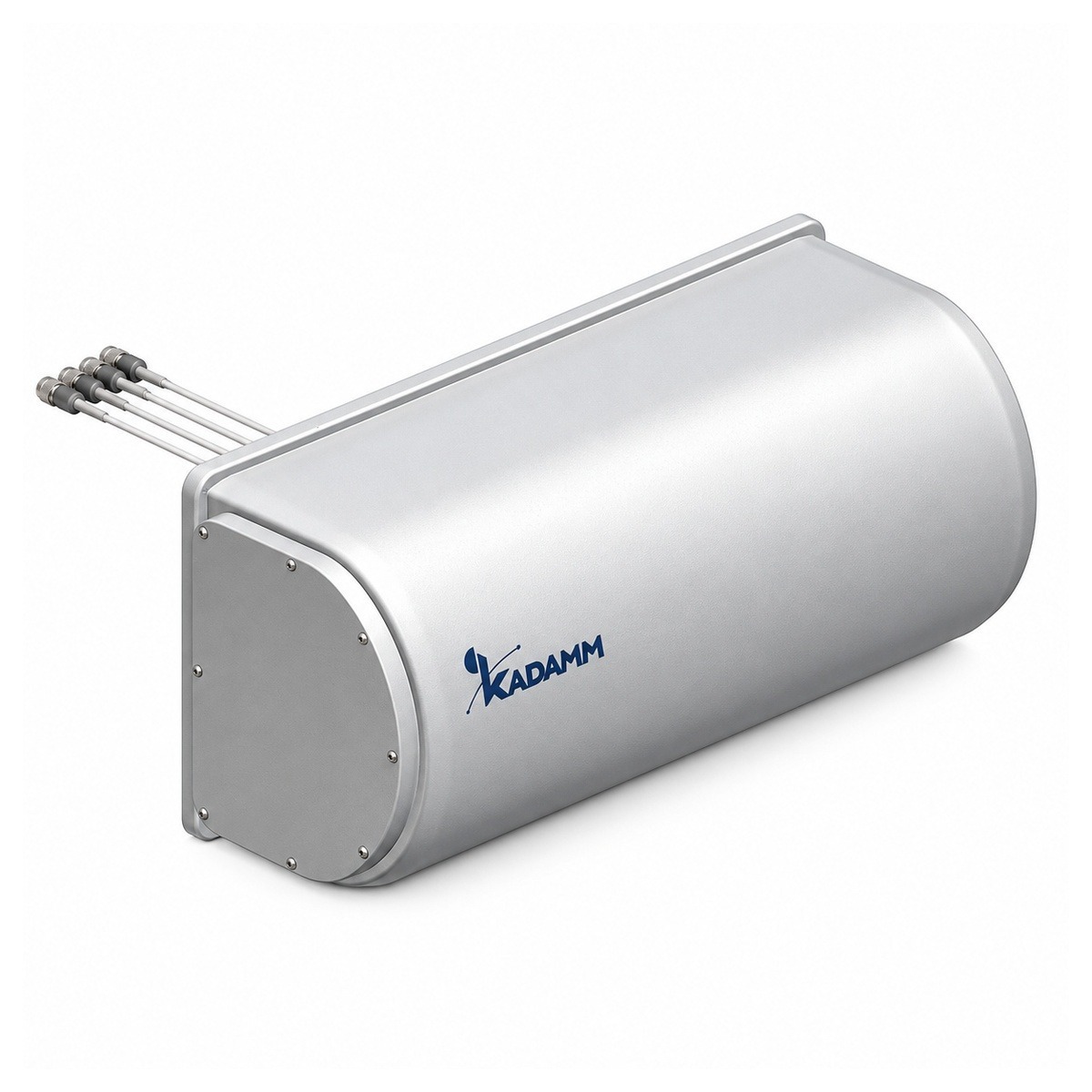

KADAMM APXX-1727-1312-MD — маскированная антенна диапазона 1710–2675 МГц. Это антенна базовой станции в корпусе, повторяющем элемент архитектуры: колонну, водосточную или вытяжную трубу. Радиопрозрачный корпус не меняет её параметров, а сама антенна не портит вид исторических зданий и жилых кварталов.
Электрические параметры тракта: волновое сопротивление 50 Ом; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 200; масса 6,4; крепление: на трубостойку, настенное; рабочая температура −40…+60 °C.
Разъём — 4 × N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 1710–2675 МГц, у APX-0821-1525-MS — 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1710–2675 МГц, у APX9-2426-1690IR — 2490–2690 МГц
- Усиление 12,6 дБи, у APX9-2426-1690IR — 16,2 дБи (меньше на 3,6 дБ)
- Электрический наклон -45 to +70, у APX9-2426-1690IR — 2–10
KADAMM APX9-2426-1690IR берут, когда нужен запас по дальности; KADAMM APXX-1727-1312-MD легче и проще в монтаже.
- Полосы 1710–2675 МГц, у O-ATP9-698/4000S-ML — 698–960, 1710–2700 и 3300–4000 МГц
- Усиление 12,6 дБи, у O-ATP9-698/4000S-ML — 6,5–9 дБи (больше на 3,6 дБ)
Запас по дальности больше у KADAMM APXX-1727-1312-MD; KADAMM O-ATP9-698/4000S-ML легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APXX-1727-1312-MD с запасом по краям.
Значение APXX-1727-1312-MD по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Важно, когда через APXX-1727-1312-MD идут несколько мощных несущих разных операторов.
Предел на один порт APXX-1727-1312-MD.
Электрический наклон APXX-1727-1312-MD задаётся в пределах -45 to +70.
Крепление: на трубостойку, настенное.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2675 МГц |
| Коэффициент усиления | ≥12,6 / ≥12,6 дБи |
| Поляризация | ±45° |
| Число портов | 4 порта |
| КСВН | уточняйте у менеджера |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−107 |
| Электрический наклон | -45 to +70 |
| Ширина ДН, горизонтальная плоскость | -10 to +10 / -10 to +10 |
| Ширина ДН, вертикальная плоскость | ≥52 / ≥52 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 4 × N (розетка) |
| Габариты | 200 |
| Масса | 6,4 |
| Крепление | на трубостойку, настенное |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APXX-1727-1312-MD.
- IEC 60529 — документ, на который ссылается техническое описание APXX-1727-1312-MD.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APXX-1727-1312-MD подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12,6 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 12,6 = 52,6 дБм, то есть около 182 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2192 МГц (середина полосы 1710–2675 МГц): L = 32,45 + 20·lg 2192 + 20·lg 1 = 99,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 52,6 − 99,3 = −46,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Маскированные антенны ставят в исторических центрах, на жилых домах, в парках и на территориях, где открытые антенны недопустимы по требованиям архитектуры.
Сети и службы в полосах APXX-1727-1312-MD:
Перед заказом KADAMM APXX-1727-1312-MD сверьте с проектом:
- Частоты оборудования — внутри 1710–2675 МГц
- Мощность на порт — не выше 100 Вт
- Опора и крепление — на трубостойку, настенное
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление APXX-1727-1312-MD — на трубостойку, настенное.
- Наклон APXX-1727-1312-MD: электрический -45 to +70.
- Разъёмы — 4 × N (розетка).
- Разъёмы APXX-1727-1312-MD на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление APXX-1727-1312-MD включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APXX-1727-1312-MD выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APXX-1727-1312-MD и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APXX-1727-1312-MD и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APXX-1727-1312-MD пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APXX-1727-1312-MD | KADAMM APX-0821-1525-MS | KADAMM APX9-2426-1690IR | KADAMM O-ATP9-698/4000S-ML |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–2675 МГц | 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц | 2490–2690 МГц | 698–960, 1710–2700 и 3300–4000 МГц |
| Усиление | 12,6 дБи | 11–15 дБи | 16,2 дБи | 6,5–9 дБи |
| Поляризация | ±45° | ±45° | ±45° | вертикальная |
| Электрический наклон | -45 to +70 | — | 2–10 | — |
| Масса | 6,4 | 5 | 16,4 | 1,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
