Маскированная антенна: 820–960 / 1735–1785 / 1830–1880 / 1920–1980 / 2110–2170 МГц, усиление не менее 11 дБи (820–960 МГц), не менее 15 дБи (1735–2170 МГц).
Что представляет собой антенна

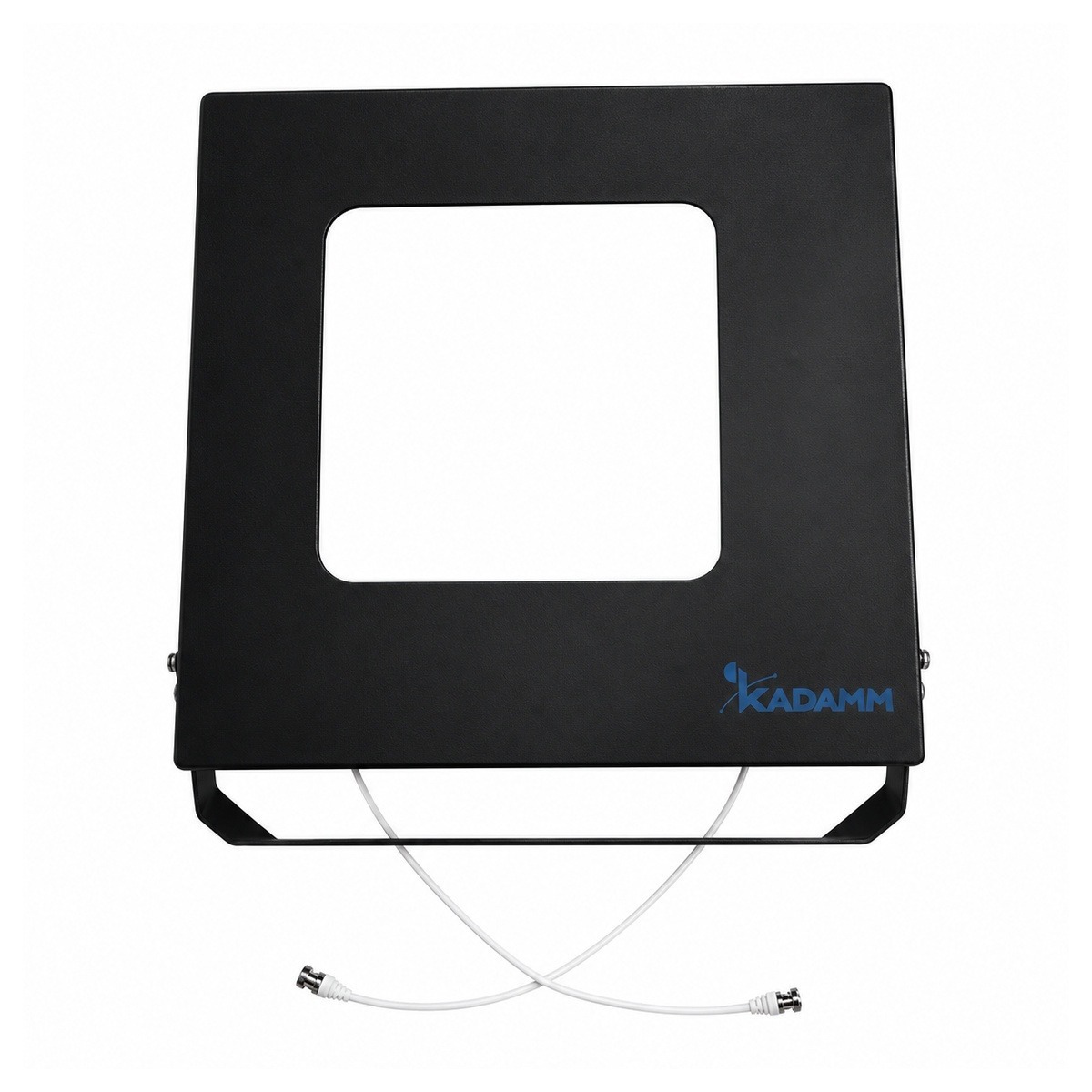

KADAMM APX-0821-1525-MS — маскированная антенна диапазона 820–960 / 1735–1785 / 1830–1880 / 1920–1980 / 2110–2170 МГц. Это антенна базовой станции в корпусе, повторяющем элемент архитектуры: колонну, водосточную или вытяжную трубу. Радиопрозрачный корпус не меняет её параметров, а сама антенна не портит вид исторических зданий и жилых кварталов.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5 / ≤1,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры ≤500 мм×500 мм×170 мм;; масса 5; рабочая температура −40…+60 °C.
Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц, у APXX-1727-1312-MD — 1710–2675 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц, у O-ATP9-698/4000S-ML — 698–960, 1710–2700 и 3300–4000 МГц
- Усиление 11–15 дБи, у O-ATP9-698/4000S-ML — 6,5–9 дБи (больше на 2 дБ)
Запас по дальности больше у KADAMM APX-0821-1525-MS; KADAMM O-ATP9-698/4000S-ML легче и проще в монтаже.
- Полосы 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц, у APX9-2426-1690IR — 2490–2690 МГц
- Усиление 11–15 дБи, у APX9-2426-1690IR — 16,2 дБи (меньше на 1,2 дБ)
KADAMM APX9-2426-1690IR берут, когда нужен запас по дальности; KADAMM APX-0821-1525-MS легче и проще в монтаже.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу APX-0821-1525-MS с запасом по краям.
Значение APX-0821-1525-MS по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование APX-0821-1525-MS с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через APX-0821-1525-MS идут несколько мощных несущих разных операторов.
Предел на один порт APX-0821-1525-MS.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 820–960 / 1735–1785 / 1830–1880 / 1920–1980 / 2110–2170 МГц |
| Коэффициент усиления | не менее 11 дБи (820–960 МГц), не менее 15 дБи (1735–2170 МГц) |
| Поляризация | ±45° |
| Число портов | 2 порта |
| КСВН | ≤1,5 / ≤1,5 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−102 / ≤−102 |
| Ширина ДН, вертикальная плоскость | 50±10 / ≥60 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | N |
| Габариты | ≤500 мм×500 мм×170 мм; |
| Масса | 5 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание APX-0821-1525-MS.
- IEC 60529 — документ, на который ссылается техническое описание APX-0821-1525-MS.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход APX-0821-1525-MS подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 11 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 11 = 51 дБм, то есть около 126 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 890 МГц (середина полосы 820–960 МГц): L = 32,45 + 20·lg 890 + 20·lg 1 = 91,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 51 − 91,4 = −40,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Маскированные антенны ставят в исторических центрах, на жилых домах, в парках и на территориях, где открытые антенны недопустимы по требованиям архитектуры.
Сети и службы в полосах APX-0821-1525-MS:
Перед заказом KADAMM APX-0821-1525-MS сверьте с проектом:
- Частоты оборудования — внутри 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — N.
- После затяжки соединения APX-0821-1525-MS на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление APX-0821-1525-MS включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ APX-0821-1525-MS выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание APX-0821-1525-MS и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM APX-0821-1525-MS и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора APX-0821-1525-MS пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM APX-0821-1525-MS | KADAMM APXX-1727-1312-MD | KADAMM O-ATP9-698/4000S-ML | KADAMM APX9-2426-1690IR |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 820–960, 1735–1785, 1830–1880, 1920–1980 и 2110–2170 МГц | 1710–2675 МГц | 698–960, 1710–2700 и 3300–4000 МГц | 2490–2690 МГц |
| Усиление | 11–15 дБи | 12,6 дБи | 6,5–9 дБи | 16,2 дБи |
| Поляризация | ±45° | ±45° | вертикальная | ±45° |
| Электрический наклон | — | -45 to +70 | — | 2–10 |
| Масса | 5 | 6,4 | 1,5 кг | 16,4 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
