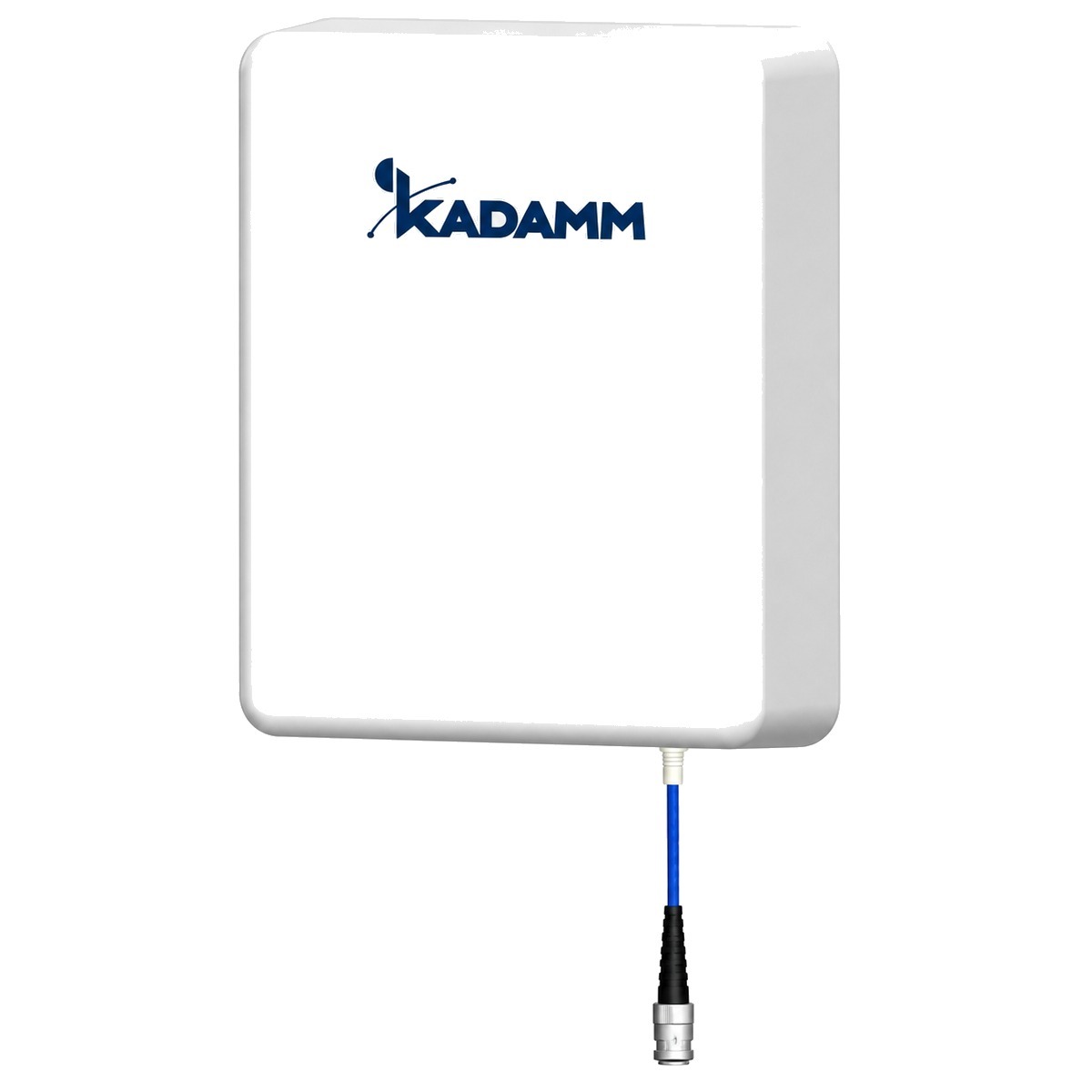

Наружная панельная антенна от производителя KADAMM (КАДАММ) — KADAMM O-ATP7-617/6000S; 617–6000 МГц, усиление 8 дБи, луч 70°.
О модели
Полоса 617–6000 МГц у KADAMM O-ATP7-617/6000S перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и L-диапазон 1,5 ГГц — на этих частотах модель и применяют. При усилении 8 дБи модель O-ATP7-617/6000S подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 70°, в вертикальной — 75° / 60° / 80° / 35°.
Поляризация — вертикальная. Разъёмы: 1×4.3-10.
Габариты — 306 × 250 × 86 мм, масса ≤1,3 кг. Крепление: кронштейн на мачту и стену (KD-AT8). Рабочие температуры — −40…+70 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 6 | 7 | 8 | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° | 70° | 75° | 50° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 60° | 80° | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | 20 | 25 | 18 |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,8 (617–960 МГц), ≤2,2 (1695–2700, 3300–4200 и 4800–6000 МГц) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 −153 −153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Размеры упаковки | 455 × 260 × 113 мм |
| Масса антенны | ≤1,3 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Юстировка кронштейна | 0–20° по углу места, ± 45° по азимуту |
| Рабочая температура | −40…+70 °C |
| Крепление | кронштейн на мачту и стену (KD-AT8) |
Вопросы по модели
Рабочий диапазон O-ATP7-617/6000S — 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц.
Коэффициент усиления O-ATP7-617/6000S — 8 дБи. Ширина луча по горизонтали — 70°.
У O-ATP7-617/6000S — 1×4.3-10. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление O-ATP7-617/6000S: кронштейн на мачту и стену (KD-AT8). Габариты 306 × 250 × 86 мм, масса ≤1,3 кг.
Техническое описание O-ATP7-617/6000S и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
