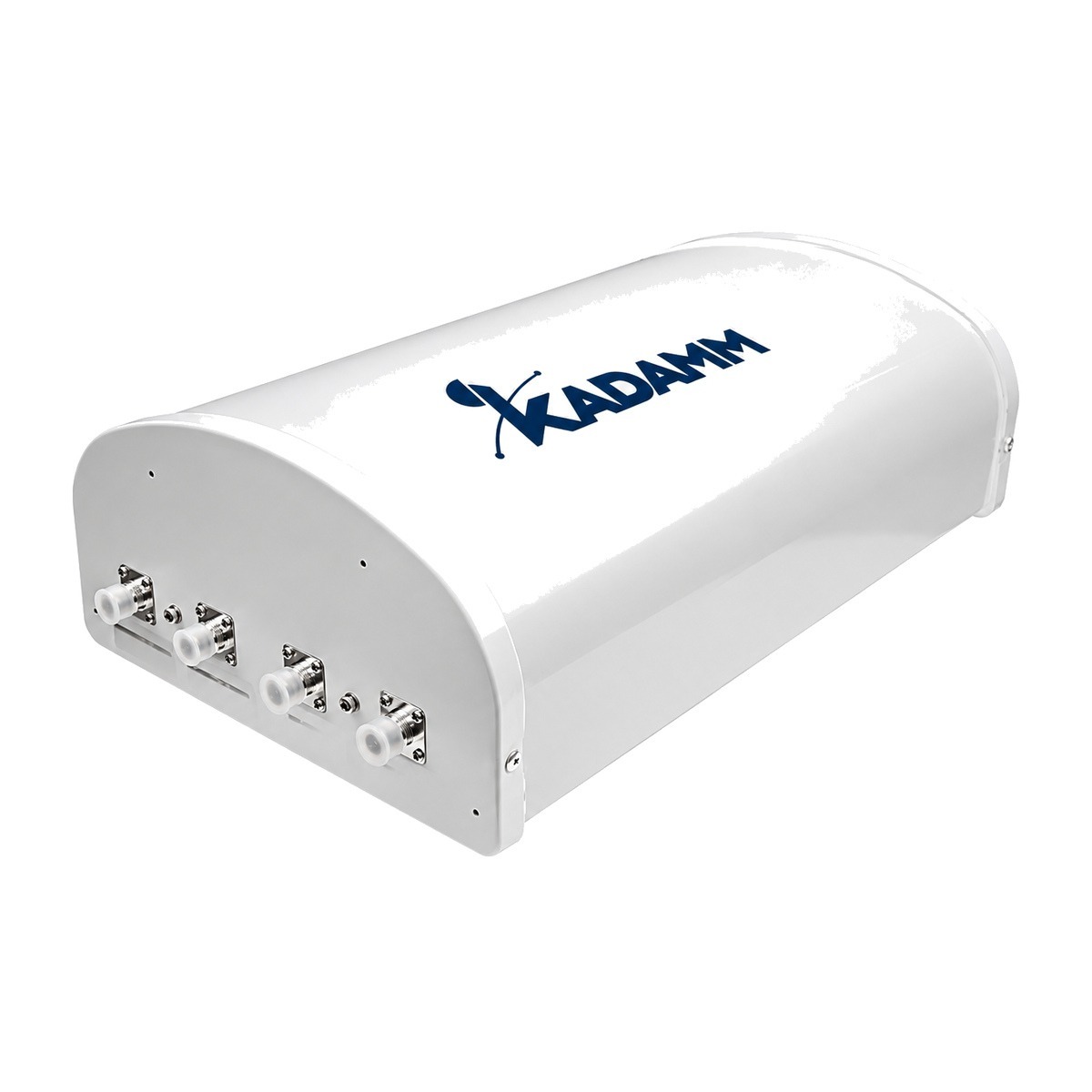

KADAMM O-ATP-698/4200-S — наружные направленные панельные антенны 698–4200 МГц: 10,5–18 дБи, 2 моделей

KADAMM O-ATP-698/4200-S — наружные направленные панельные антенны диапазона 698–4200 МГц (по модели — см. таблицу). Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор, а назад — ослабленно.

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Излучатели с кросс-поляризацией ±45° дают два независимых входа — для MIMO 2×2 модемов и маршрутизаторов LTE/5G.

Пример расчёта: на 2449 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2449 + 20·lg 3 ≈ 109,8 дБ. Антенна с усилением 7,5 дБи сокращает их на 7,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −63,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность до 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.

Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 51318.22 — документ, на который ссылается техническое описание O-ATP-698/4200-S.
• IEC 60529 — документ, на который ссылается техническое описание O-ATP-698/4200-S.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP-698/4200-S подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 7,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 7,5 = 47,5 дБм, то есть около 56 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2449 МГц (середина полосы 698–4200 МГц): L = 32,45 + 20·lg 2449 + 20·lg 1 = 100,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 47,5 − 100,2 = −52,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP-698/4200-S:

Перед заказом KADAMM O-ATP-698/4200-S сверьте с проектом:

• Частоты оборудования — внутри 698–4200 МГц
• Мощность на порт — не выше до 100 Вт
• Климат площадки — в пределах по модели — см. таблицу

• Наклон O-ATP-698/4200-S: электрический 0.
• Разъёмы — по модели — см. таблицу.
• После затяжки соединения O-ATP-698/4200-S на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление O-ATP-698/4200-S включают в контур заземления и молниезащиты опоры по проекту.
