Наружные направленные панельные антенны: 600–6000 МГц (по модели — см. таблицу), усиление 5–9 дБи (по модели).
Что представляет собой антенна

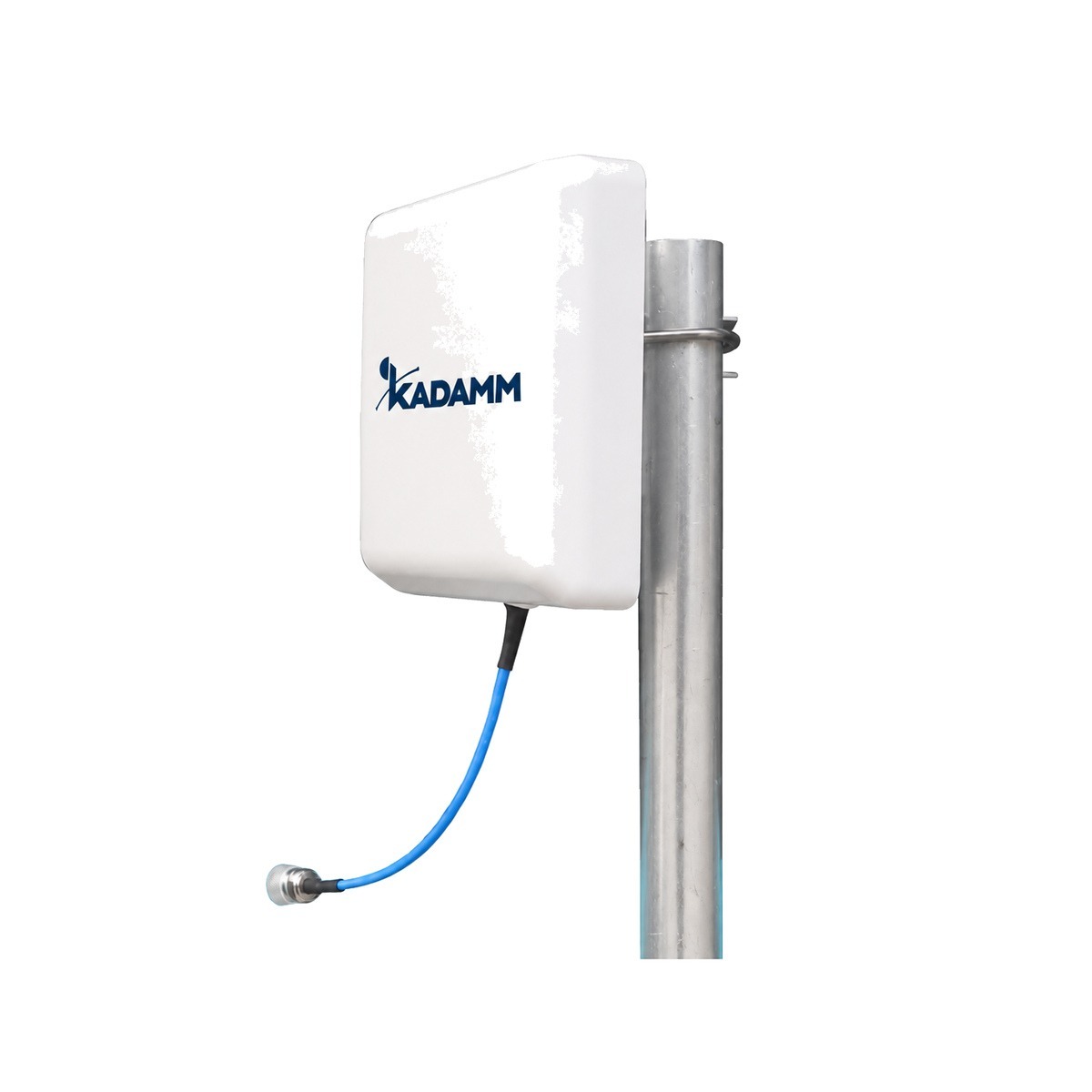

KADAMM O-ATP9-600/6000S — наружные направленные панельные антенны диапазона 600–6000 МГц (по модели — см. таблицу). Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор, а назад — ослабленно.
Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.
Пример расчёта: на 3300 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 3300 + 20·lg 3 ≈ 112,4 дБ. Антенна с усилением 5 дБи сокращает их на 5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −71,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН по модели — см. таблицу; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры по модели — см. таблицу; масса по модели — см. таблицу; рабочая температура по модели — см. таблицу.
Разъём — по модели — см. таблицу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 600–6000 МГц, у O-ATP-698/4200-S — 698–4200 МГц
- 2 порта, у O-ATP-698/4200-S — 1
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 600–6000 МГц, у O-ATP-698/2700 — 698–2700 МГц
- 2 порта, у O-ATP-698/2700 — 1
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 600–6000 МГц, у O-ATP7-617/6000M — 617–6000 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Отдельные входы O-ATP9-600/6000S.
Значение O-ATP9-600/6000S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование O-ATP9-600/6000S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт O-ATP9-600/6000S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 5–9 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1/2 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP9-600/6000S | 600–617 / 617–806 / 806–960 / 1710–2700 / 3300–4000 / 4900–6000 | 5,0 / 5,5 / 6,5 / 8,0 / 7,0 / 8,5 | 1 | вертикальная | Г 110° / 100° / 85° / 65° / 50° / 14°; В 95° / 90° / 82° / 60° / 45° / 16° | 50 Вт / 50 Вт / 50 Вт / 50 Вт / 50 Вт / 50 Вт | N или 4.3-10 (розетка) | 180 × 158 × 60 мм | 0,4 кг | −40…+65 °C | ≤2,0 |
| KADAMM O-ATP9-600/4000M | 600–698 / 617–698 / 698–960 / 1710–2700 / 3300–4000 | 5,0 / 5,0 / 5,5 / 8,5 / 7,0 | 2 | вертикальная + горизонтальная (H + V) | Г 100° / 98° / 90° / 65° / 45°; В 83° / 80° / 78° / 60° / 38° | 50 Вт | 2 × 4.3-10 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤2,5 |
| KADAMM O-ATP9-600/4000S | 600–698 / 617–698 / 698–960 / 1710–2700 / 3300–4000 | 5,0 / 5,0 / 6,5 / 9,0 / 7,0 | 1 | вертикальная | Г 95° / 100° / 85° / 65° / 50°; В 95° / 90° / 82° / 60° / 45° | 50 Вт | 4.3-10 (розетка) | 180×158×60 | 0,4 | −40…+65 °C | ≤2,3 |
| KADAMM O-ATP9-600/6000M | 600–698 / 617–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 5,0 / 5,0 / 5,5 / 8,5 / 7,0 / 6,5 | 2 | вертикальная + горизонтальная (H + V) | Г 100° / 98° / 90° / 65° / 45° / 23°; В 83° / 80° / 78° / 60° / 38° / 25° | 50 Вт | 2 × 4.3-10 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤2,5 |
| KADAMM O-ATP9-600/6000S-2 | 600–698 / 617–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 5,0 / 5,0 / 6,5 / 9,0 / 7,0 / 8,5 | 1 | вертикальная | Г 95° / 100° / 85° / 65° / 50° / 14°; В 95° / 90° / 82° / 60° / 45° / 16° | 50 Вт | 4.3-10 (розетка) | 180×158×60 | 0,4 | −40…+65 °C | ≤2,3 |
| KADAMM O-ATP9-698/2700M | 698–960 / 1710–2700 | 5,5 / 8,5 | 2 | ±45° | Г 90° / 65°; В 78° / 60° | 50 Вт | 2 × 4.3-10 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤2,0 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание O-ATP9-600/6000S.
- IEC 60529 — документ, на который ссылается техническое описание O-ATP9-600/6000S.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP9-600/6000S подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 3300 МГц (середина полосы 600–6000 МГц): L = 32,45 + 20·lg 3300 + 20·lg 1 = 102,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 102,8 = −57,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.
Сети и службы в полосах O-ATP9-600/6000S:
Перед заказом KADAMM O-ATP9-600/6000S сверьте с проектом:
- Частоты оборудования — внутри 600–6000 МГц
- Мощность на порт — не выше 50 Вт
- Климат площадки — в пределах по модели — см. таблицу
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по модели — см. таблицу.
- После затяжки соединения O-ATP9-600/6000S на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление O-ATP9-600/6000S включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ O-ATP9-600/6000S выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание O-ATP9-600/6000S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM O-ATP9-600/6000S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора O-ATP9-600/6000S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM O-ATP9-600/6000S | KADAMM O-ATP-698/4200-S | KADAMM O-ATP-698/2700 | KADAMM O-ATP7-617/6000M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 600–6000 МГц | 698–4200 МГц | 698–2700 МГц | 617–6000 МГц |
| Усиление | 5–9 дБи | 7,5–18 дБи | 8–16 дБи | 8 дБи |
| Луч по горизонтали | — | — | — | 70° |
| Поляризация | по модели | ±45° | вертикальная | ± 45 |
| Электрический наклон | — | 0 | — | — |
| Порты | 2 | 1 | 1 | 2 |
| Габариты | — | — | — | 306 × 250 × 86 мм |
| Масса | по модели — см. таблицу | по модели — см. таблицу | по модели — см. таблицу | ≤1,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
