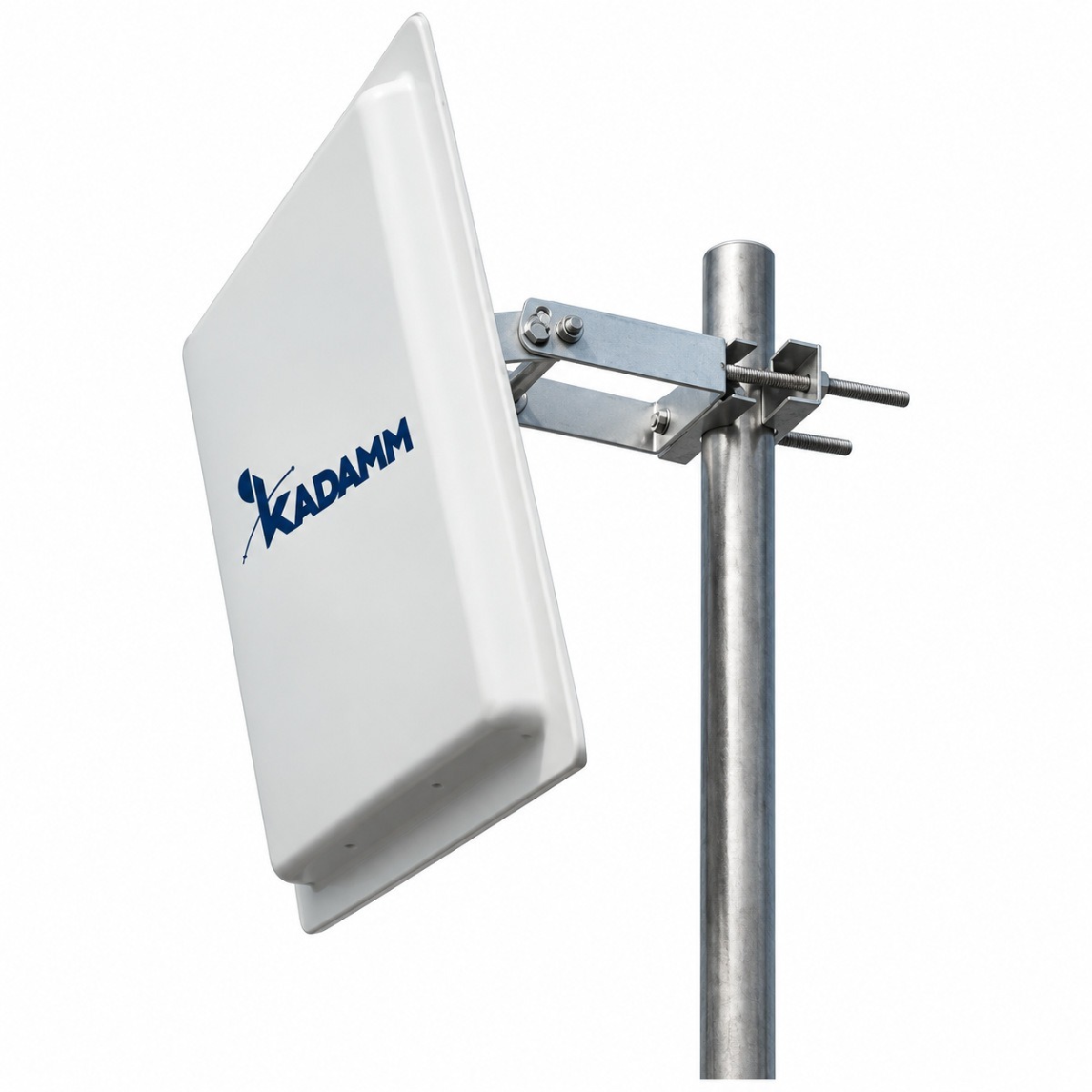

Модель KADAMM O-ATP20-1710/2190S: наружная панельная антенна, 1710–2190 МГц, усиление 20 дБи, луч 22°.
О модели
В рабочую полосу KADAMM O-ATP20-1710/2190S (1710–2190 МГц) попадают GSM и LTE 1800 и UMTS и LTE 2100. Усиление 20 дБи у KADAMM O-ATP20-1710/2190S говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 22°, в вертикальной — 14°.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 3,0 кг, размеры 380 × 380 × 45 мм. Крепление: Ø35–50 мм. Рабочие температуры — −40…+65 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2190 МГц |
| Коэффициент усиления, дБи | 20 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 22° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 380 × 380 × 45 мм |
| Масса антенны | 3,0 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø35–50 мм |
Вопросы по модели
Рабочий диапазон O-ATP20-1710/2190S — 1710–2190 МГц.
Коэффициент усиления O-ATP20-1710/2190S — 20 дБи. Ширина луча по горизонтали — 22°.
1×N. Исполнение O-ATP20-1710/2190S с другим разъёмом — уточняйте у менеджера.
Крепление O-ATP20-1710/2190S: Ø35–50 мм. Габариты 380 × 380 × 45 мм, масса 3,0 кг.
Техническое описание O-ATP20-1710/2190S и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
