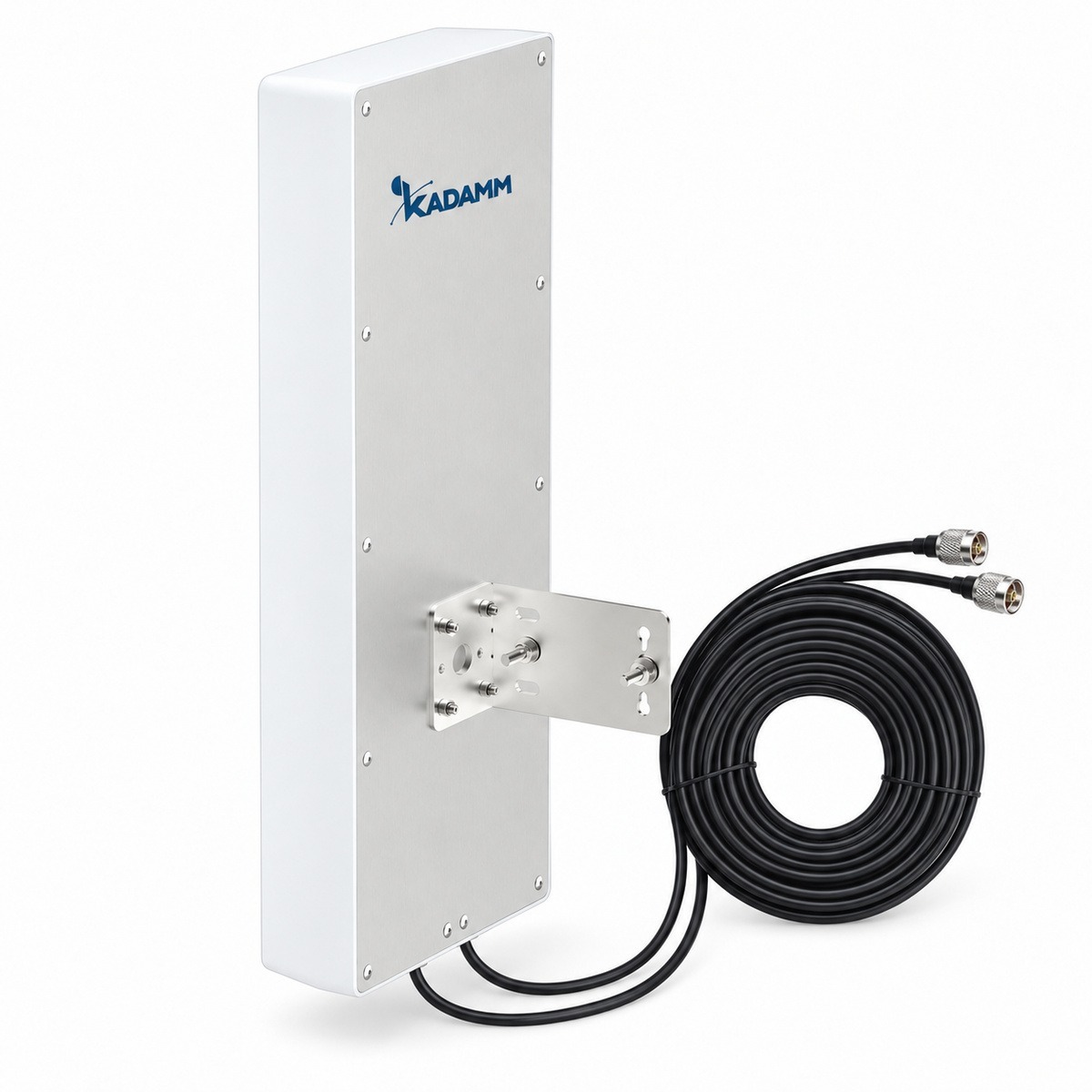

KADAMM O-ATP18-1710/2700M — наружная направленная панельная антенна 1710–2700 МГц, 18 дБи, 30°, 2 порта

KADAMM O-ATP18-1710/2700M — наружная панельная антенна диапазона 1710–2700 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 30 ± 5°, а назад — ослабленно (отношение вперёд/назад ≥20 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Излучатели с кросс-поляризацией ±45° дают два независимых входа — для MIMO 2×2 модемов и маршрутизаторов LTE/5G.

Пример расчёта: на 2205 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2205 + 20·lg 3 ≈ 108,9 дБ. Антенна с усилением 18 дБи сокращает их на 18 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −41,9 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 485 × 200 × 66 мм; масса 1,5 кг; рабочая температура −40…+70 °C.

Разъём — 2 × кабель RG58 длиной 20 м с разъёмом по заказу (N, SMA и др.). Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• 3GPP TS 36.101 и 38.101-1 — полосы O-ATP18-1710/2700M покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры O-ATP18-1710/2700M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP18-1710/2700M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2205 МГц (середина полосы 1710–2700 МГц): L = 32,45 + 20·lg 2205 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 99,3 = −41,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP18-1710/2700M:

Перед заказом KADAMM O-ATP18-1710/2700M сверьте с проектом:

• Частоты оборудования — внутри 1710–2700 МГц
• Мощность на порт — не выше 50 Вт
• Климат площадки — в пределах −40…+70 °C

• O-ATP18-1710/2700M направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Наклон O-ATP18-1710/2700M: механический ± 40° — кронштейном.
• Разъёмы — 2 × кабель RG58 длиной 20 м с разъёмом по заказу (N, SMA и др.).
• Разъёмы O-ATP18-1710/2700M на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление O-ATP18-1710/2700M включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
