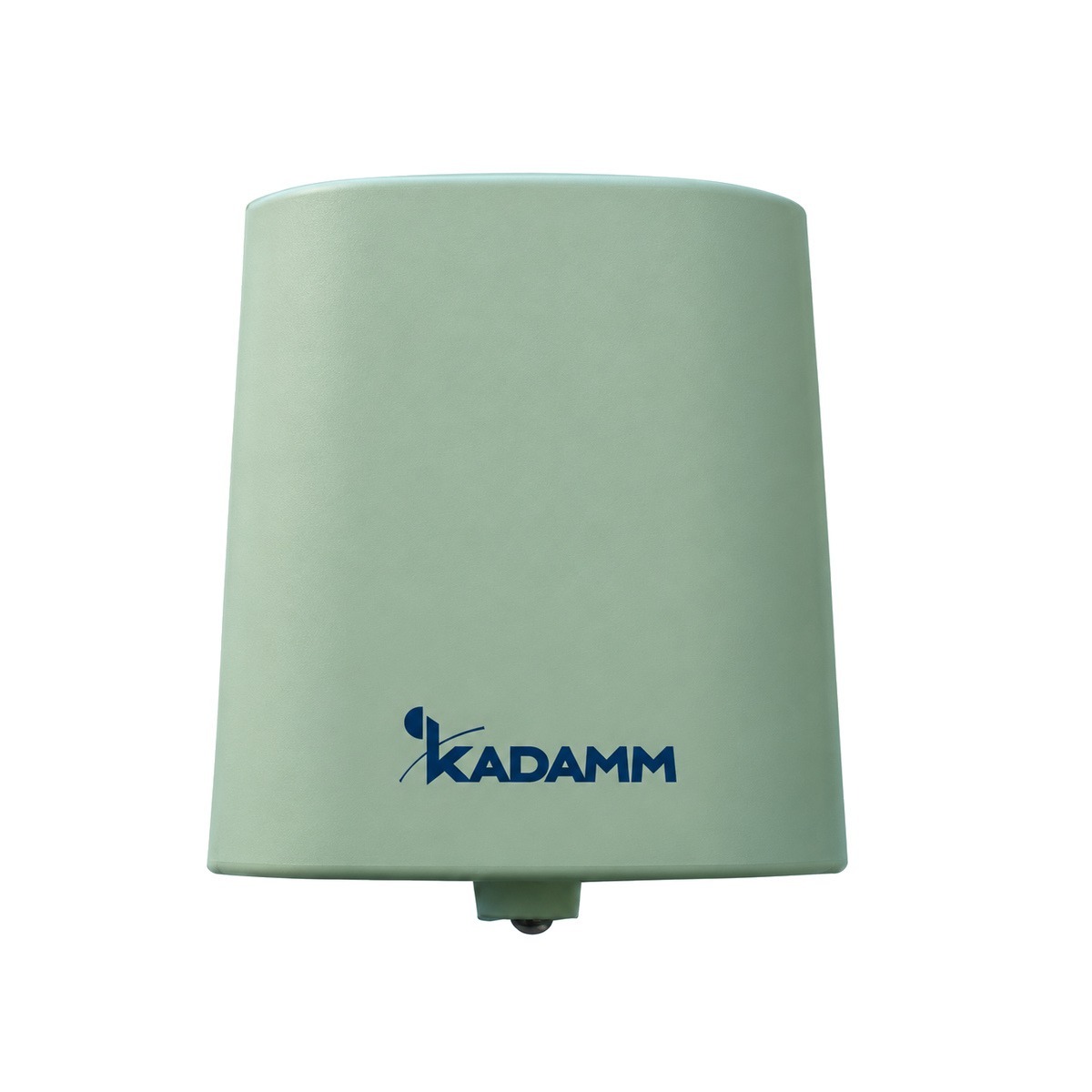

KADAMM O-ATP14 — наружные панельные антенны 1710–2170 МГц, 14 дБи, луч 60–65°, N или SMA

KADAMM O-ATP14 — наружная панельная антенна диапазона 1710–2170 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 60–65° / 25°, а назад — ослабленно.

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 1940 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 1940 + 20·lg 3 ≈ 107,7 дБ. Антенна с усилением 14 дБи сокращает их на 14 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −48,7 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 225 × 195 × 47 мм; масса 0,45 кг; крепление: на трубу; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — SMA, N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры O-ATP14 в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание O-ATP14.
• IEC 61169-16 — присоединительные размеры разъёмов N; у O-ATP14 — по исполнению (см. таблицу «Исполнения»).

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP14 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14 = 54 дБм, то есть около 251 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 1940 МГц (середина полосы 1710–2170 МГц): L = 32,45 + 20·lg 1940 + 20·lg 1 = 98,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54 − 98,2 = −44,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP14:

Перед заказом KADAMM O-ATP14 сверьте с проектом:

• Частоты оборудования — внутри 1710–2170 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — SMA, N
• Опора и крепление — на трубу
• Климат площадки — в пределах −40…+60 °C

• Крепление O-ATP14 — на трубу.
• O-ATP14 направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• Разъёмы O-ATP14 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление O-ATP14 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
