Наружная направленная панельная антенна: 2200–2500 МГц, усиление 2×16 дБи, луч 60.
Что представляет собой антенна

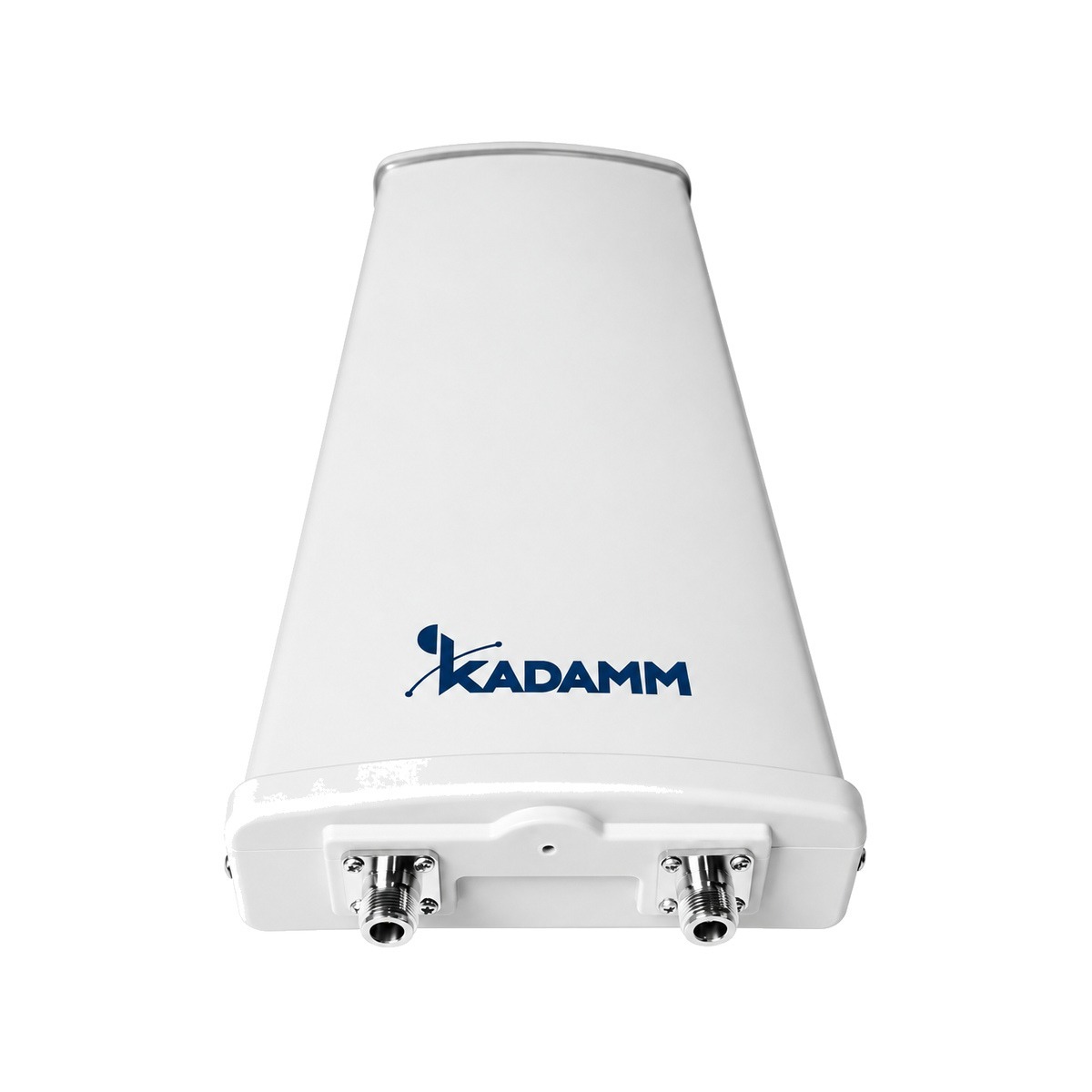

KADAMM O-ATP16-2200/2500M — наружная направленная панельная антенна диапазона 2200–2500 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 60, а назад — ослабленно.
Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.
Пример расчёта: на 2350 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2350 + 20·lg 3 ≈ 109,4 дБ. Антенна с усилением 2 дБи сокращает их на 2 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −74,4 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 500×170×60; масса 3,0.
Разъём — 2 × N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 2200–2500 МГц, у O-ATP16-2300/2700S — 2300–2700 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 2200–2500 МГц, у O-ATP15-3400/3600S — 3400–3600 МГц
- Усиление 16 дБи, у O-ATP15-3400/3600S — 15 дБи (больше на 1 дБ)
Запас по дальности больше у KADAMM O-ATP16-2200/2500M; KADAMM O-ATP15-3400/3600S легче и проще в монтаже.
- Полосы 2200–2500 МГц, у O-ATP17-1447/1467S — 1447–1467 МГц
- Усиление 16 дБи, у O-ATP17-1447/1467S — 17 дБи (меньше на 1 дБ)
KADAMM O-ATP17-1447/1467S даёт больше усиления; у KADAMM O-ATP16-2200/2500M в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу O-ATP16-2200/2500M с запасом по краям.
Значение O-ATP16-2200/2500M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование O-ATP16-2200/2500M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт O-ATP16-2200/2500M.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2200–2500 МГц |
| Коэффициент усиления | 2×16 дБи |
| Поляризация | вертикальная |
| Число портов | 2 порта |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 60 |
| Ширина ДН, вертикальная плоскость | 15 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | 2 × N |
| Габариты | 500×170×60 |
| Масса | 3,0 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание O-ATP16-2200/2500M.
- IEC 60529 — документ, на который ссылается техническое описание O-ATP16-2200/2500M.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP16-2200/2500M подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2350 МГц (середина полосы 2200–2500 МГц): L = 32,45 + 20·lg 2350 + 20·lg 1 = 99,9 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 56 − 99,9 = −43,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.
Сети и службы в полосах O-ATP16-2200/2500M:
Перед заказом KADAMM O-ATP16-2200/2500M сверьте с проектом:
- Частоты оборудования — внутри 2200–2500 МГц
- Мощность на порт — не выше 100 Вт
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 2 × N.
- Разъёмы O-ATP16-2200/2500M на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление O-ATP16-2200/2500M включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ O-ATP16-2200/2500M выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание O-ATP16-2200/2500M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM O-ATP16-2200/2500M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора O-ATP16-2200/2500M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM O-ATP16-2200/2500M | KADAMM O-ATP16-2300/2700S | KADAMM O-ATP15-3400/3600S | KADAMM O-ATP17-1447/1467S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 2200–2500 МГц | 2300–2700 МГц | 3400–3600 МГц | 1447–1467 МГц |
| Усиление | 16 дБи | 16 дБи | 15 дБи | 17 дБи |
| Поляризация | вертикальная | по модели | вертикальная | вертикальная |
| Масса | 3,0 | 6 | 1,7 | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
